Terrassendach FixDach
Terrassenüberdachung mit festen Größen aus Aluminium (Alu)
Systembeschreibung
- außen aufbauend oder innen aufbauend

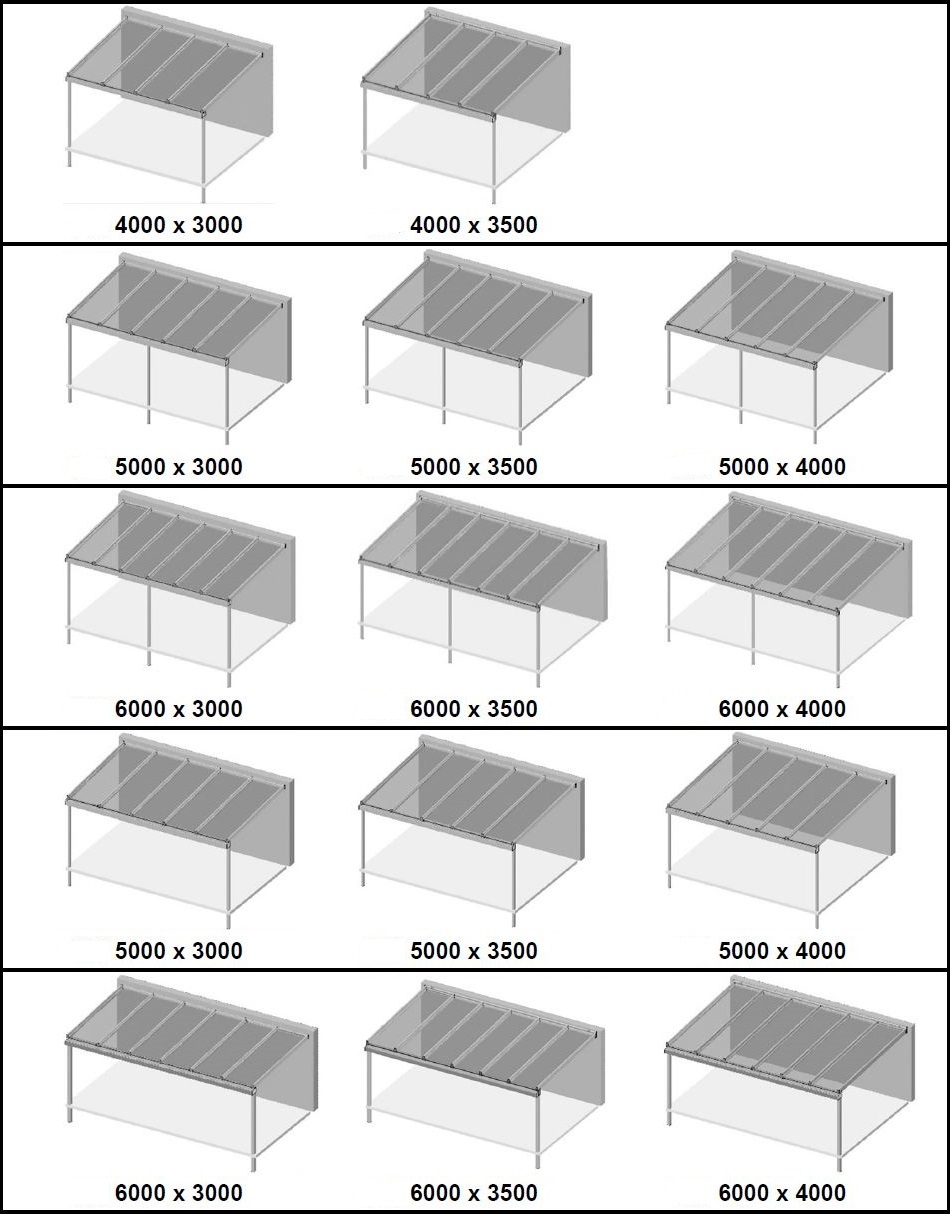

- mögliche Breiten 4000 mm, 5000 mm und 6000 mm
- mögliche Tiefen 3000 mm, 3500 mm, 4000 mm (bei Breite 4000 mm sind nur 3000 mm und 3500 mm Tiefe möglich)
- Schneelast abhängig von Breite, Tiefe, Stützenanzahl; max. 85 - 175 kg/m²
- nur Aluminiumkonstruktion ohne Eindeckung, vorgerichtet für verschiedene Eindeckungen (8 mm VSG, 10 mm VSG, 12 mm VSG, 14 mm VSG, 16 mm Stegplatte)
- Dachneigung von 5°
- 2-3 Stützen, Stützenlänge 2700 mm
- abhängig von Stützenanzahl und Breite, Statikrinne/Unterzug mit Stahlverstärkung
- Stützenmontage vorgesehen zum Einbetonieren, die Stützen müssen jedoch bauseits vor Korrosion geschützt werden
- Alu-Fallrohr Ø 53 mm, incl. Stutzen und Schelle, in Dachfarbe, Bohrung bauseits

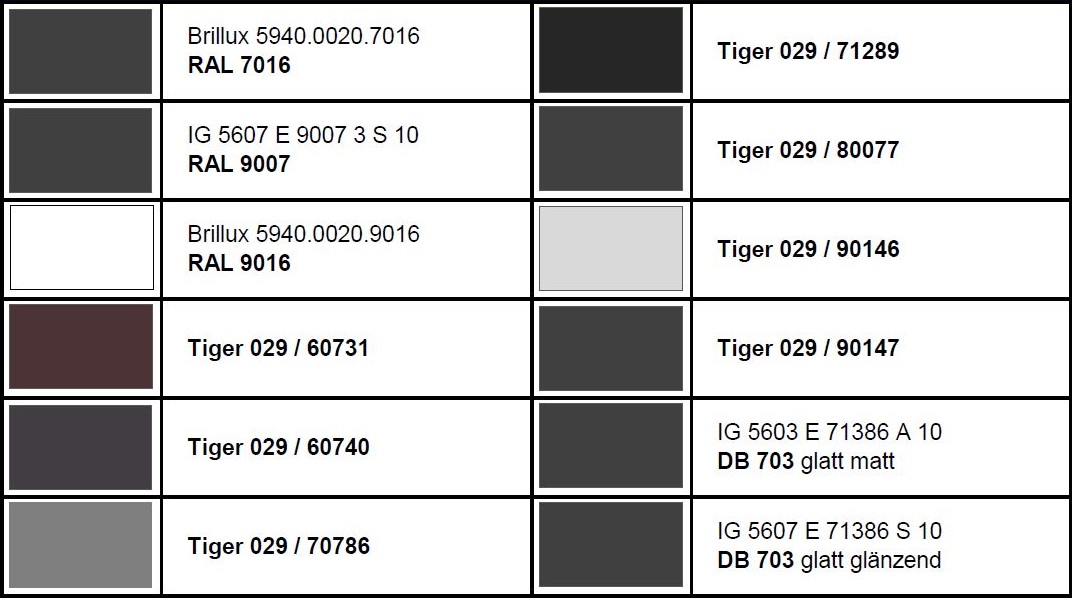

- 12 Standardfarben (Trendfarben)
- optionale Beleuchtung bestehend aus LED-Spots, Trafo 30W, Dimmcontroller, Fernbedienung; Positionierung des Trafos im Seitenträger bauseits links oder rechts; Bohrung für Beleuchtung Ø 23 mm
- unisolierte Elemente können seitlich und in der Front verbaut werden
| Breite | Tiefe | Stützen | Schneelast | Glasmaße außen aufbauend | Glasmaße innen aufbauend |
|---|---|---|---|---|---|
| 4000 | 3000 | 2 | max. 85 kg/m² | 4 St. 938 x 3007 mm | 4 St. 966 x 3007 mm |
| 4000 | 3500 | 2 | max. 130 kg/m² | 4 St. 938 x 3517 mm | 4 St. 966 x 3517 mm |
| 5000 | 3000 | 3 | max. 110 kg/m² | 5 St. 941 x 3007 mm | 5 St. 968 x 3007 mm |
| 5000 | 3500 | 3 | max. 170 kg/m² | 5 St. 941 x 3509 mm | 5 St. 968 x 3509 mm |
| 5000 | 4000 | 3 | max. 105 kg/m² | 5 St. 941 x 4011 mm | 5 St. 968 x 4011 mm |
| 5000 | 3000 | 2 | max. 110 kg/m² | 5 St. 941 x 3015 mm | 5 St. 968 x 3015 mm |
| 5000 | 3500 | 2 | max. 150 kg/m² | 5 St. 941 x 3517 mm | 5 St. 968 x 3517 mm |
| 5000 | 4000 | 2 | max. 105 kg/m² | 5 St. 941 x 4019 mm | 5 St. 968 x 4019 mm |
| 6000 | 3000 | 3 | max. 110 kg/m² | 6 St. 943 x 3007 mm | 6 St. 970 x 3007 mm |
| 6000 | 3500 | 3 | max. 170 kg/m² | 6 St. 943 x 3509 mm | 6 St. 970 x 3509 mm |
| 6000 | 4000 | 3 | max. 105 kg/m² | 6 St. 943 x 4011 mm | 6 St. 970 x 4011 mm |
| 6000 | 3000 | 2 | max. 115 kg/m² | 6 St. 943 x 3019 mm | 6 St. 970 x 3019 mm |
| 6000 | 3500 | 2 | max. 175 kg/m² | 6 St. 943 x 3521 mm | 6 St. 970 x 3521 mm |
| 6000 | 4000 | 2 | max. 110 kg/m² | 6 St. 943 x 4023 mm | 6 St. 970 x 4023 mm |

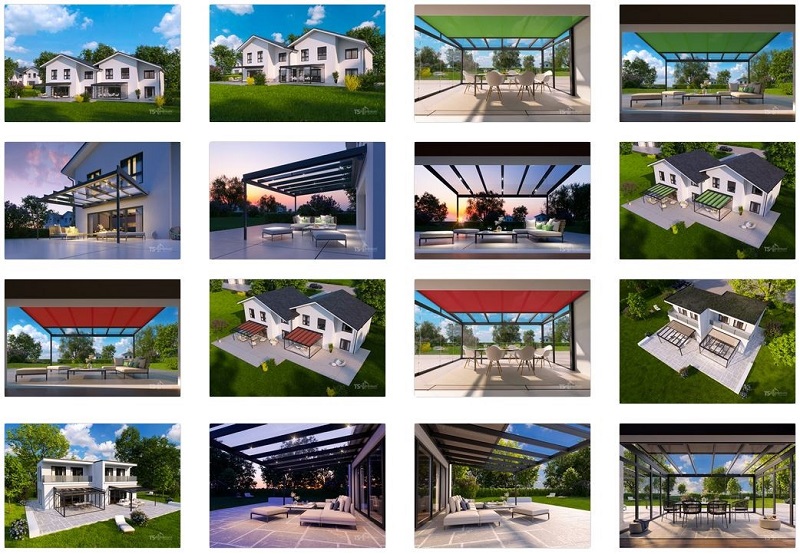

Einige Bilder der FixDach Terrassenüberdachung finden Sie auf der Unterseite Terrassendach FixDach Bilder.
Preise finden Sie auf der Unterseite Preise oder nutzen Sie die Online-Kalkulation um den Preis zu berechnen und ein Angebot anzufordern.
