Terrassendach Planung

Die Planung von schönen, individuellen aber auch zweckmäßigen Terrassendächern ist eine unserer Haupttätigkeiten. Dabei entstehen täglich unzählige Zeichnungen von verschiedenen Terrassendachvarianten. Diese Planungen wollen wir Ihnen hier zeigen, um Ihnen Anregnungen für Ihre persönliche Terrassendachplanung zu geben.

Häufig ähneln sich gewisse Bausituationen. Wenn Ihnen eine Ausführung gefällt, laden Sie sich einfach die Zeichnung herunter und schreiben Sie < die benötigten Maße an. Wir senden Ihnen dann gerne einen ganz individuellen Terrassendach Planungsvorschlag verbunden mit einer Richpreiskalkulation oder auf Wunsch auch mit einem kompletten Angebot.

Wir freuen uns auf Ihre Anfrage.


Übersicht der hier vorgestellten Terrassendach-Planungen und Entwürfe:

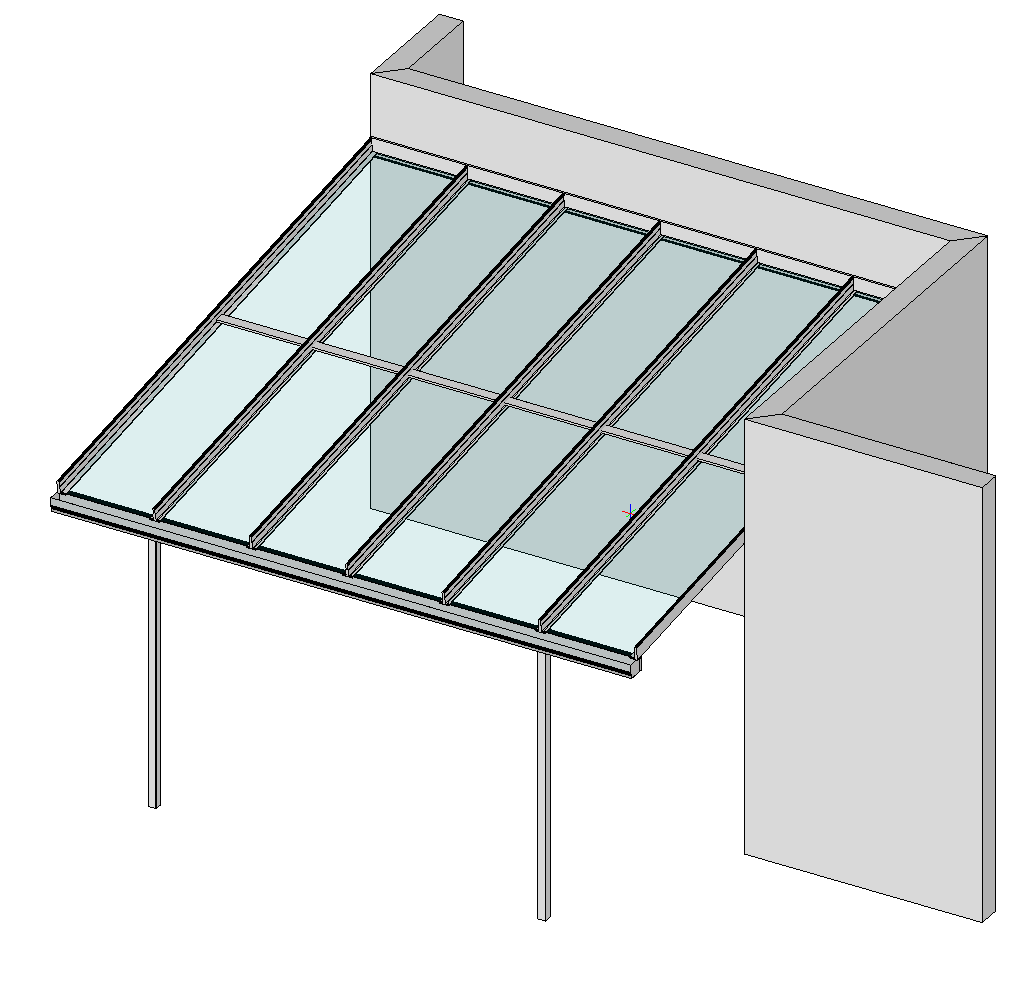

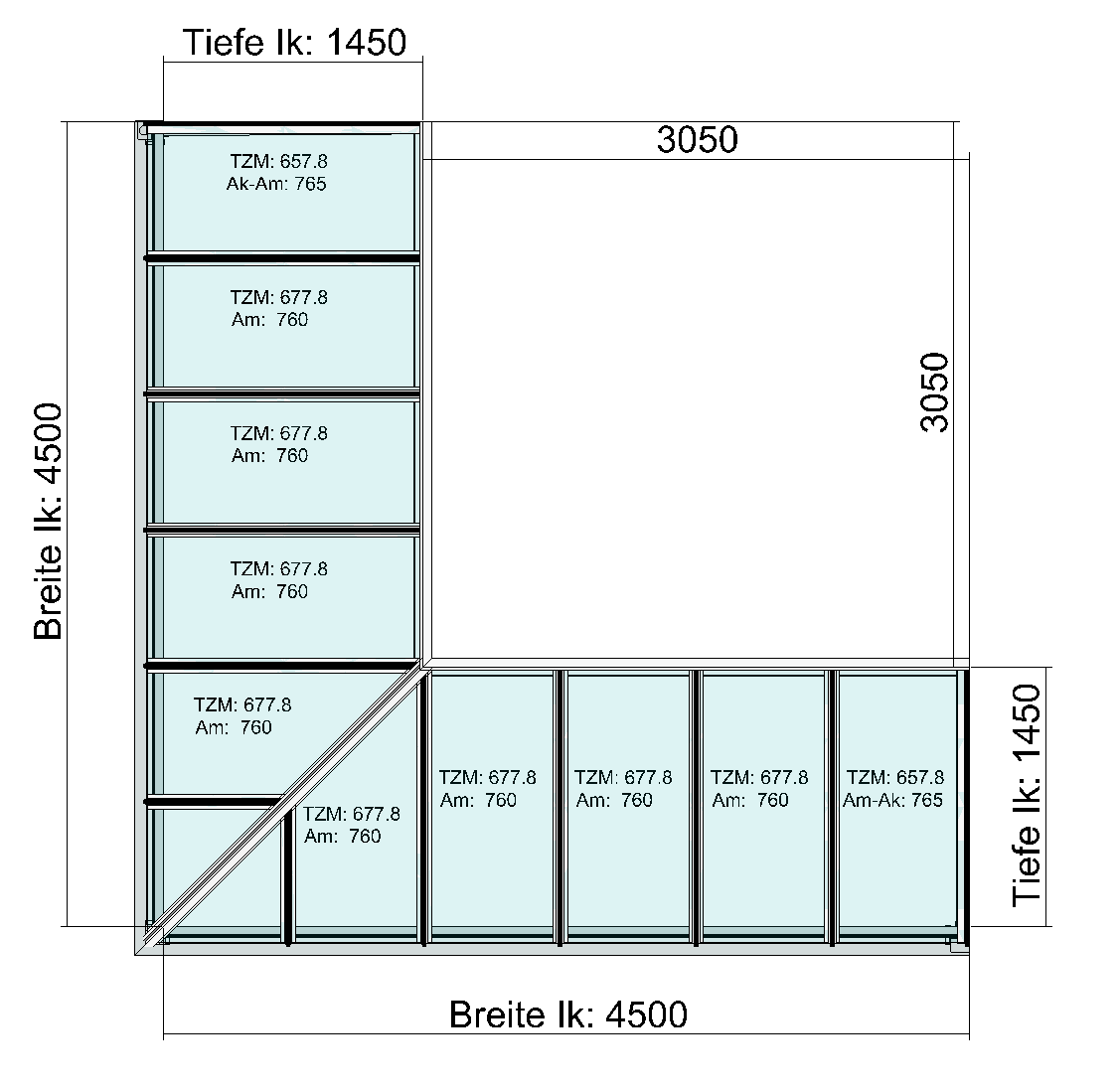

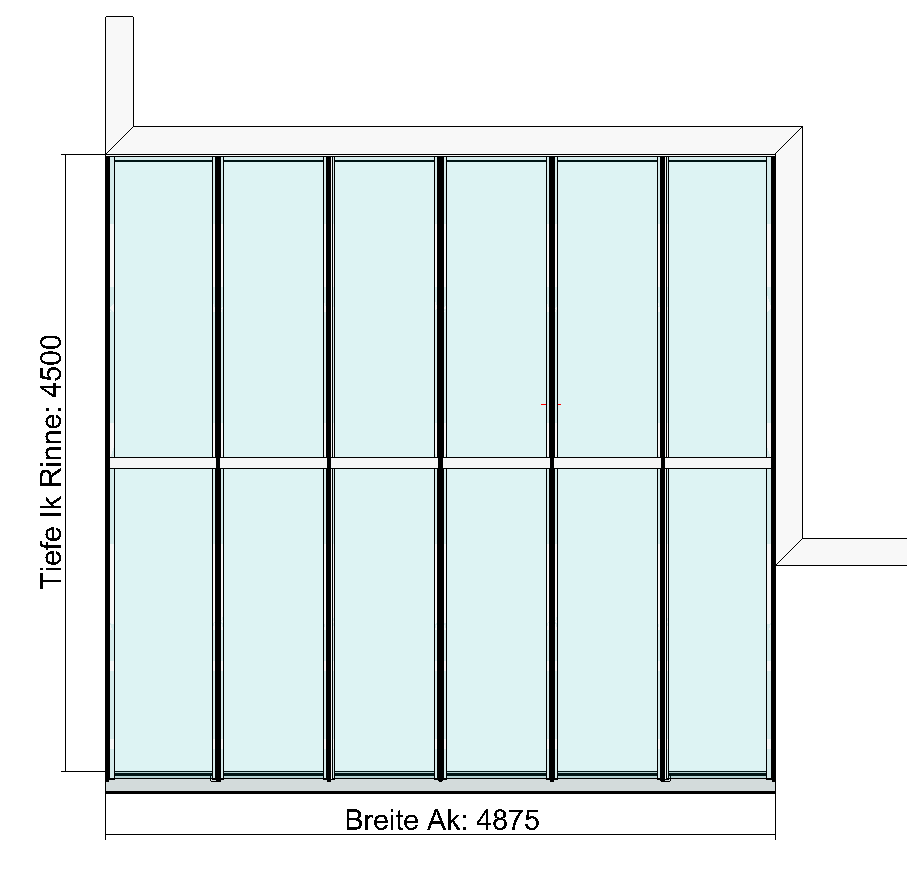

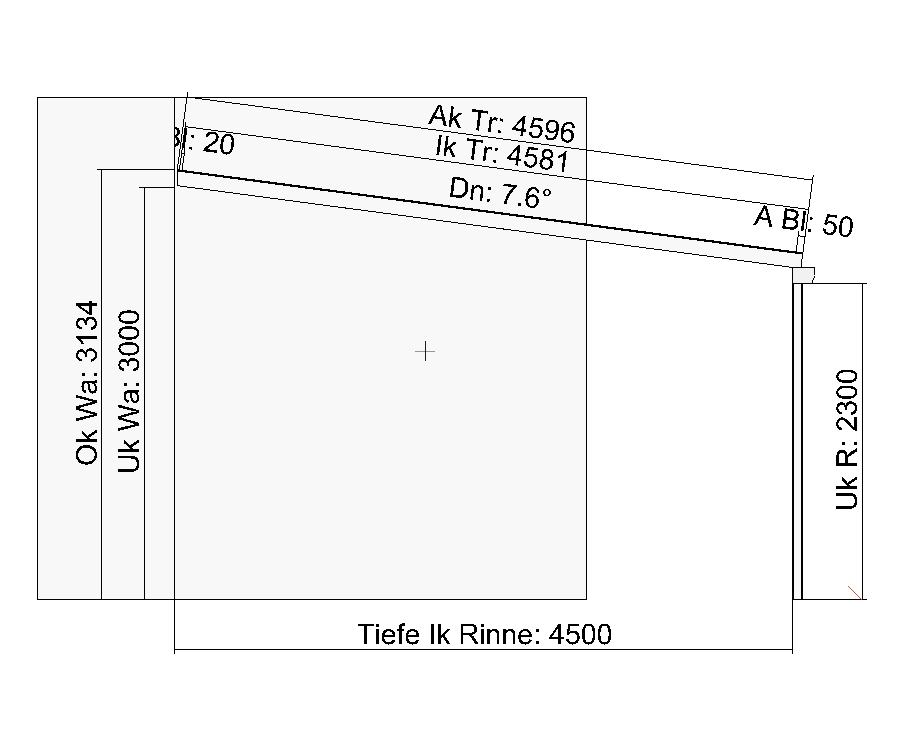

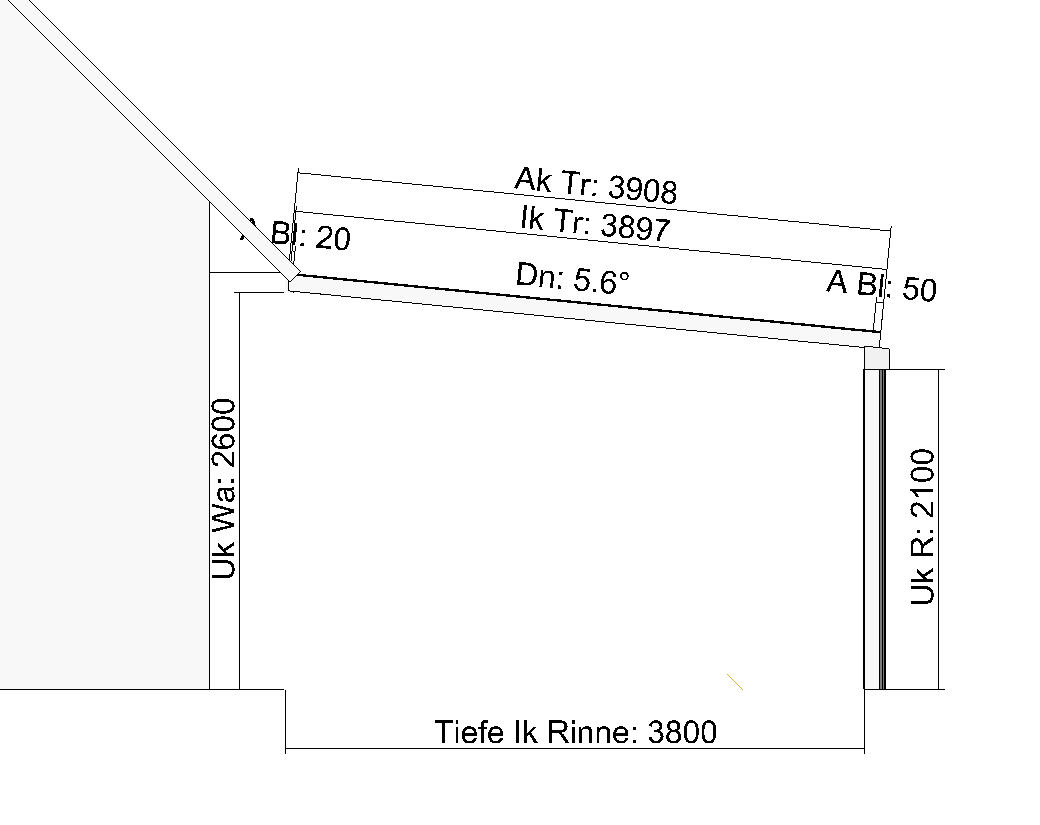

Terrassendach Classic-Line in Hausecke eingepasst



Dieses Terrassendach planen wir aktuell für einen Kunden in Himmelkron in Oberfranken (Bayern). Die erforderliche Schneelast für diese Region beträgt Schneelast sk = 1,05 kN/m², als ca. 100 kg/m2.

Wür prüfen bei jeder Terrassendachplanung die erforderliche Schneelast und dimensionieren unser Terrassendach entsprechend den statischen Anforderungen.

Das hier geplante Terrassendach TerraSmart Classic-Line soll in eine Hausecke eingepasst werden. In der Tiefe hat das Terrassendach einen Überstand über die Hauswand. So wird ein vor der Terrasse liegender Weg noch mit einbezogen.

Standarmäßig hätte dieses Dach 3 Stützen, welche unter dem Rinnenprofil angeordnet sind. Auf Kundenwunsch wird die Anzahl der Stützen reduziert auf 2 Stück. Durch das seitliche Einrücken der Stützen und den Einbau einer verzinkten Stahlverstärkung in das Rinnenprofil wird das möglich.

Bei der Baustiefe von 4,5 Metern wird das Glas im Dach unterteilt. Die Glasscheiben werden mit Hilfe einer sogenannten glasteilenden Sprosse verbunden. Bis 4 Meter Bautiefe verarbeiten wir die Glasscheiben ohne Unterteilung.

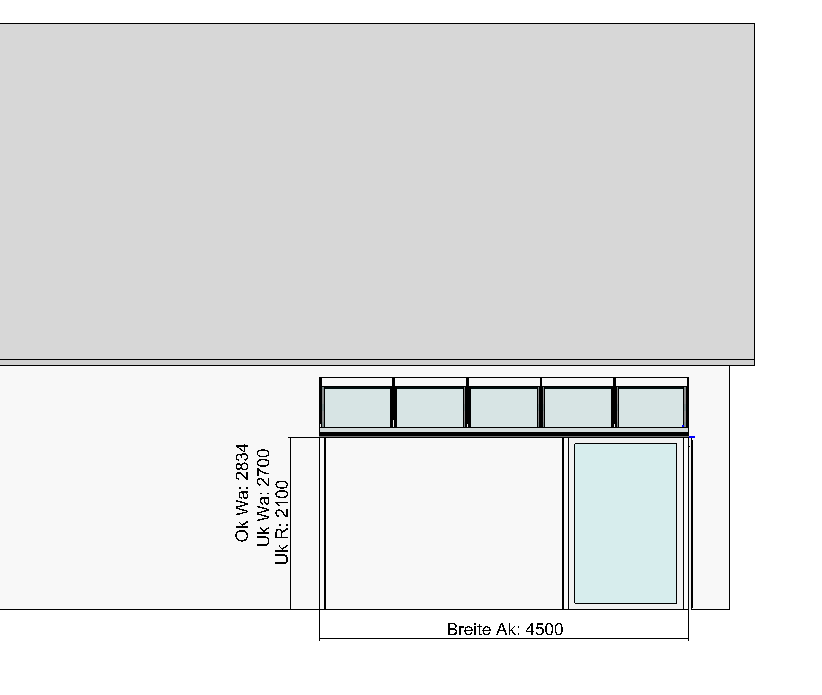

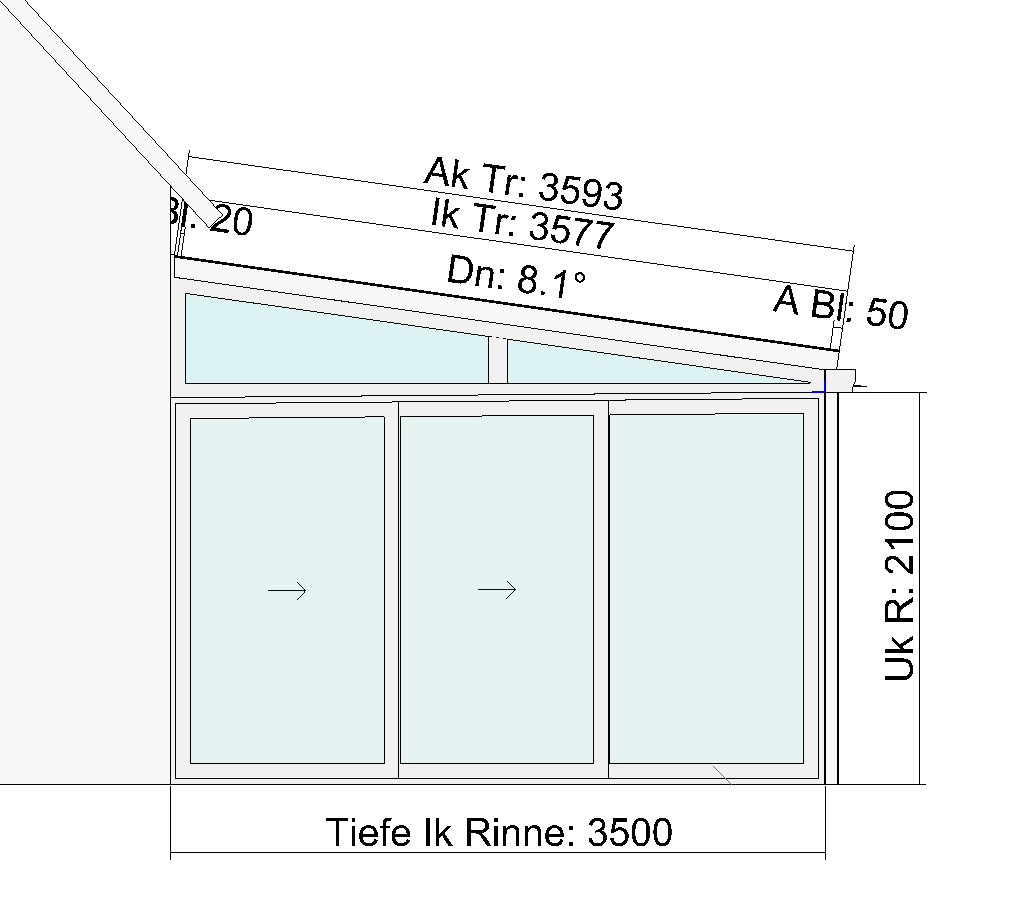

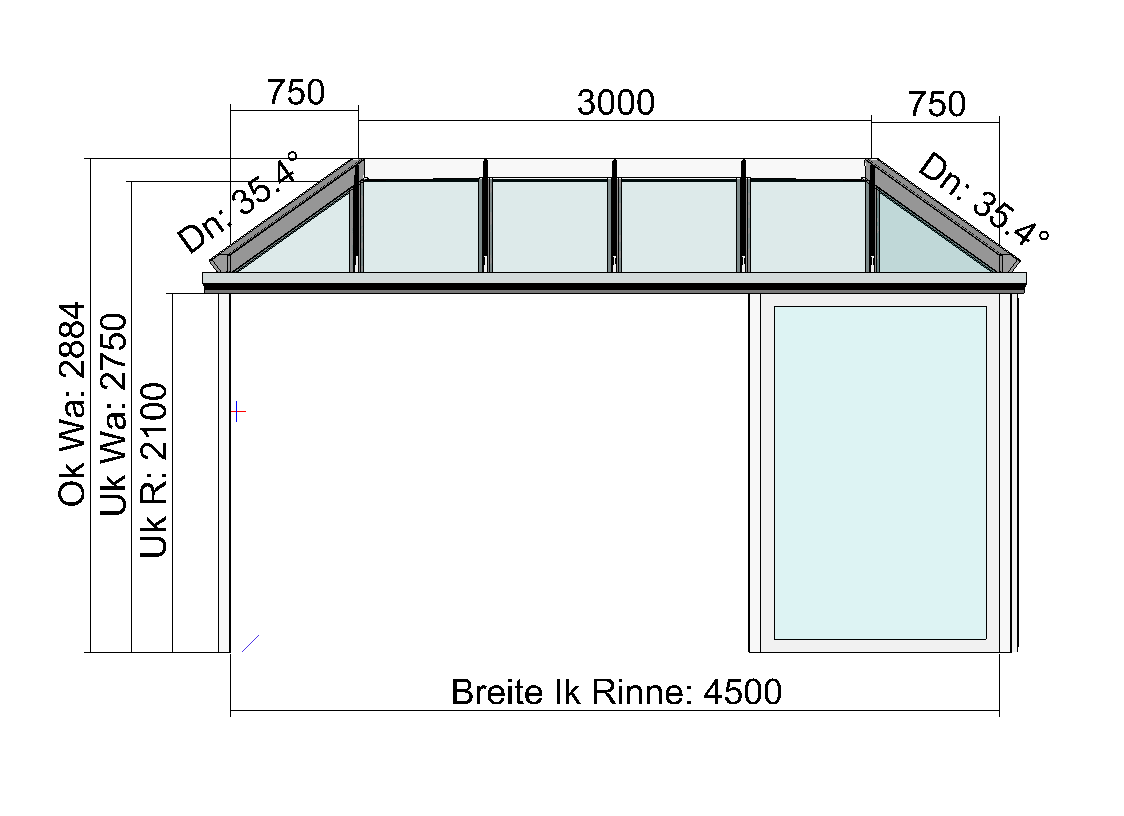

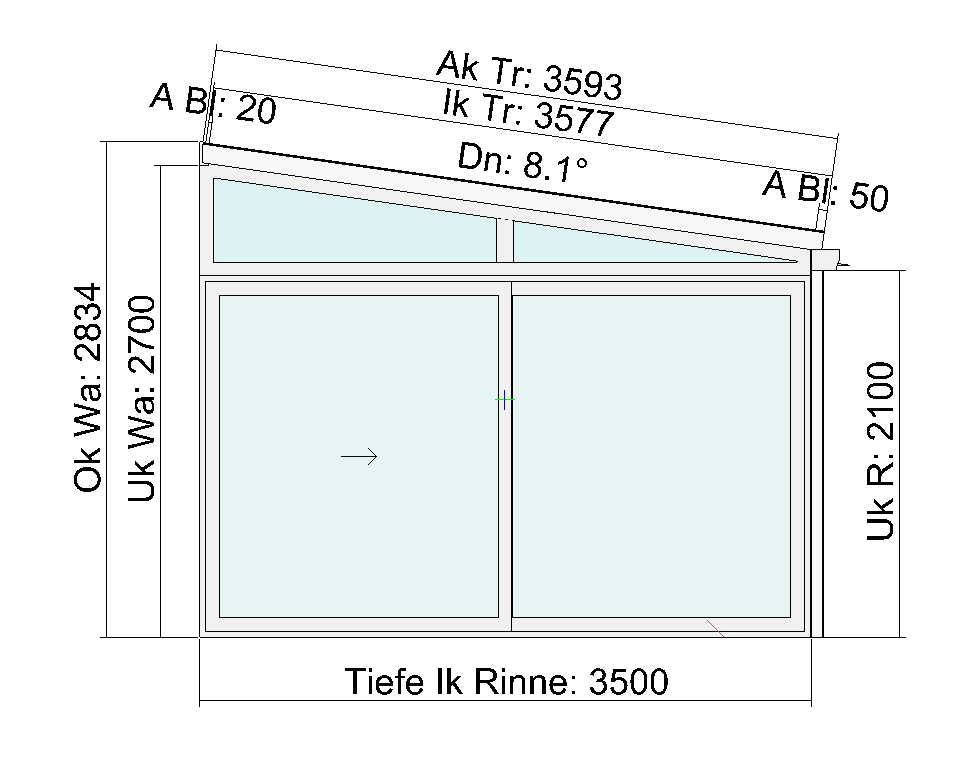

Planung für Terrassendach mit seitlicher Schiebetür

Erster Entwurf


Zweiter Entwurf

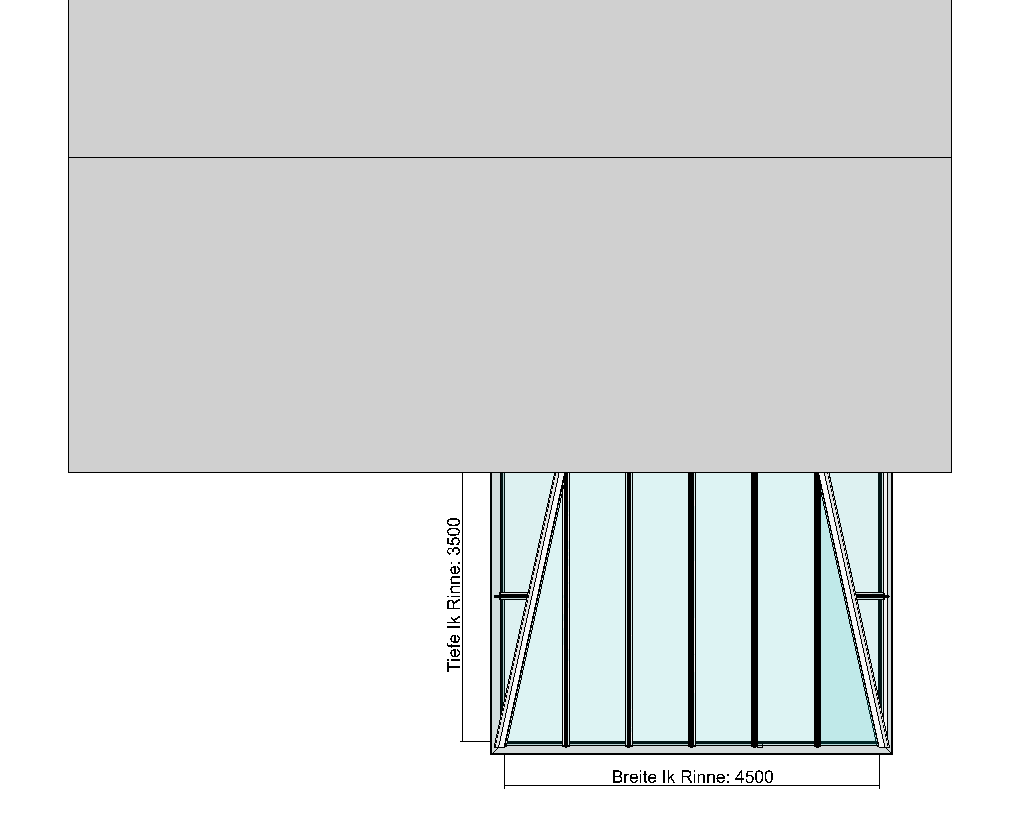

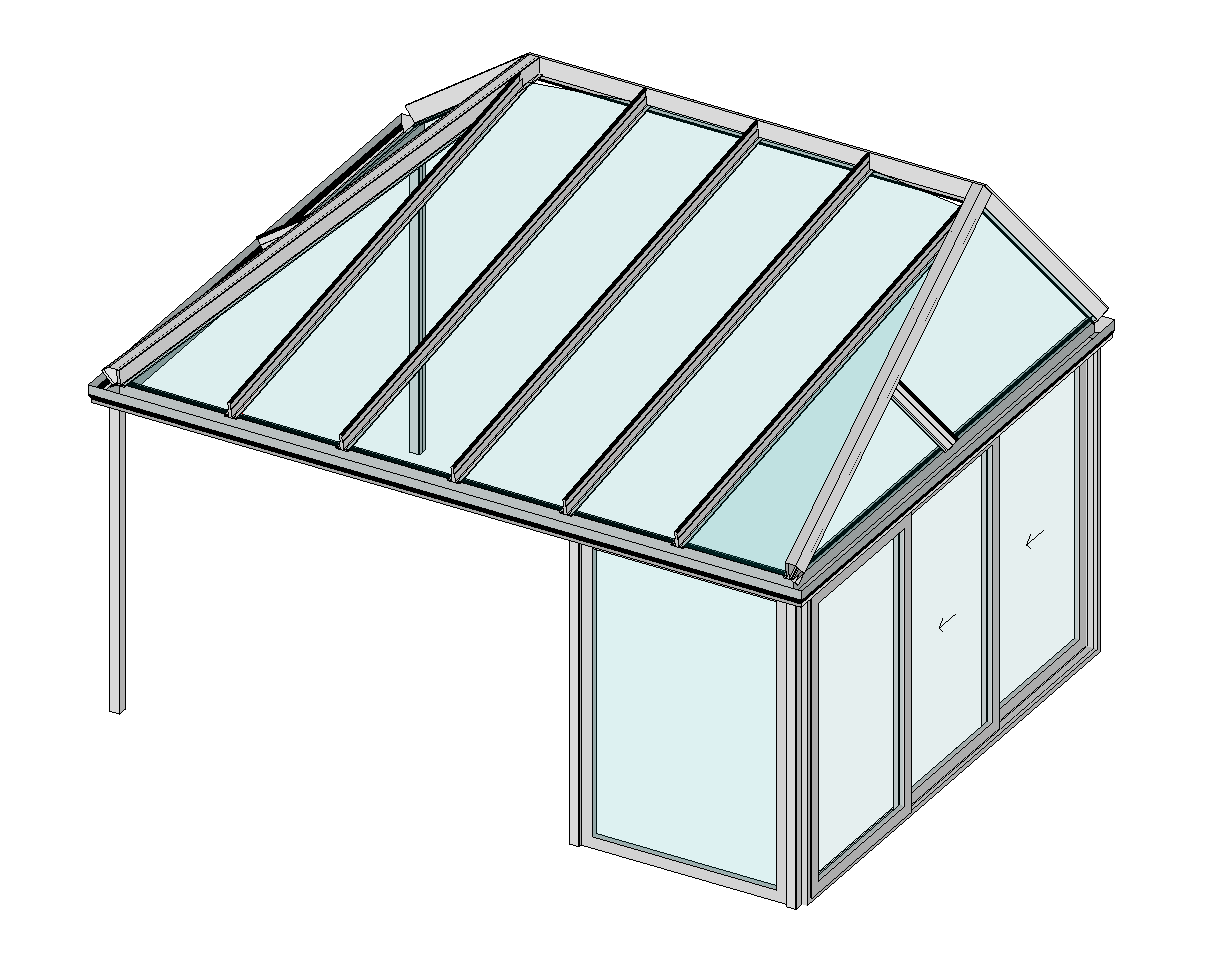

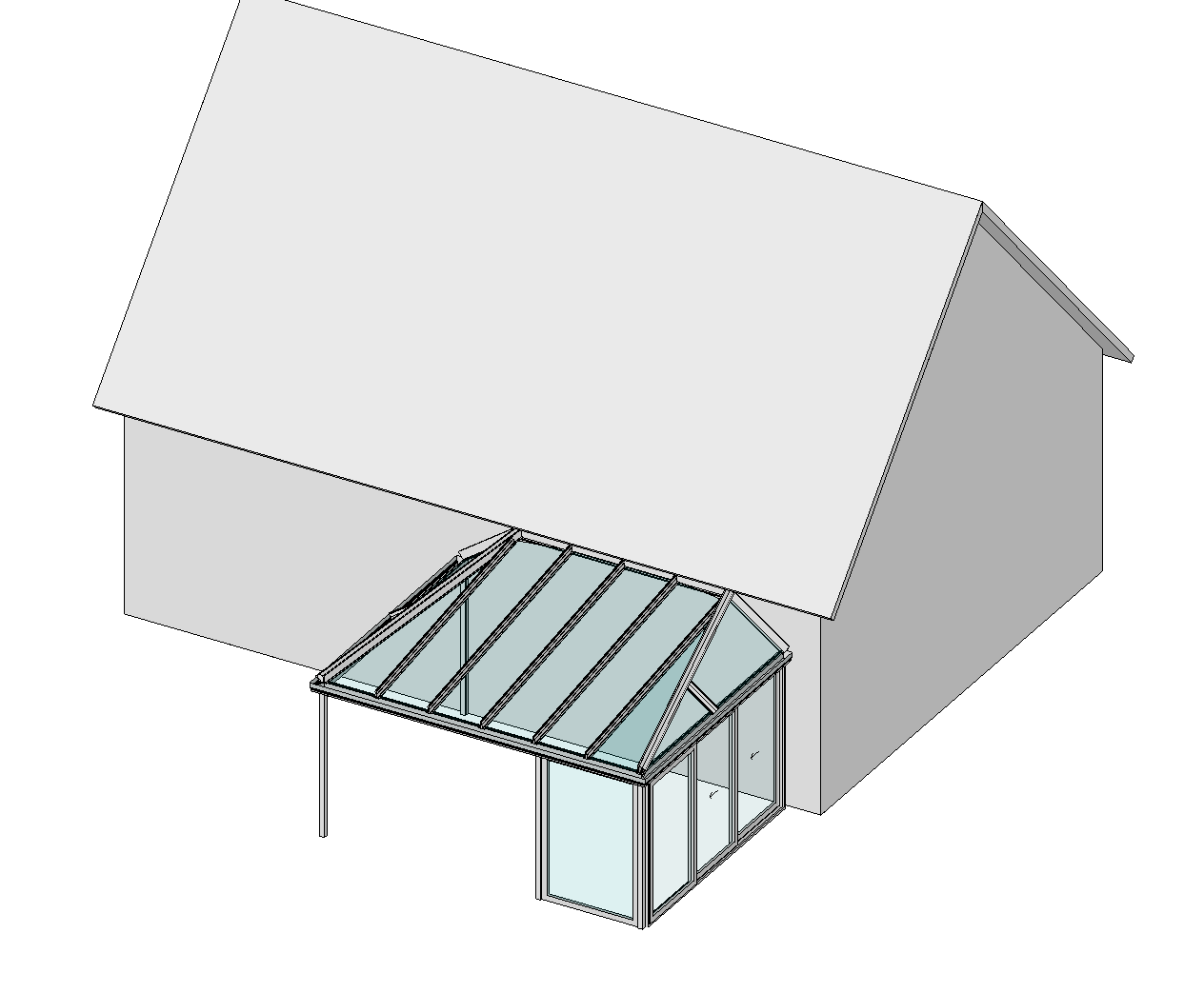

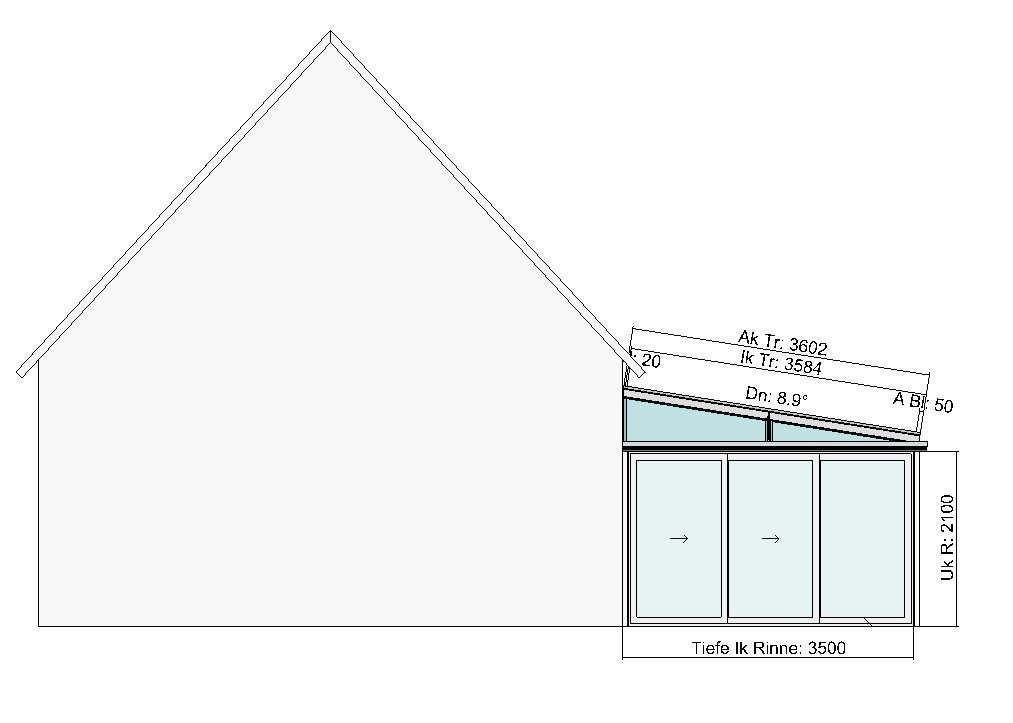

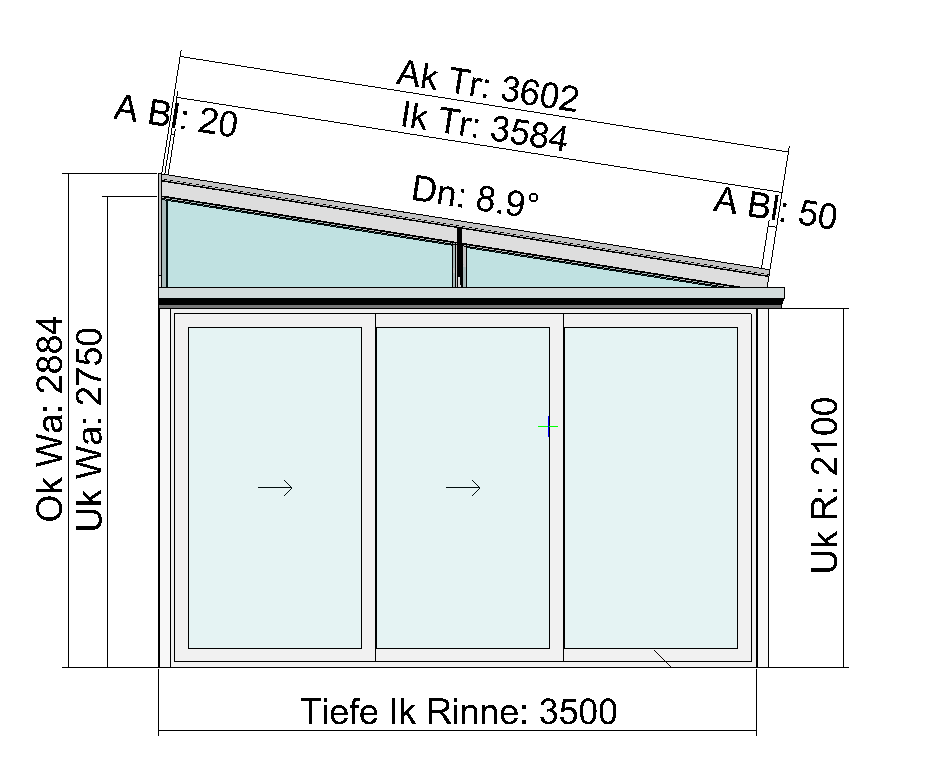

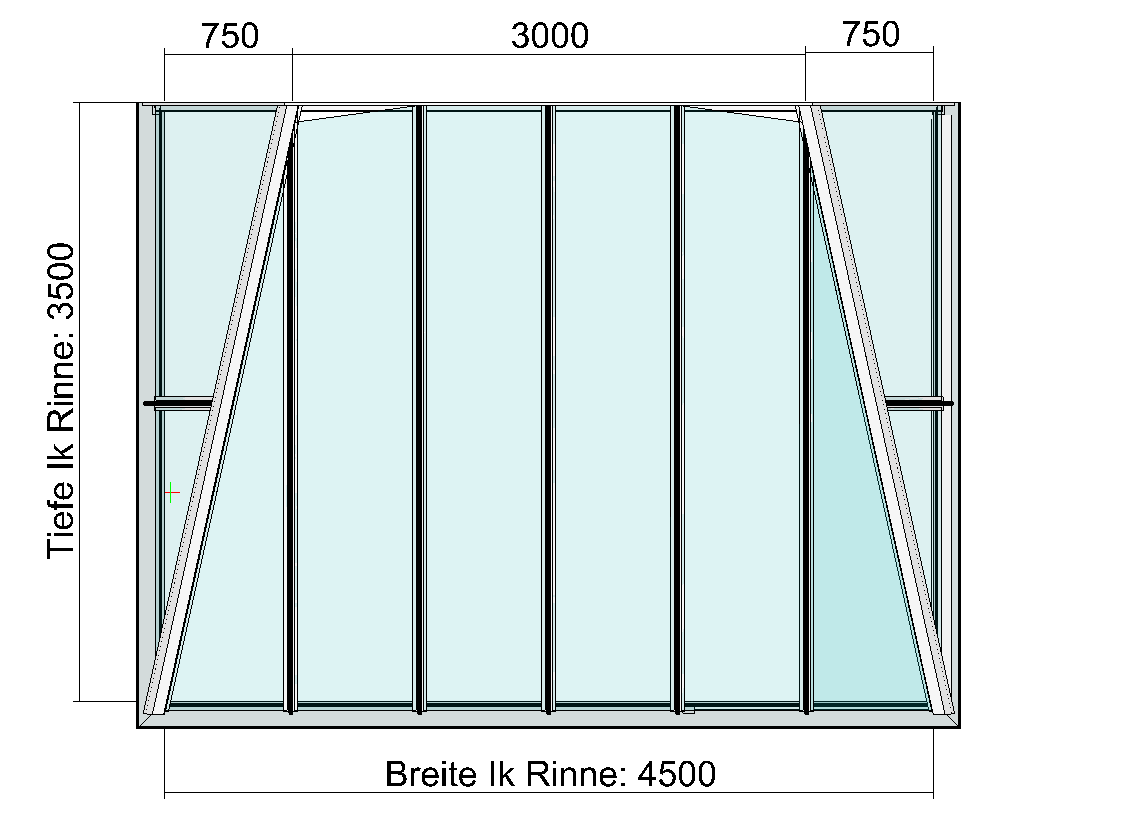

Dritter Entwurf

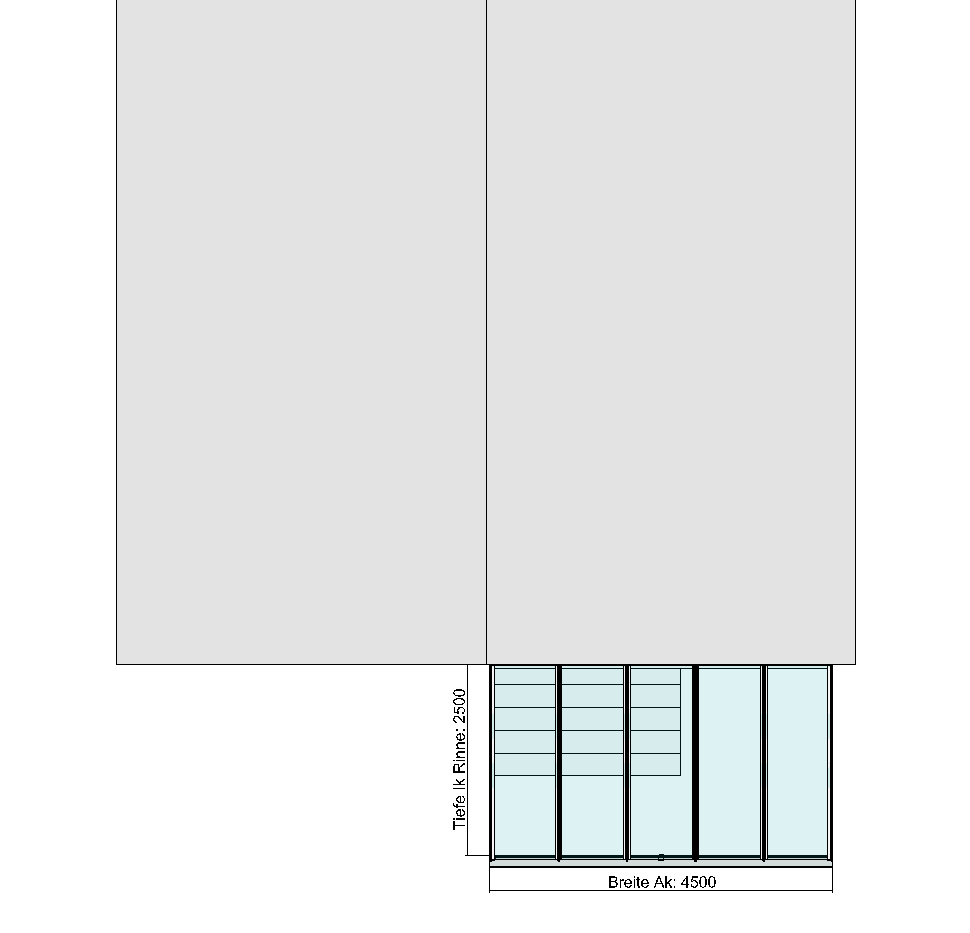

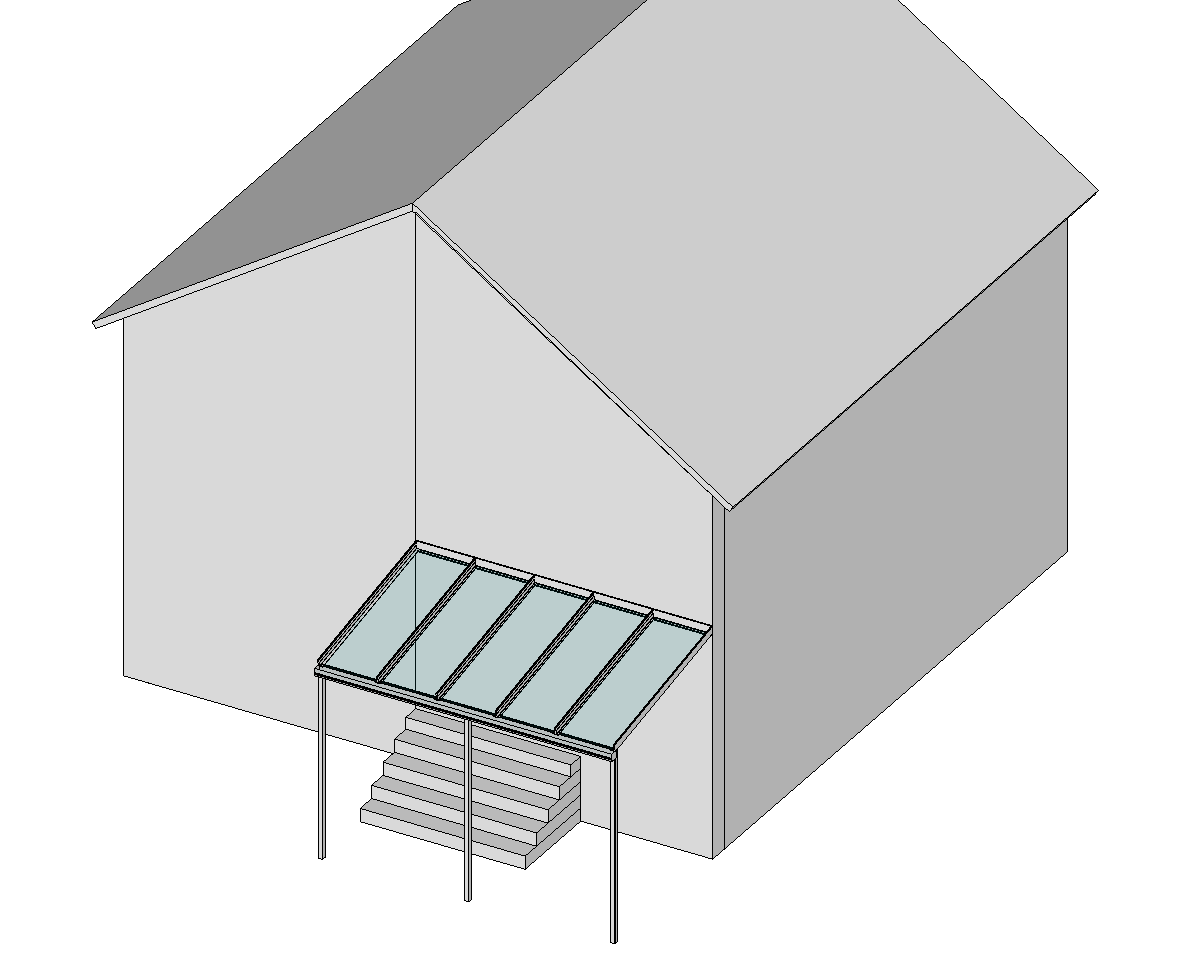

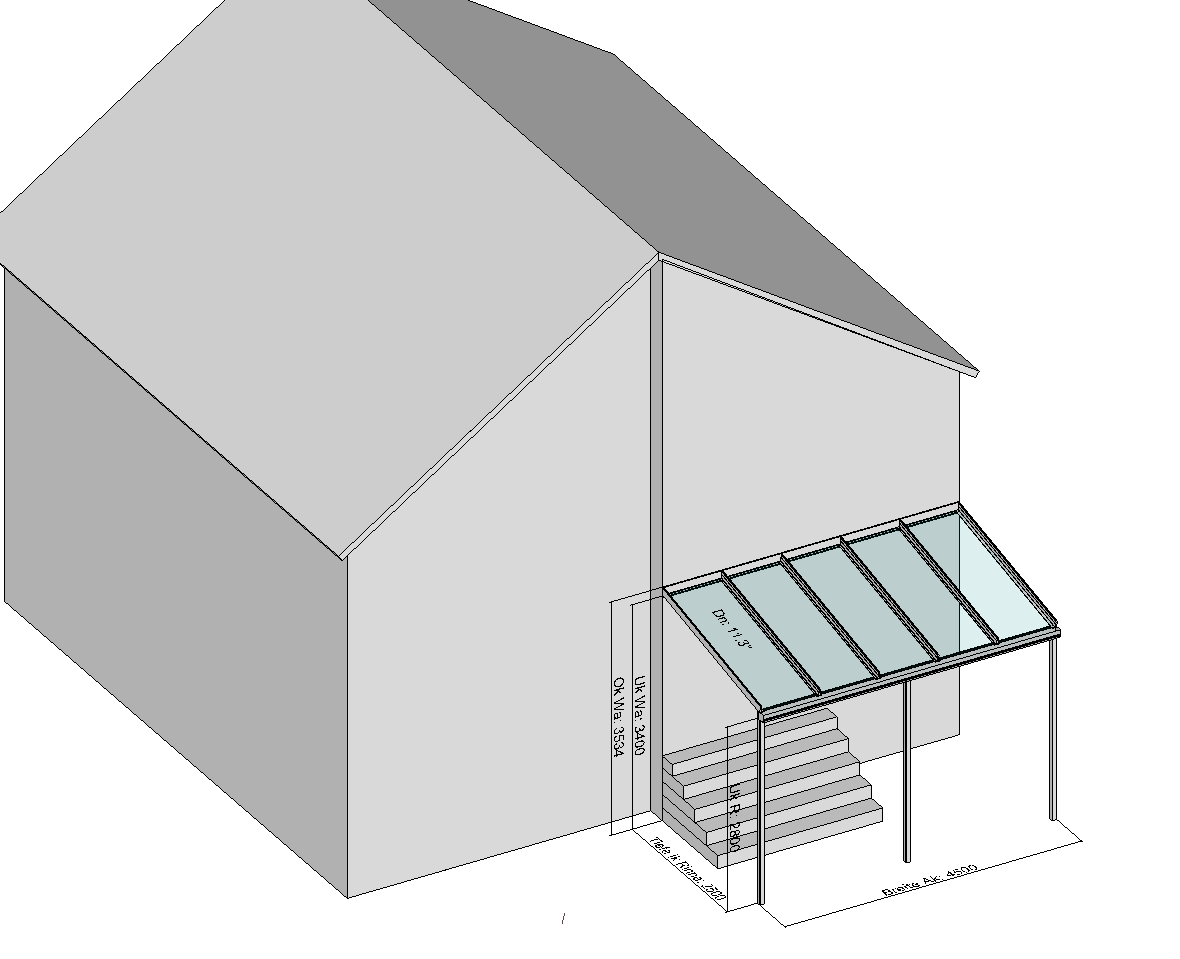

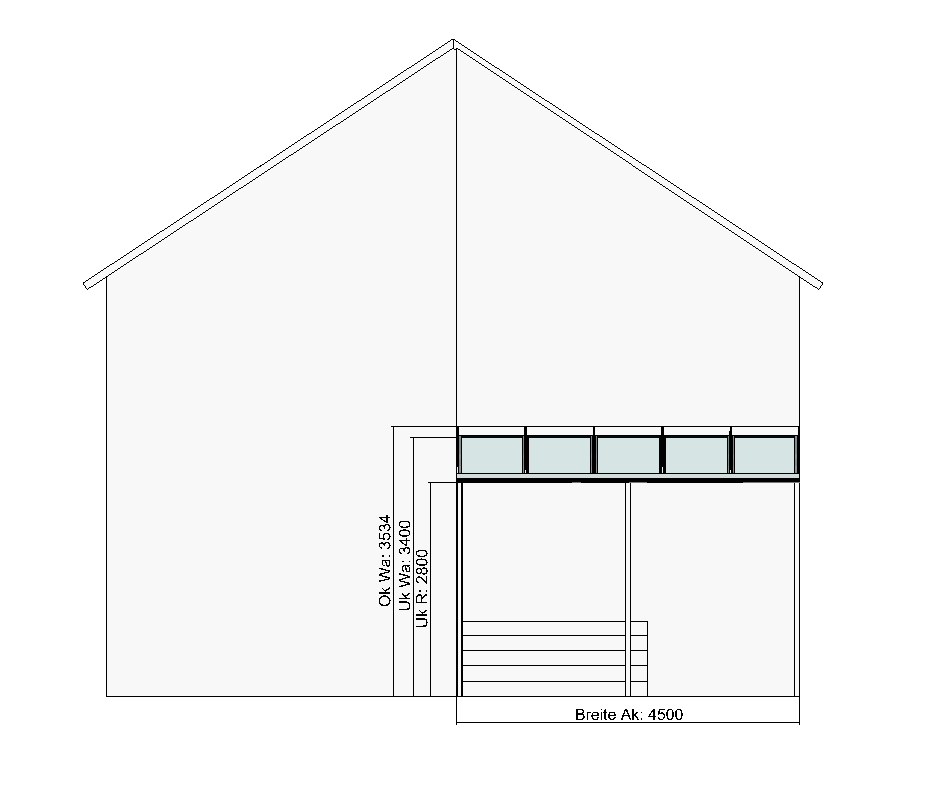

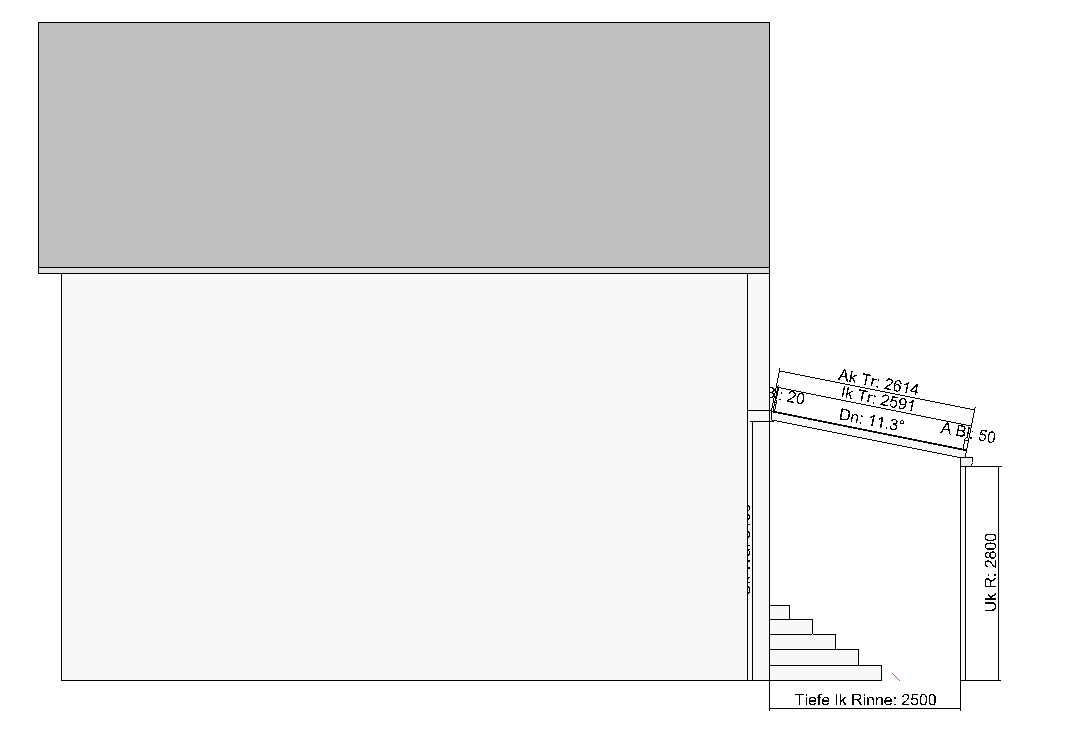

Planung Terrassendach Classic-Line als Haustür-Überdachung

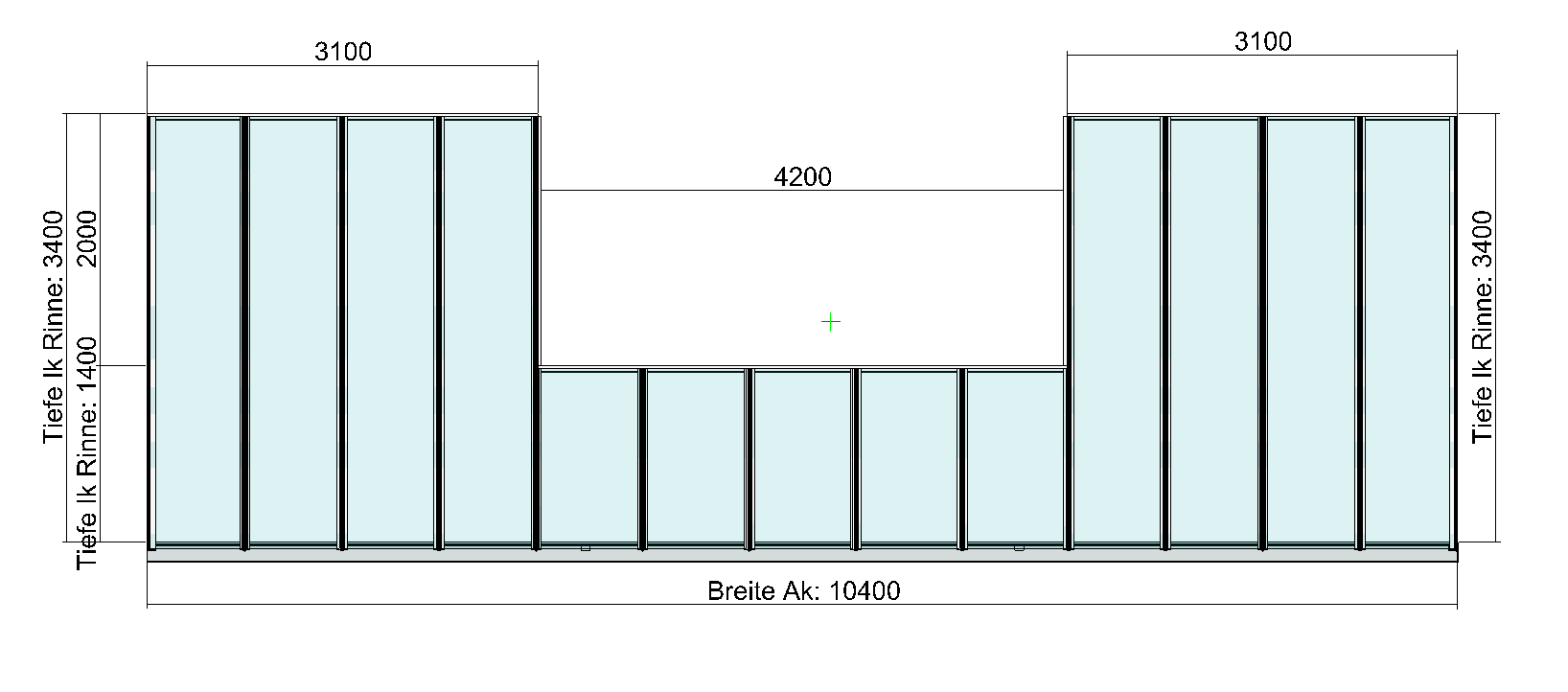

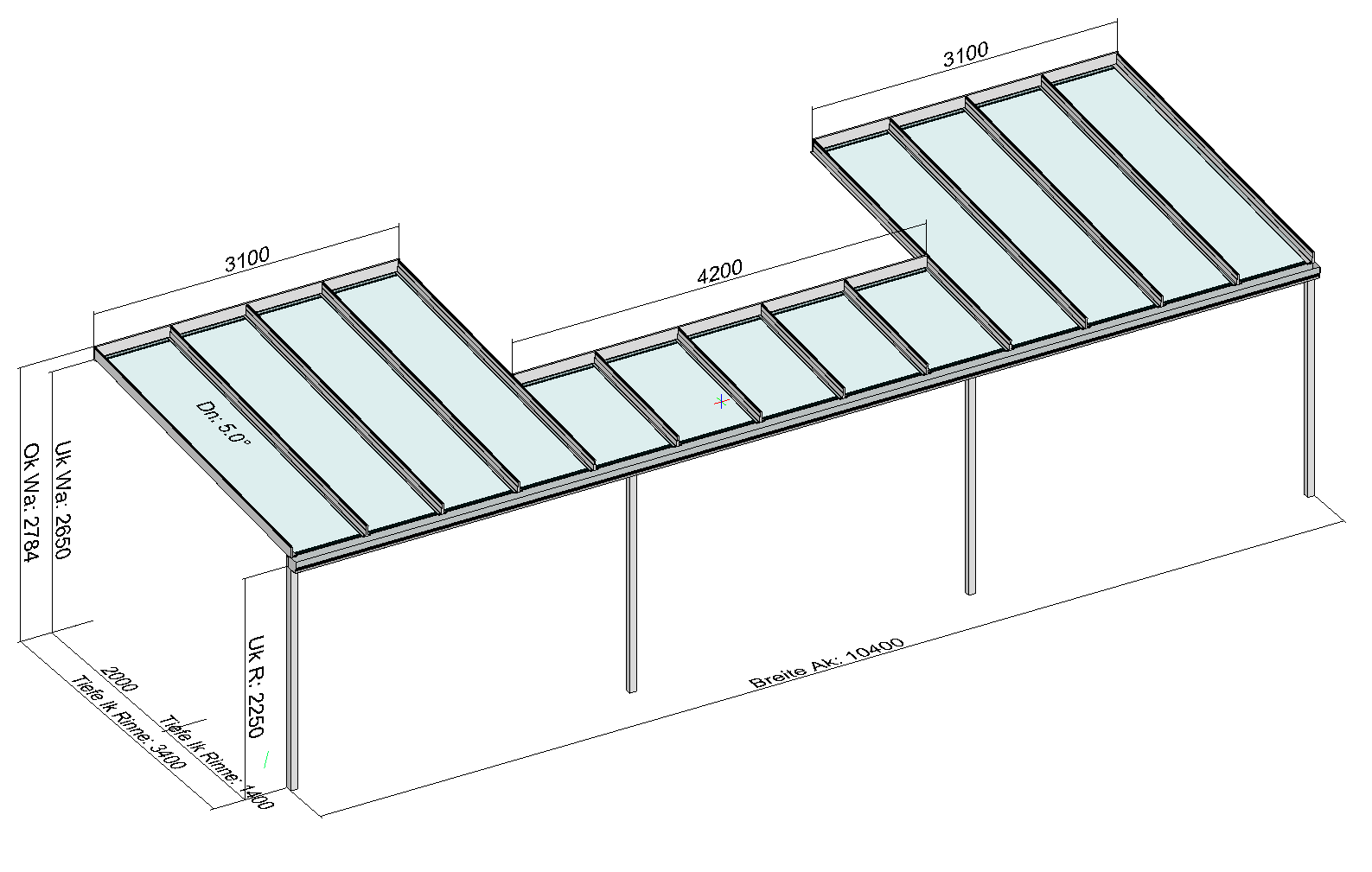

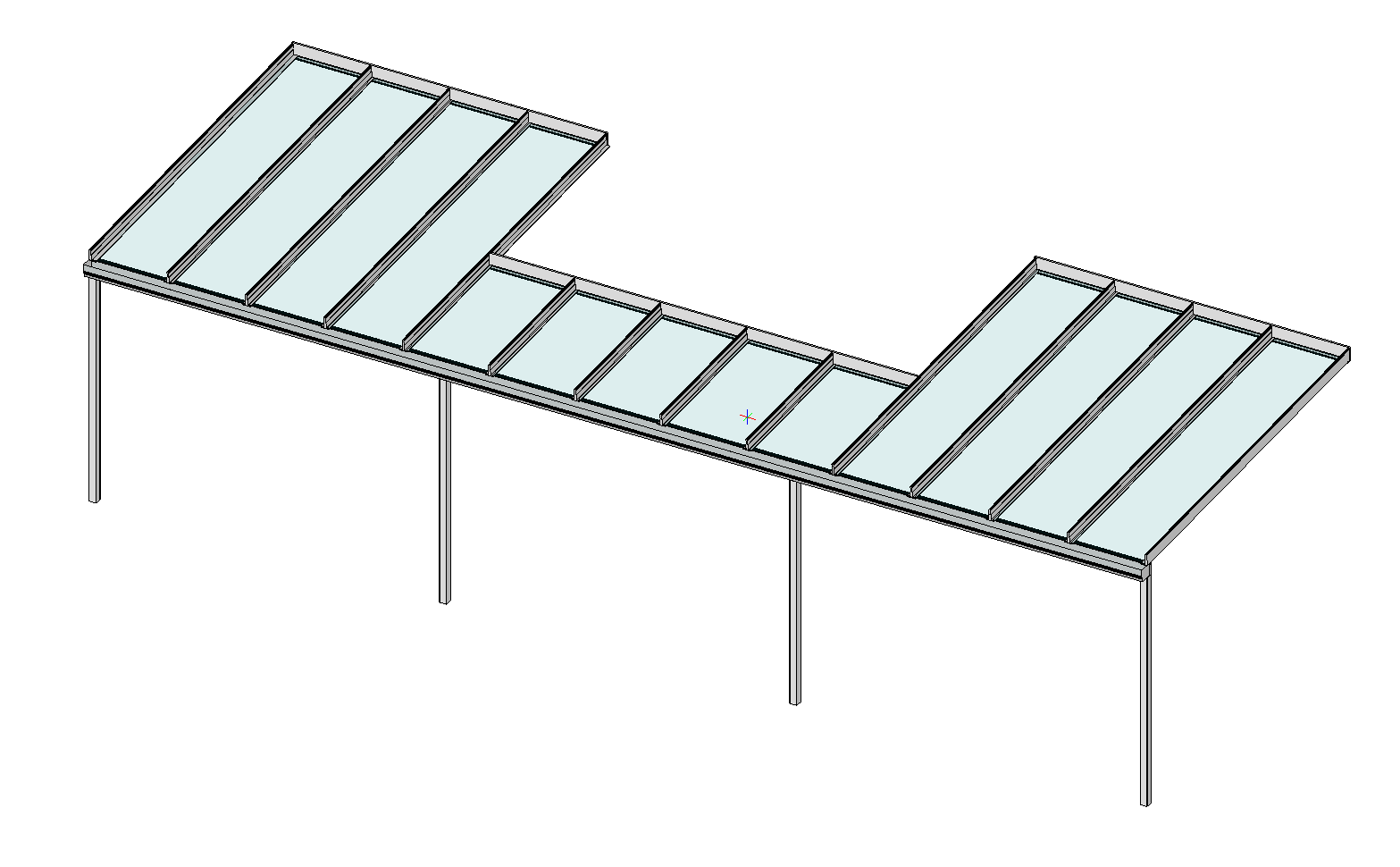

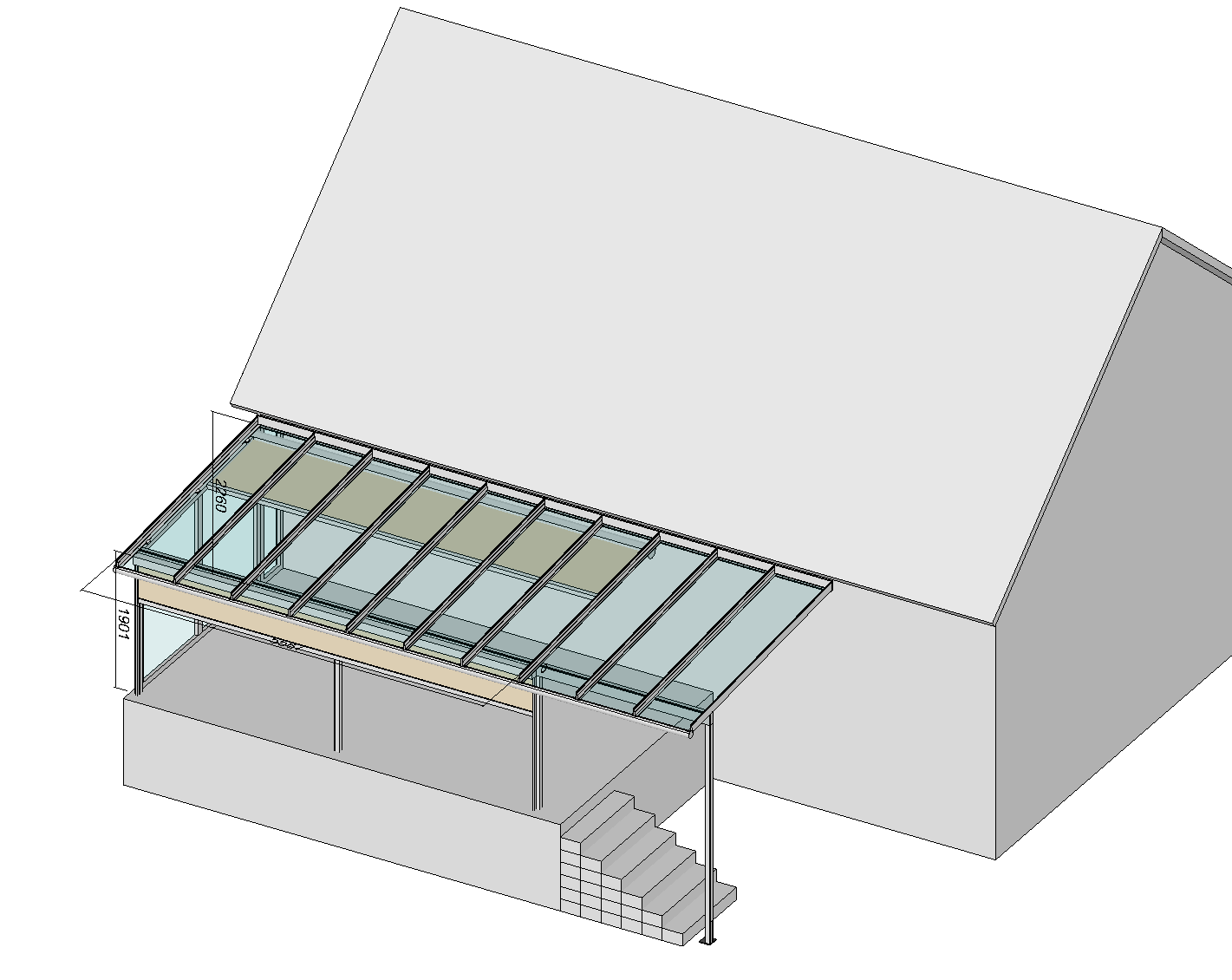

Terrassendach um Balkon bauen

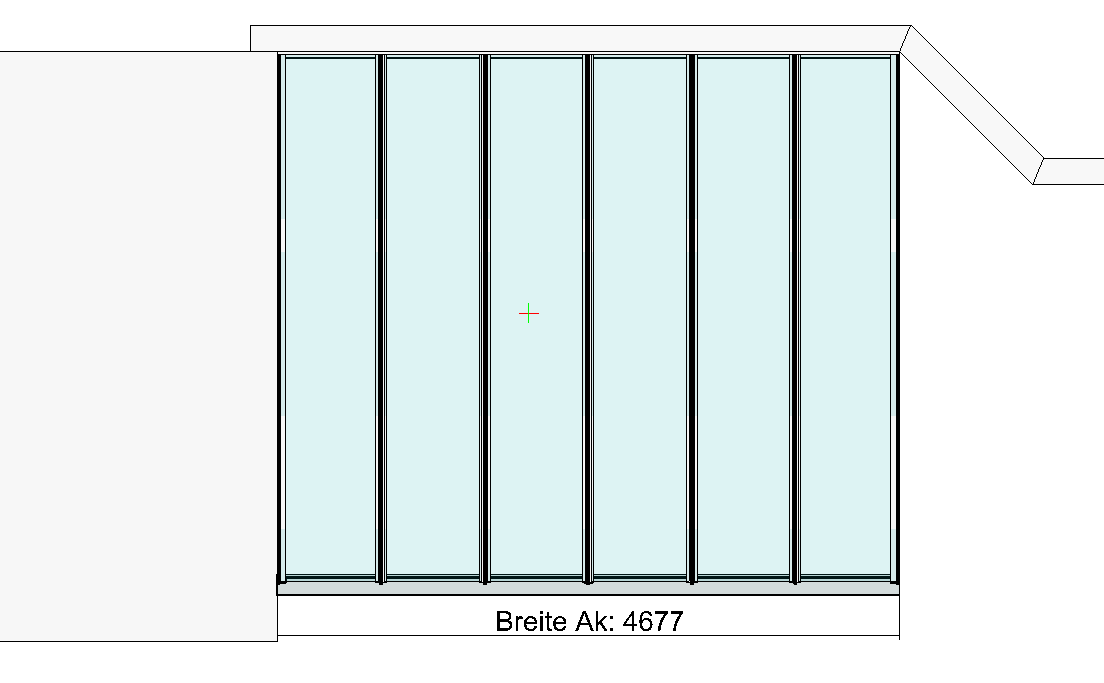

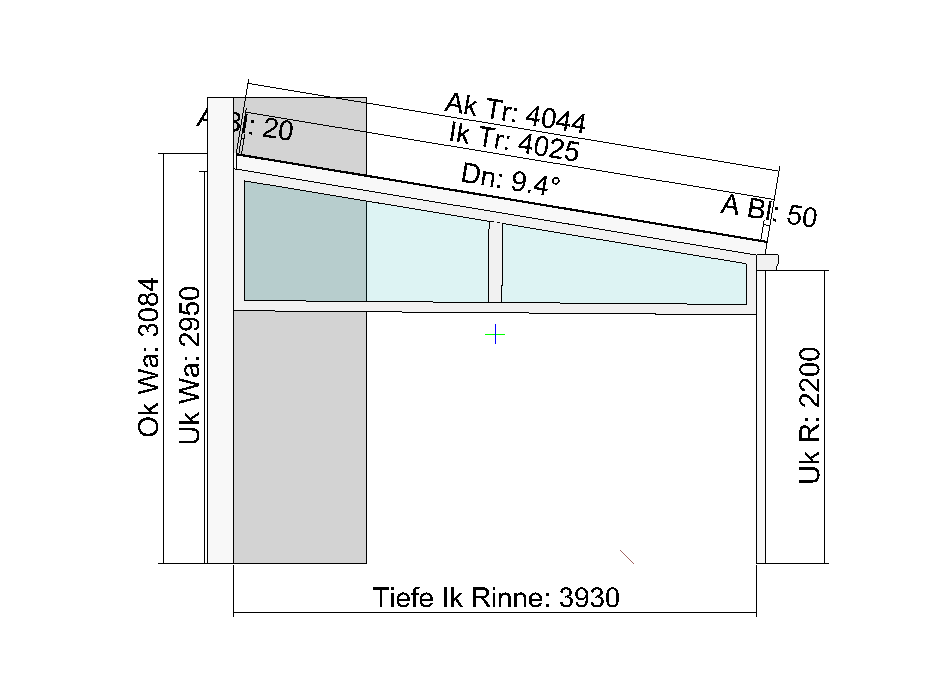

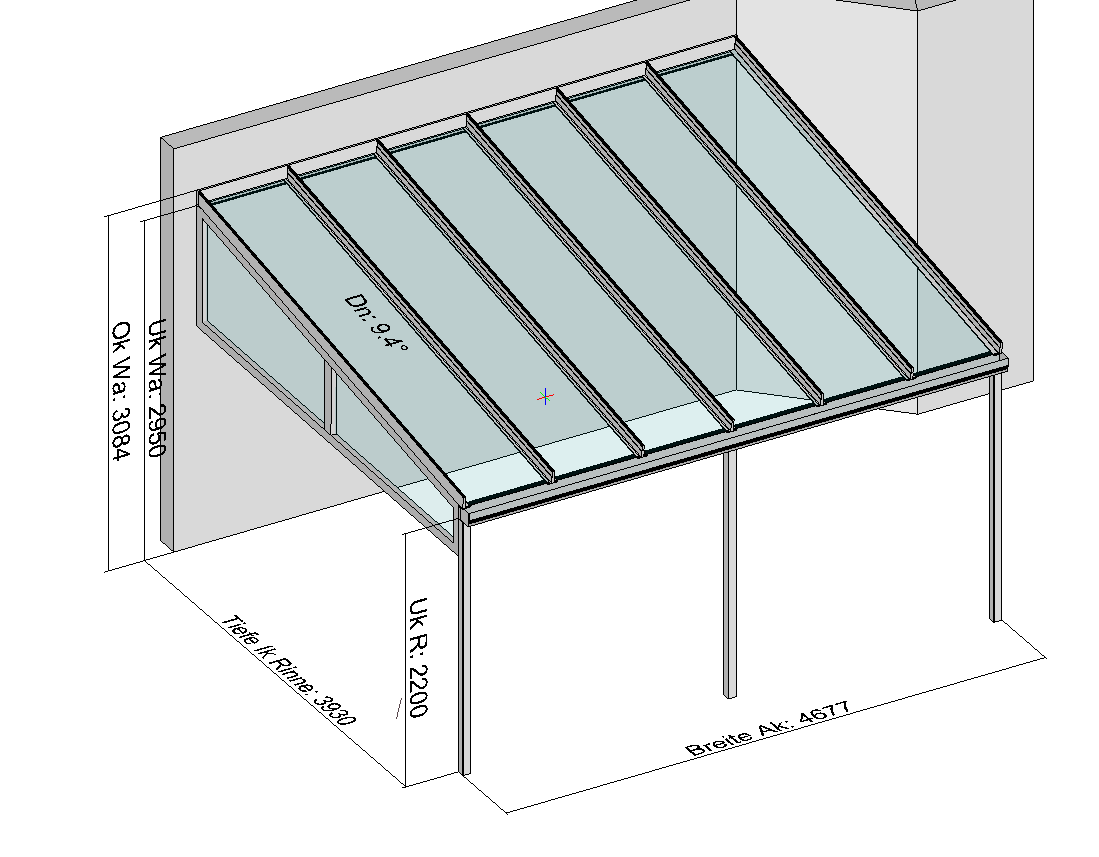

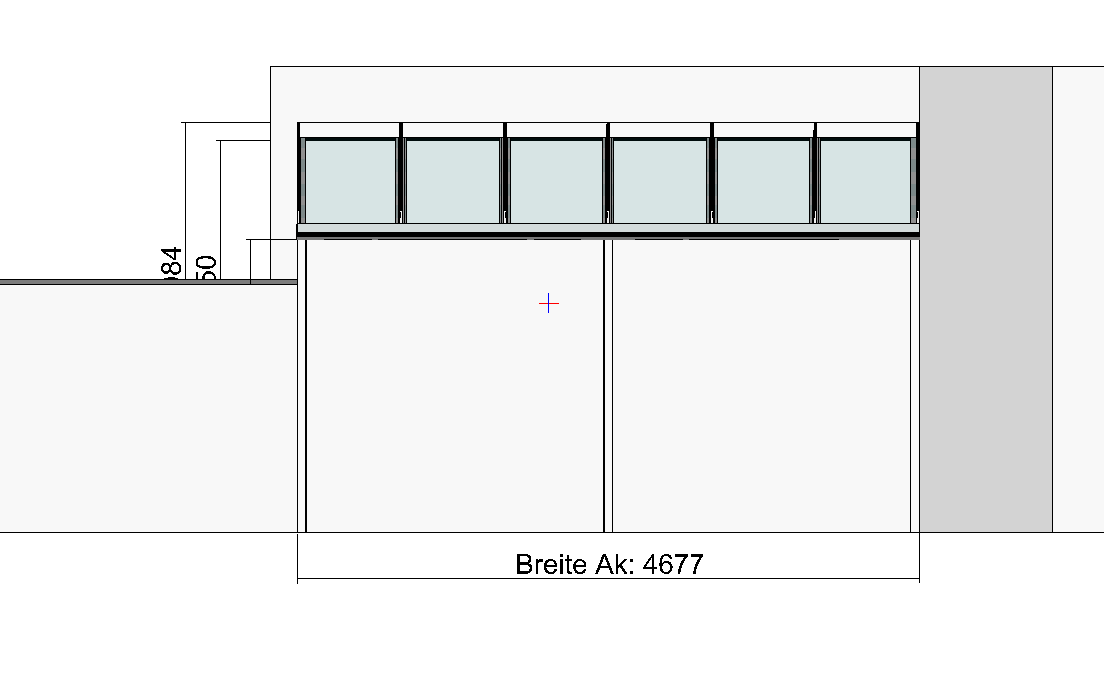

Terrassendach Classic-Line mit Seitenteil auf Garage



Dieses Terrassendach Classic-Line planen wir gerade für einen Kunden in Hohenwarthe.

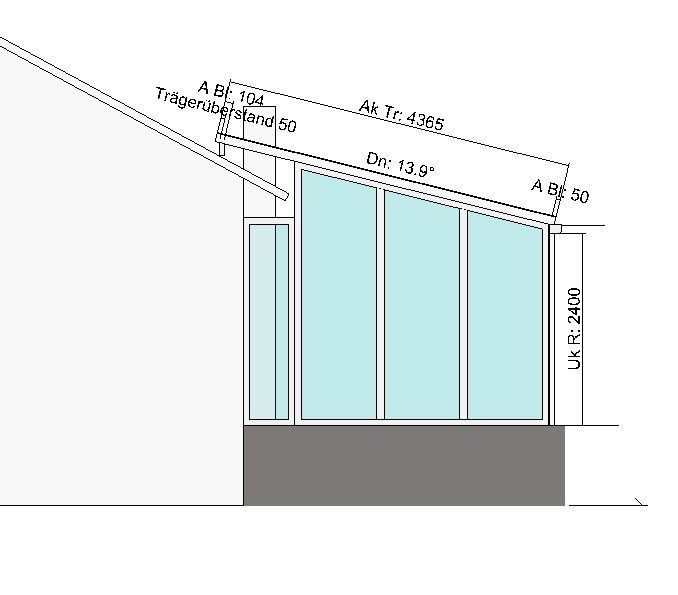

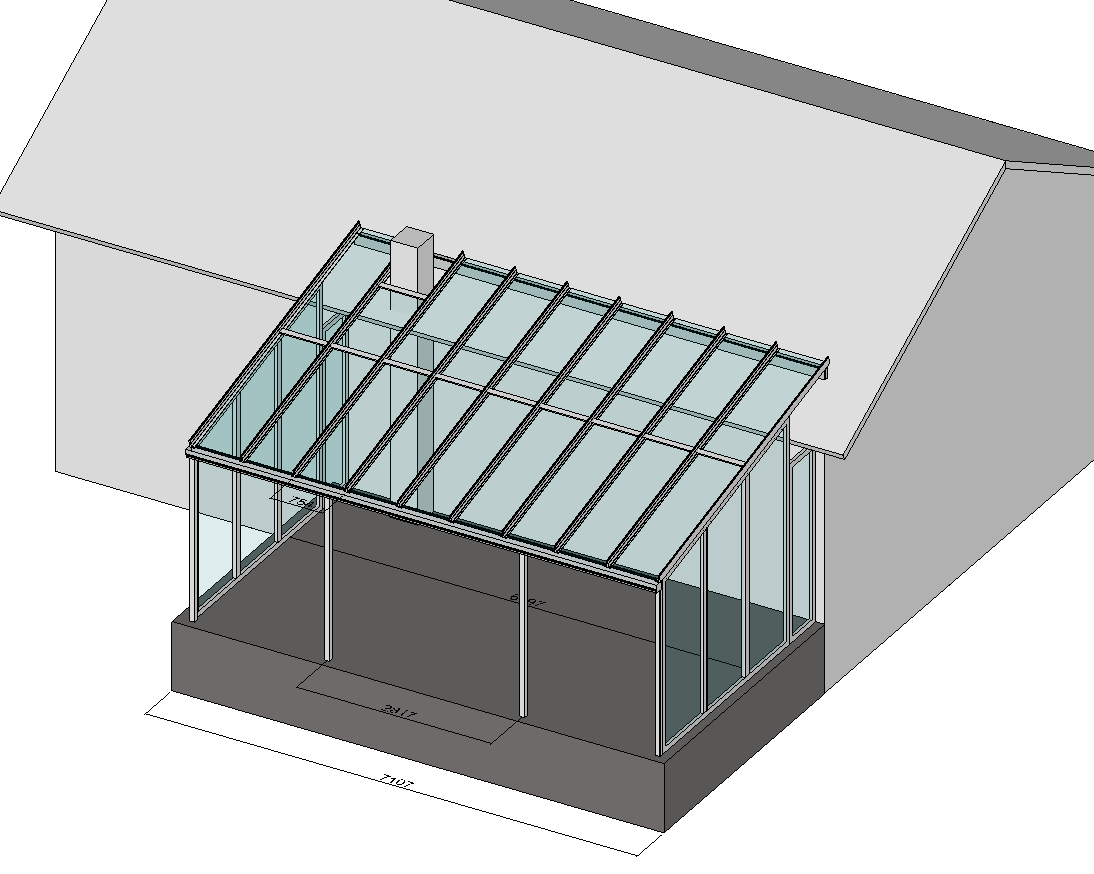

Terrassendach Aufdachmontage mit Schornstein

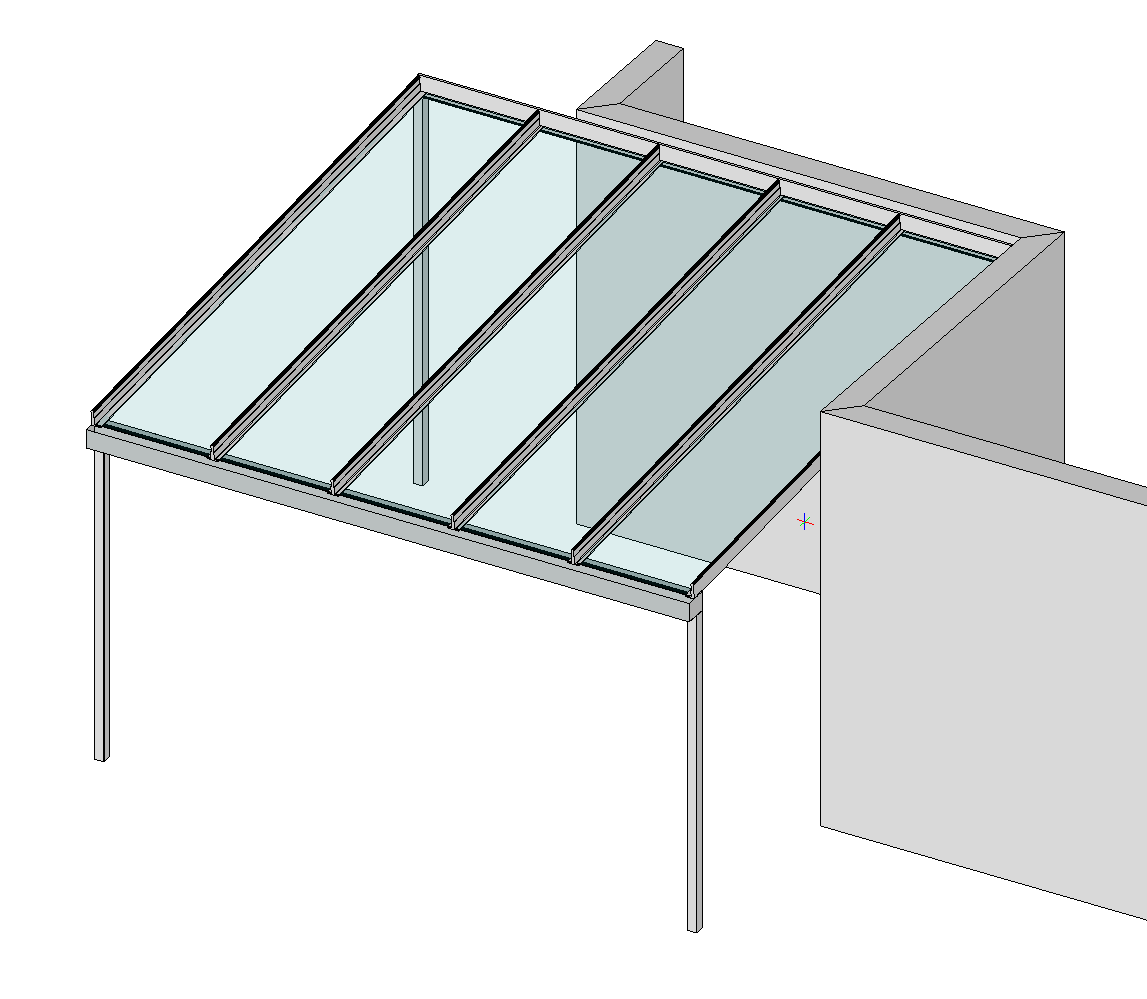

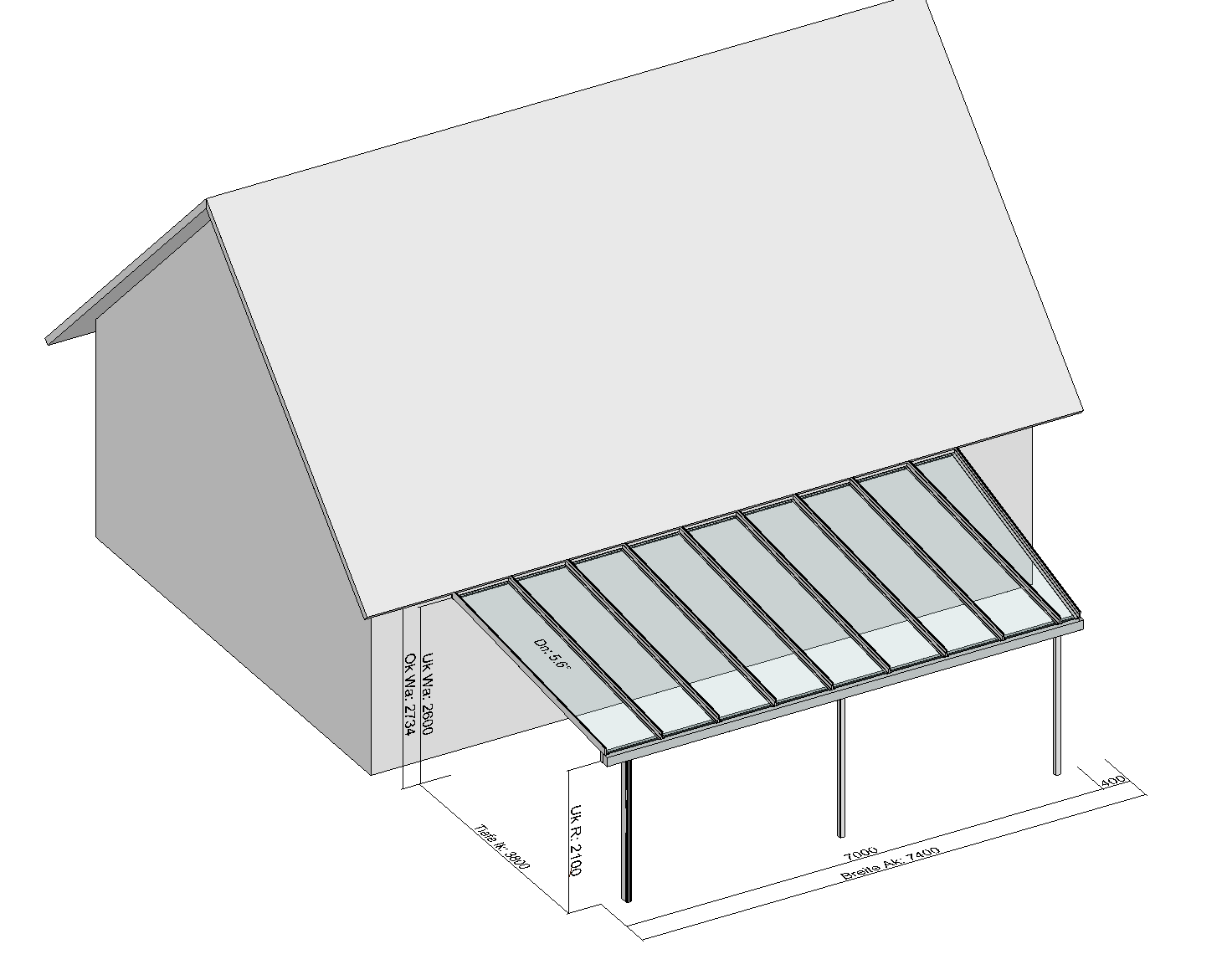

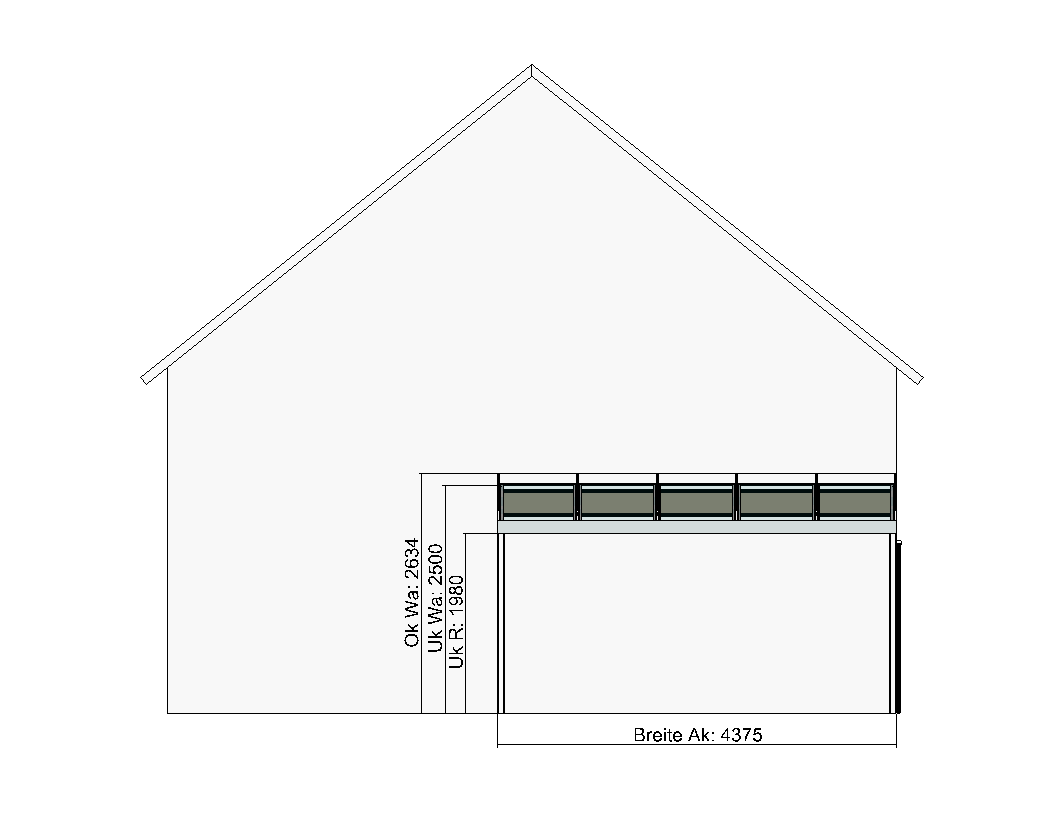

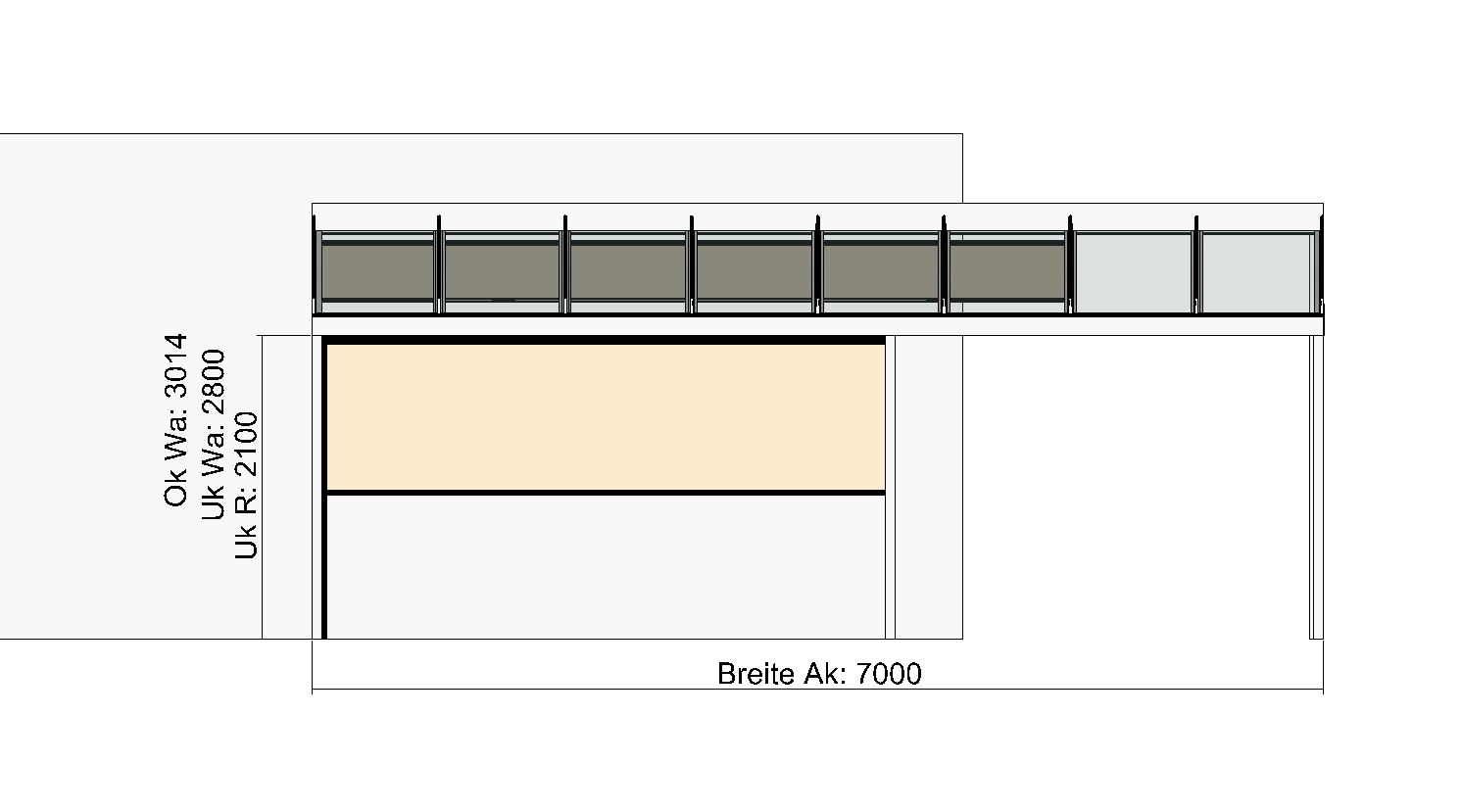

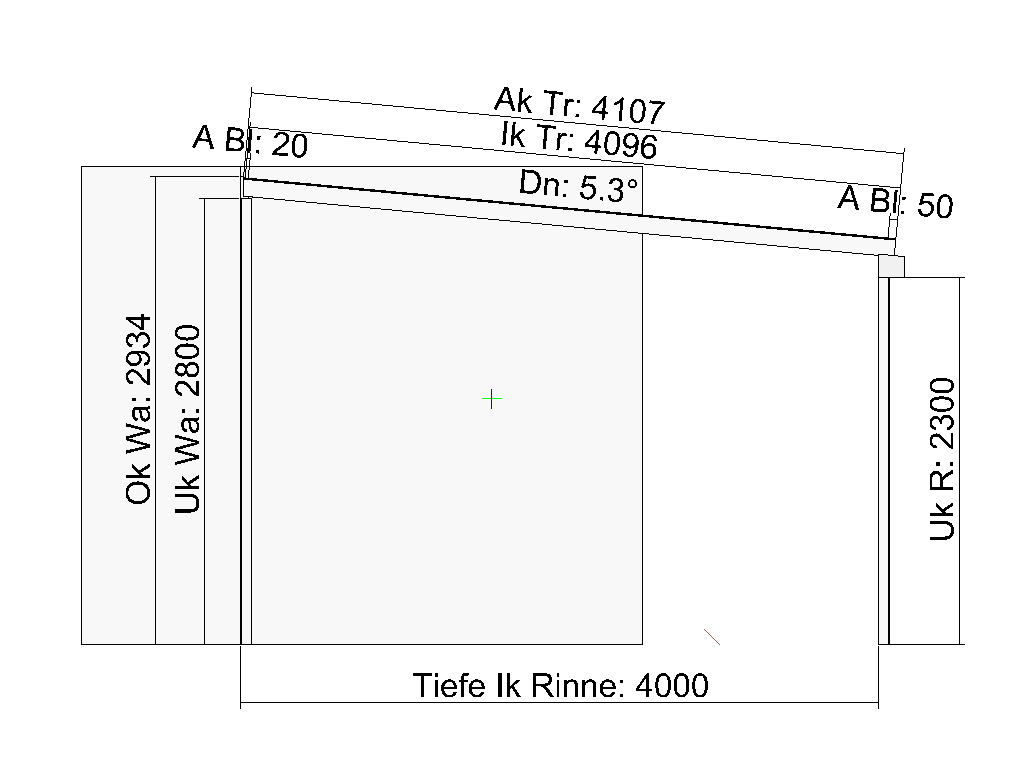

Terrassendach TerraSmart Classic-Line mit seitlichen Überstand über die Hauswand



Dieses Terrassendach Classic-Line planen wir gerade für einen Kunden in Burg bei Magdeburg (Sachsen/Anhalt).
Diese Überdachung weist ein paar Besonderheiten auf:

Das Terrassendach ist breiter als die zur Verfügung stehende Hauswand. Deshalb muß hierbei das Wandanschlußprofil durch ein Aluminiumrohr verstärkt werden. Außerdem ist zur Unterstützung des Kragarms eine zusätzliche wandseitige Stütze erforderlich.

Die Breite von 4360 mm wird ohne Pendelstütze (mittlere Stütze) realisiert. Dafür ist der Einsatz einer etwas stärkeren Rinne (Statikrinne) und einer Stahlverstärkung 120x50x3 mm als Einschub in die Rinne erforderlich.

Nicht üblich ist auch der Einsatz der langen durchgehenden Glasscheiben ohne Unterteilung. Ein optisch und technisch sehr anspruchsvolle Lösung.

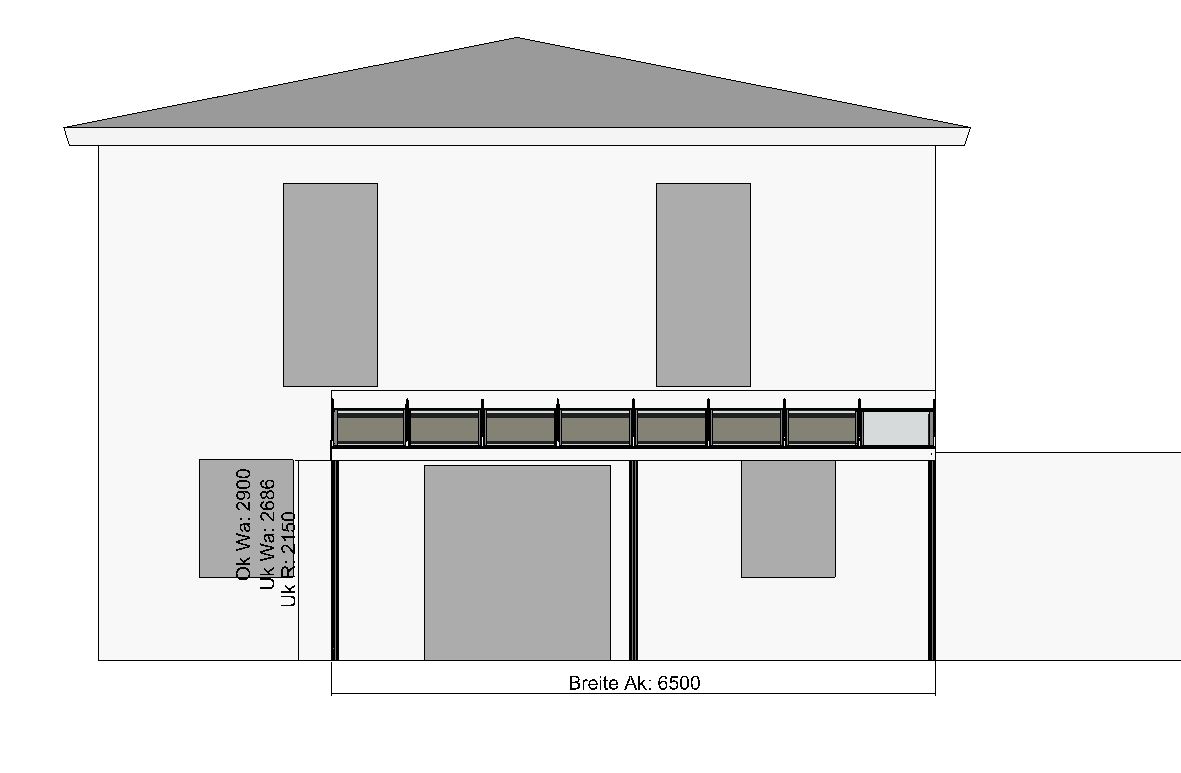

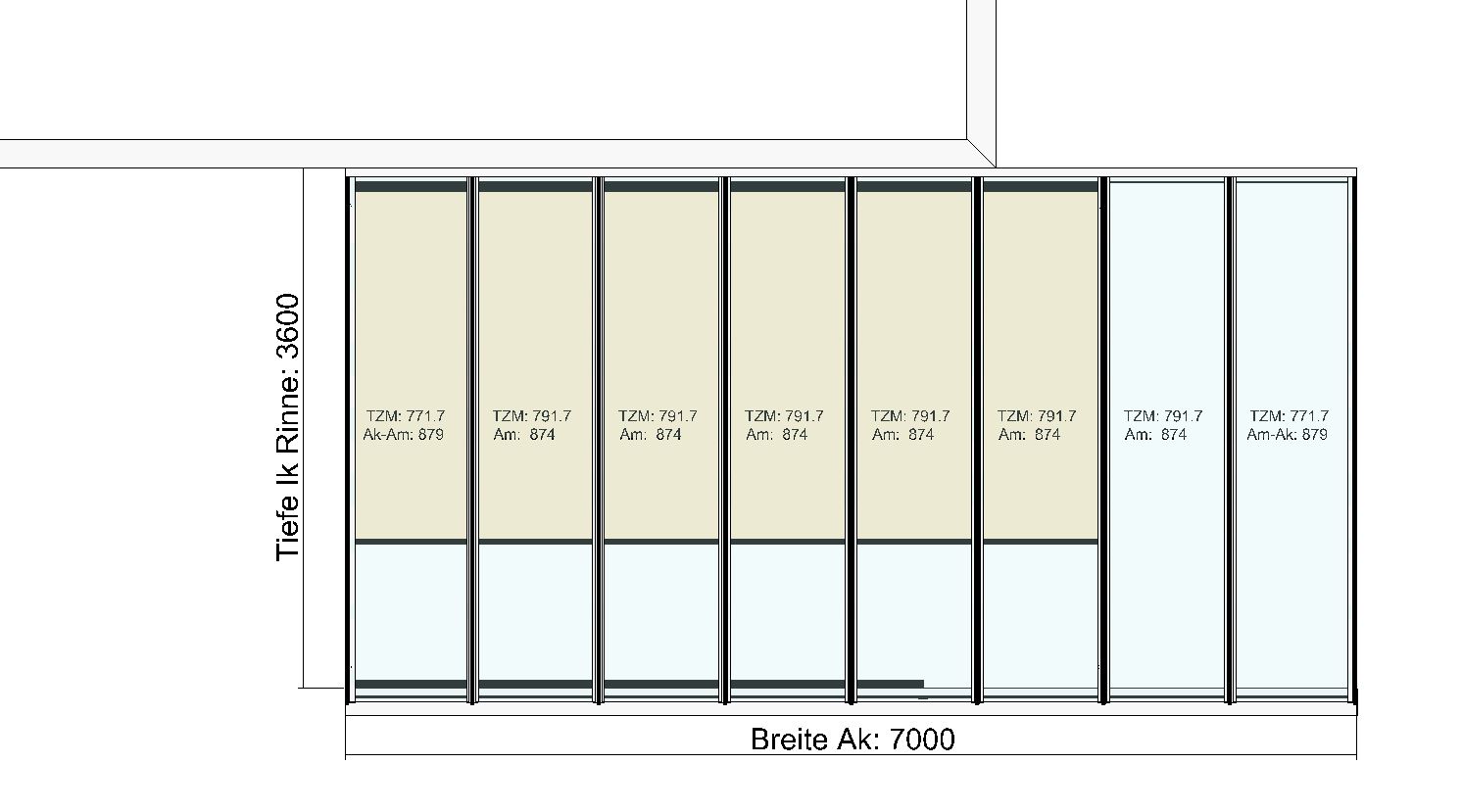

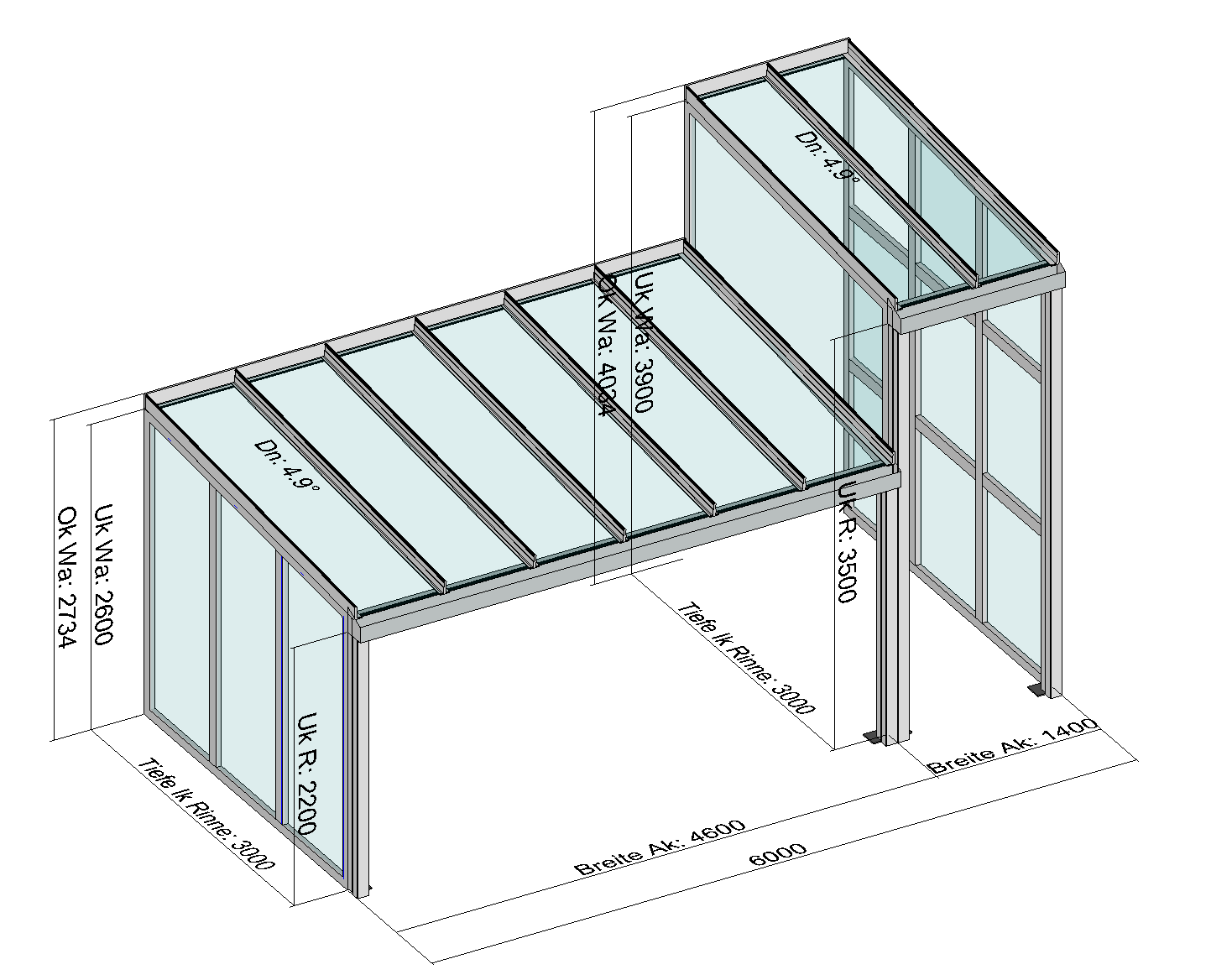

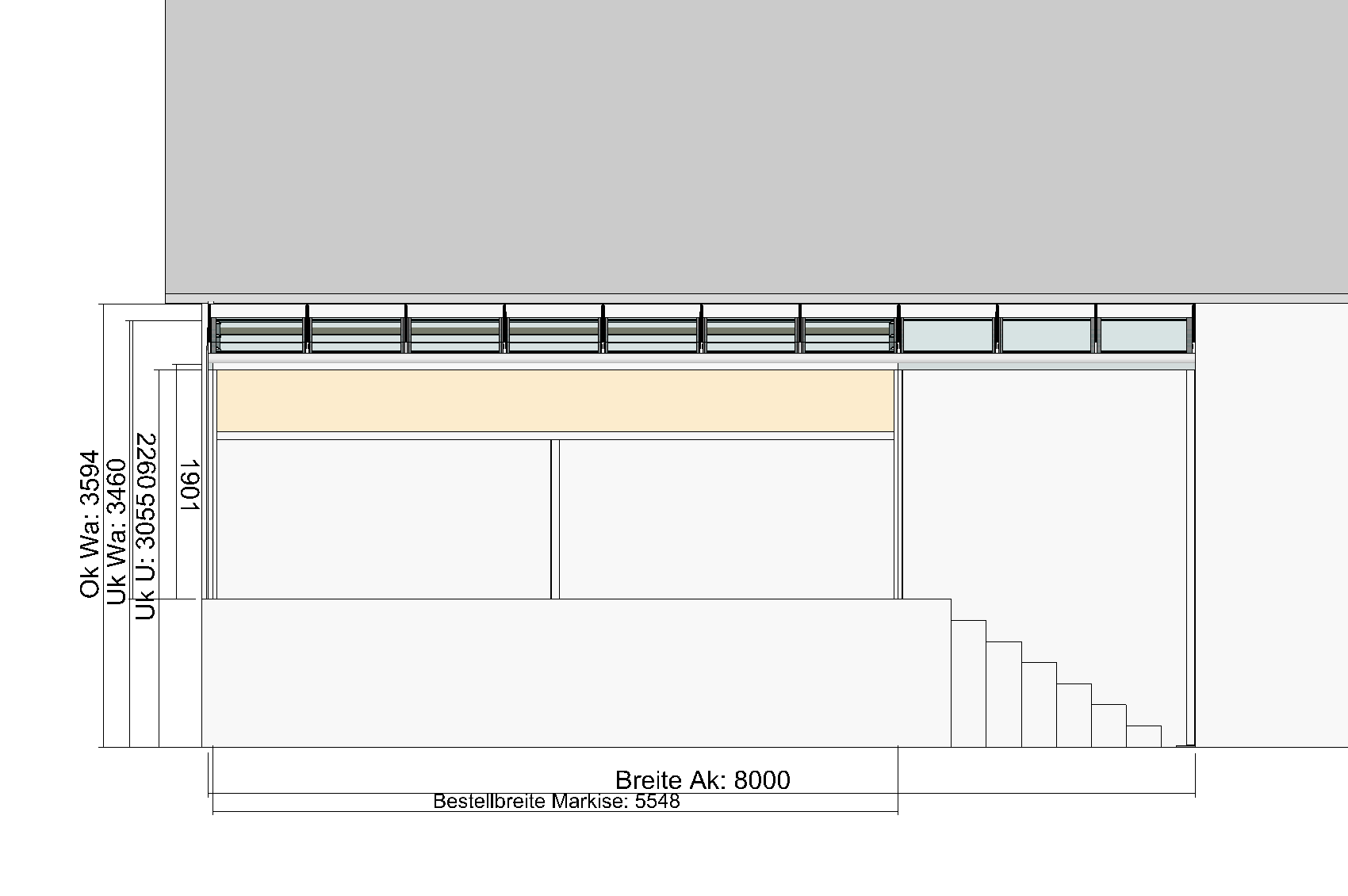

Terrassendach Classic-Line mit seitlichem Überstand rechts über die Hauswand, Seitenwand links und 2 Markisen

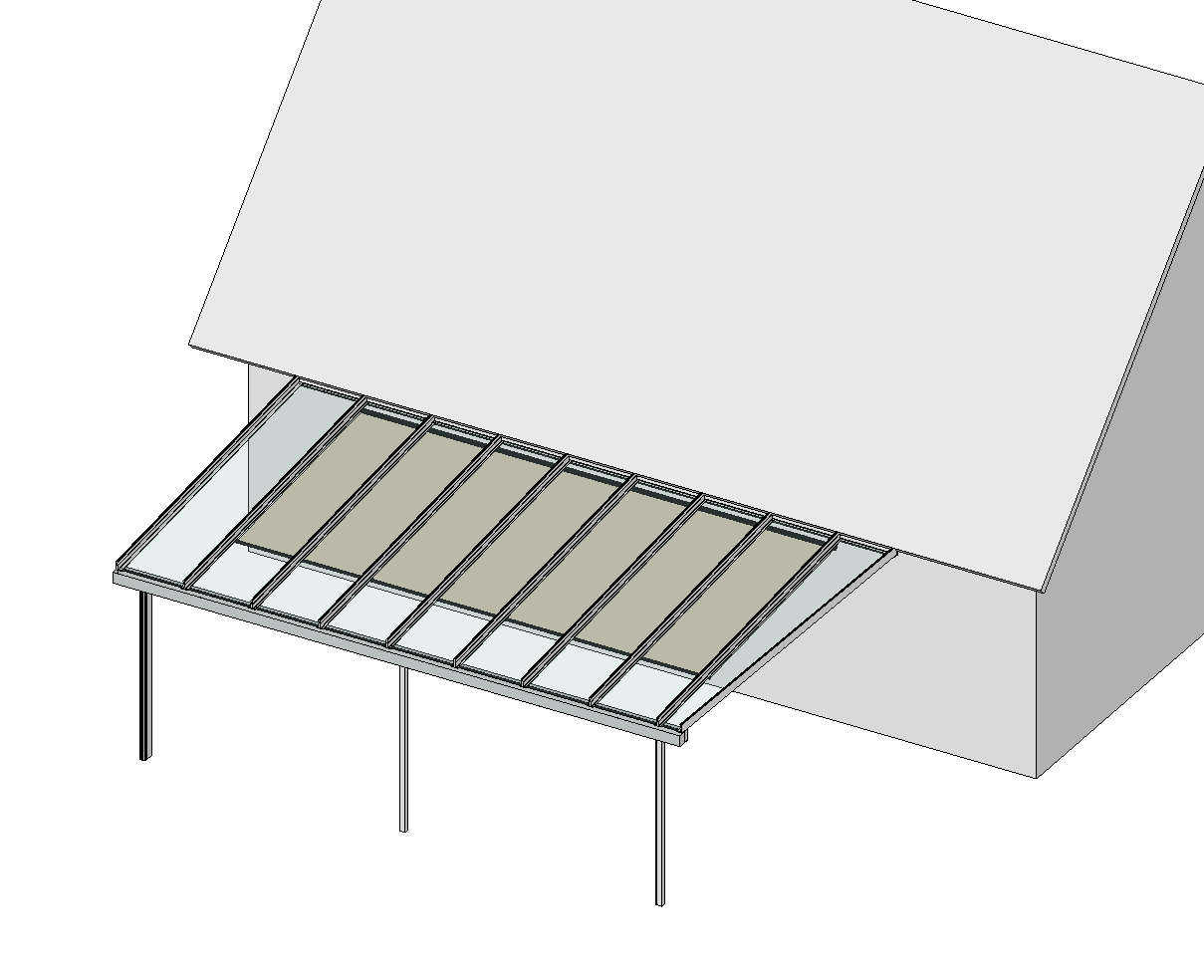

Terrassendach Classic-Line an moderner Stadtvilla mit Markise und oberen Seitendreieck links

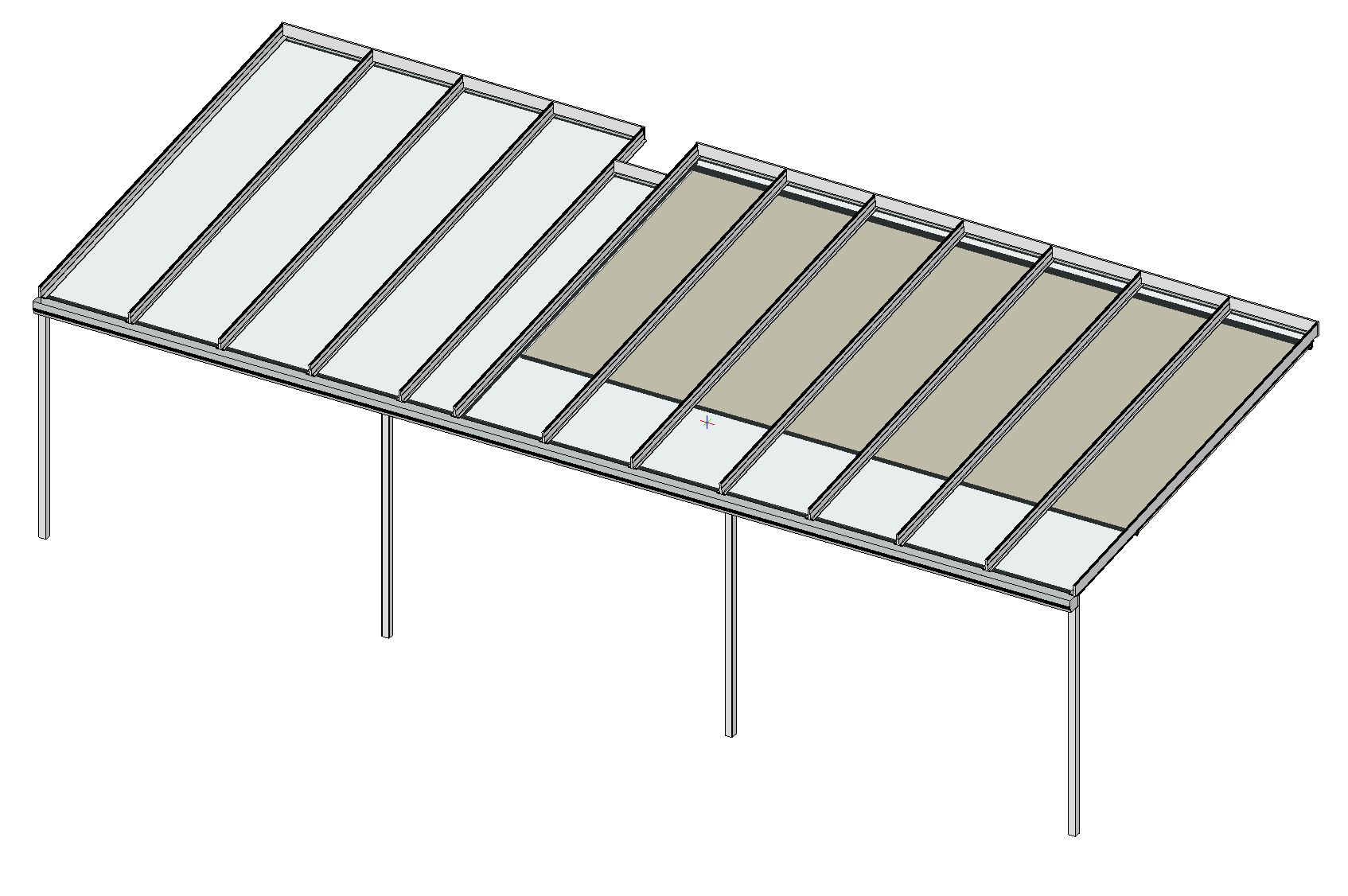

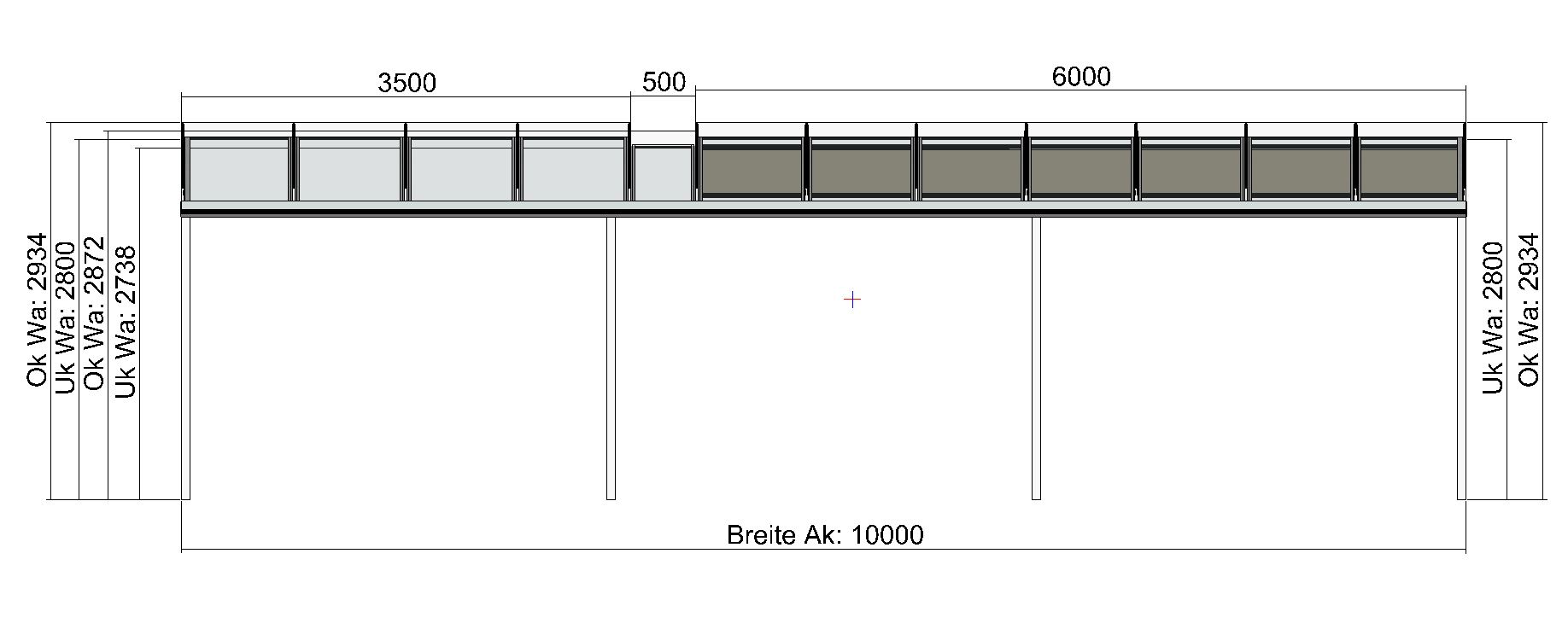

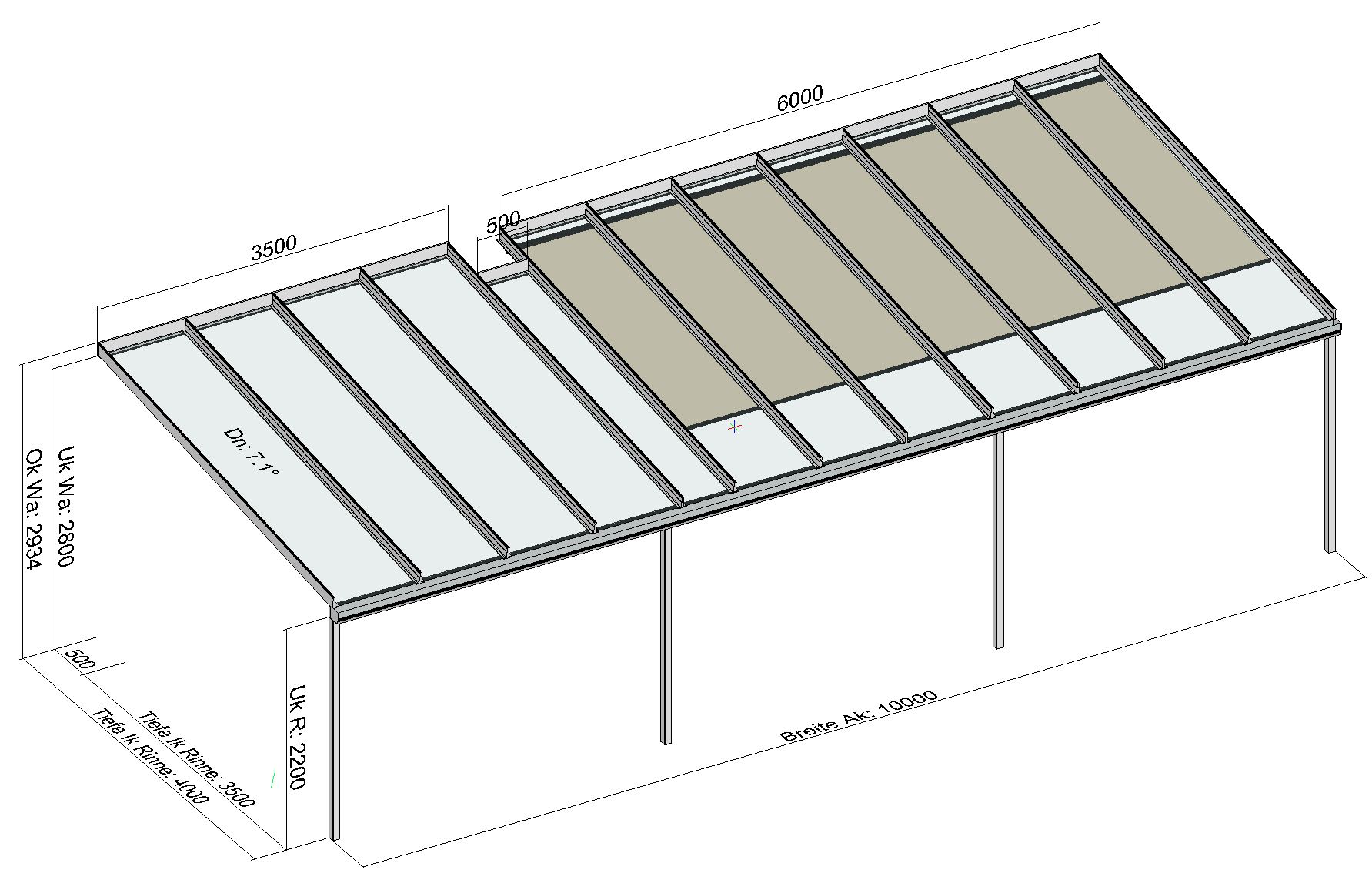

Terrassendach mit Schornsteinumführung



Was tun wenn sich auf Ihrer Terrasse ein Schornstein befindet? Kein Problem der Schornstein kann umbaut werden.

Diese Lösung planen wir gerade für eine Kundin in Burg.

Hier sehen Sie eine TerraSmart Classic-Line Terrassenüberdachung in den Abmaßen 10 x 4 m. Der etwa in der Mitte befindliche Schornstein wird durch das Terrassendach umbaut. Auf der rechten Seite wird das Terrassendach durch eine innenliegende Markise, genannt Unterglasmarkise beschattet.

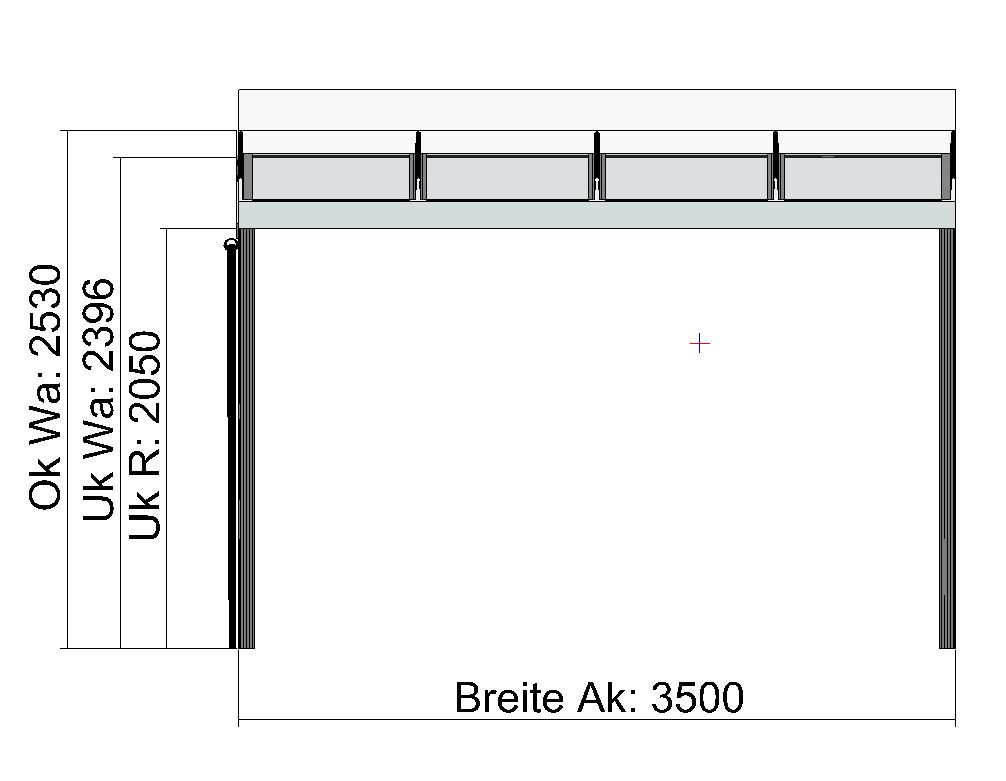

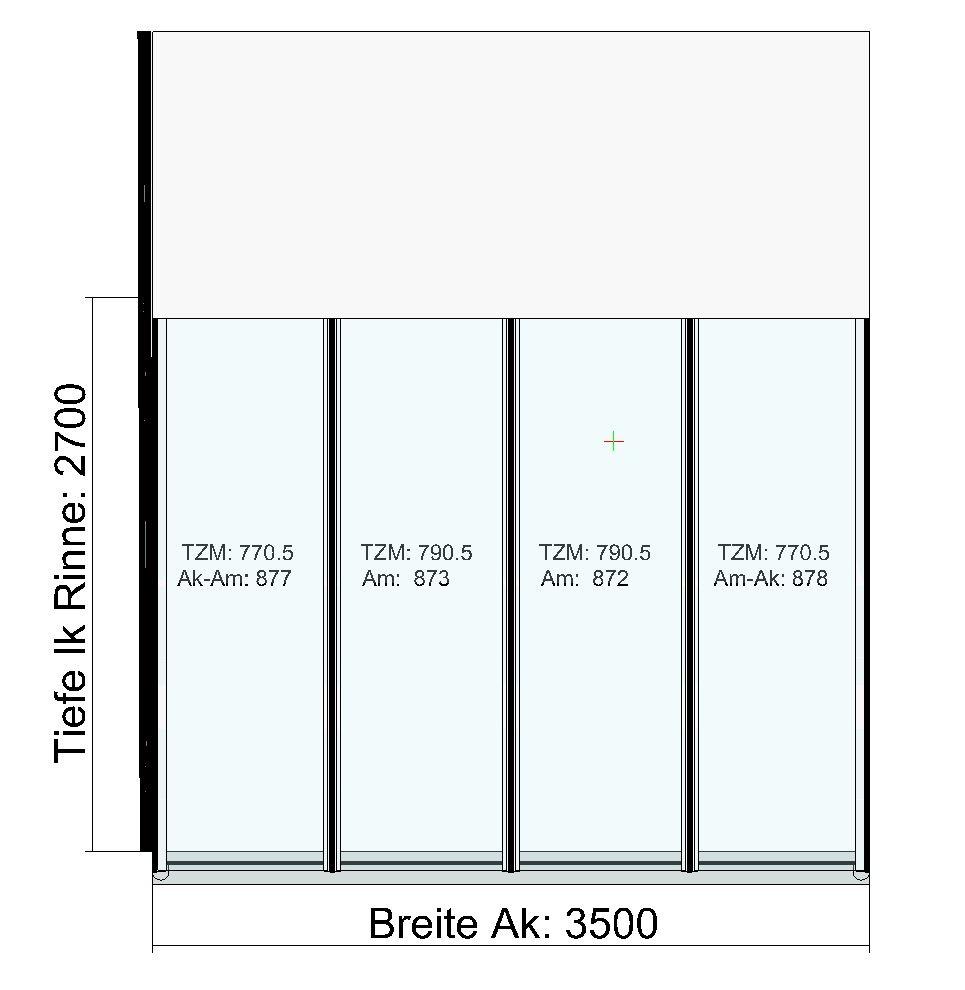

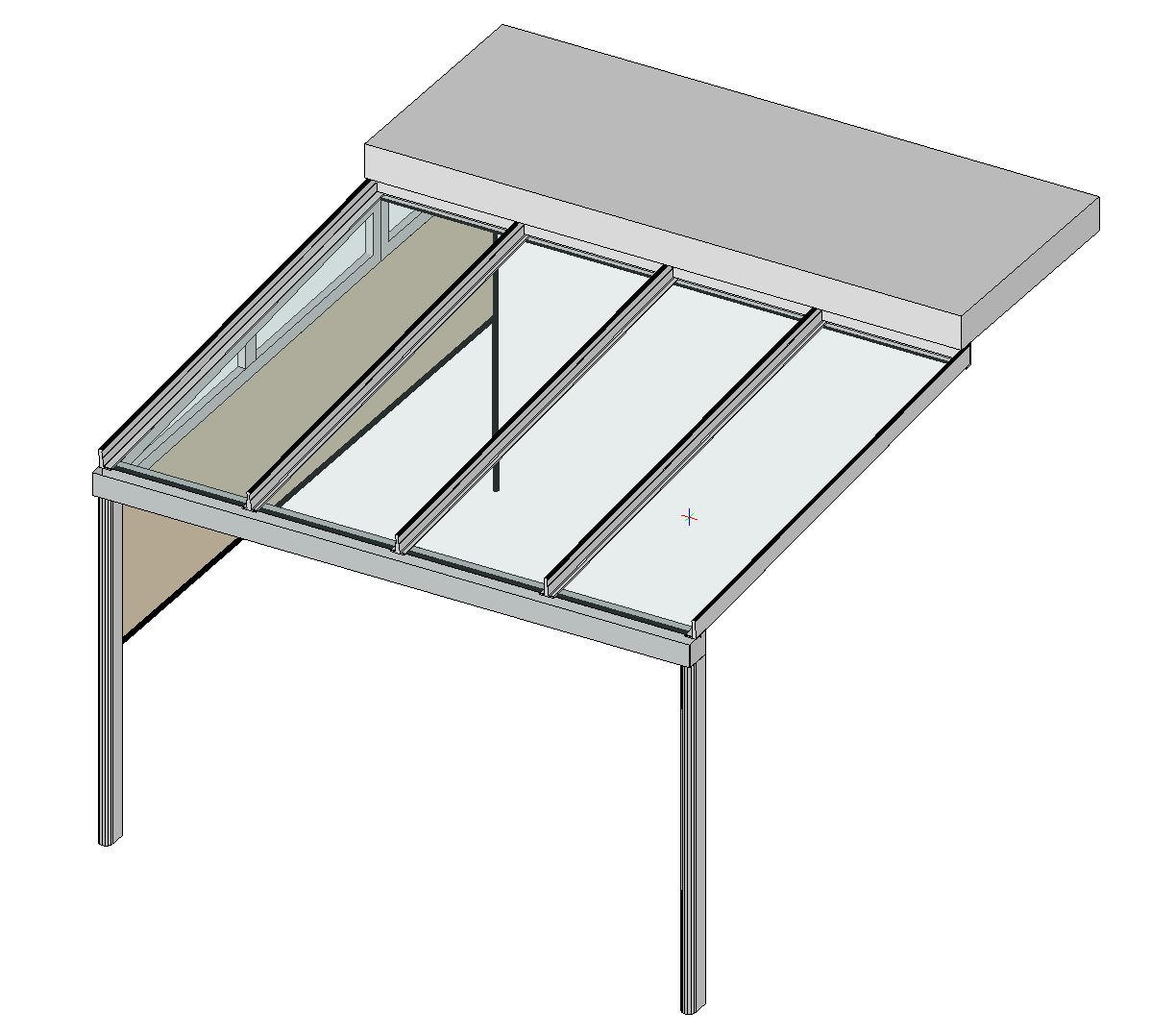

Terrassendach Classic-Line an Balkonplatte



Wir planen gerade eine Terrasseüberdachung Classic-Line mit Anschluss unter einer vorhandenen Balkonplatte für einen Kunden in Thale.
Seitlich ist ein kleines dreieckiges Festelement geplant. Als zusätzlicher seitlicher Windschutz wird eine Senkrechtmarkise mit Zip an der Wetterseite montiert.

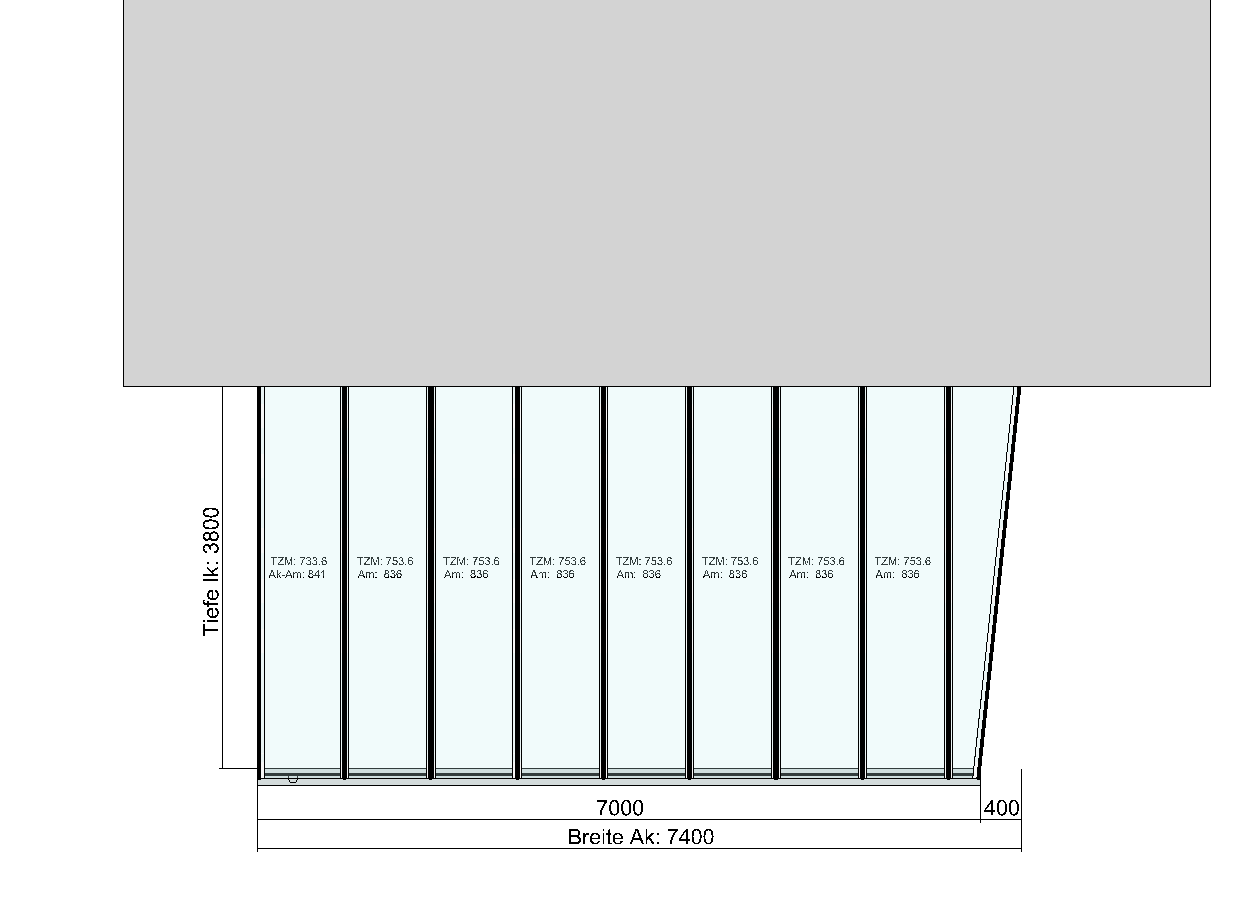

Terrassendach Classic-Line mit Schräge auf der rechten Seite



Dieses Terrassendach TerraSmart Classic-Line planen wir gerade für einen Kunden in Hohenwarthe.
Vorgesehen ist eine Dachsparrenmontage, das heißt der Wandanschluss wird nicht direkt an der Hauswand montiert, sondern an den Dachsparren des Hauses befestigt. Um das ganze etwas aufzulockern, ist keine rein rechteckige Form gewünscht, das Dach verjüngt sich nach vorn etwas und ist traufseitig etwas schmaler als wandseitig.
Bei der Markise kommt eine Unterglasmarkise als 1-Feld Markise zum Einsatz. Diese wird mittig positioniert. Rechts und links ist somit jeweils ein Glasfeld unbeschattet. Ökonomisch ist das eine sehr sinnvolle Lösung.

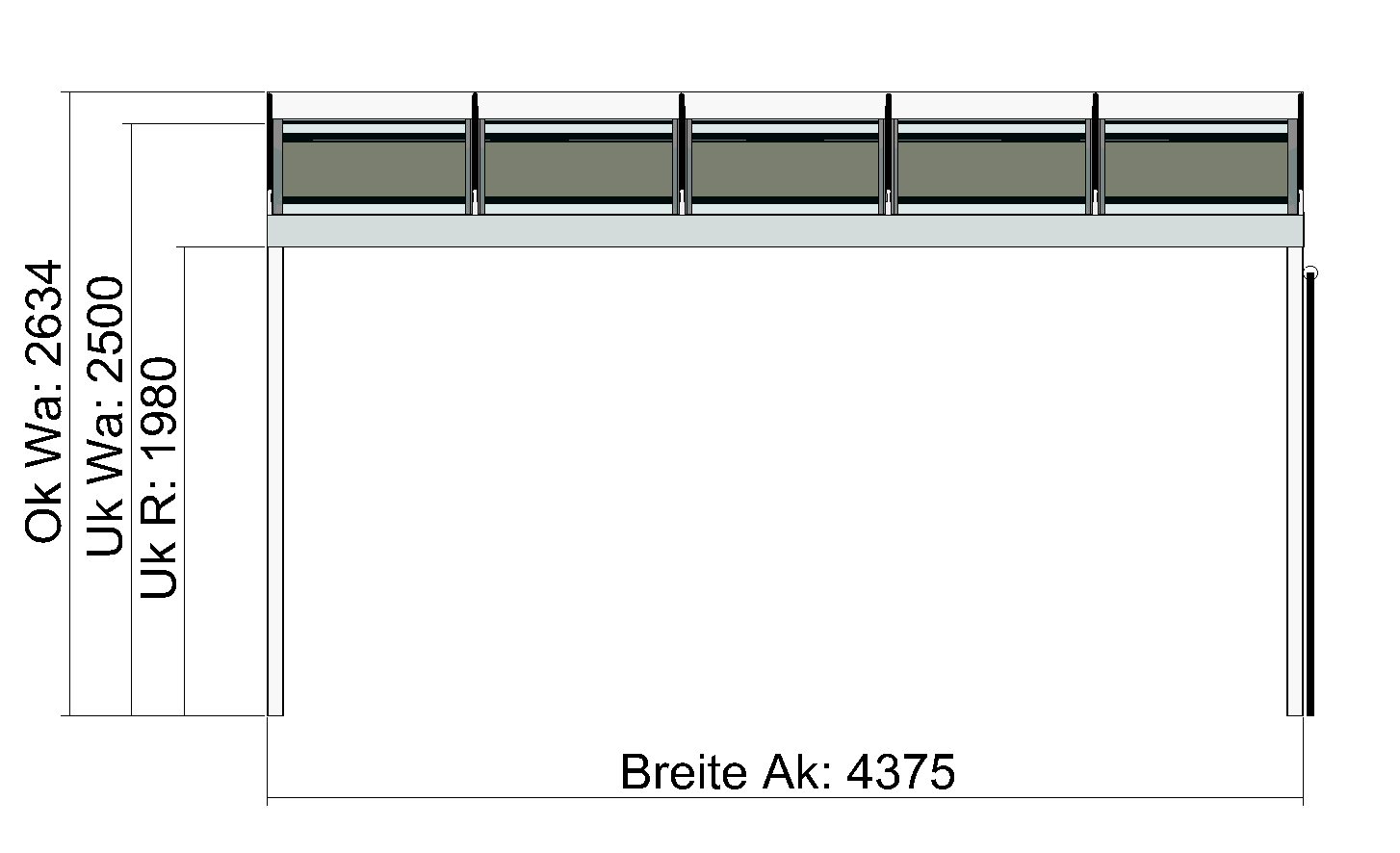

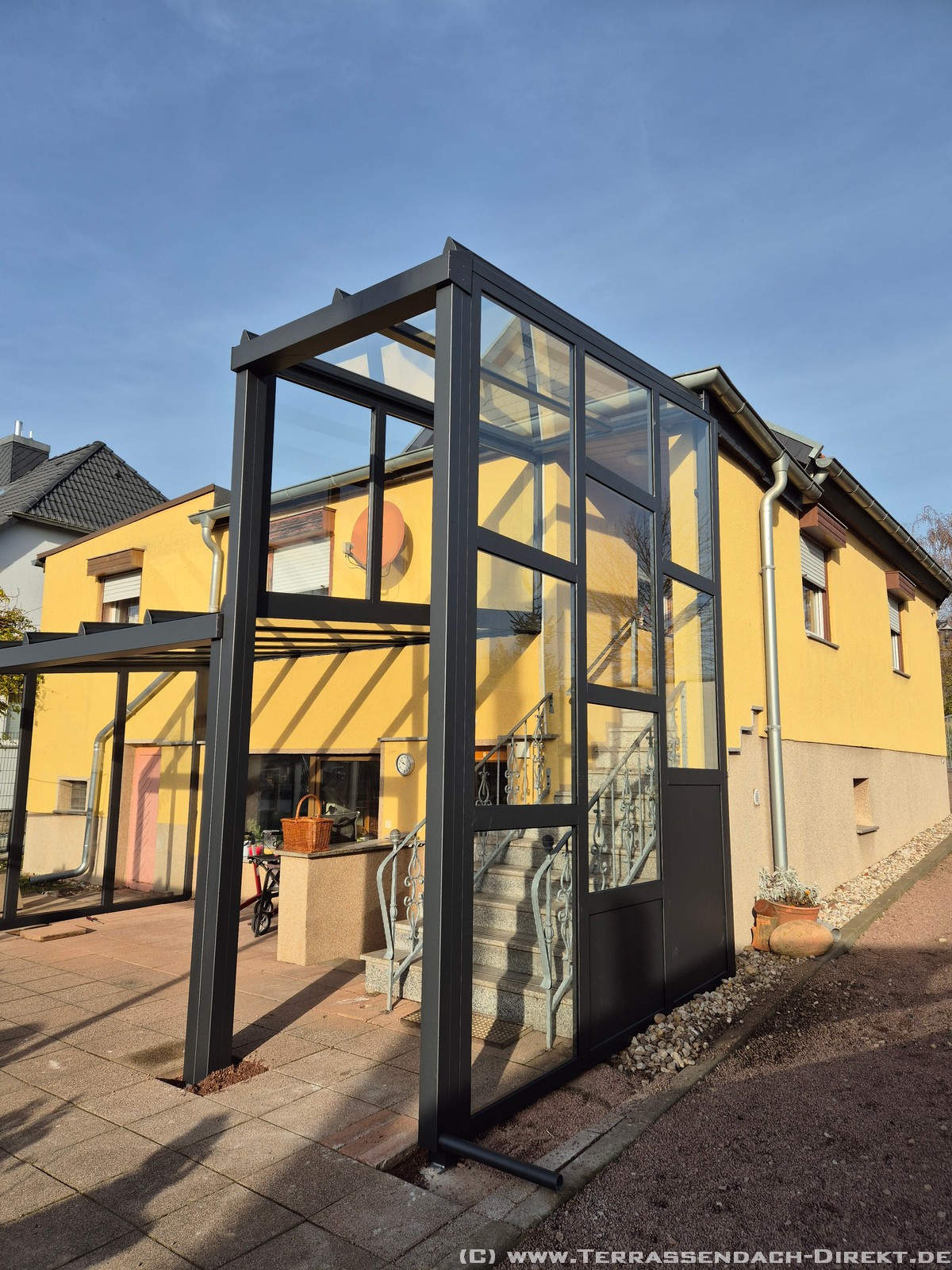

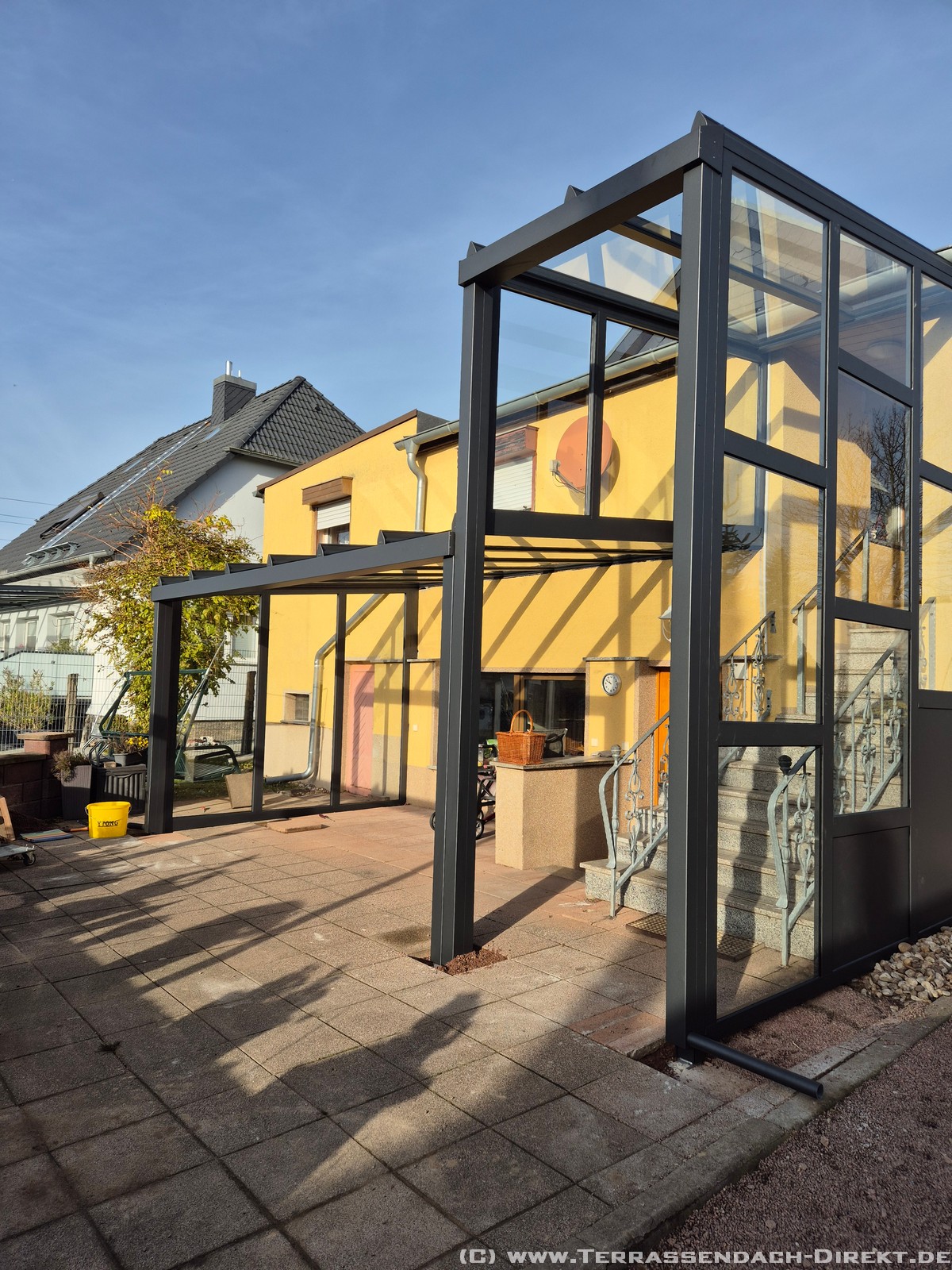

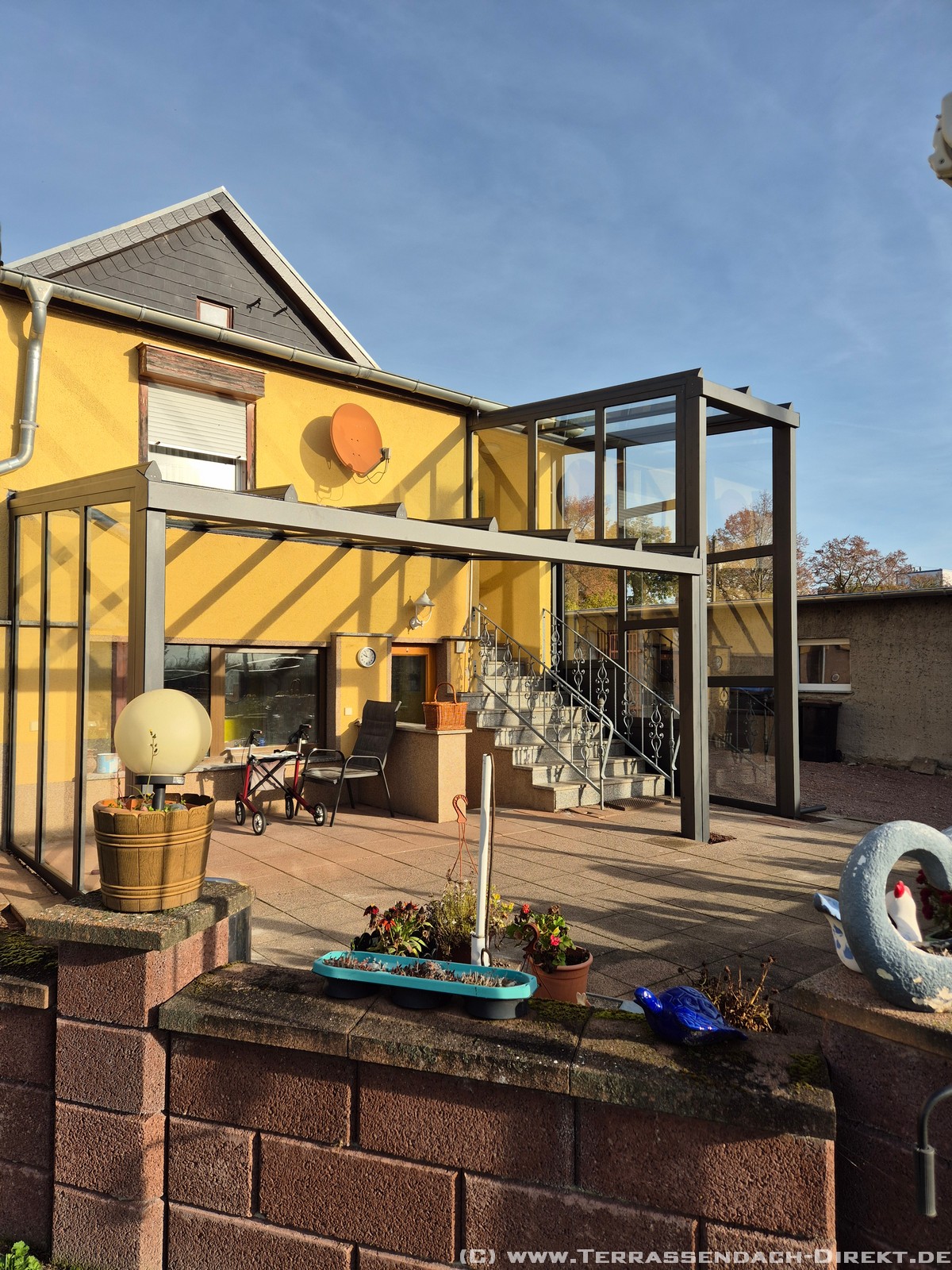

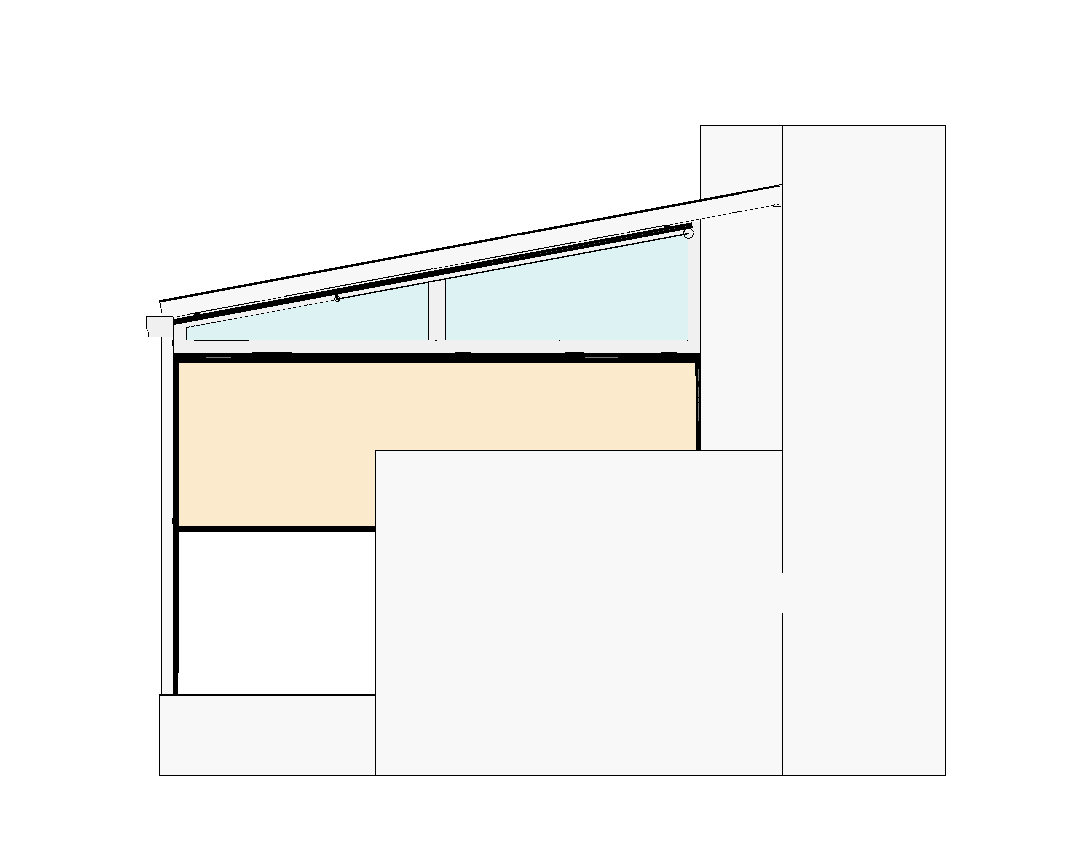

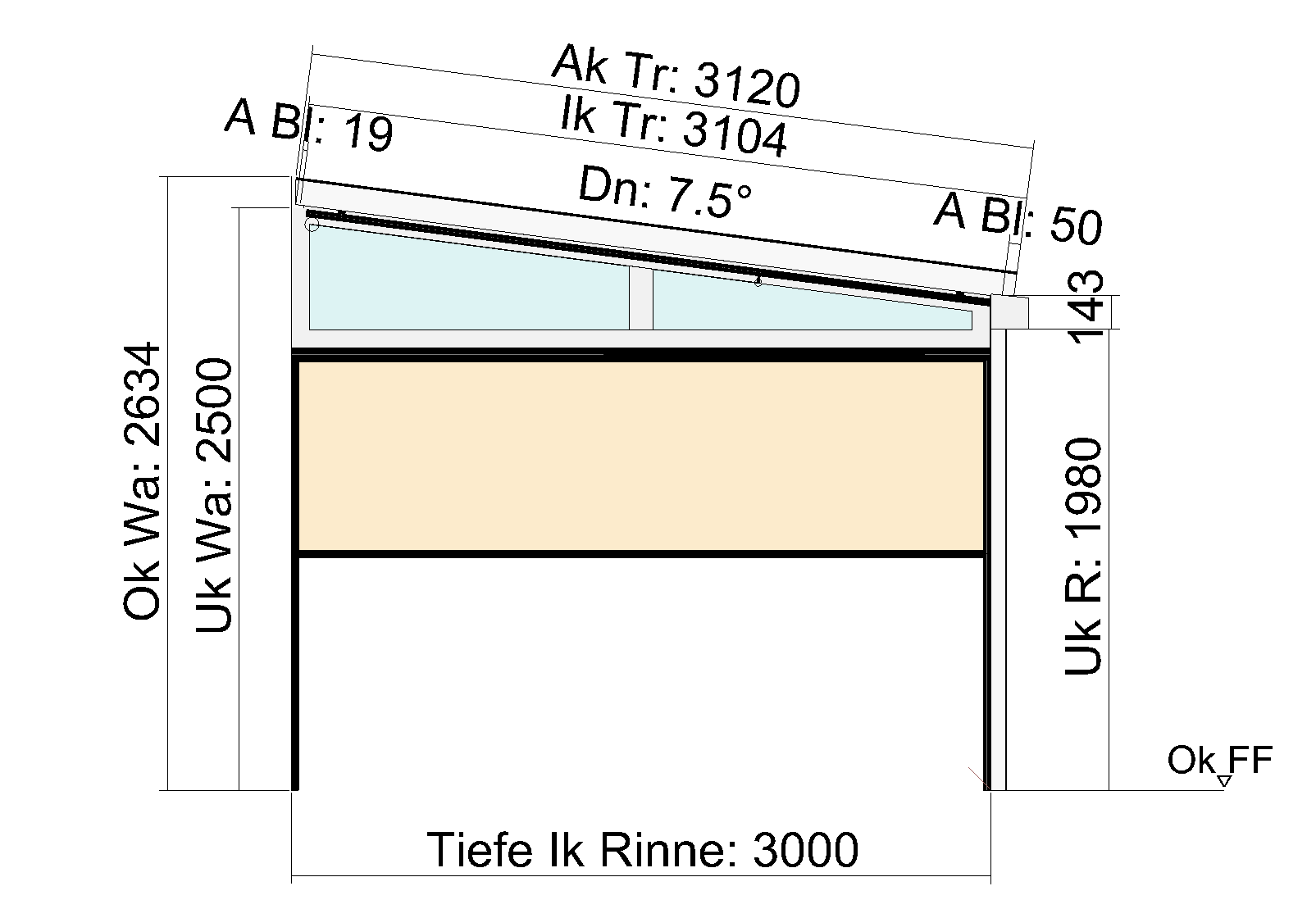

Terrassendach Classic-Line mit Versatz, Unterglasmarkise und Senkrechtmarkise

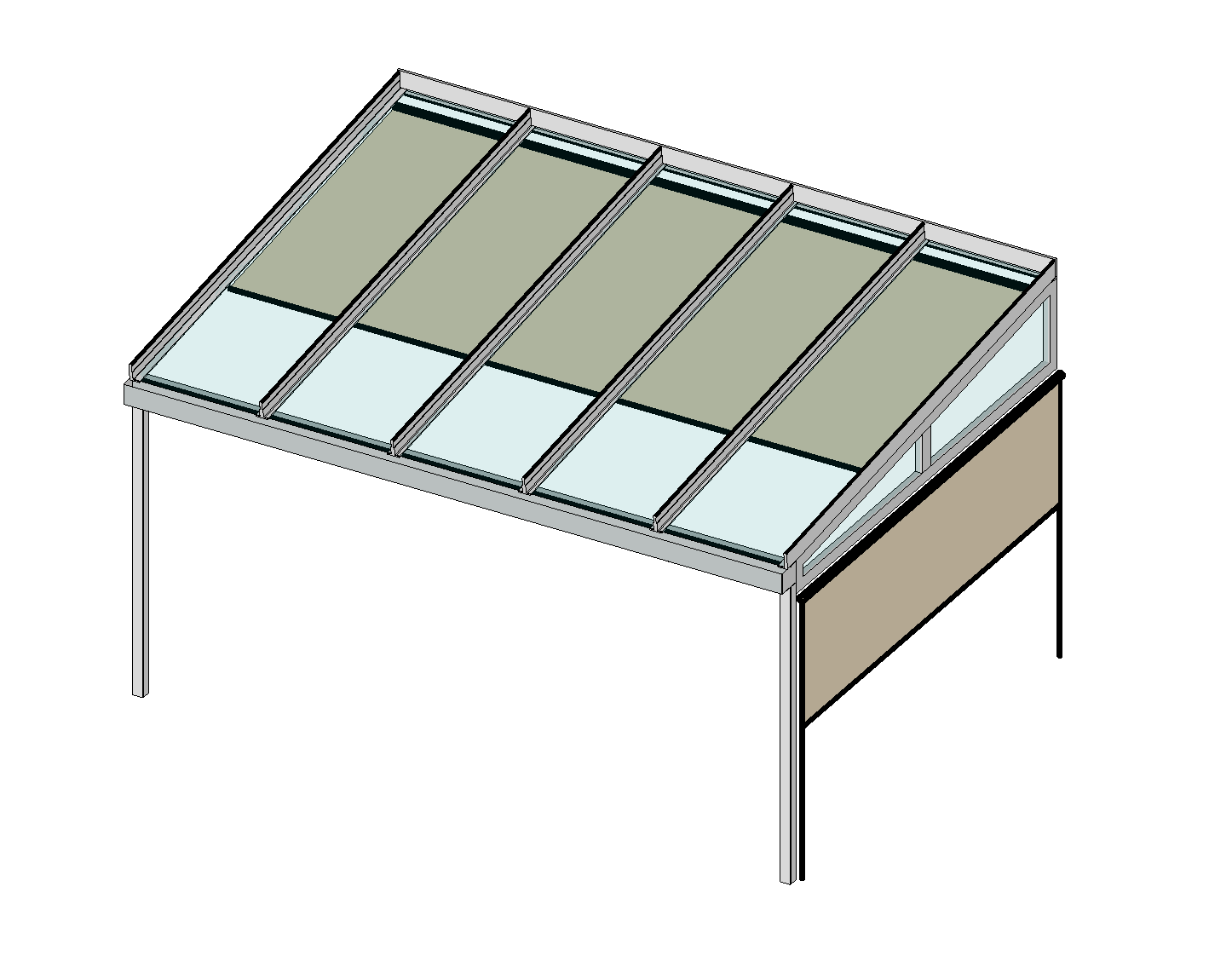

Terrassendach TerraSmart® Classic-Line mit Unterglasmarkise und Senkrechtmarkise



Für unseren Kunden aus Magdeburg planen wir aktuell ein Terrassendach TerraSmart® Classic-Line mit zwei Stützen. Hierzu wird für die Innenbeschattung eine Unterglasmarkise angebracht und seitlich wird auf der rechten Seite eine Senkrechtmarkise befestigt.

Um den perfekten Schutz vor der Sonne zu bieten, wird oberhalb im Dreieck ein mattiertes Glas eingearbeitet.

Sie planen auch eine Überdachung und sind sich aber nicht sicher, welche Möglichkeiten es gibt? Dann melden Sie sich einfach bei uns. Wir beraten Sie gerne. Auch eine Vorort Besichtigung unter Berücksichtung der Entfernung wird mit einem Aufmaß direkt von Herrn Friedel vorgenommen.

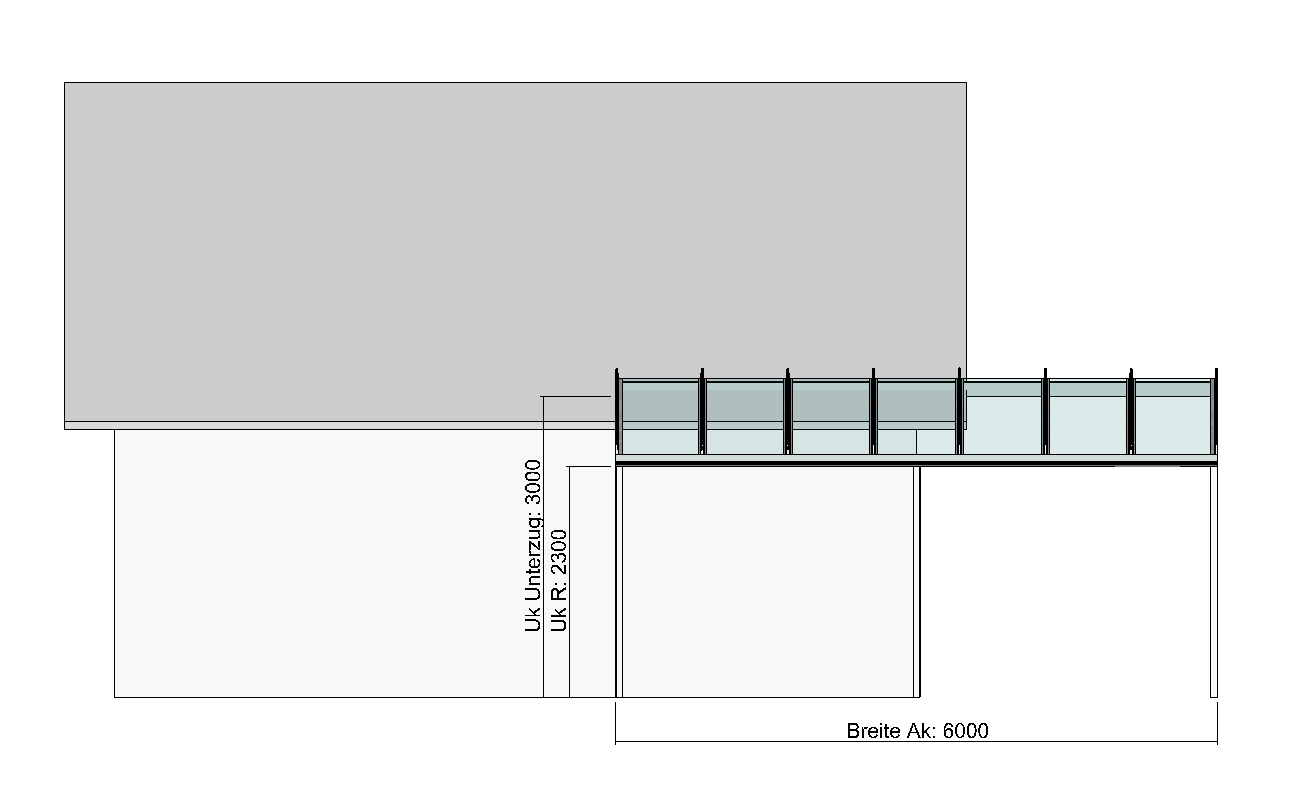

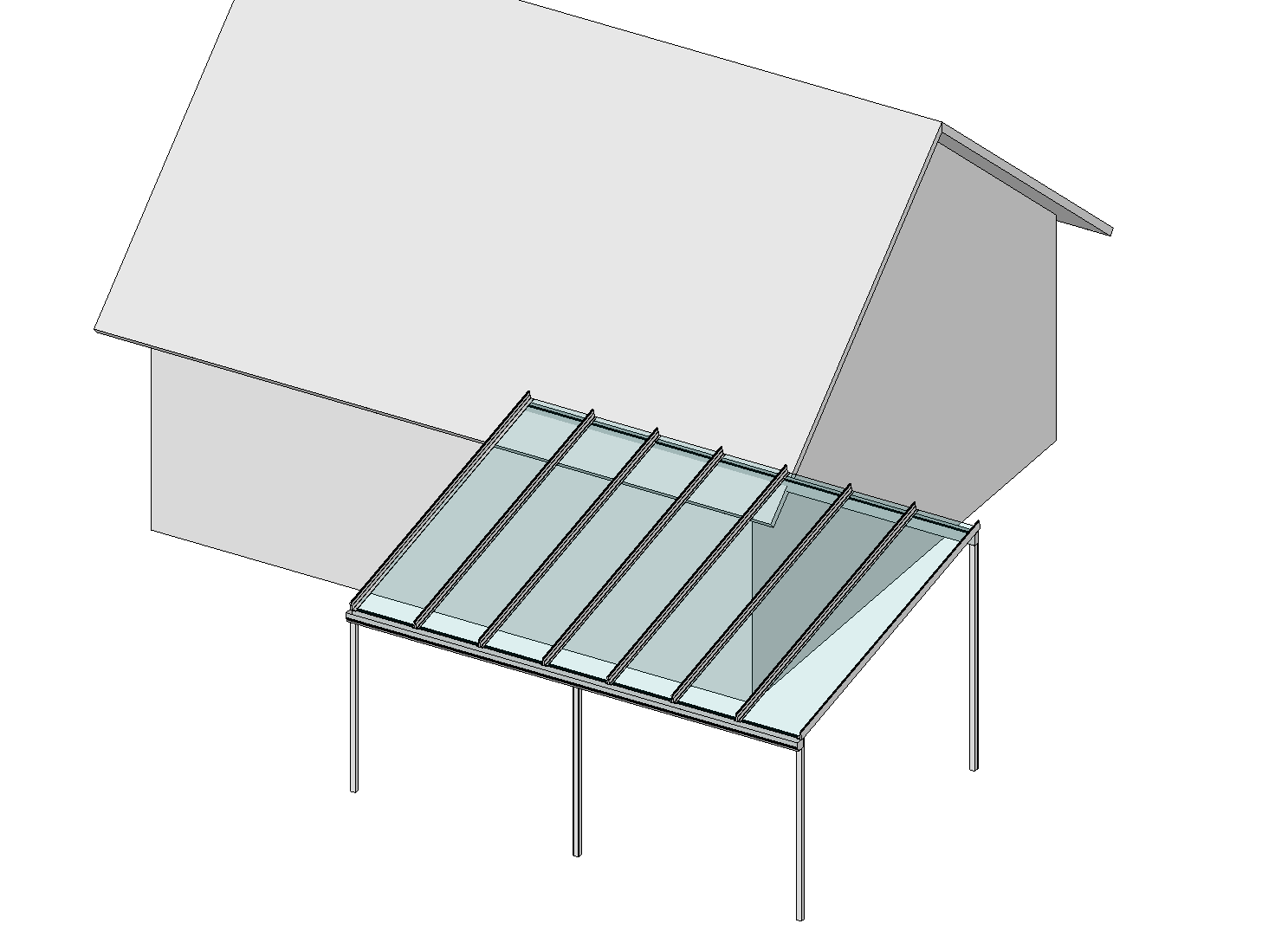

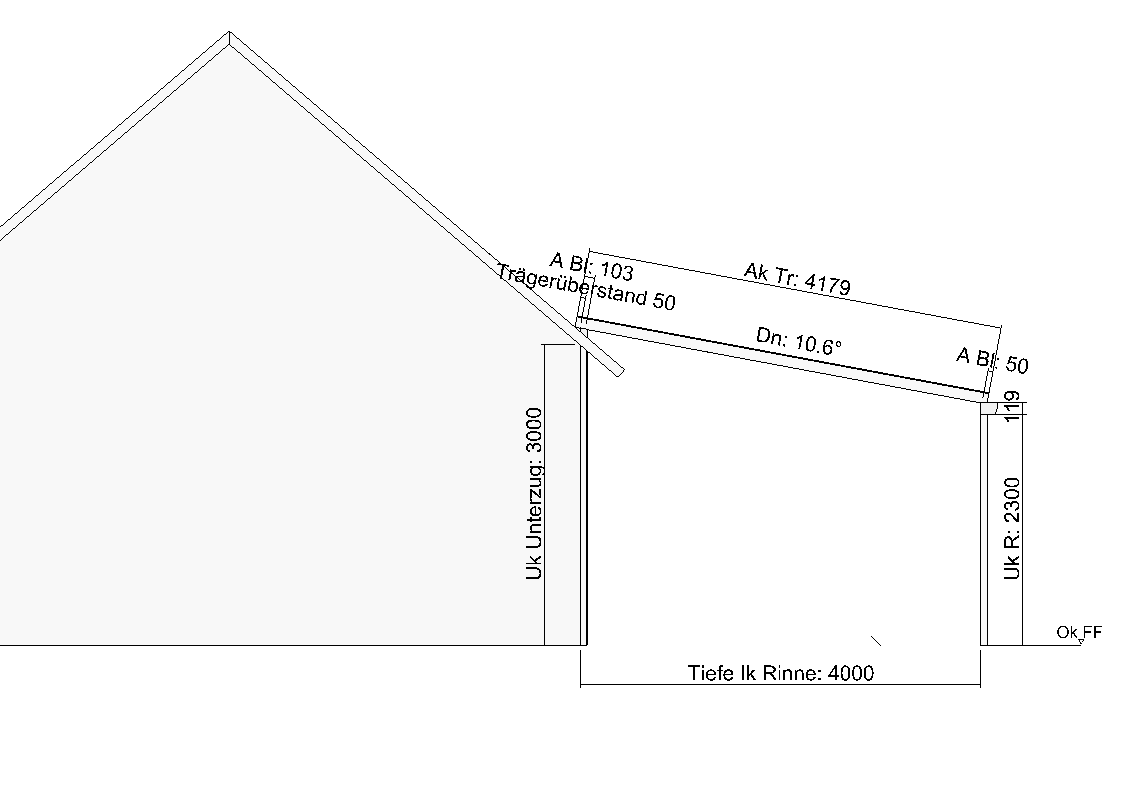

Terrassendach Classic-Line mit Aufdachmontage und seitlichen Überstand



Für unseren Kunden aus Hohenwarthe planen wir aktuell ein Terrassendach TerraSmart® Classic-Line mit Aufdachmontage und seitlichen Überstand mit zusätzlicher Stütze.

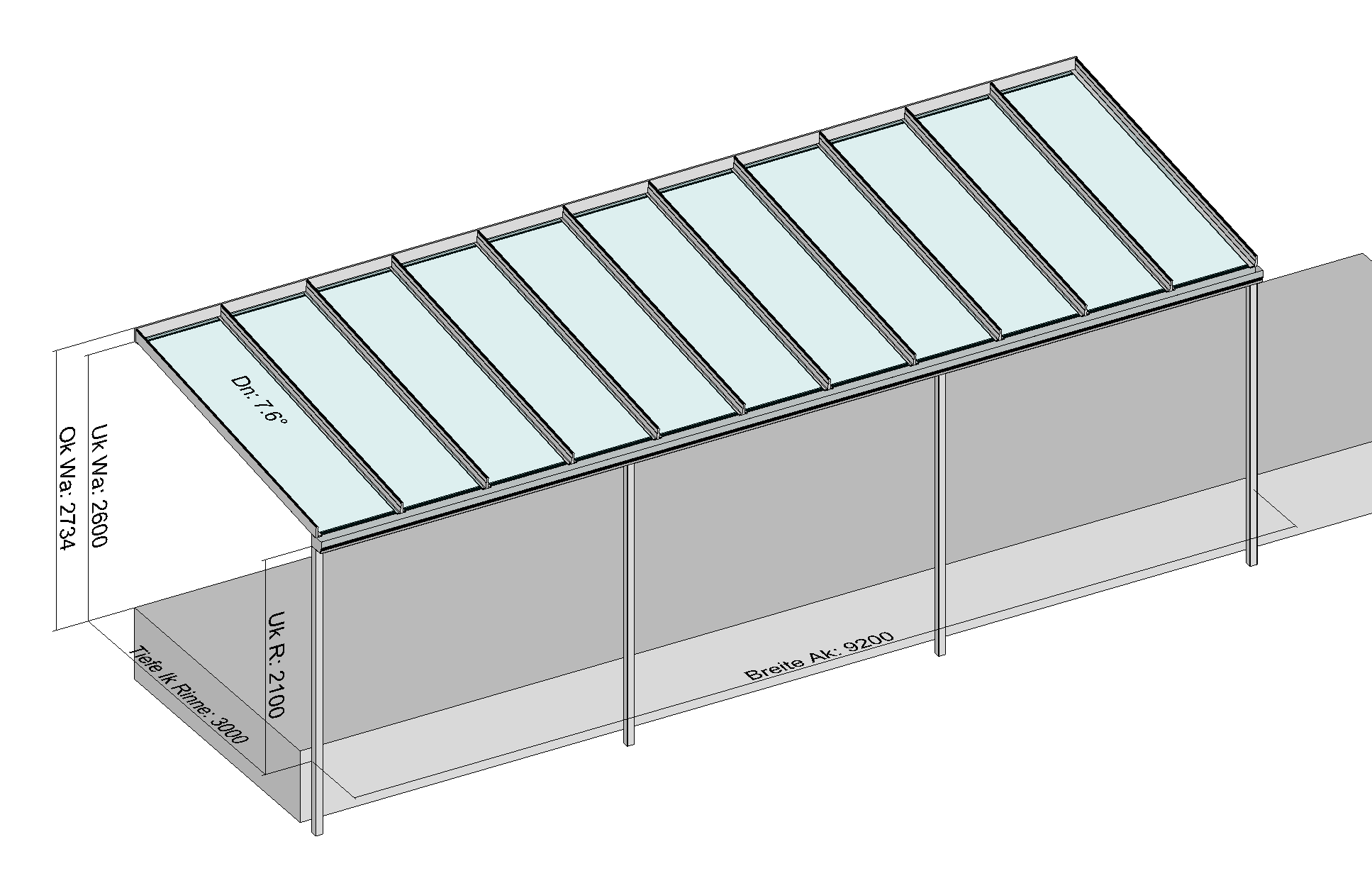

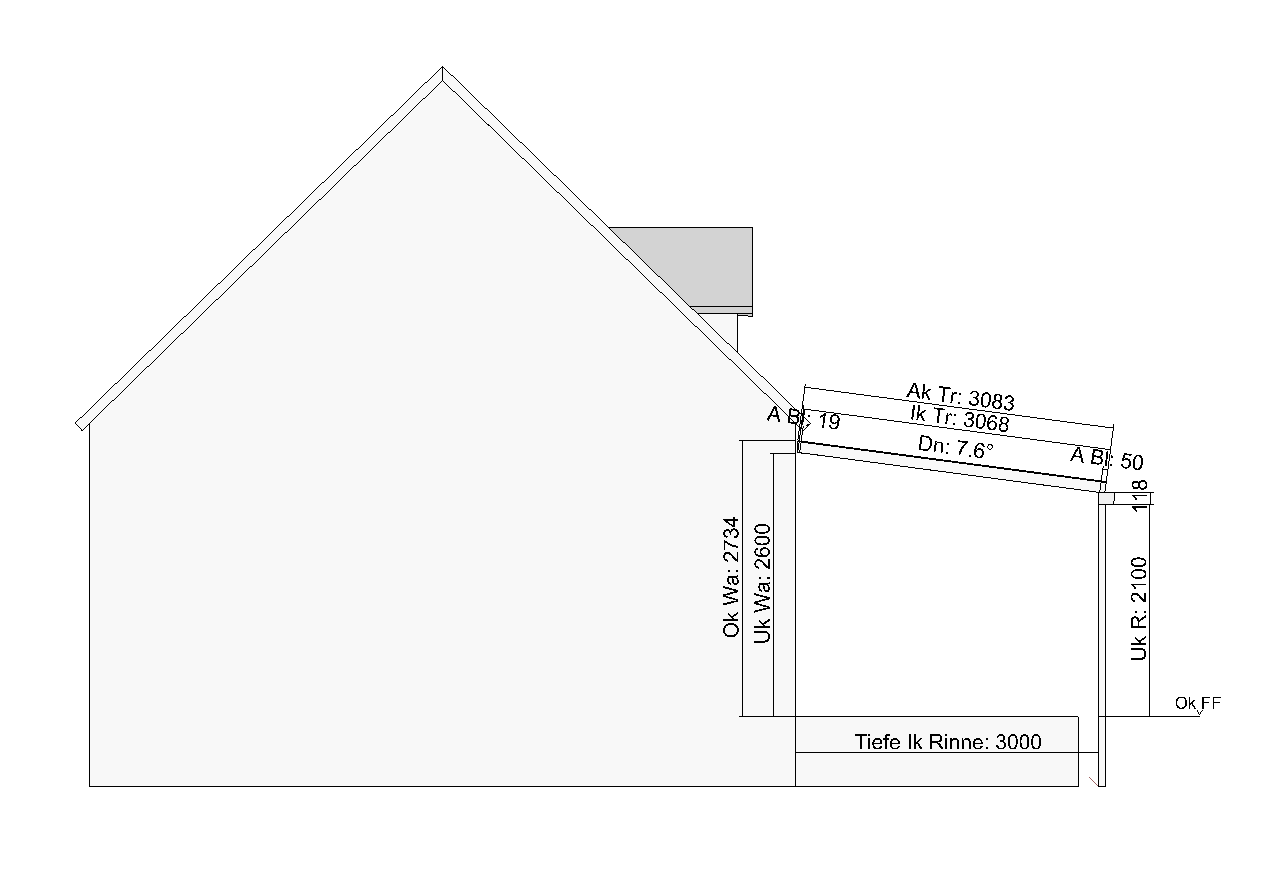

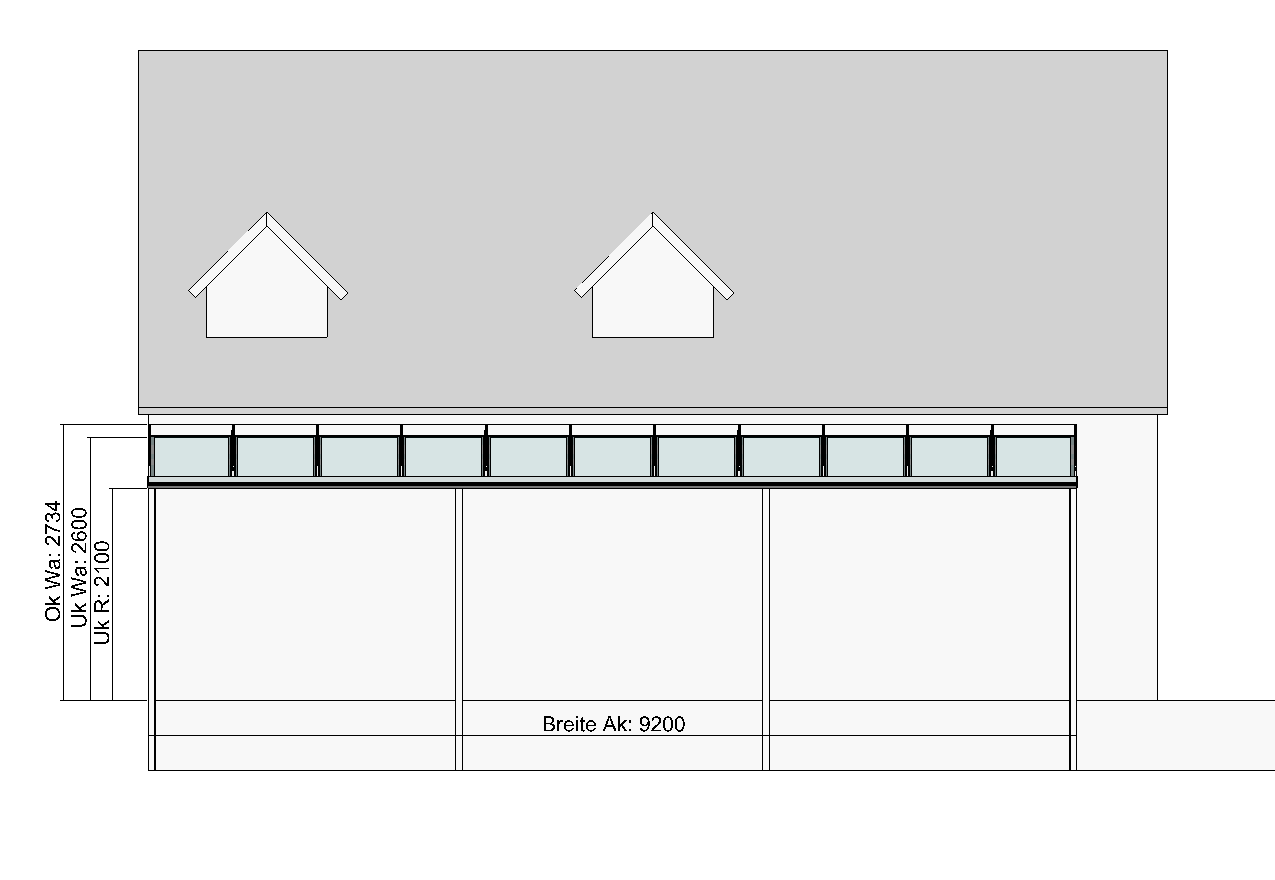

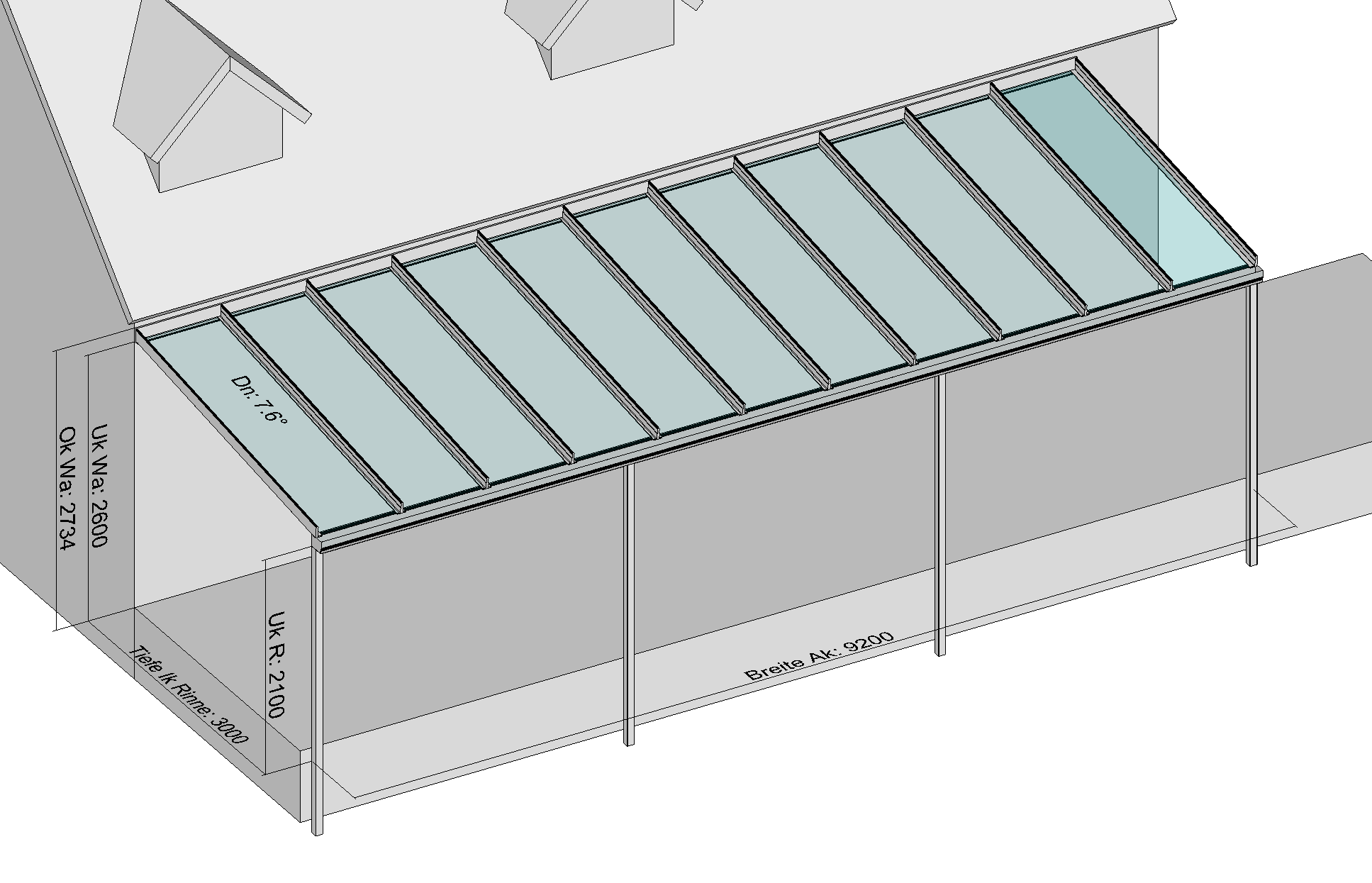

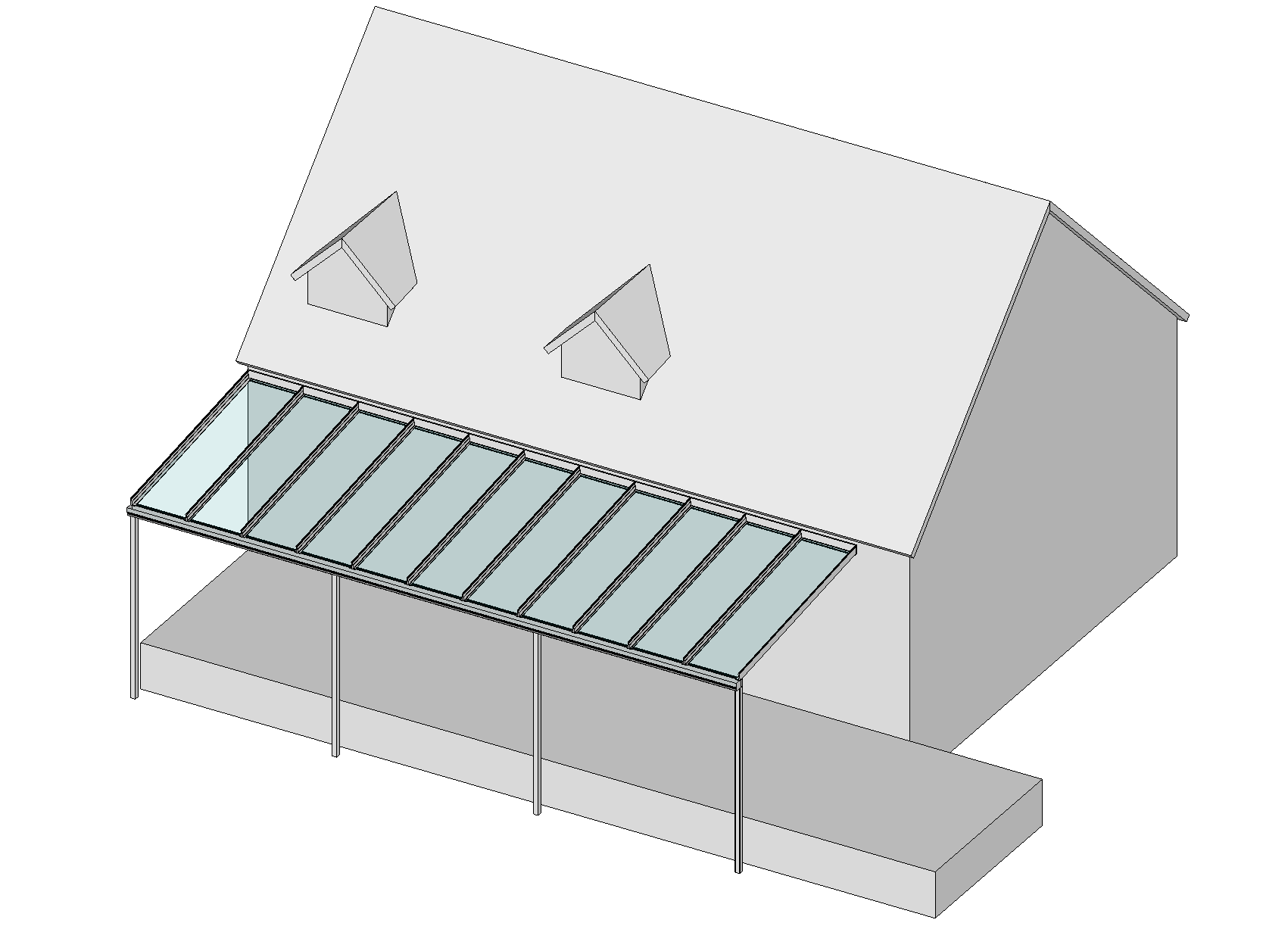

Terrassendach Classic-Line mit Stützen vor erhöhter Terrasse



Für unseren Kunden aus Magdeburg planen wir aktuell eine Terrassenüberdachung Classic Line mit Stützen vor erhöhter Terrasse. Die Abmaße sind 9200 mm x 3000 mm.

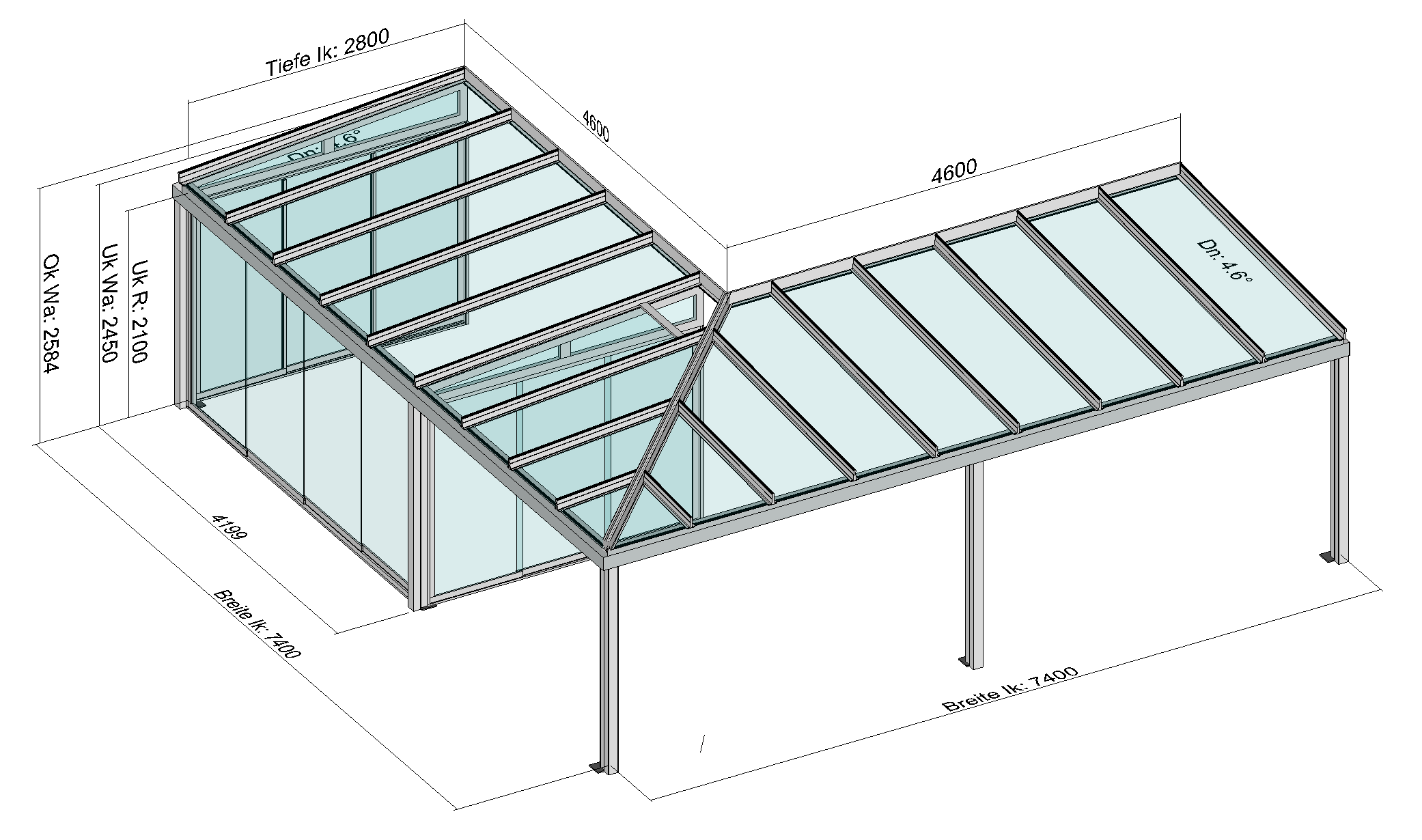

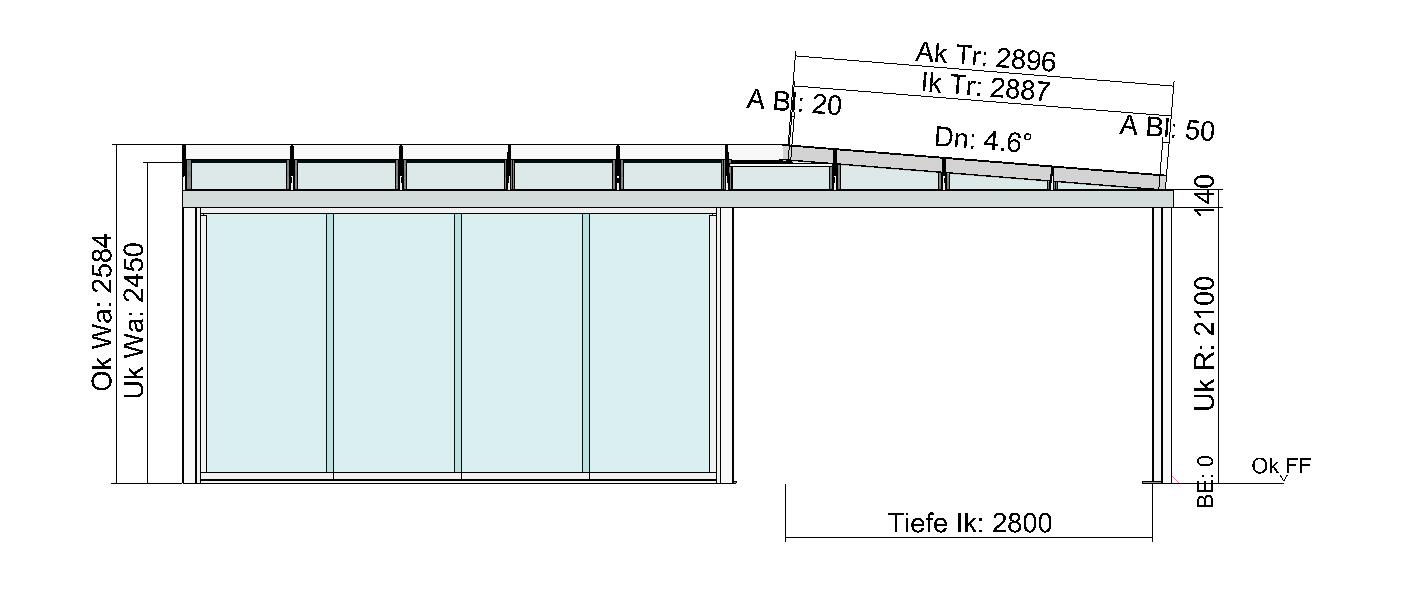

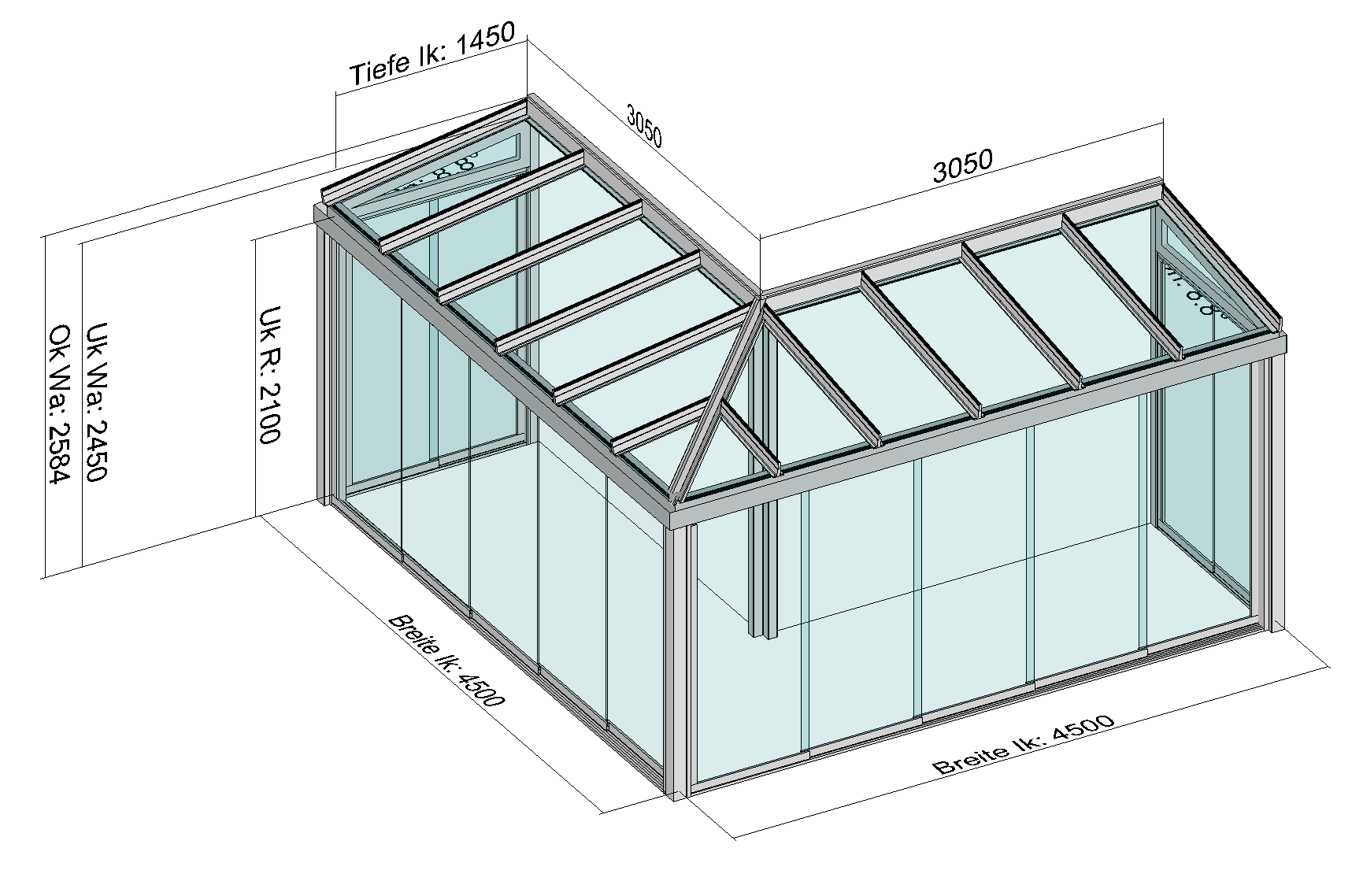

Entwurf freistehende Eck Terrassenüberdachung mit Schiebeanlagen



Für unseren Kunden aus Leipzig planen wir aktuell eine freistehende Terrassenüberdachung Classic Line über Eck mit Schiebeanlagen Serie 16.

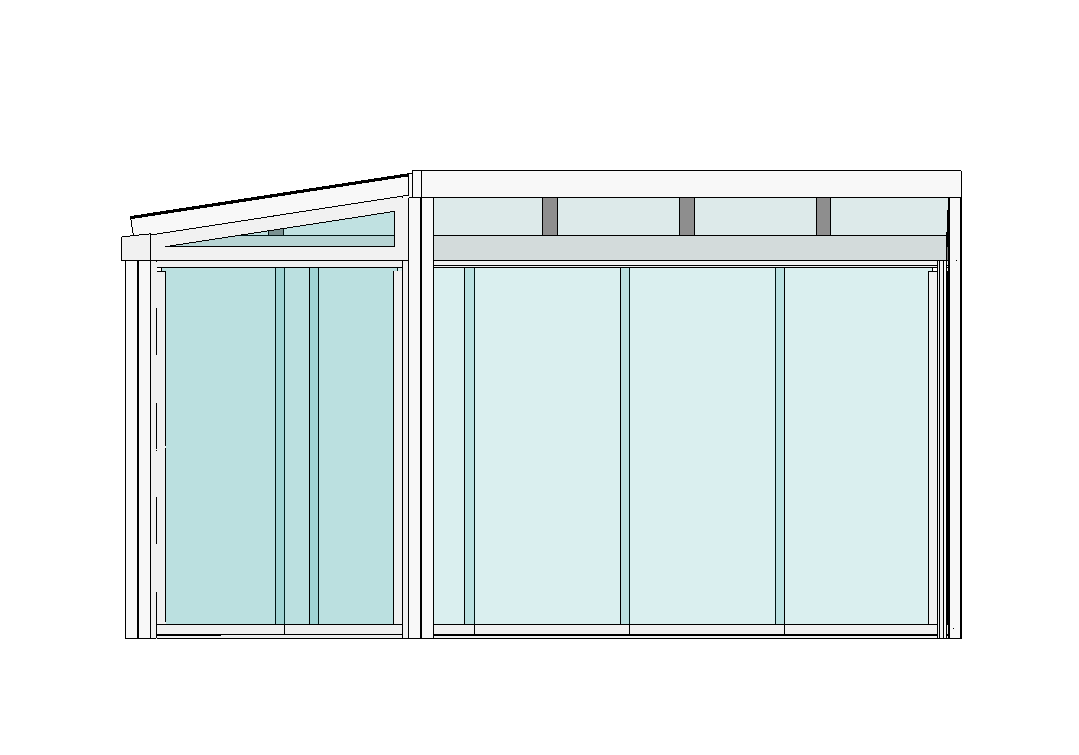

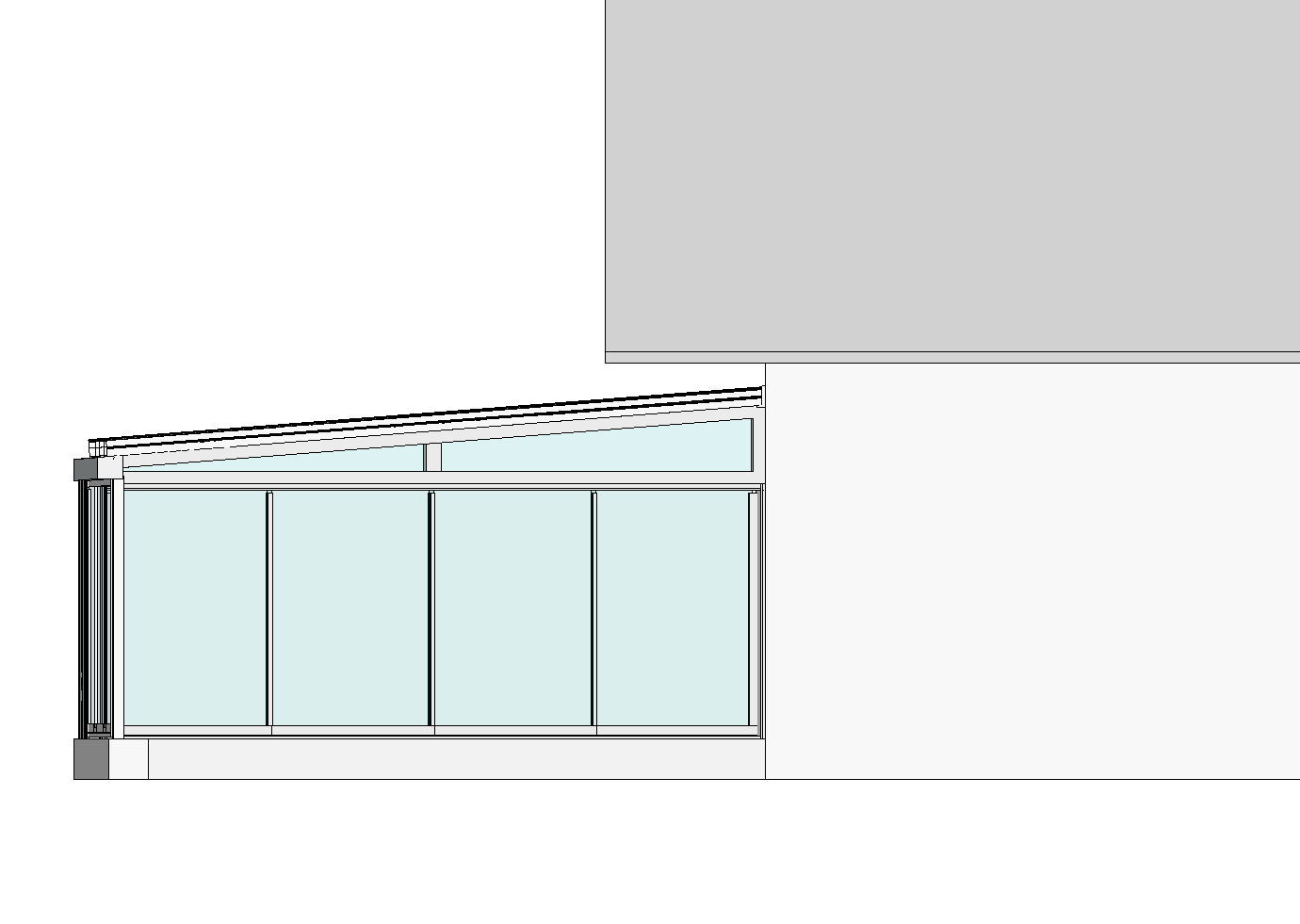

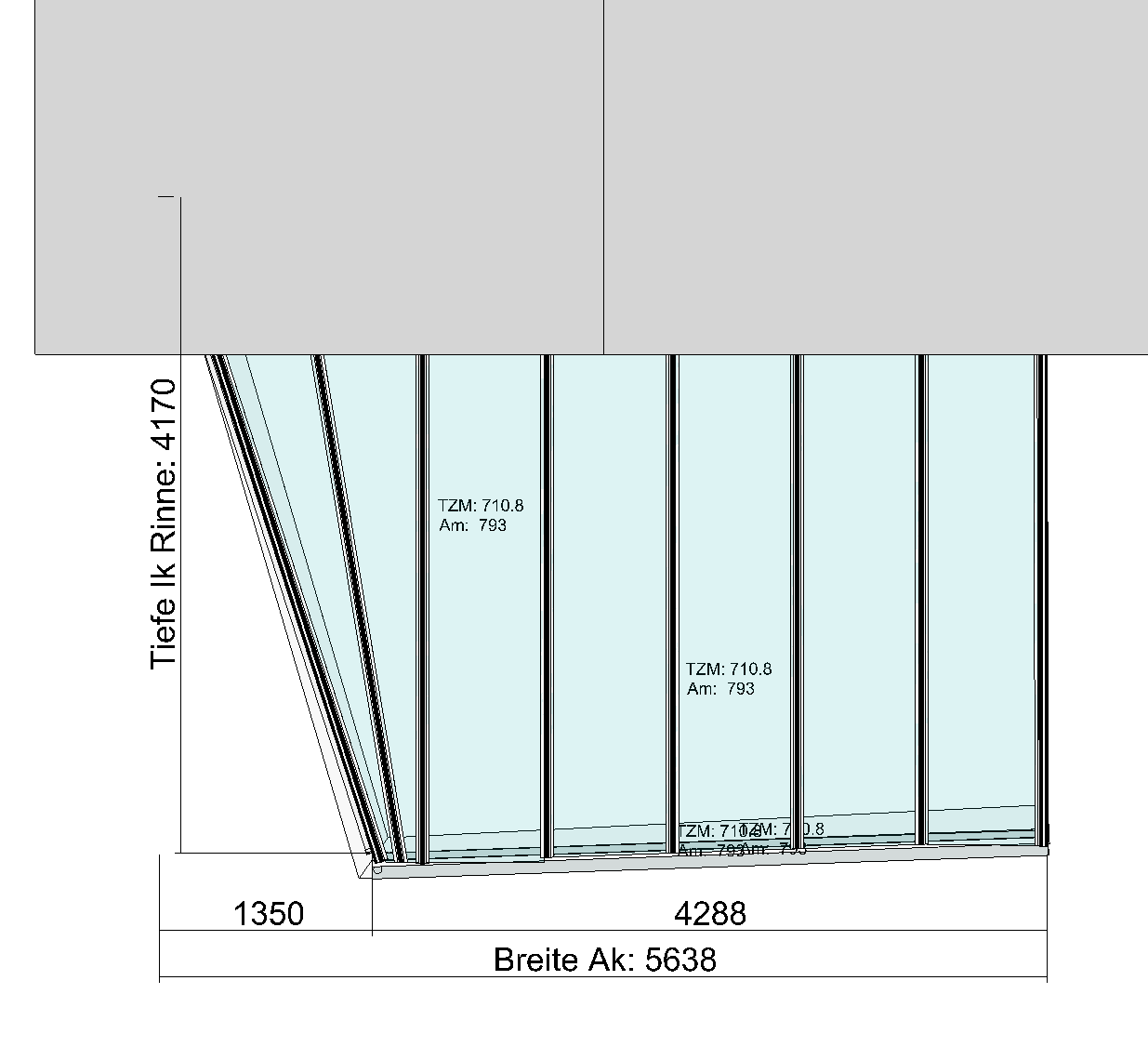

Entwurf Terrassendach Classic-Line mit Schräge auf linker Seite und vorne und Schiebeanlagen



Für unseren Kunden aus Gifhorn OT Garmsen planen wir aktuell eine Terrassenüberdachung Classic Line mit Schräge auf linker Seite und vorne und Schiebeanlagen Serie 16.

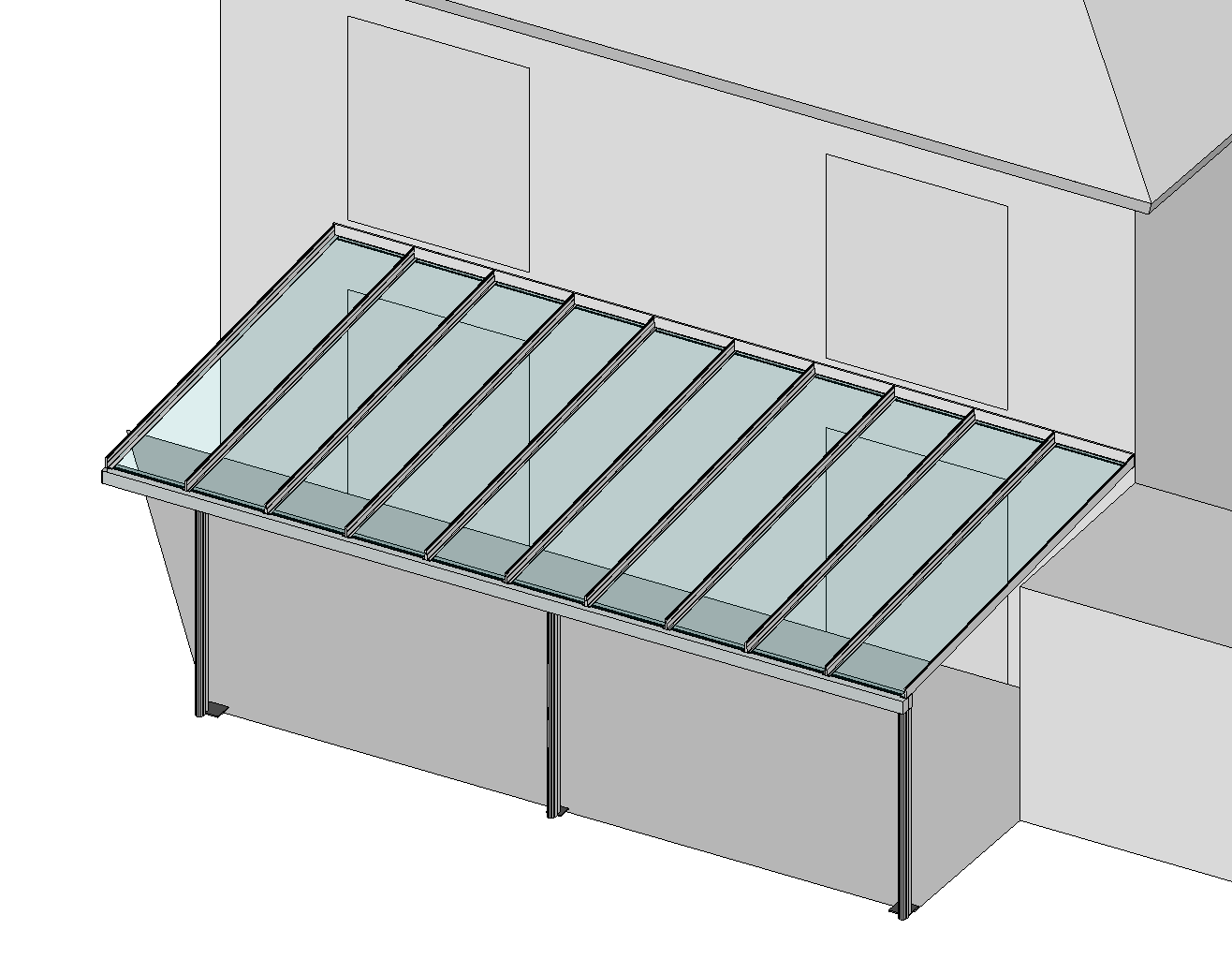

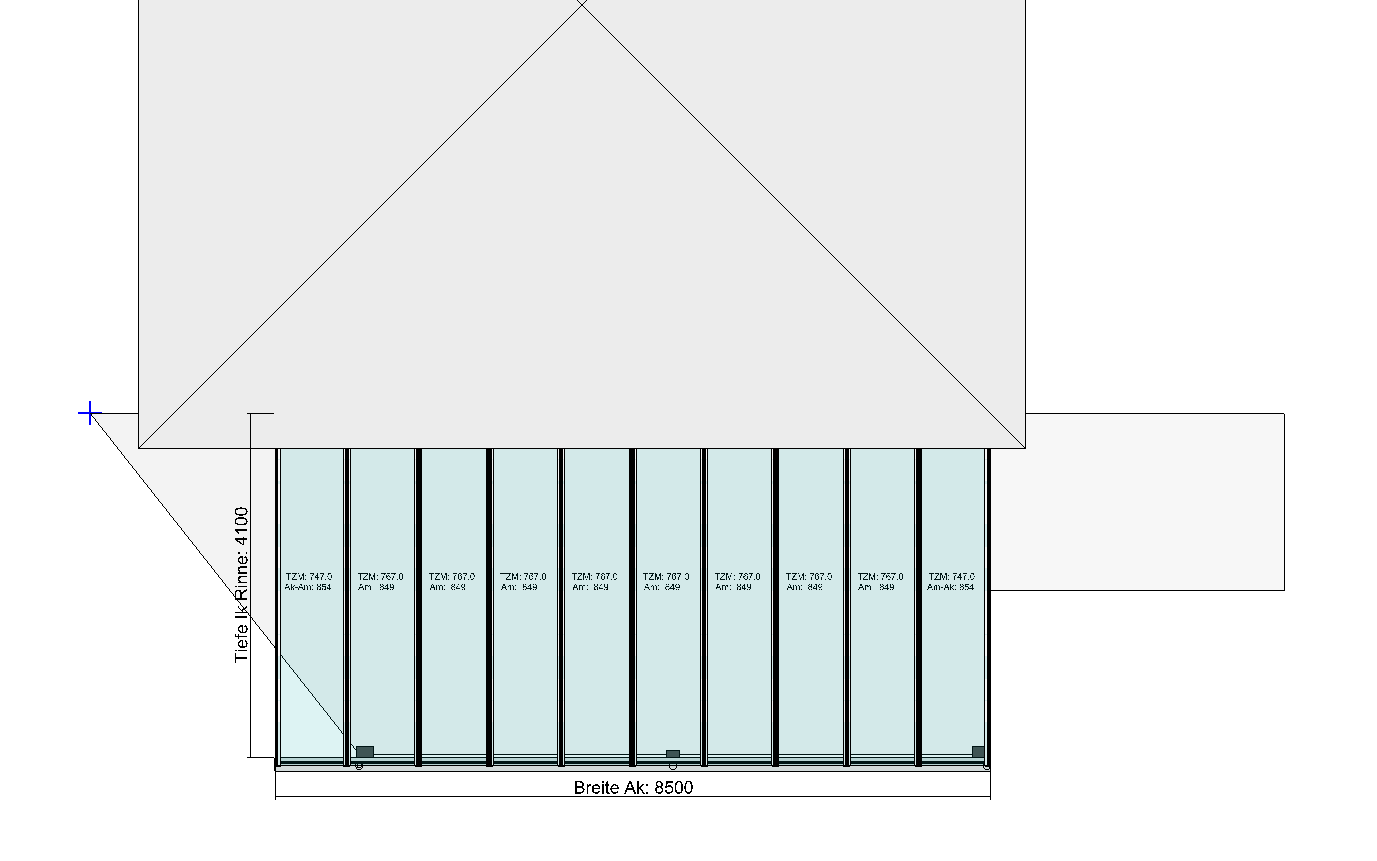

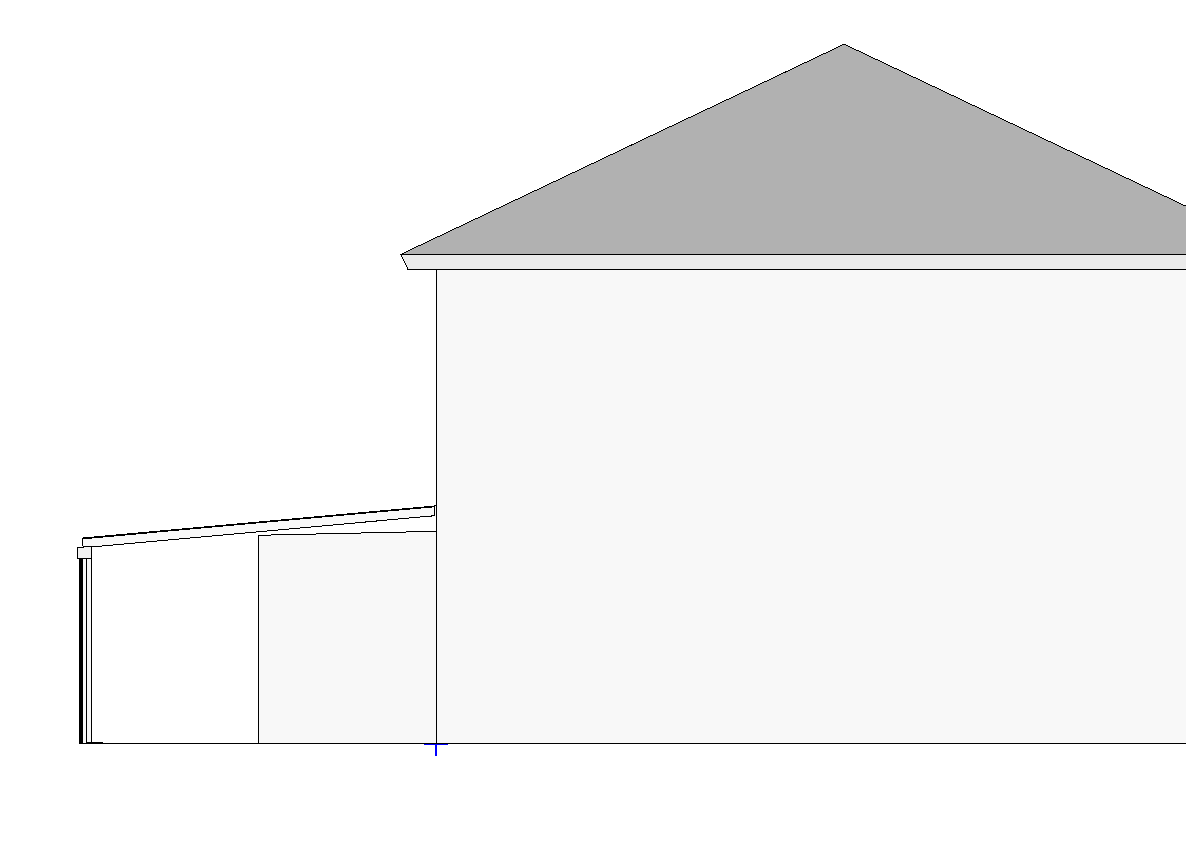

Entwurf Terrassendach Classic-Line mit eingerückter Stütze



Dieses Terrassendach Terra Smart Classic- Line montieren wir demnächst an einer modernen Stadtvilla mit Garage in Bernburg.
An der rechten Seite endet das Terrassendach direkt an der Garage. Die seitliche Öffnung zwischen Terrassendach und Garage kann noch geschlossen werden.
Auf der linken Seite haben wir die Terrassenform mit aufgenommen und die Stütze 1 m eingerückt, um sich optisch besser an die vorhandenen Bedingungen anzupassen.
Das Glas wird in 4,10 m Länge durchgehend ohne Unterteilung verarbeitet. Das ist optisch sehr ansprechend und die Entwässerung funktioniert problemlos und hinterlässt keine Verschmutzung auf dem Dach.

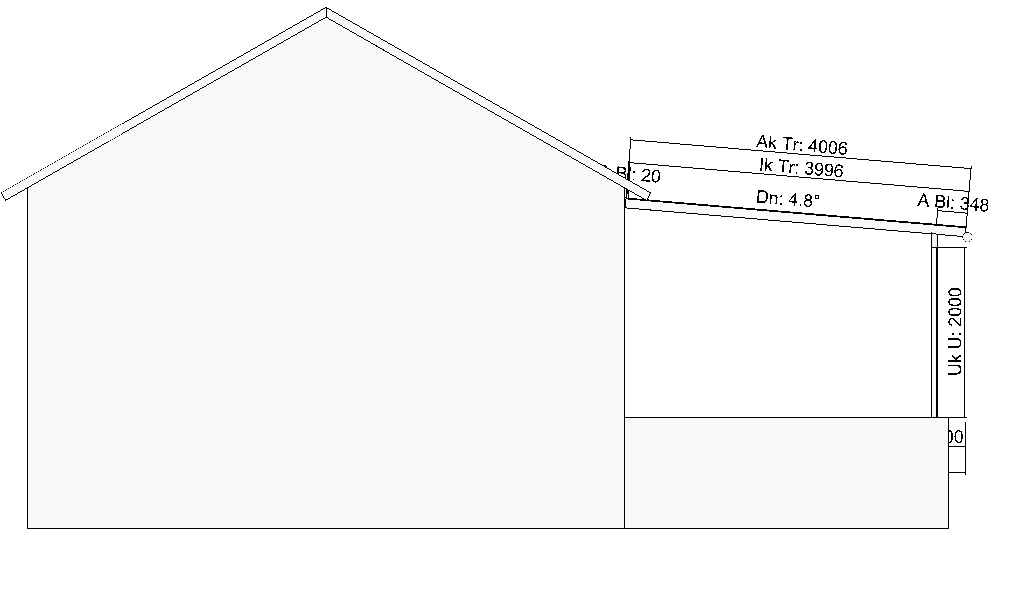

Planung eines Terrassendachs auf einer Garage oder Kellerraum



Dieses Terrassendach TerraSmart Elegant-Line planen wir gerade für einen Kunden in Hohenwarthe bei Magdeburg (Sachsen-Anhalt). Die vorhandene Bausituation findet man recht häufig vor: Die vorhandene Terrasse ist um ca. 1,5 Meter erhöht über das Geländeniveau. Darunter befindet sich meist ein Kellerraum oder eine Garage. Im Laufe der Jahre entstehen bei dieser Bausituation häufig Probleme mit der Dichtheit der Terrasse, Wände oder die Decke der darunterliegenden Garage oder des Kellerraumes werden feucht.

Anstatt hier kostenintensive Abdichtungsarbeiten durchführen zu lassen, tragen sich viele Bauherren mit dem Gedanken die Terrassen mit einer Glasüberdachung ausstatten zu lassen. Das ist eine gute Idee, wie wir finden. Das gesparte Geld für die Abdichtung des Terrassenbodens kann in die Terrassenüberdachung investiert werden. So gewinnt man neben einem trockenen Kelleraum sehr viel Lebensqualität durch ein schönes TerraSmart Terrassendach. Fortan können Sie Ihre Terrasse bei (fast) jedem Wetter nutzen.

Für TerraSmart ® Terrassendächer gibt es natürlich auch passende Seitenwände, sowie Markisen und praktische Beschattungsmöglichkeiten.

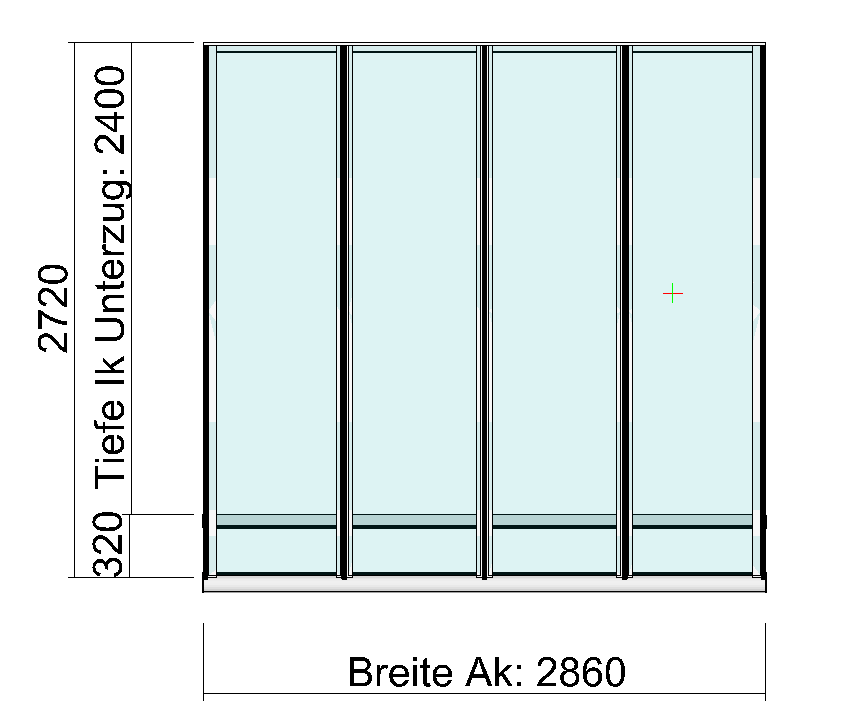

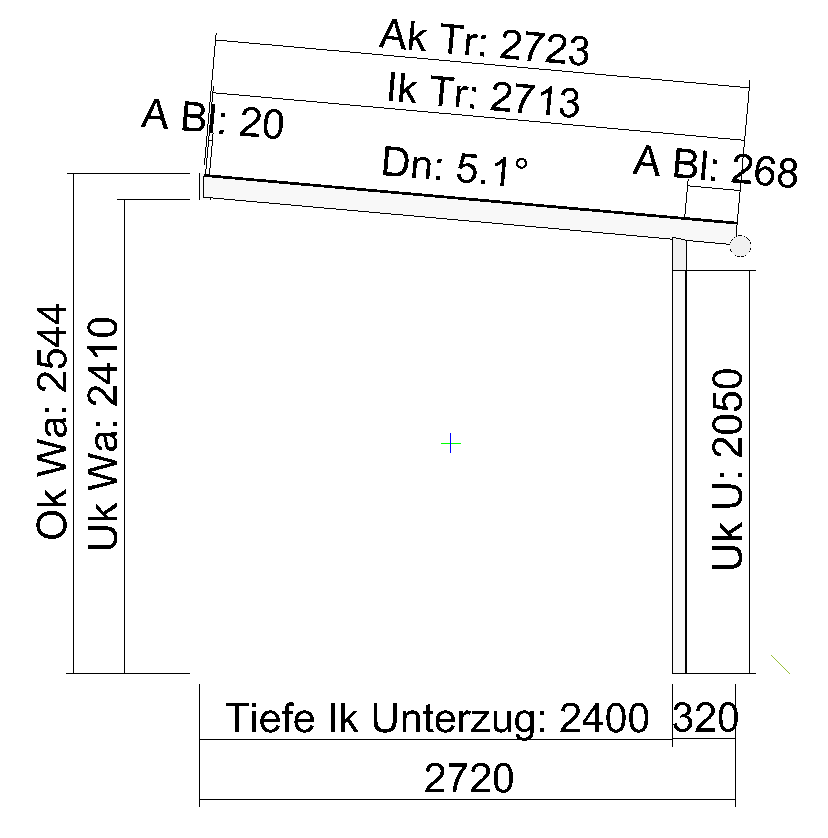

Entwurf Eingangsüberdachung mit Glaselement im Frontbereich



Hier sehen Sie einen ersten Entwurf für die geplante Eingangsüberdachung für einen Kunden in Kempten (Allgäu).

Bei freitragenden Vordächern beträgt die maximale Tiefe 1,3 - 1,5 Meter. Wird ein Vordach mit größerer Tiefe gewünscht, kommt eine Eingangsüberdachung mit Stützen zum Einsatz.

Es handelt sich hierbei um eine Aluminiumkonstruktion mit VSG-Glasfüllung. Das macht den Eingangsbereich angenehm hell. Auf Wunsch kann das Dach auch mit eine Alucobondplatte gefüllt werden. Im Frontbereich ist ein Glaselement mit Alurahmen und VSG Glas geplant. Dieses Element sorgt für zusätzlichen Wetterschutz vor der Haustür bzw. im gesamten Eingangsbereich. Die Stützen wurden, wie in der Zeichnung dargestellt, seitlich leicht eingerückt. Auf Wunsch können die Stützen auch außen angeorndnet werden.

Wird kein Frontelement gewünscht, kann ein zusätzlicher Wetterschutz des Eingangsbereiches auch durch einen größeren Überstand der Dachfläche über die Stützen realisiert werden.

Alles Maße und Größen können frei angepasst werden.

Für kleinere Überdachungen im Eingangsbereich kommen freitragende Haustürvordächer zum Einsatz. Auf der Seite Vordach-Shop.de finden sie eine Übersicht über lieferbare Vordächer.

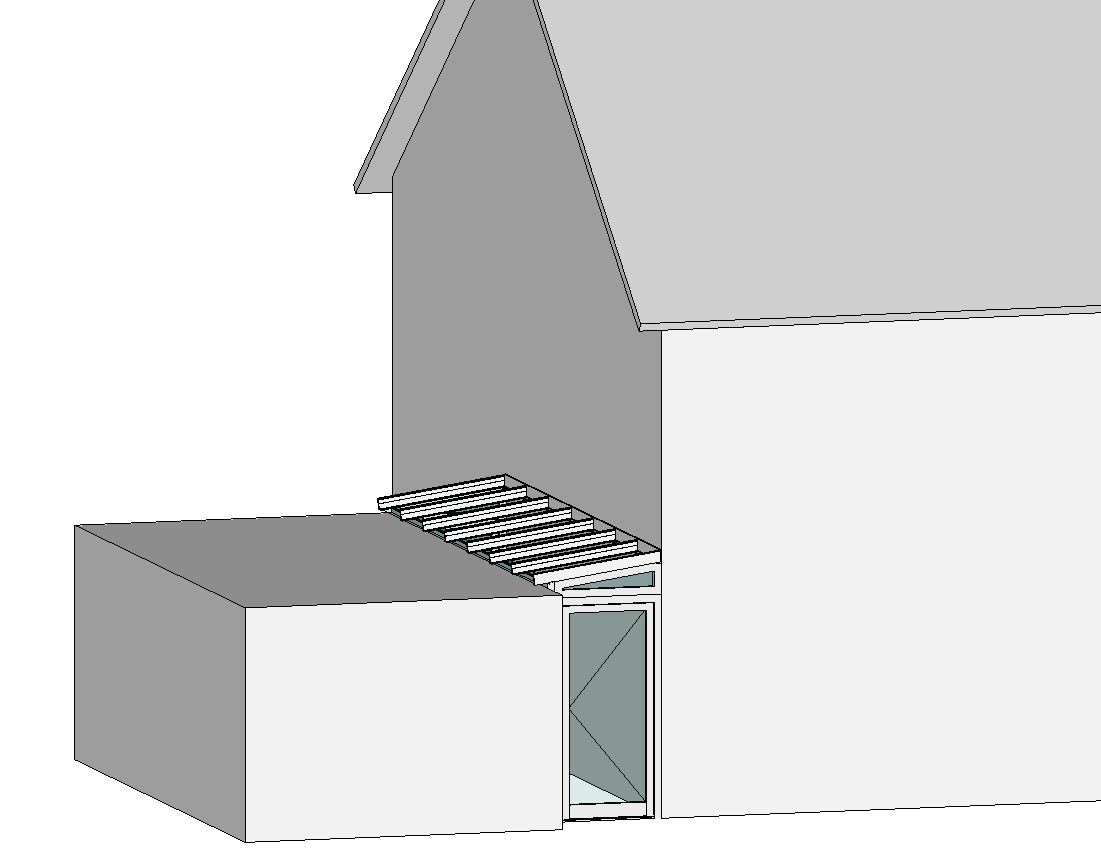

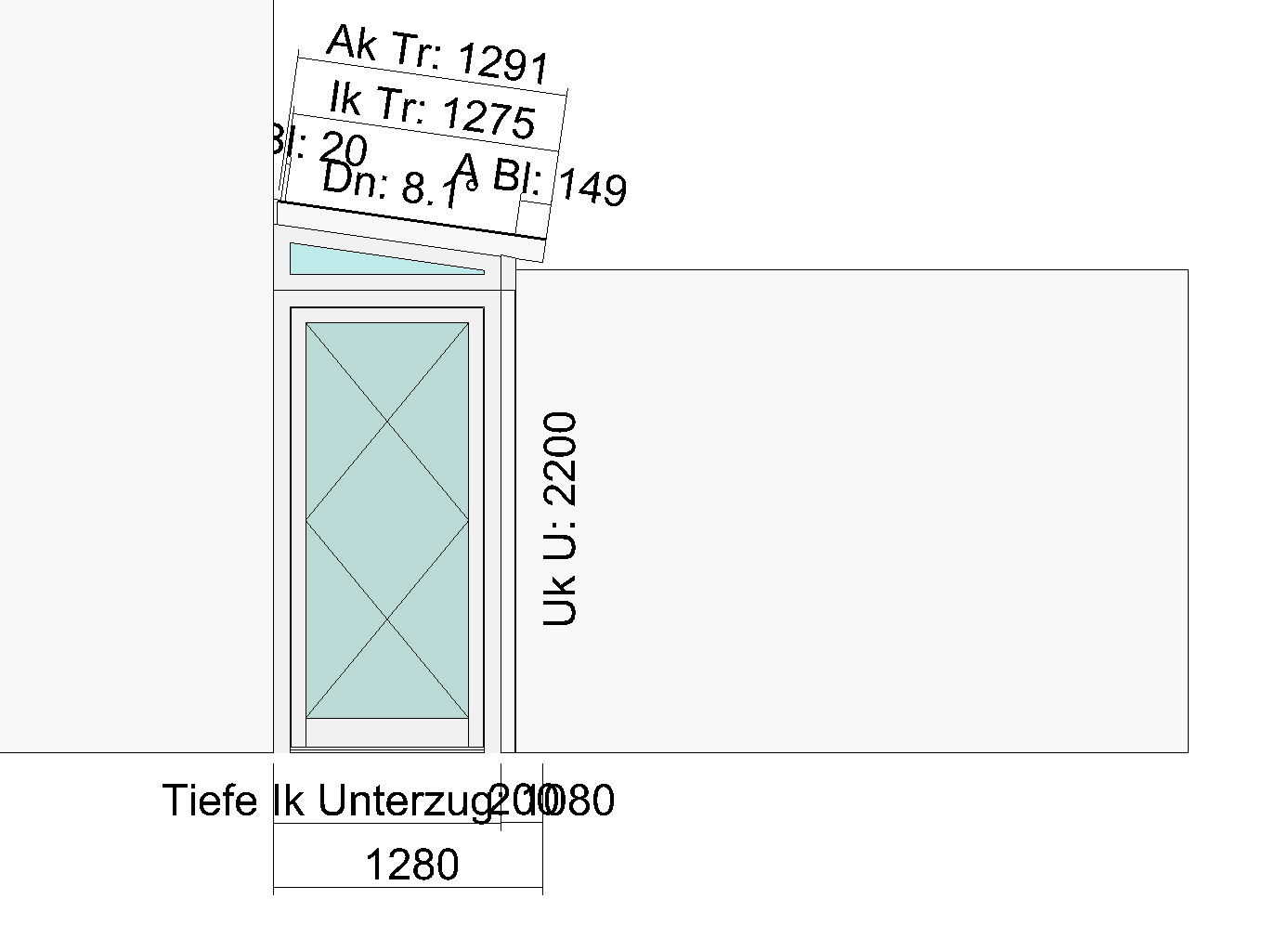

Entwurf Überdachung zwischen Haus und Garage mit Haustürelementen verschlossen



Hier sehen Sie einen ersten Entwurf für die geplante Überdachung für einen Kunden in Düsseldorf (NRW)

Diese Bausituation findet man sehr häufig. Die Garage steht ca. 1-2 Meter vom Wohnhaus entfernt. Zwischen Haus und Garage ist ein schmaler Durchgang.

Häufig besteht der Wunsch, dass dieser Durchgang zwischen Haus und Garage überdacht wird. Damit hier kein dunkler Tunnel entsteht, bietet sich hierfür ein Glasdach förmlich an. Damit ist gewährleistet, dass dieser Bereich dauerhaft hell und transparent bleibt. Wenn dieser Bereich auch genutzt werden soll, um zum Beispeil Fahrräder abzustellen oder der freie Durchgang in den Garten verhindert werden soll, können noch Seitenelemente integriert werden.

Hier wurden zum Beispiel zwei Haustürelemente aus einem Aluminiumrahmen mit VSG Glas eingeplant. Diese Haustürelemente können auf Wunsch nach innen oder nach außen öffnen. Soll der Bereich vor unerwünschten Blicken geschützt werden, können die Türelemente mit satiniertem Glas (Milchglas) oder einer Aluminiumplatte gefüllt werden. Diese Türen sind dann ganz normal mit einem PZ verschließbar.

Grundsätzlich können die Sparren des Glasdaches auf der Garage aufgelegt werden. Dadurch könnten die Stützen eingespart werden. In diesem Falle bestand der Wunsch unseres Kunden, eine freistehende Überdachung zu erreichen, welche keine Verbindung zum Garagendach bekommt.

Die Planung erfolgte mit dem System Terrassendach TerraSamrt Elegant-Line. Auf die vorgehängte Rinne konnte verzichtet werden, das Wasser vom Glasdach kann auf das Garagendach laufen.

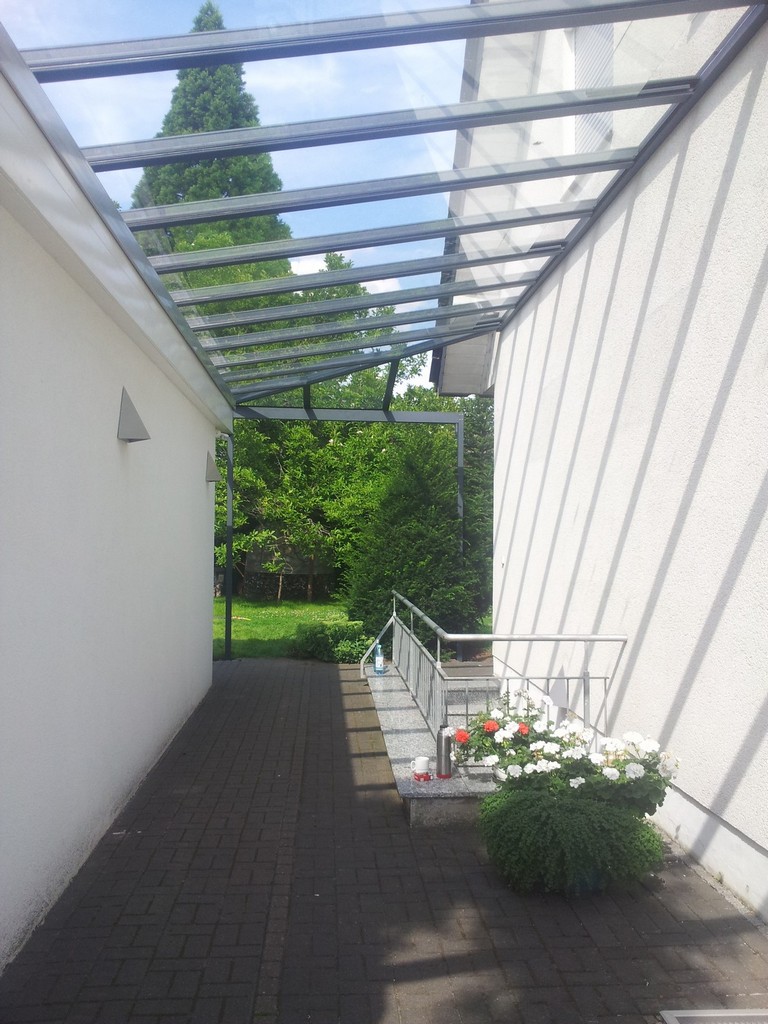

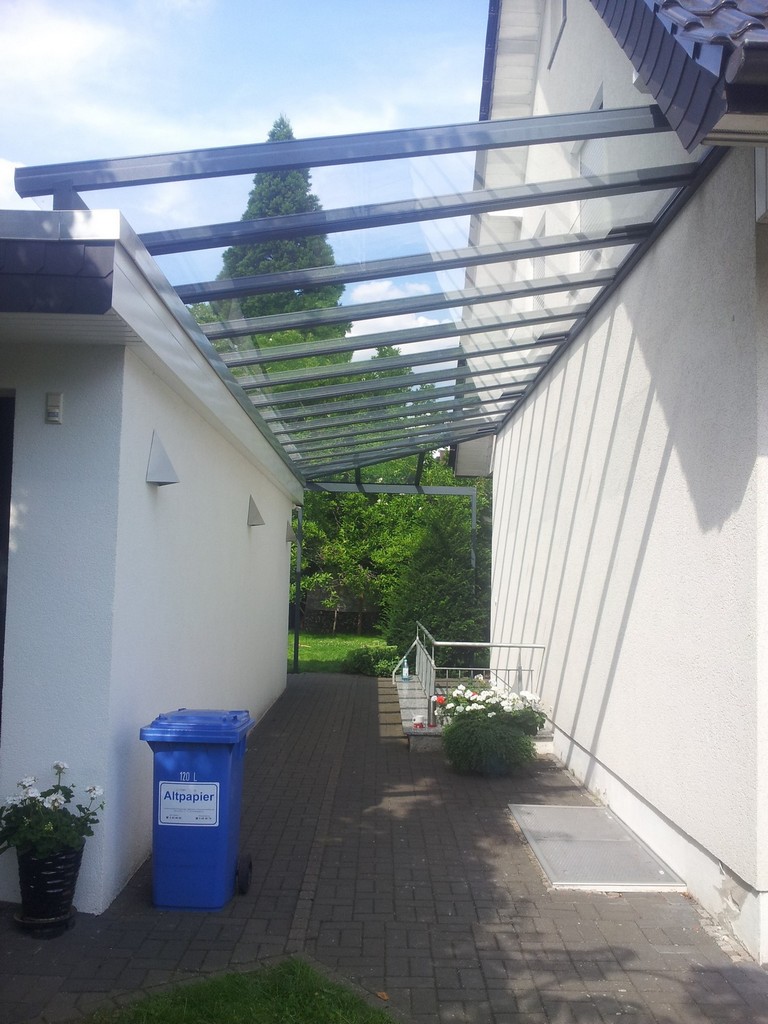

Sie sehen außerdem ein paar Bilder ähnlicher bereits realisierter Objekte.


Entwurf Terrassendach an Stadtvilla

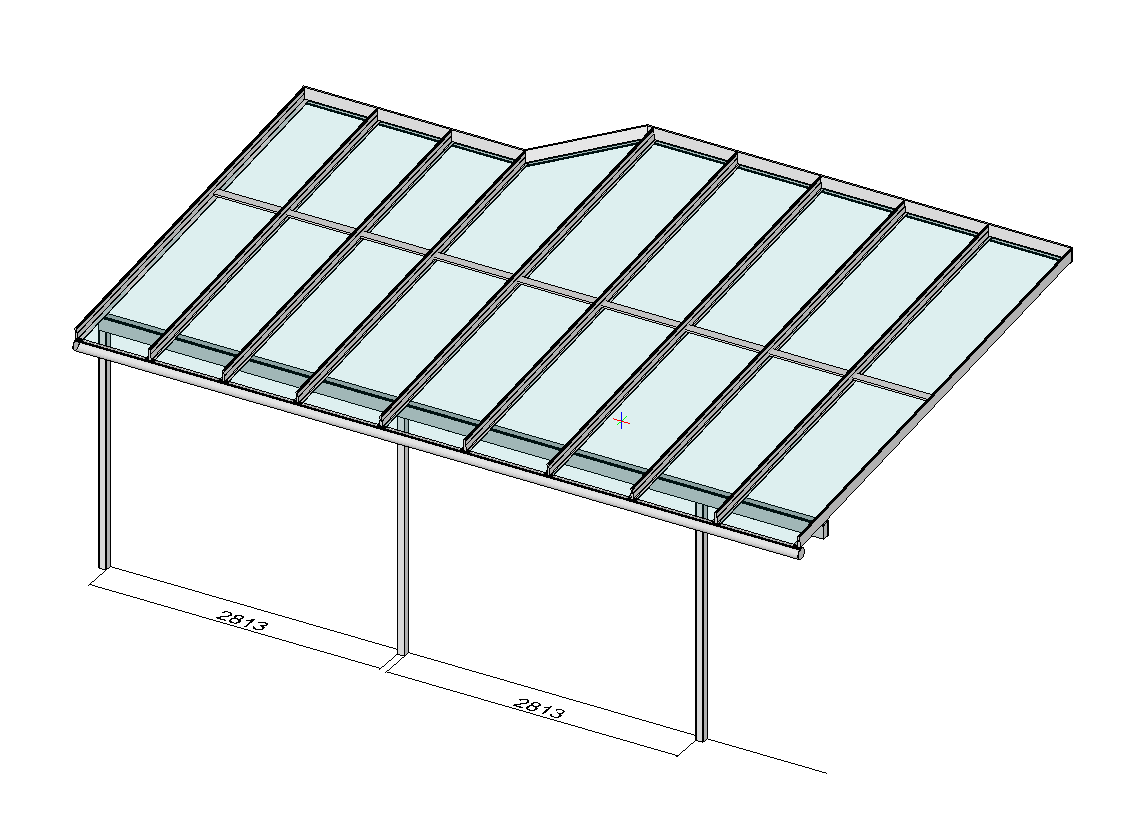

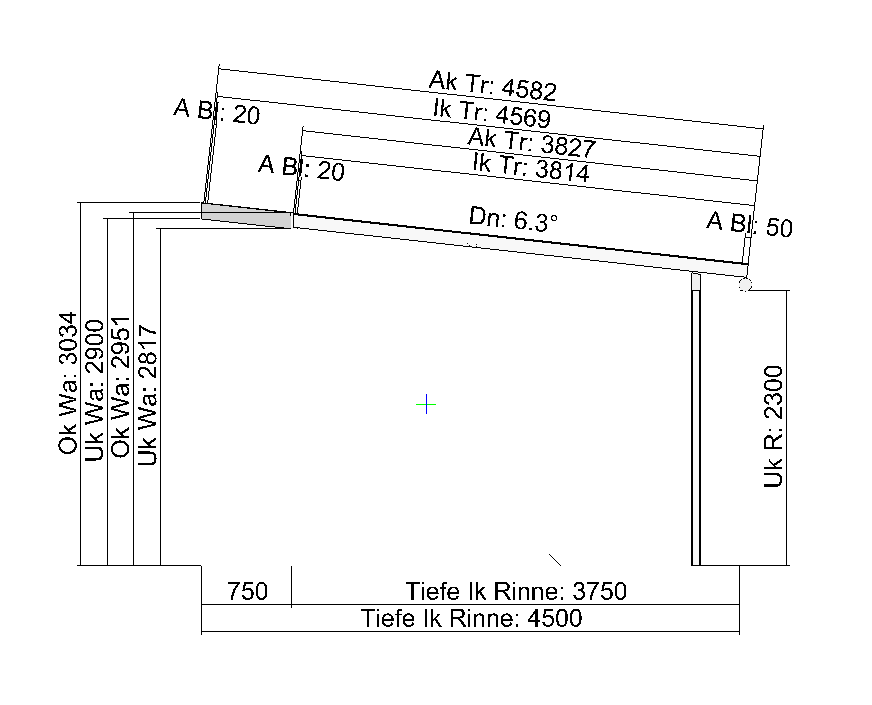

Terrassendach mit Wandversatz

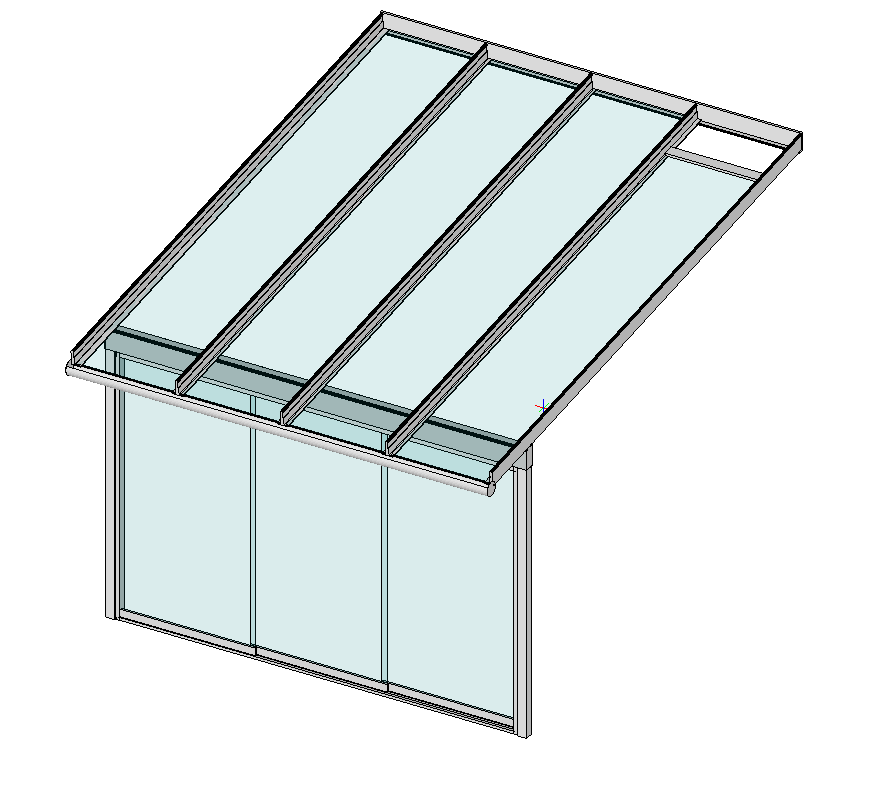

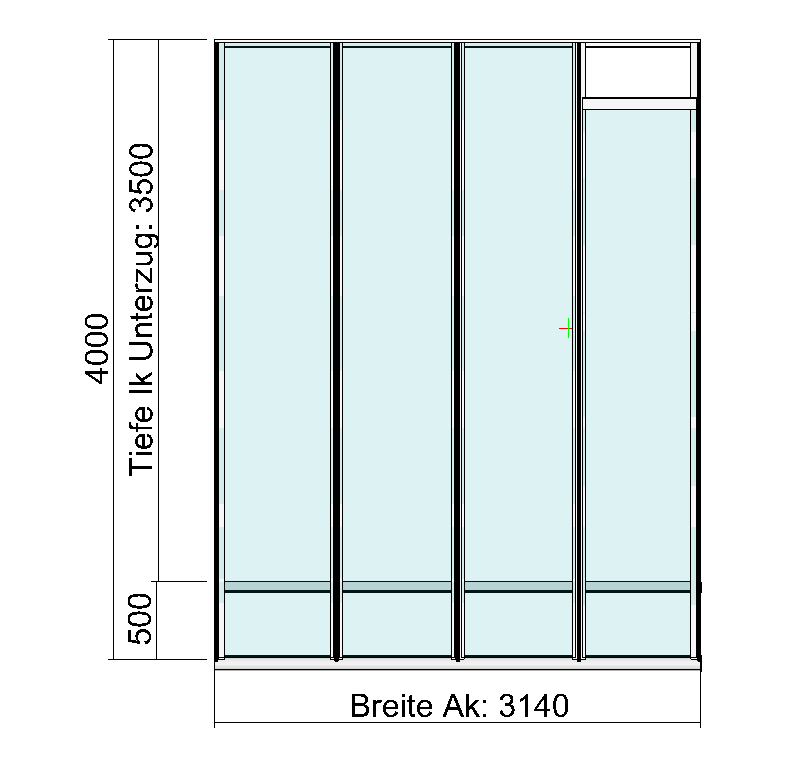

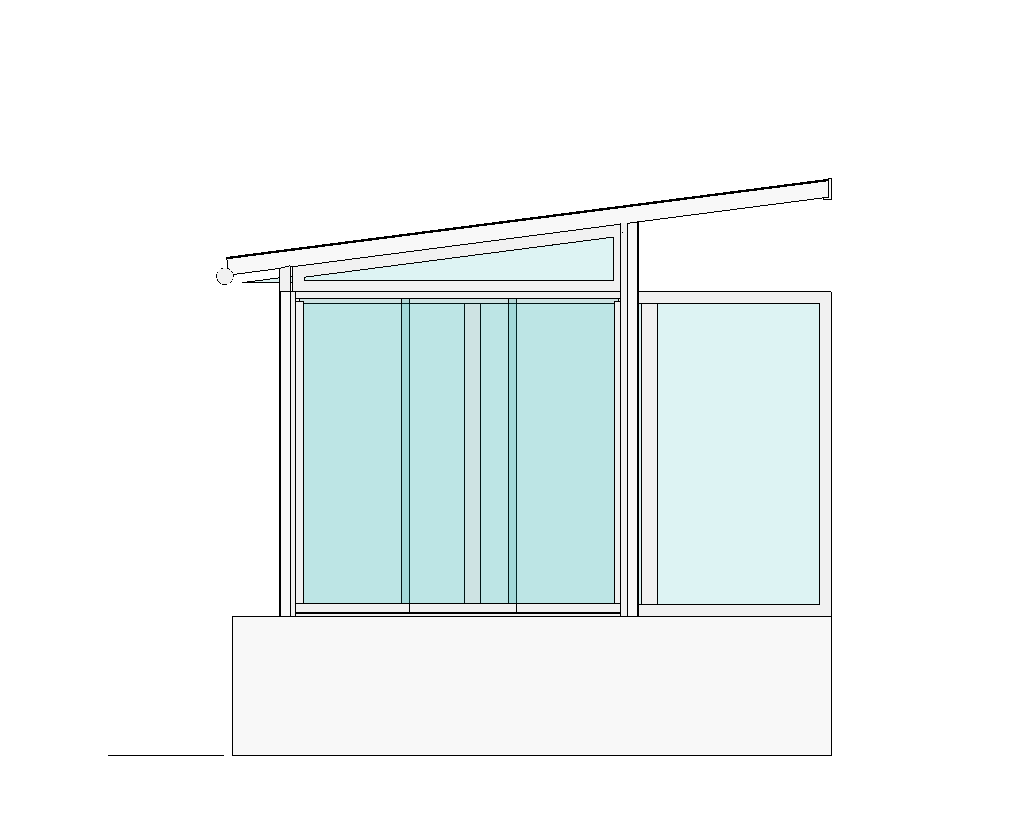

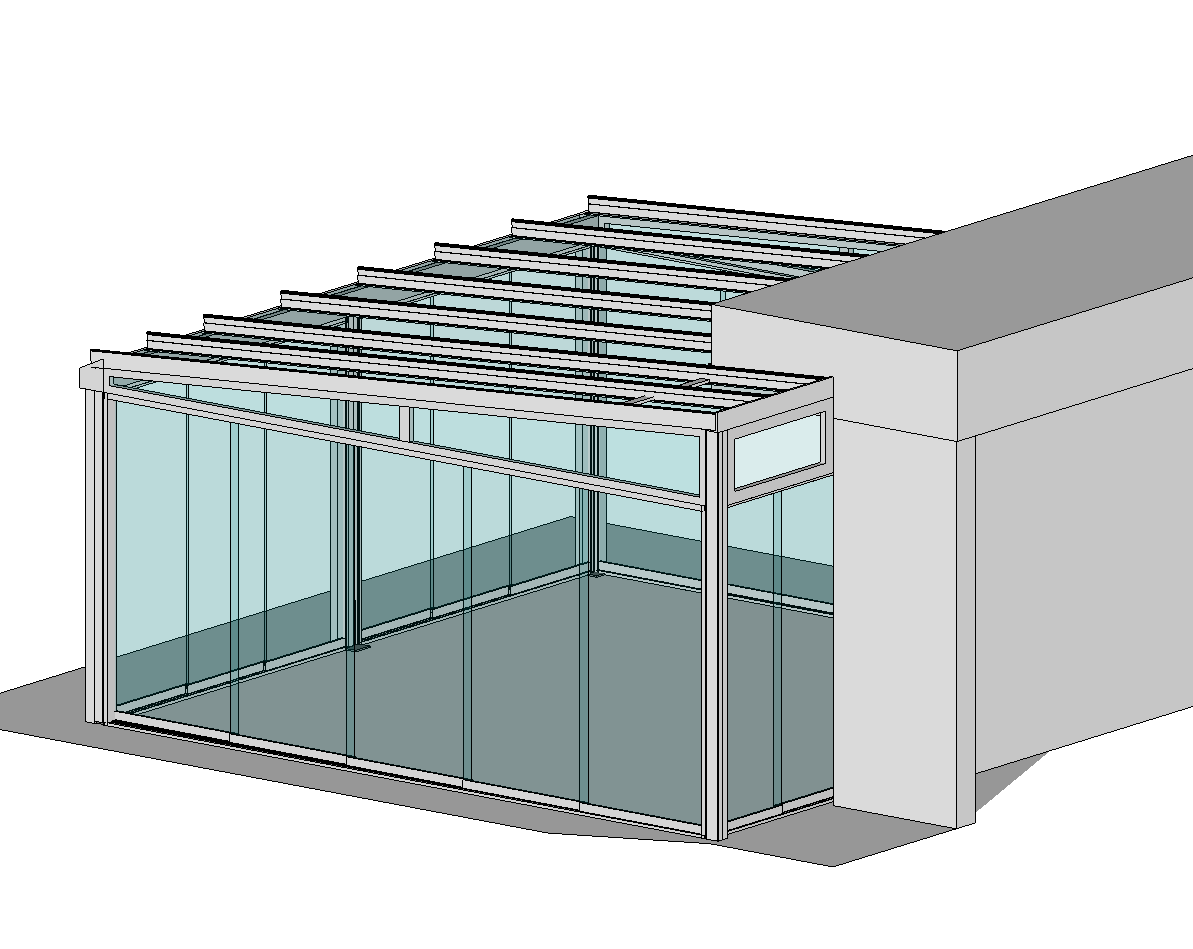

Terrassendach Elegant-Line mit Schiebeanlage frontseitig



Dieses Terrassendach Elegant-Line planen wir gerade für einen Kunden in der Nähe von Rostock.

Häufig sind Terrassendächer breiter als tief. In diesem Fall ist es gegenteilig. Bei einer Breite von gut 3 Metern beträgt die Tiefe 4 Meter. In der rechten Glasscheibe im Dach ist eine Fallrohrdurchführung geplant. Dafür wird der obere Bereich mit einer Plexiglasplatte ausgerüstet. Diese Plexiglasplatte kann dann vor Ort bei der Montage passend für das vorhandene Fallrohr gebohrt werden.

In der Front ist eine rahmenlose Schiebeanlage Serie 16 geplant. Diese Ganzglasschiebetür sorgt für Wind- und Wetterschutz, ohne den Blick in den Garten durch Rahmenprofile zu verbauen.

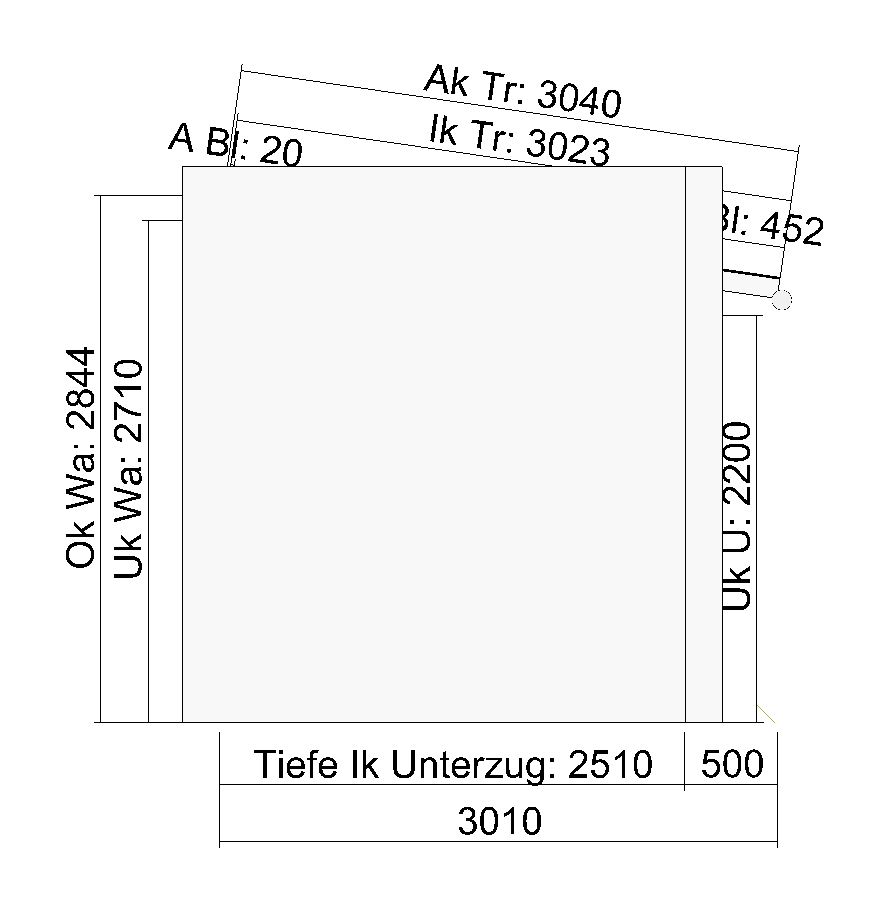

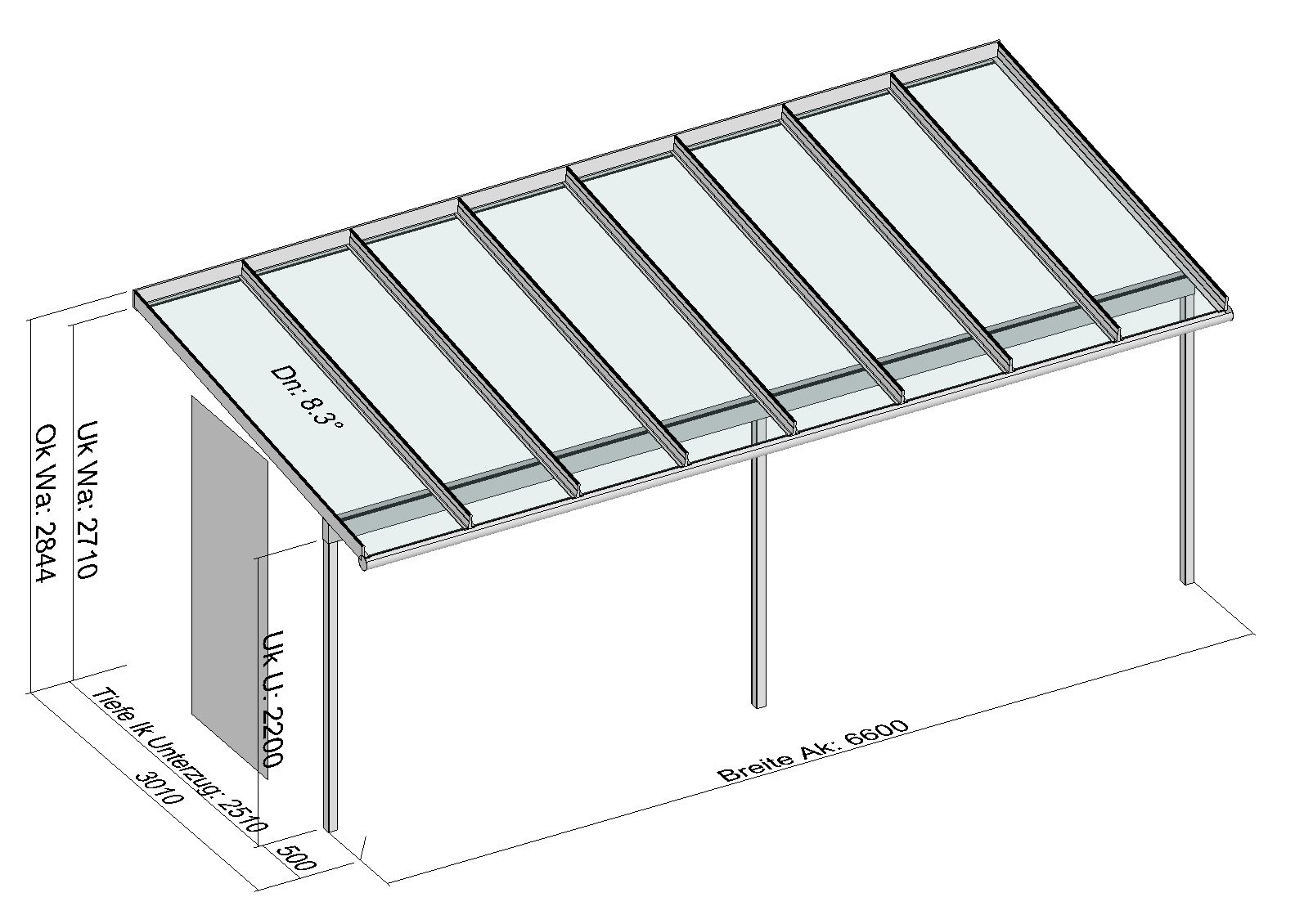

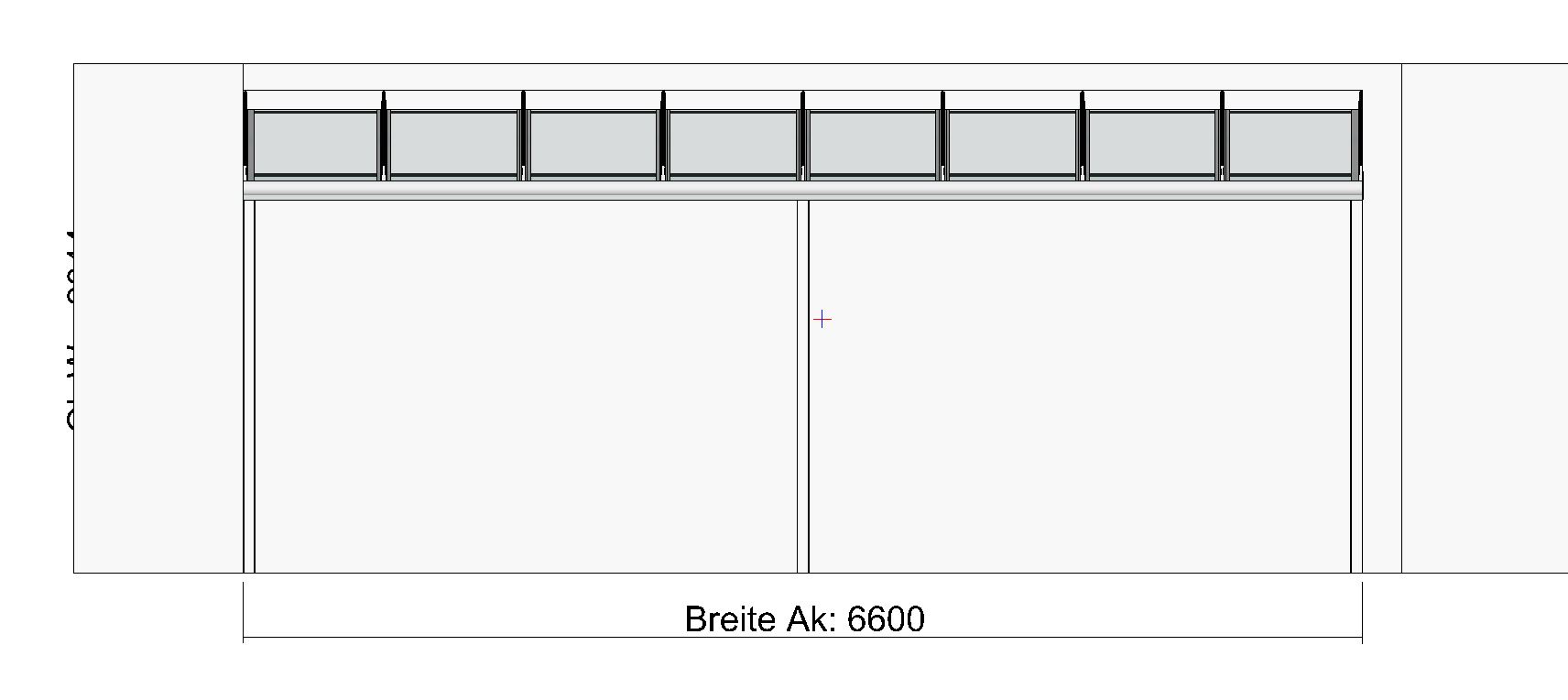

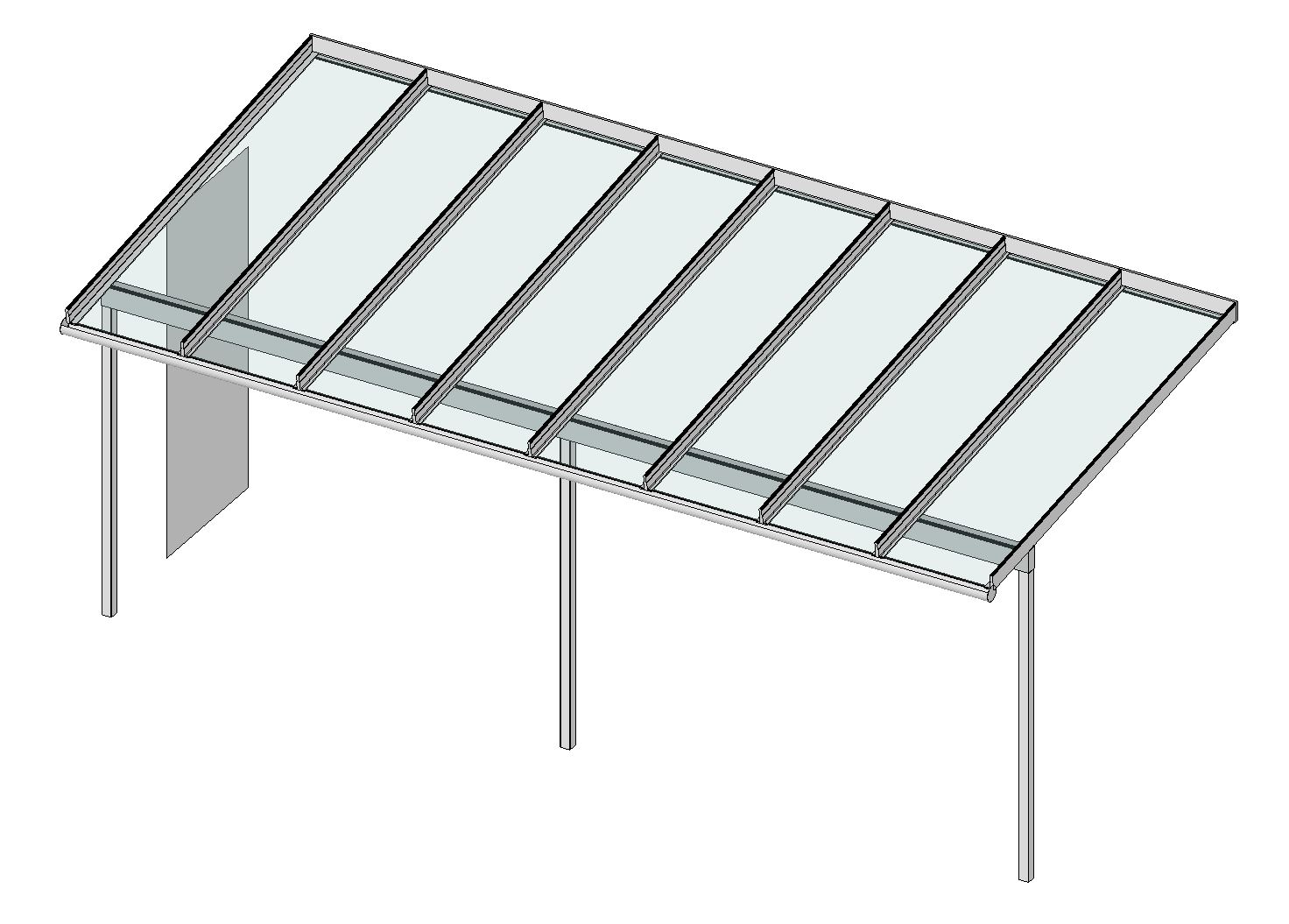

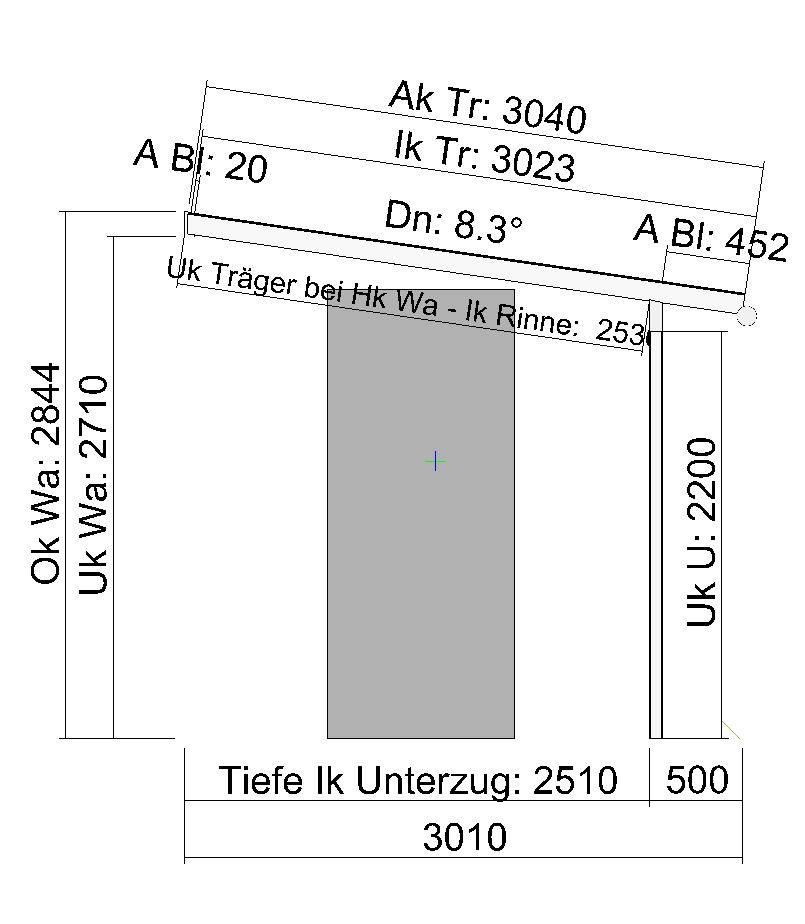

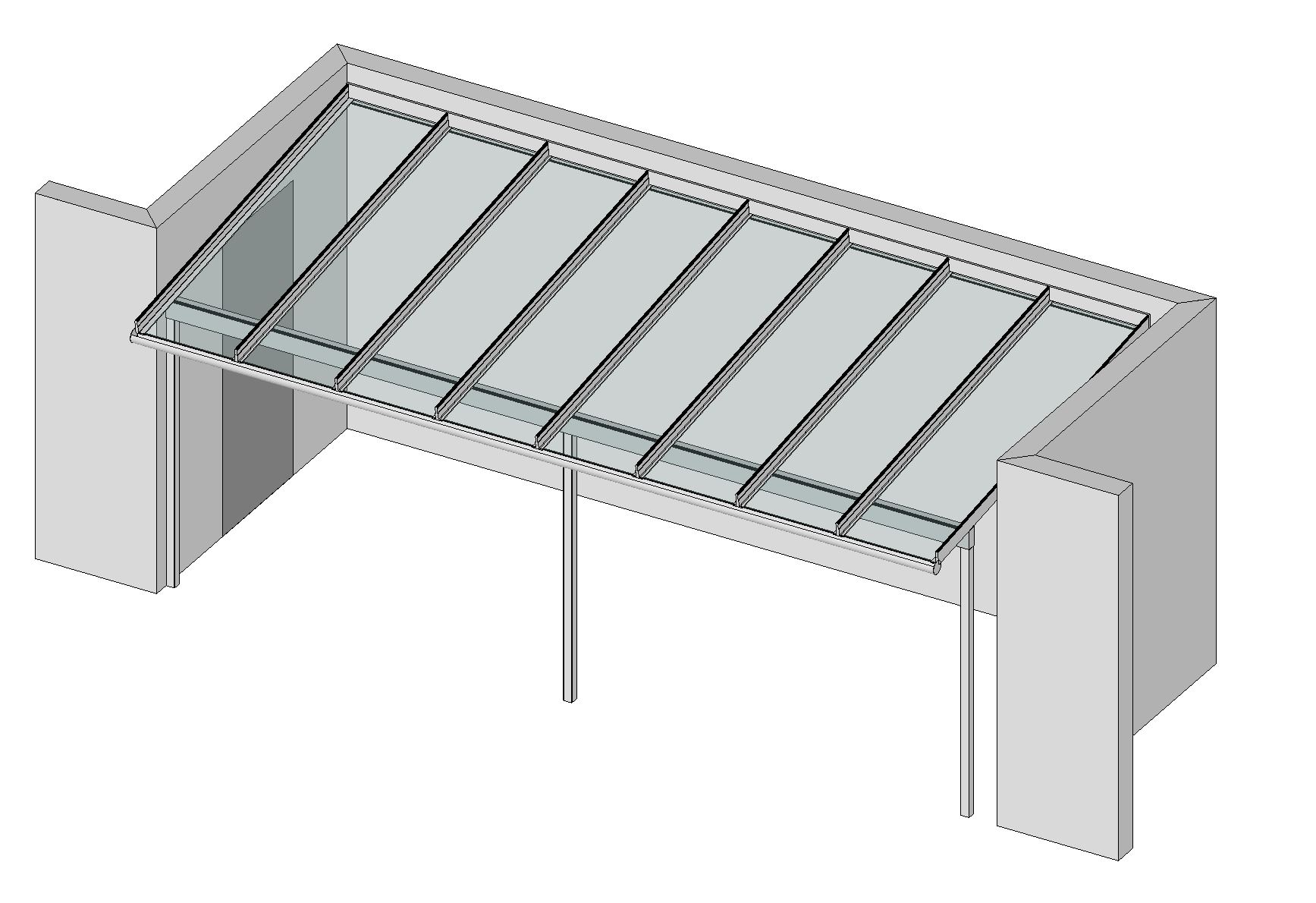

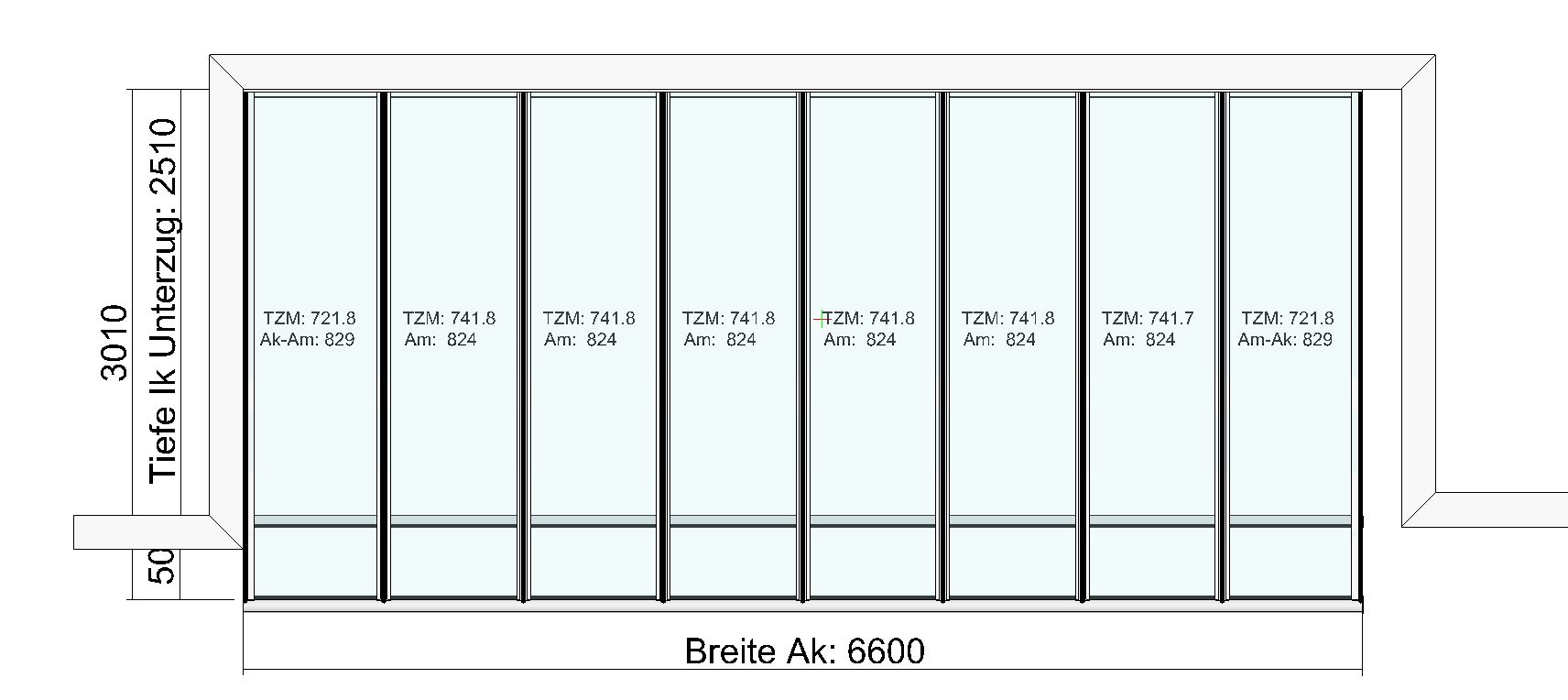

Terrassendach Elegant-Line in Hausnische



Wir planen gerade ein Terrassendach Elegant-Line zum Einbau in eine Hausnische für einen Kunden in Magdeburg.


Terrassendach Elegant-Line mit seitlichen Schiebeanlagen

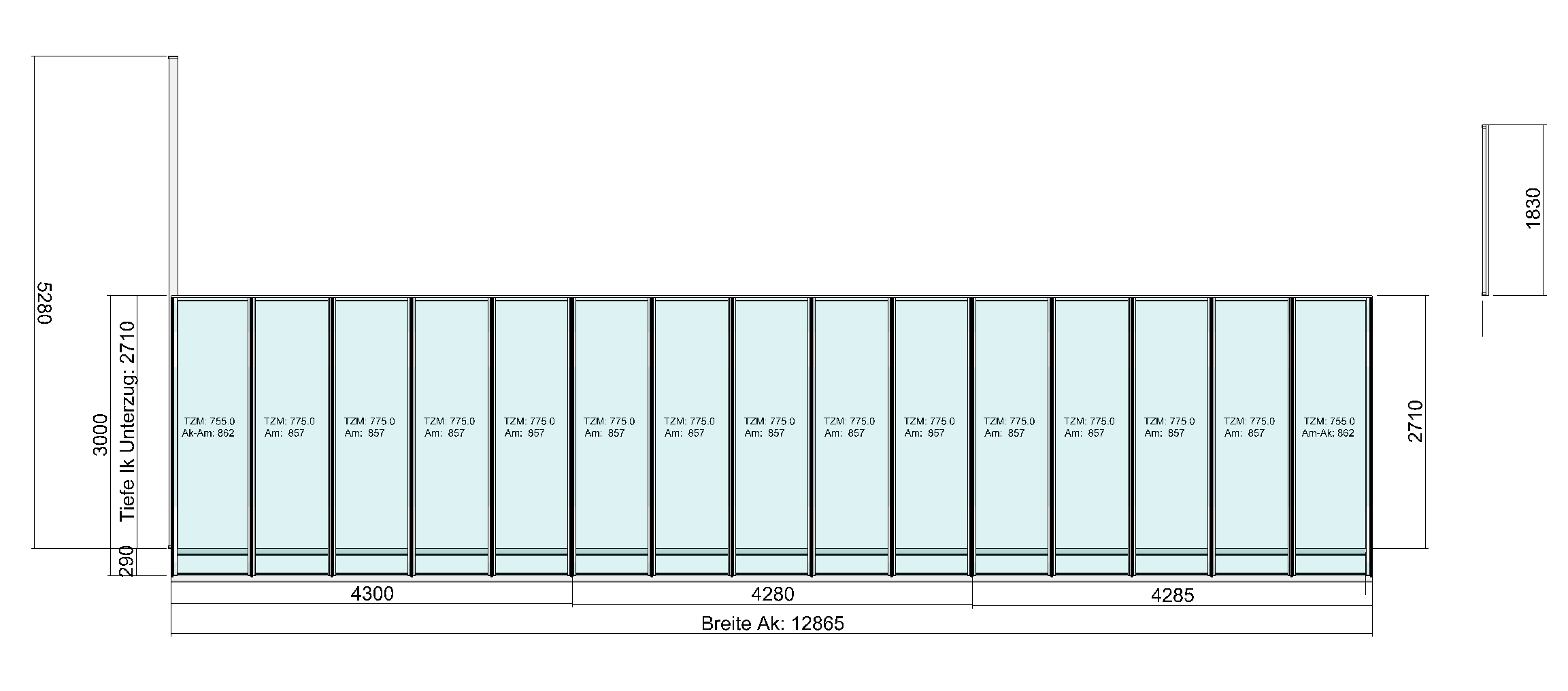

Wir planen gerade die Überdachung der Terrasse eines Steakhauses in Schopfheim mit einer Terrassenüberdachung TerraSmart Elegant-Line .

Außerdem sind für die Terrassen seitliche Glasschiebeanalgen geplant. Die Zeichnungen geben ein Überblick...

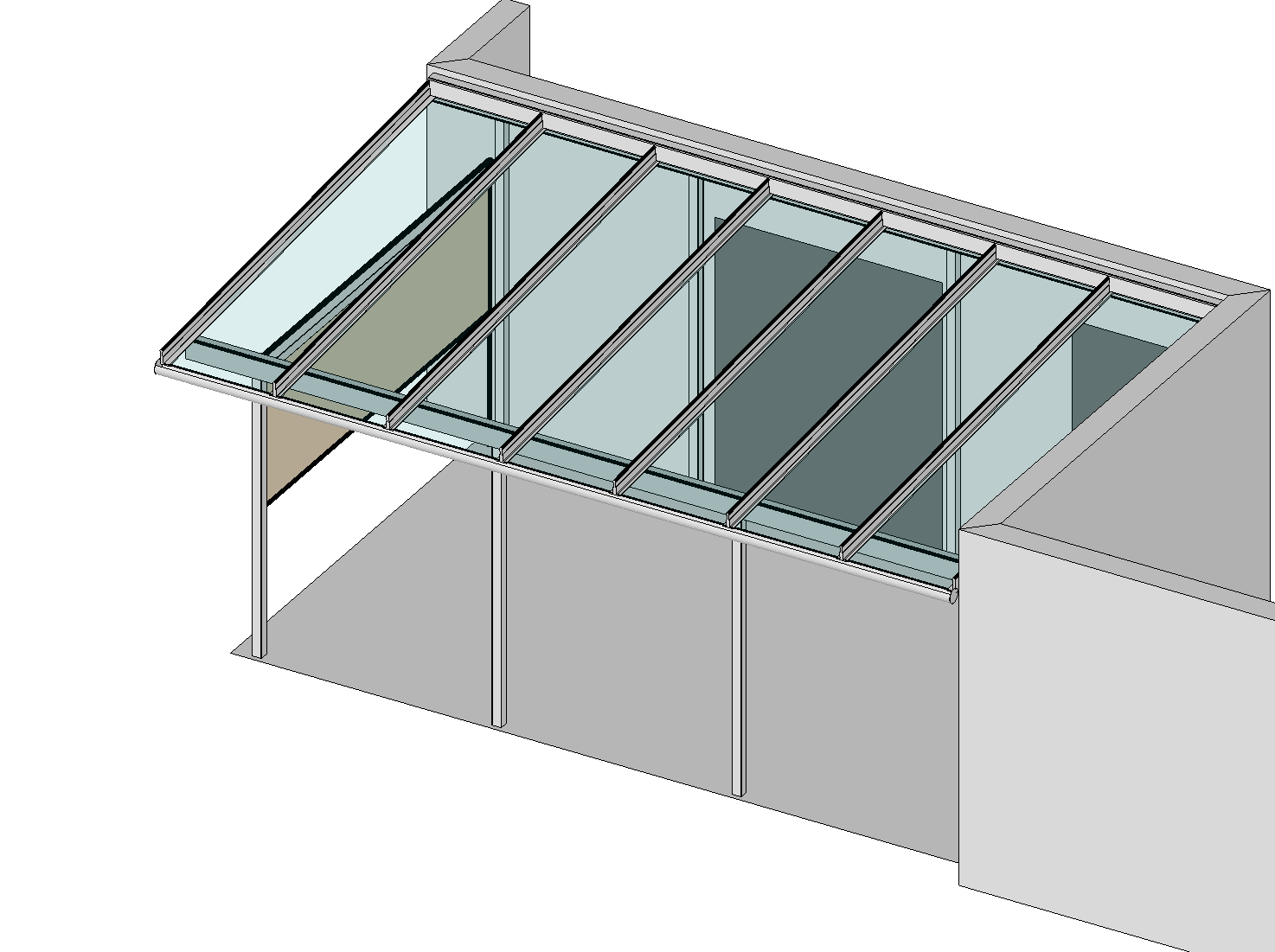

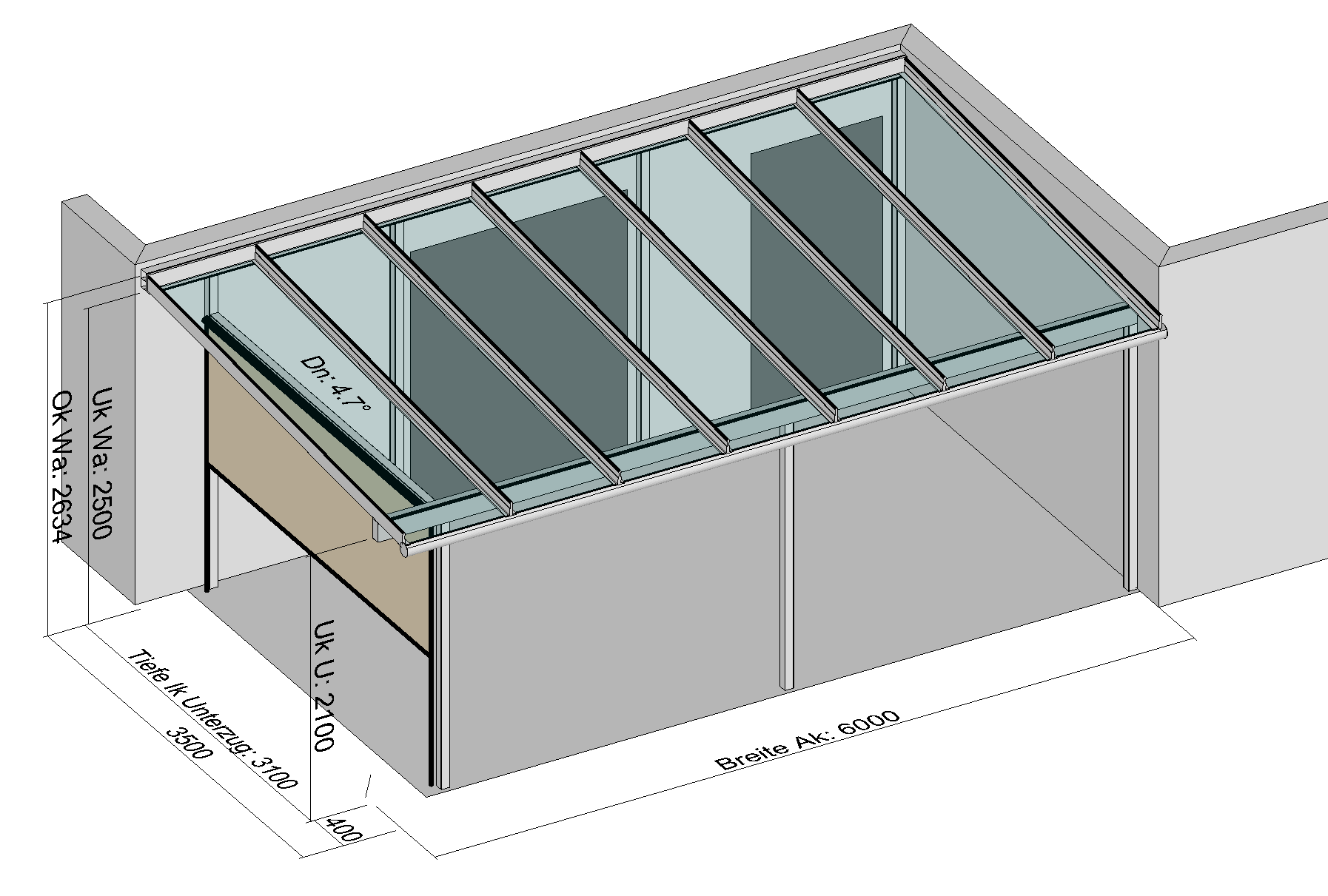

Terrassendach Elegant-Line mit wandseitiger Abständerung und Unterglasmarkise + Senkrechtmarkise

Erster Entwurf mit 4 Stützen vorne



Zweiter Entwurf mit 3 Stützen vorne



Für unseren Kunden aus Allrode planen wir aktuell ein Terrassendach TerraSmart® Elegant-Line mit 3 Stützen bzw. mit 4 Stützen vorne. Das Terrassendach wird zusätzlich wandseitig abgeständert.
Als Sonnenschutz sollen eine Unterglasmarkise und eine Senkrechtmarkise auf der linken Seite angebracht werden.

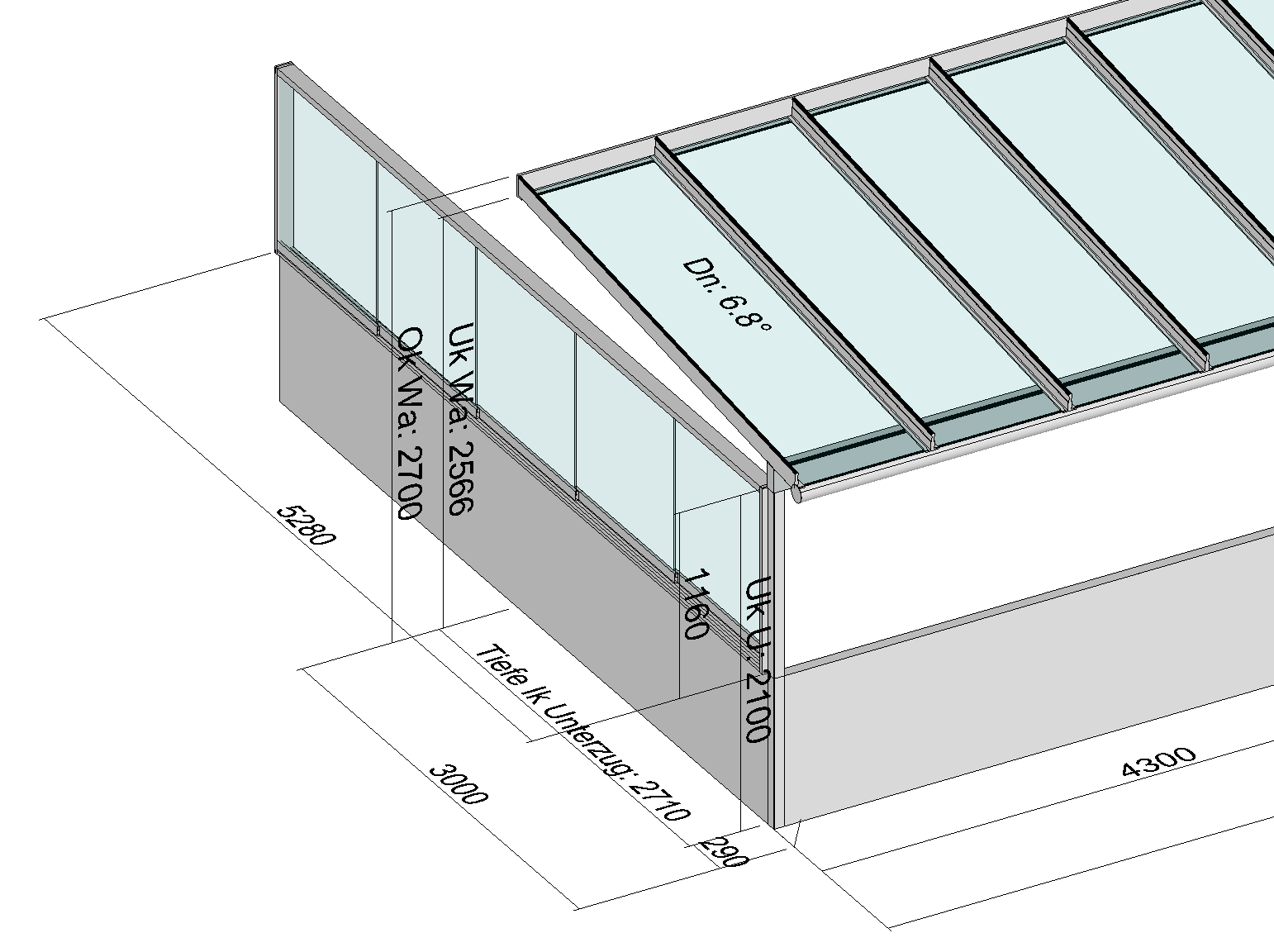

Terrassendach Elegant-Line mit verschiedenen Seitenelementen



Für unseren Kunden aus Zöschau planen wir aktuell ein Terrassendach TerraSmart® Elegant Line mit einem Überstand. Hierbei handelt sich um einen Wandanschluss mit festen Seitenelementen aus VSG Glas und einer Schiebeanlage Serie 16 sowie einer Brüstung.

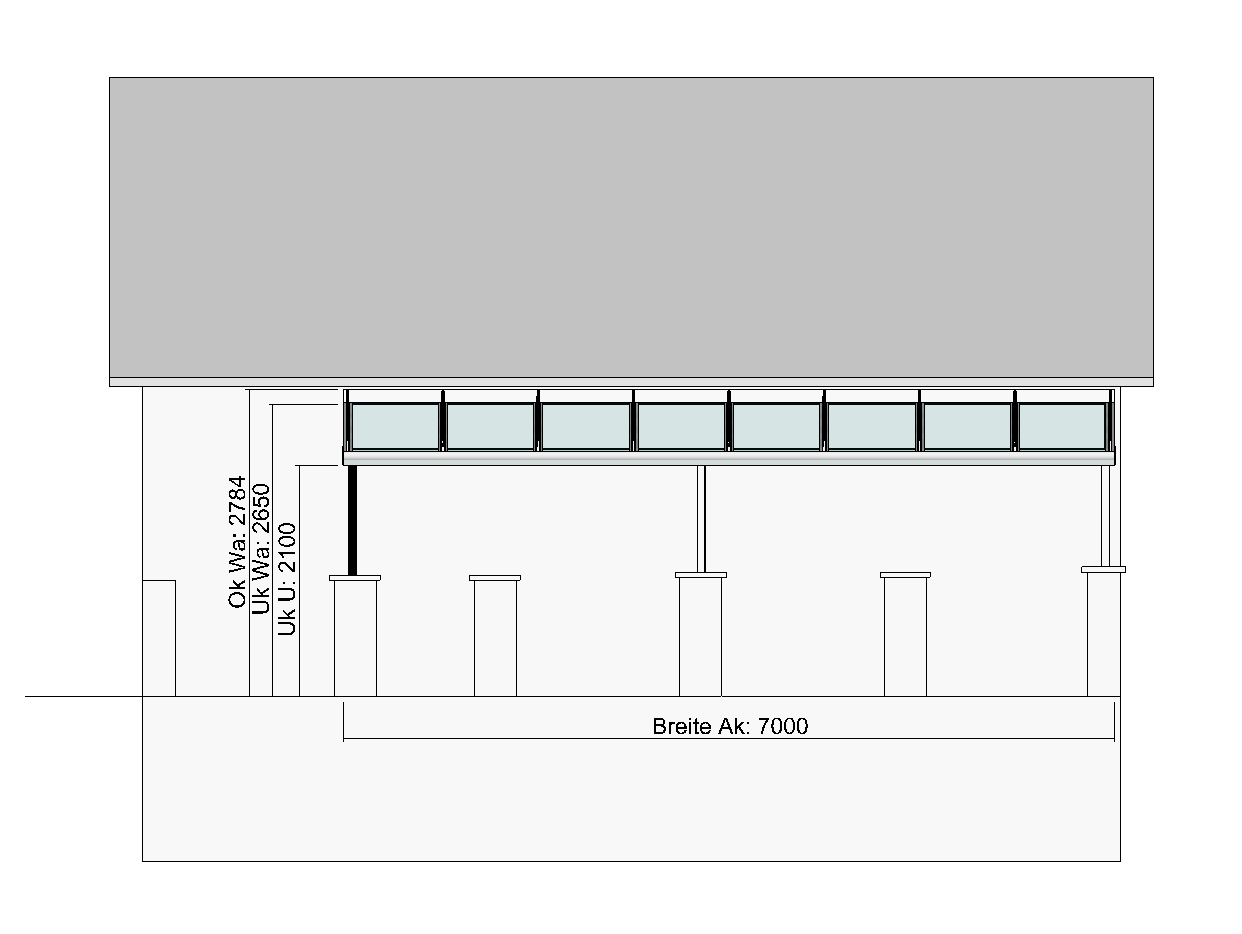

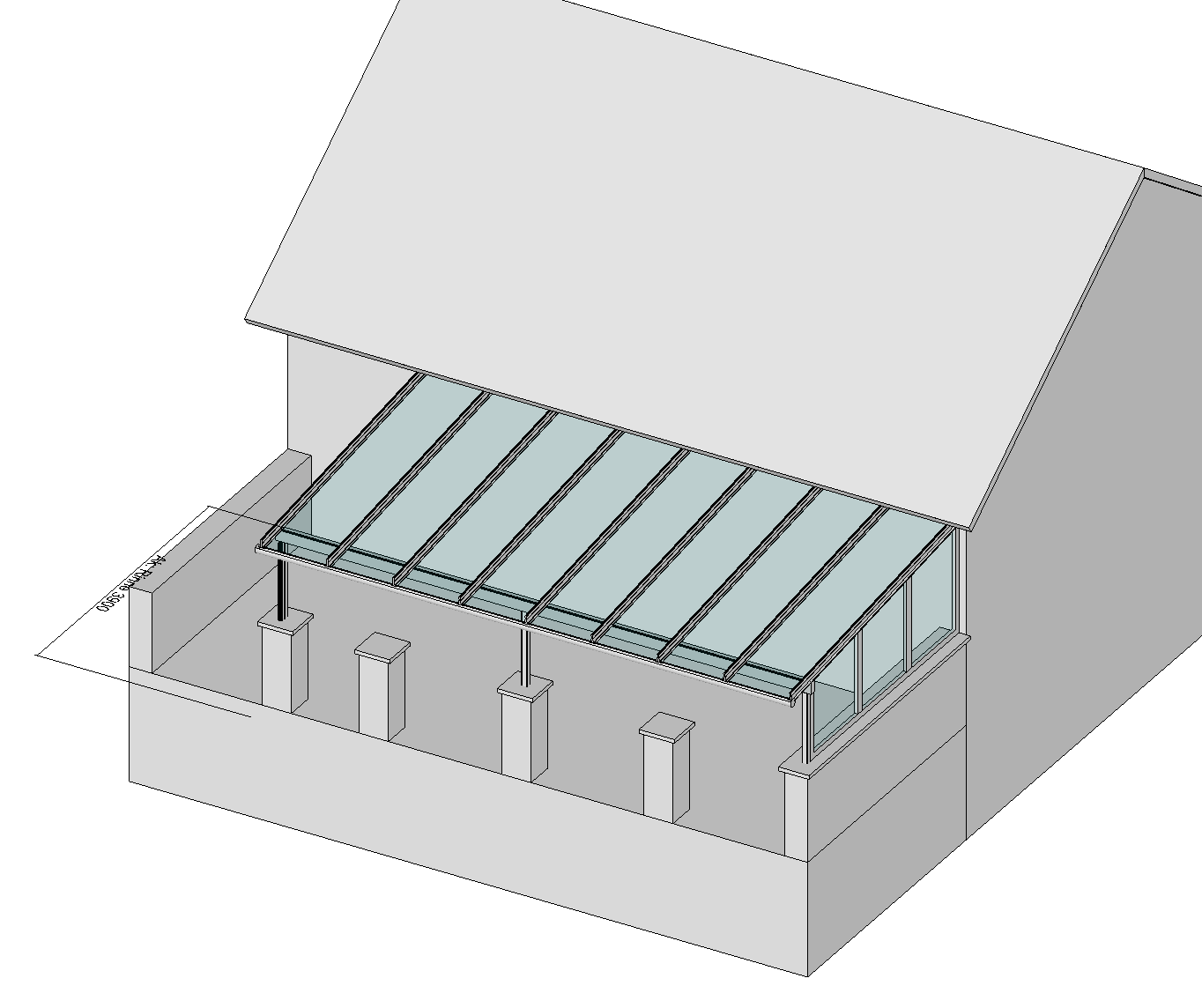

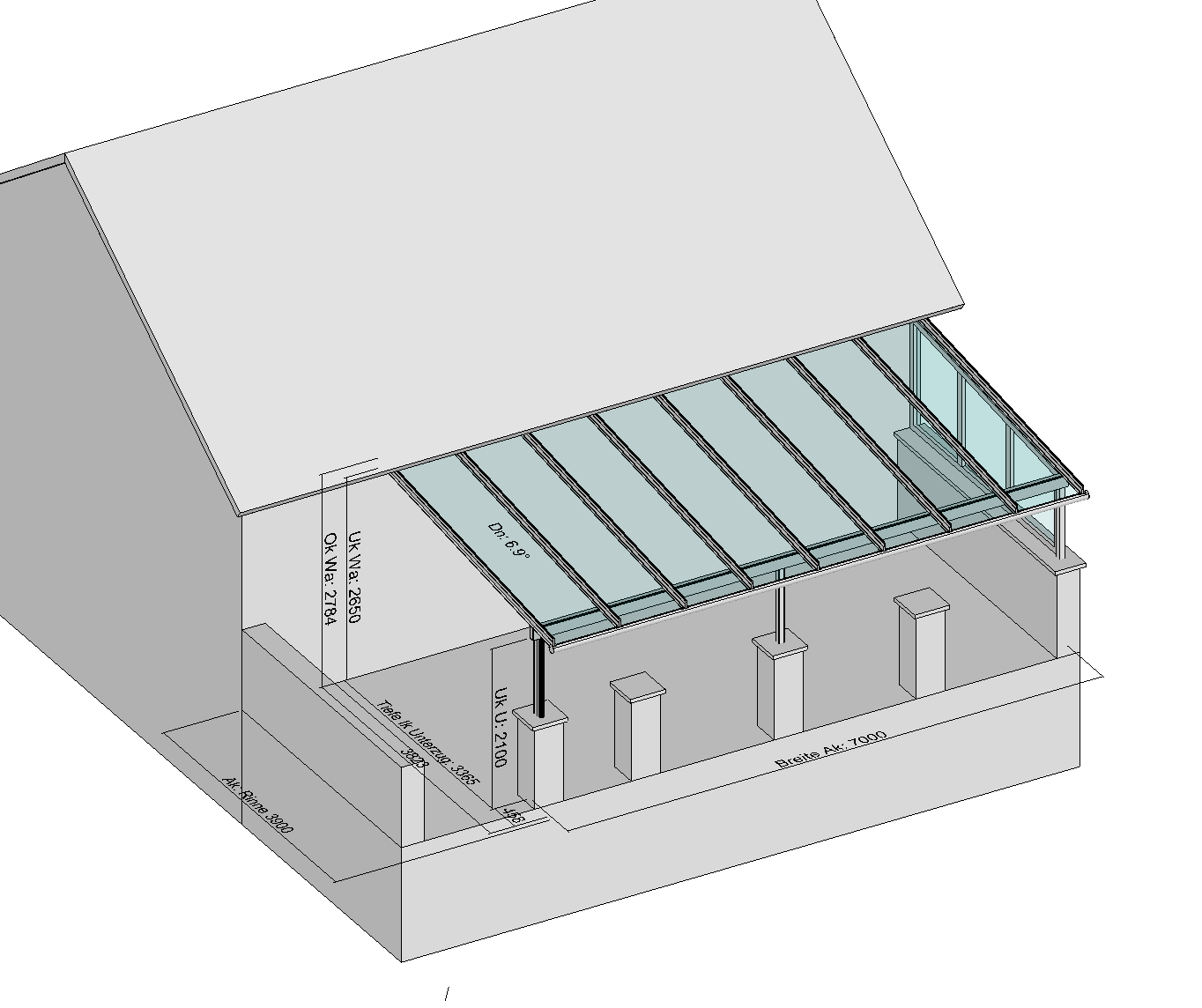

Terrassendach auf erhöht liegender Terrasse mit vorhandenen Mauern und Pfosten



Häufig kommt es vor, dass ein Terrassendach auf einer erhöht liegenden Terrasse integriert werden soll. Dabei ist es oft gewünscht, dass die Stützen der Terrassenüberdachung auf den vorhandenen gemauerten Stützen bzw. Mauerabschnitten aufgelegt werden. Diesen Fall haben wir aktuell bei der Planung für einen Kunden in Güsten. Zum Einsatz kommt ein Terrassendach TerraSmart Elegant Line mit festem verglasten Seitenelement auf der rechten Seite.

Die vorderen Stützen werden auf die gemauerten Pfosten aufgesetzt. Auf der Mauer auf der rechten Seite wird ein festes Seitenelement als Wetterschutz in das Terrassendach integriert.


Terrassendach Elegant-Line als Eingangsüberdachung

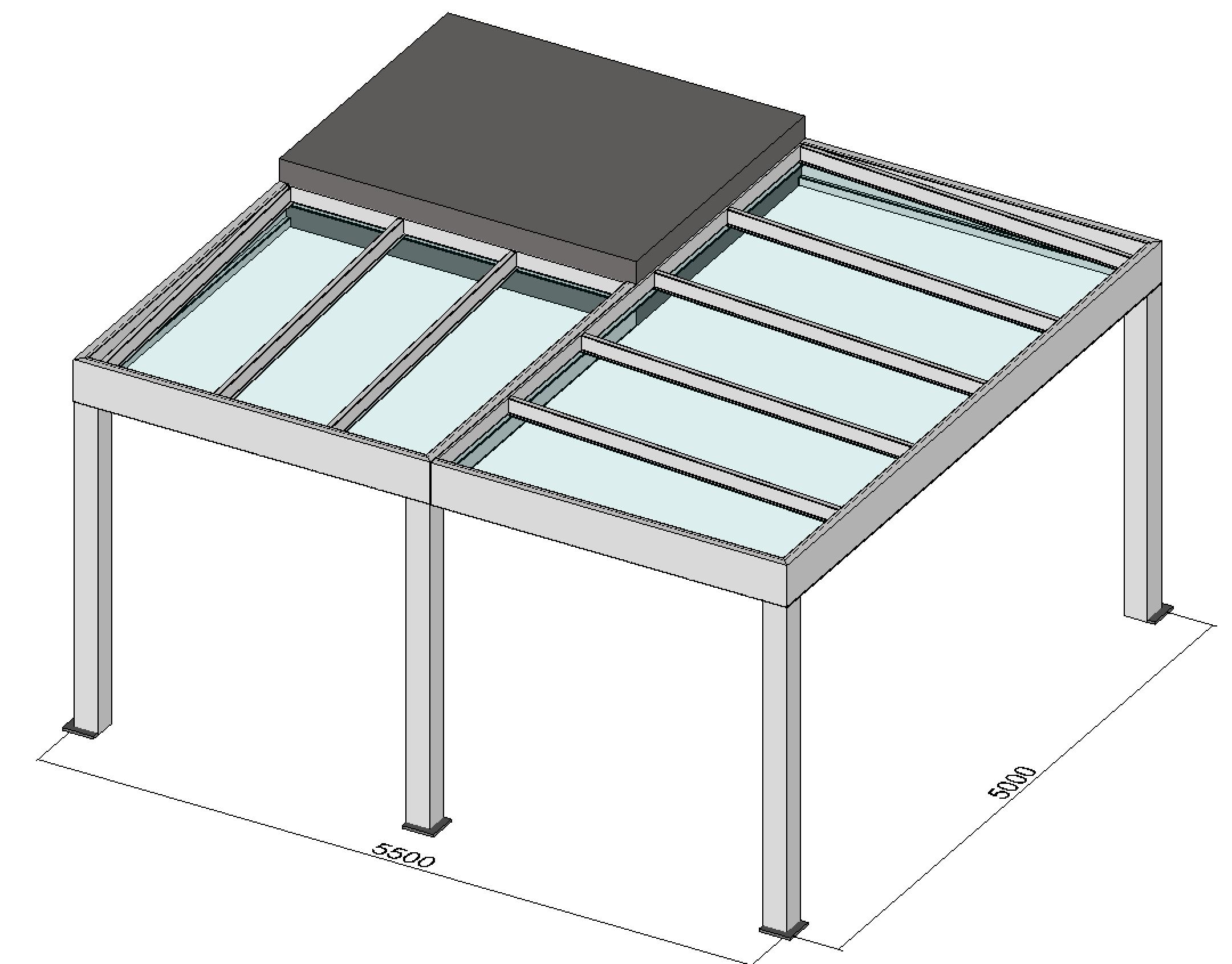

Terrassendach Cubic-Line mit zwei 5-läufigen Schiebeanlagen



Für unseren Kunden aus Berlin planen wir aktuell ein Terrassendach TerraSmart® Cubic-Line. Hierbei handelt sich um eine freistehende Variante mit vier Stützen und zwei Schiebeanlagen Serie 16.

In den nächsten Wochen ziehen neue Kundenbilder von der Terrassenüberdachung auf unserer Hompepage ein, so dass Sie einen besseren Überblick von dem neuen Produkt erhalten können.

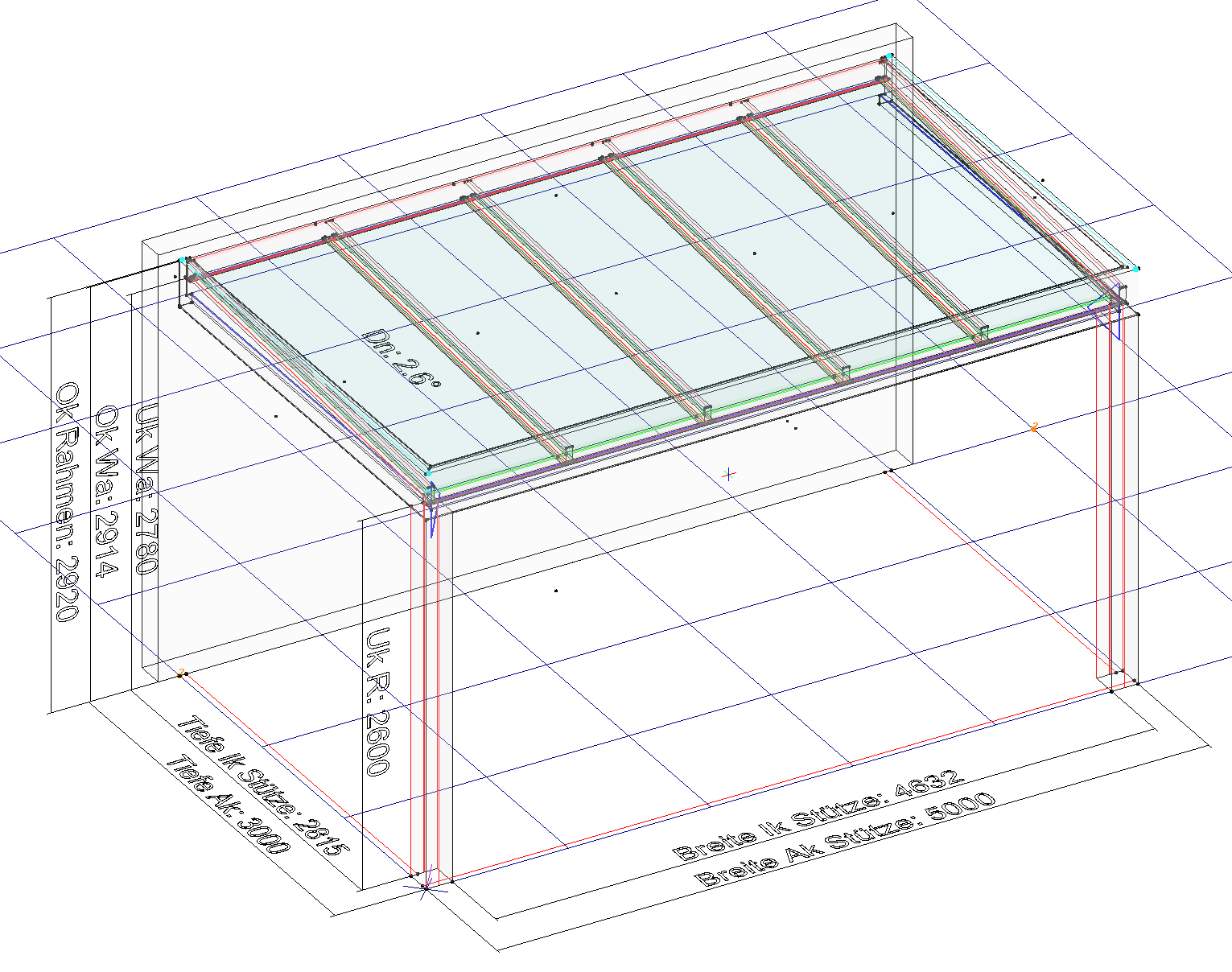

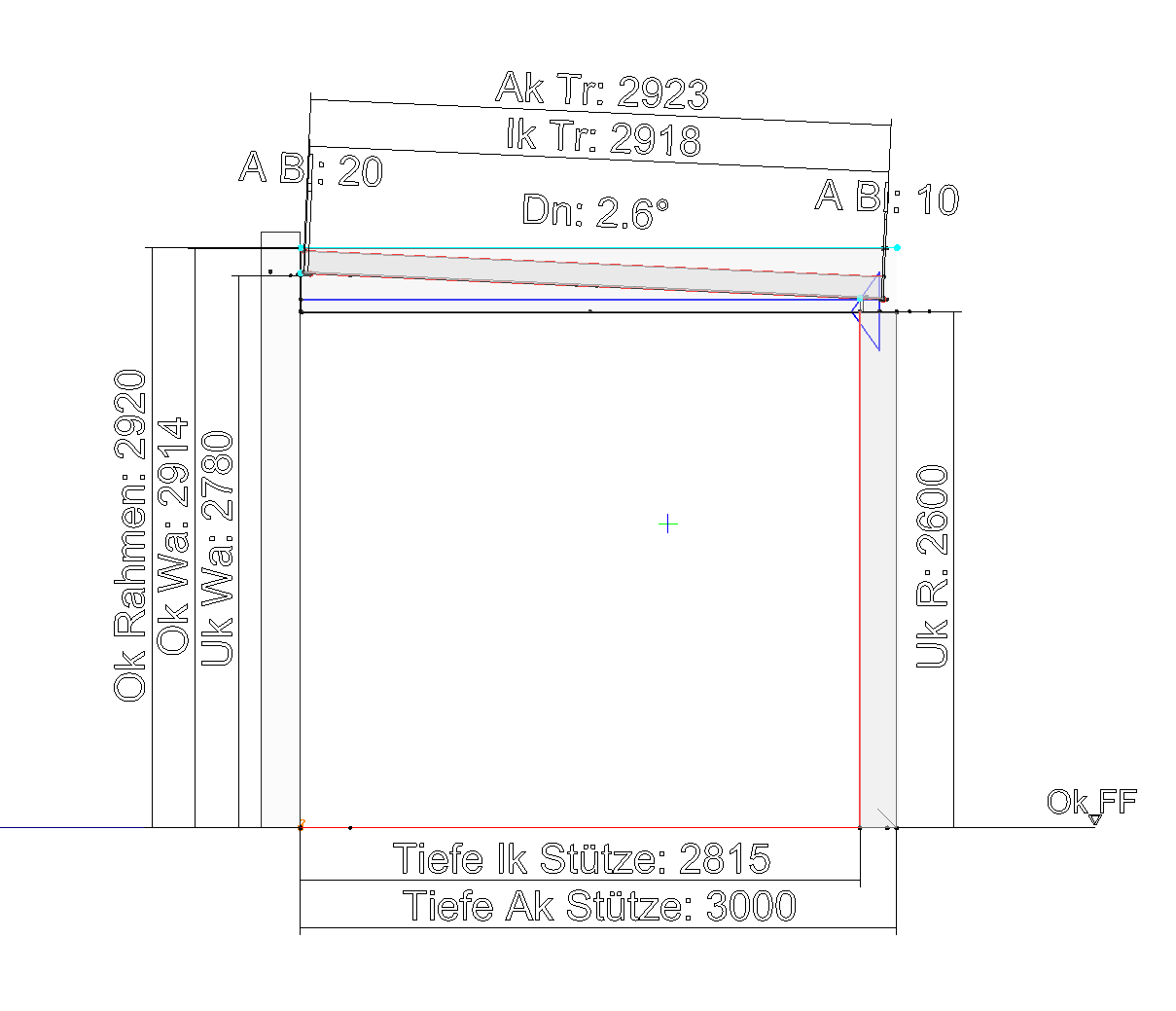

Terrassendach Cubic-Line als Wandanschlussvariante mit 2 Stützen



Für unseren Kunden aus Berlin planen wir aktuell ein Terrassendach TerraSmart® Cubic-Line. Hierbei handelt sich um einen Wandanschluss mit zwei Stützen.

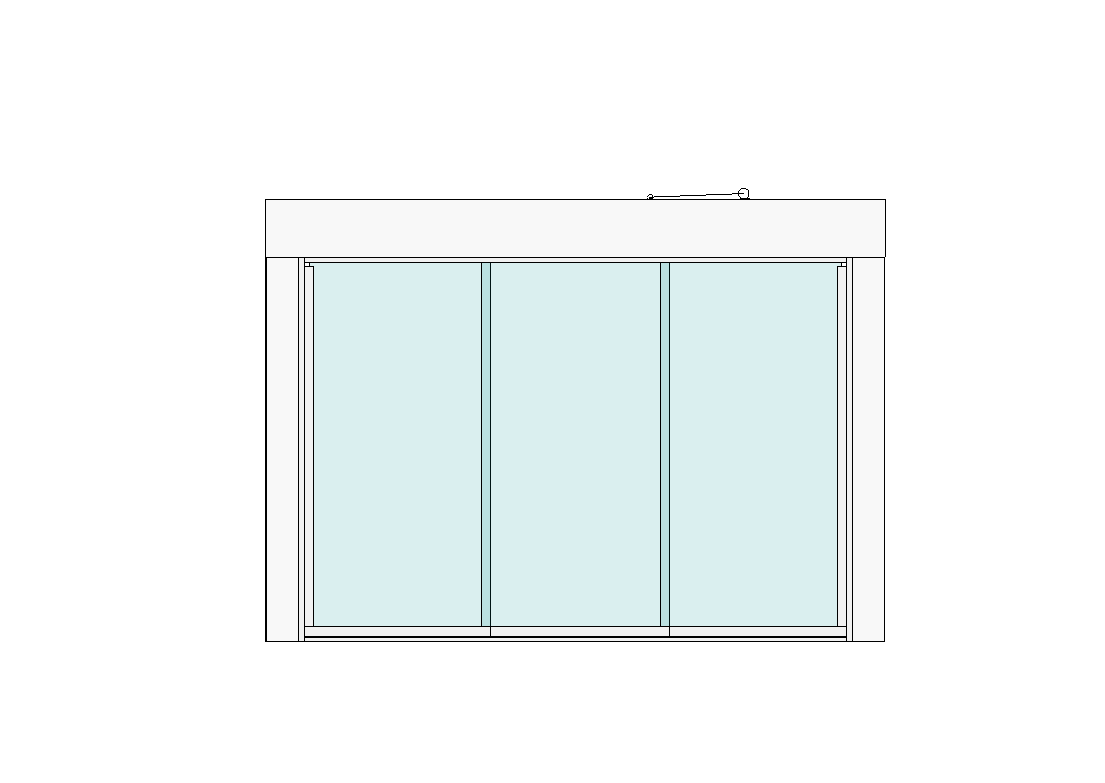

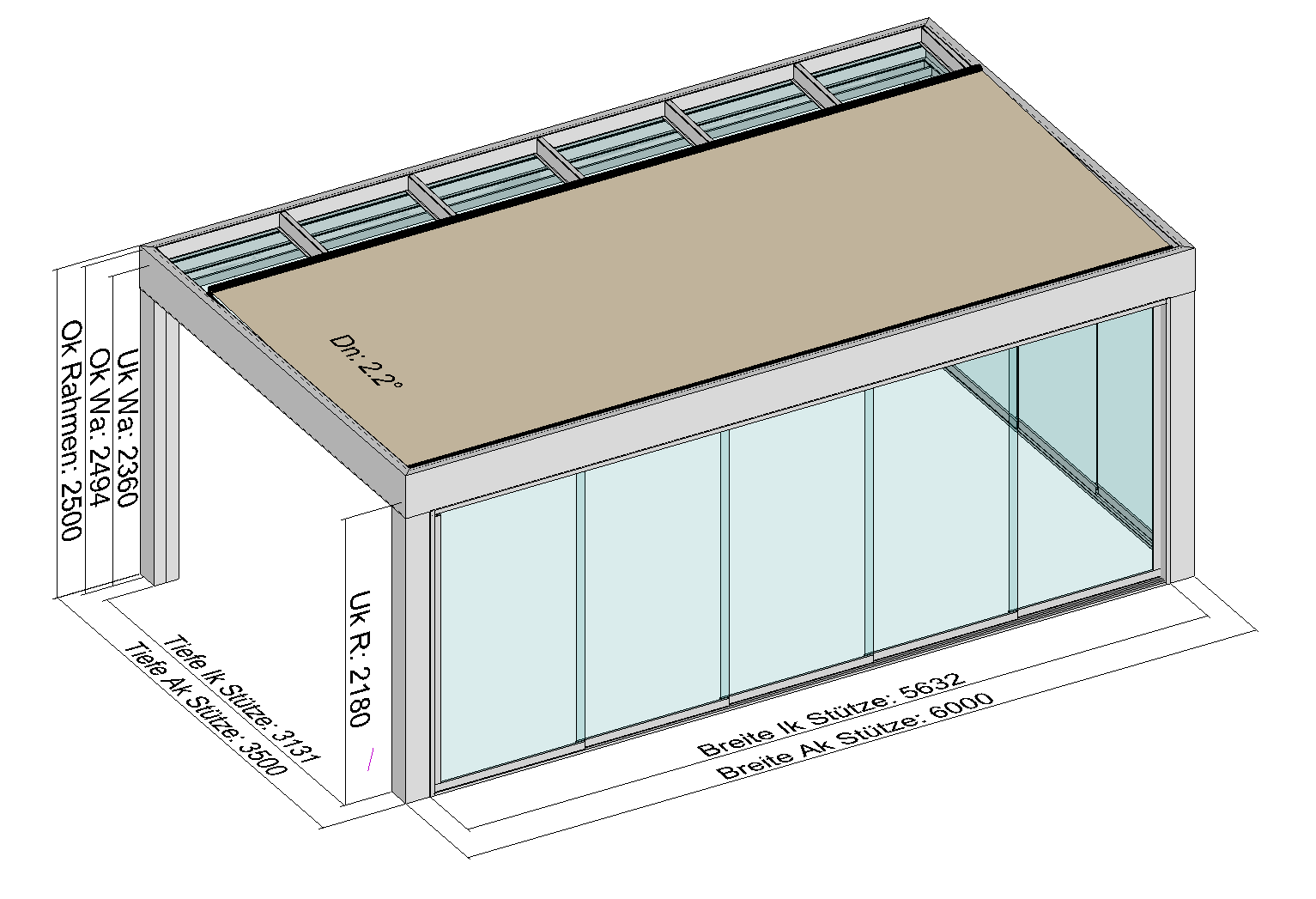

Terrassendach Cubic-Line freistehend mit zwei Schiebeanlagen Serie 16 und Aufdachmarkise



Für unseren Kunden aus Gro0-Zimmern planen wir aktuell ein Terrassendach TerraSmart® Cubic-Line als freistehende Variante mit Schiebeanlage Serie 16 in der Front und auf der rechten Seite. Zusätzlich ist eine Aufdachmarkise geplant.

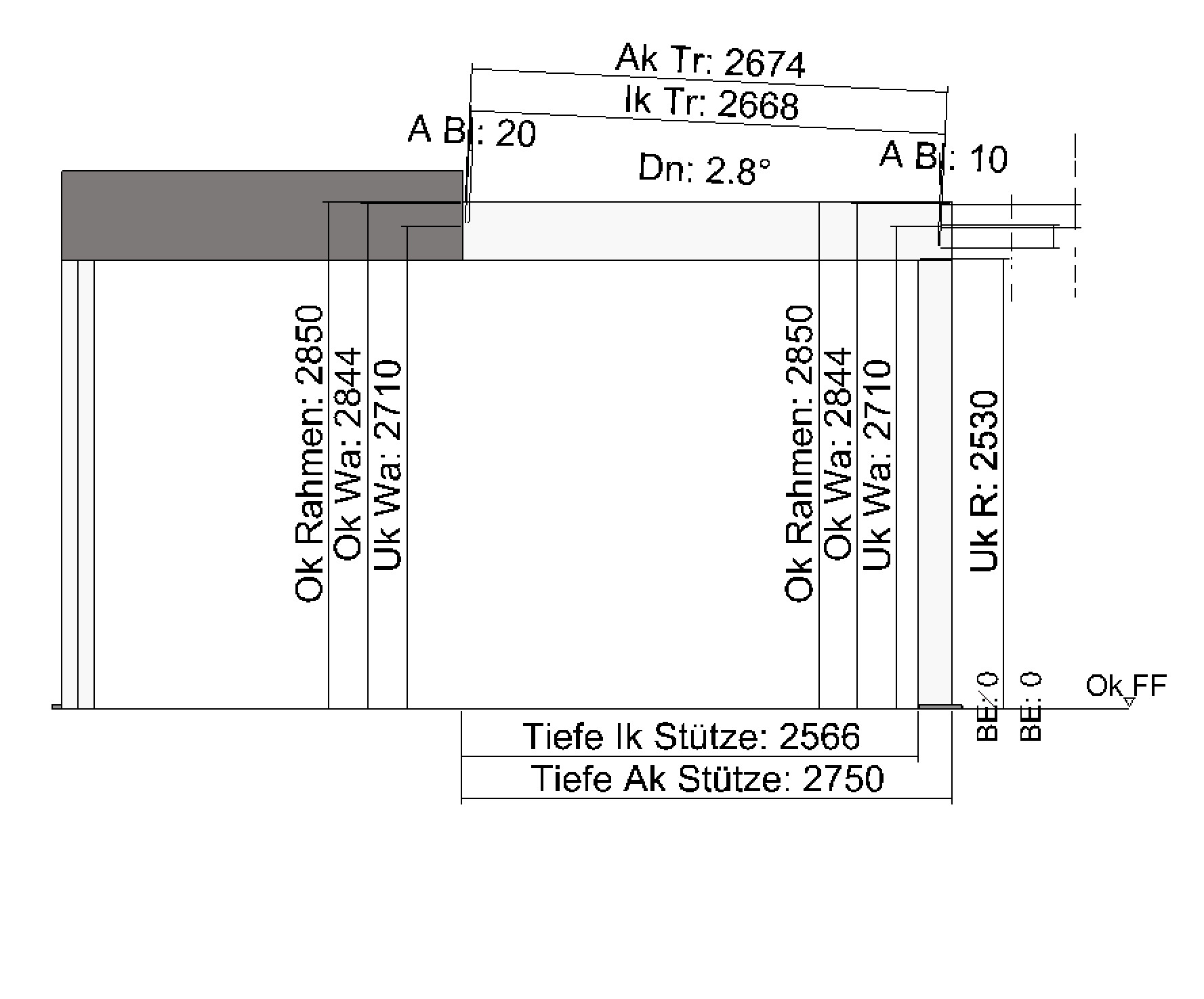

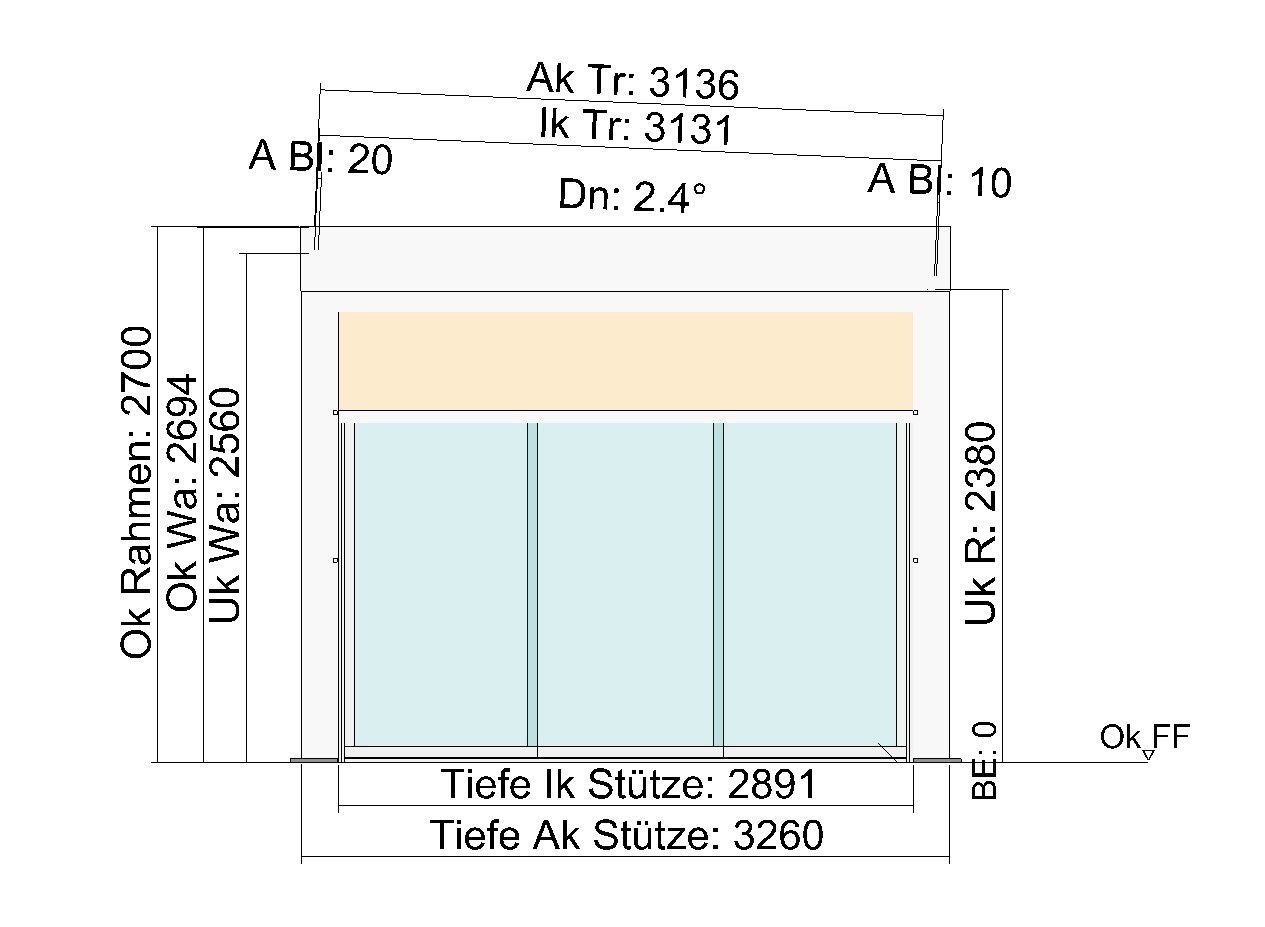

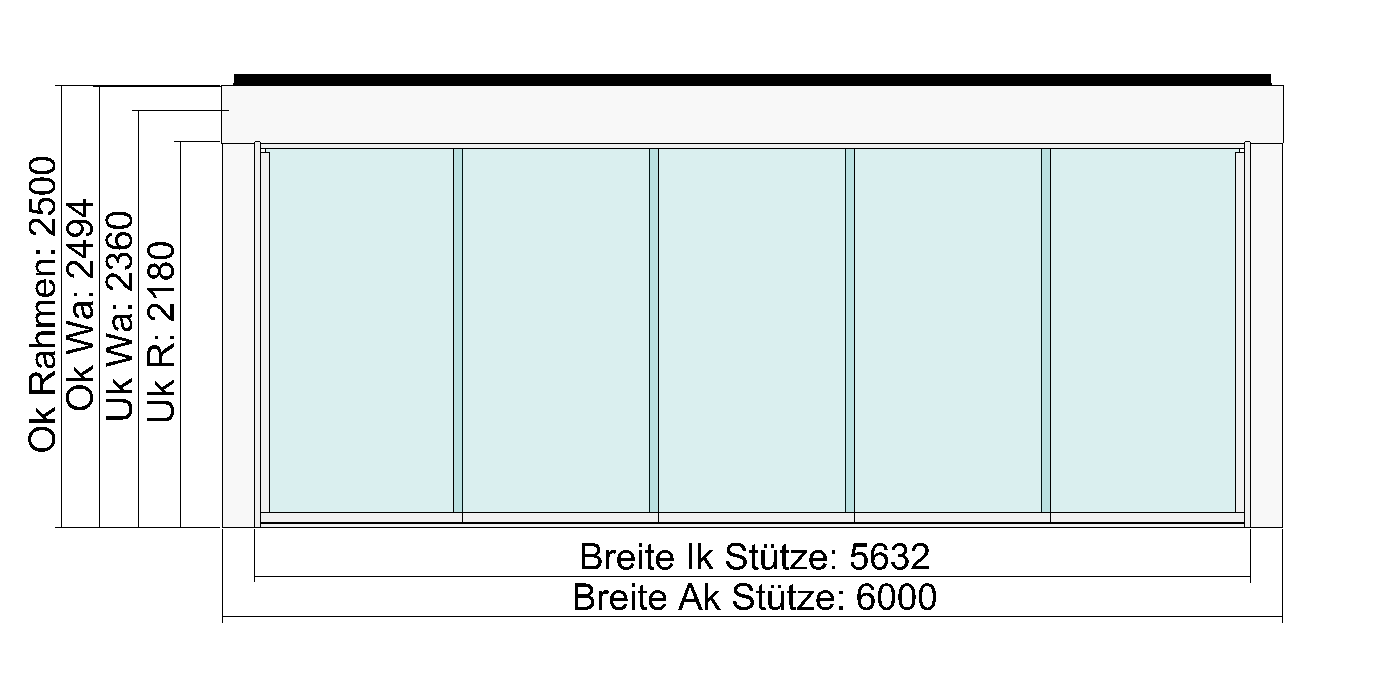

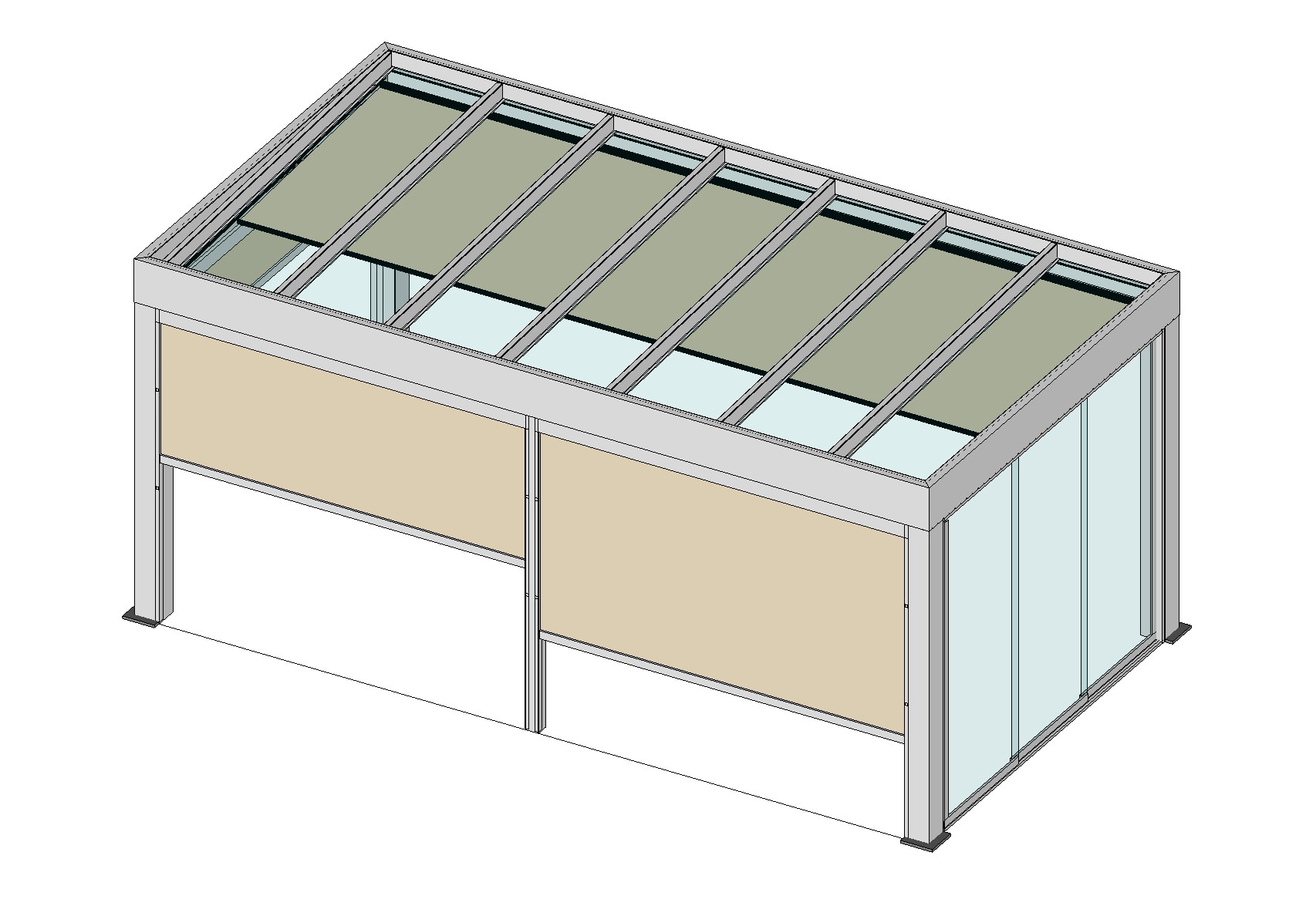

Planung Cubic-Line mit Schiebeanlage und Senkrechtmarkisen



Dieses Terrassendach TerraSmart Cubic-Line planen wir gerade für einen Kunden in Braunschweig.

Bei dieser Breite von unter 6 m wäre keine Mittelstütze erforderlich. Diese Größe könnte man statisch problemlos mit nur vier Stützen realisieren. Der Wunsch der Bauherrin ging aber dahin, frontal zwei Senkrechtmarkisen zu haben, damit der Einsatz der Markisen individueller gesteuert werden kann. Bei nur einer Markise wäre immer die komplette Breite verschlossen. Bei zwei Markisen, kann eine Seite verschattet werden und auf der anderen Seite bleibt der Durchgang und die damit auch verbundene Durchlüftung erhalten.
