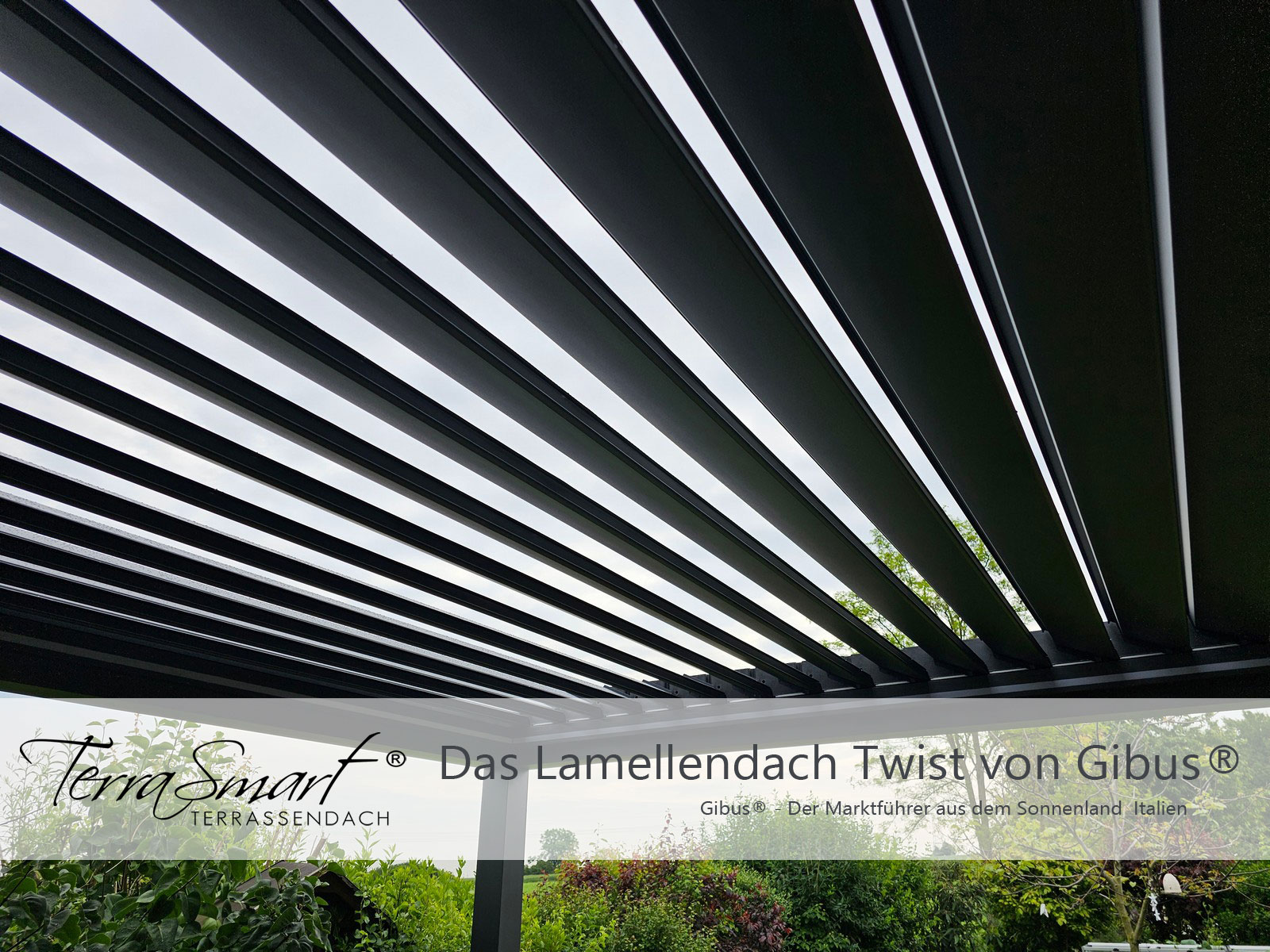

Lamellendach / Bioklimatische Pergola Twist


Die Konstruktion

Lamellen offen zur Belüftung
Lamellen teils geschlossen zum Sonnenschutz
Lamellen geschlossen zum Regenschutz
integrierte Entwässerung über Träger und Stützen

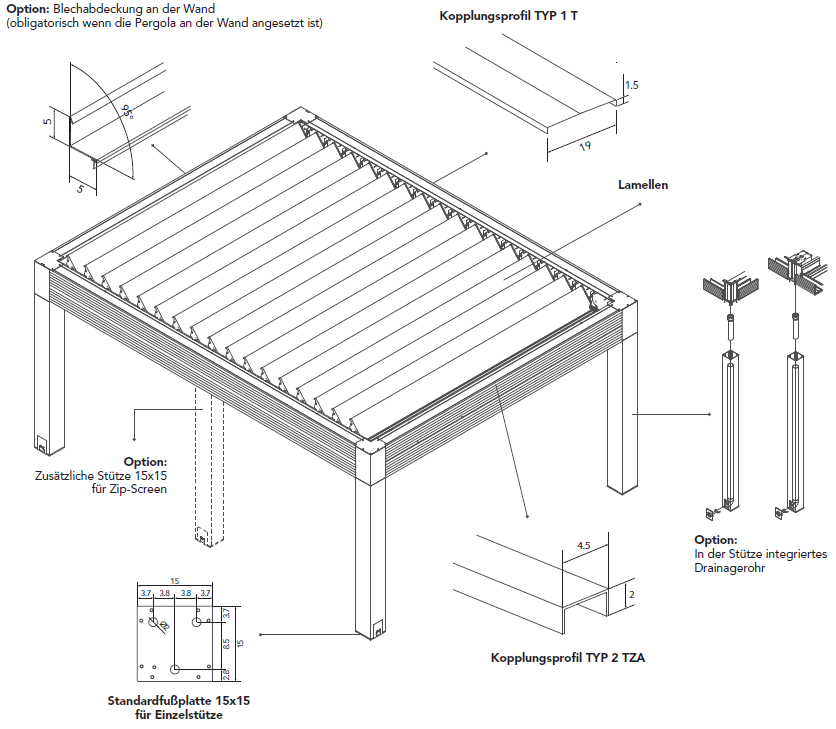

  • Aufbau:

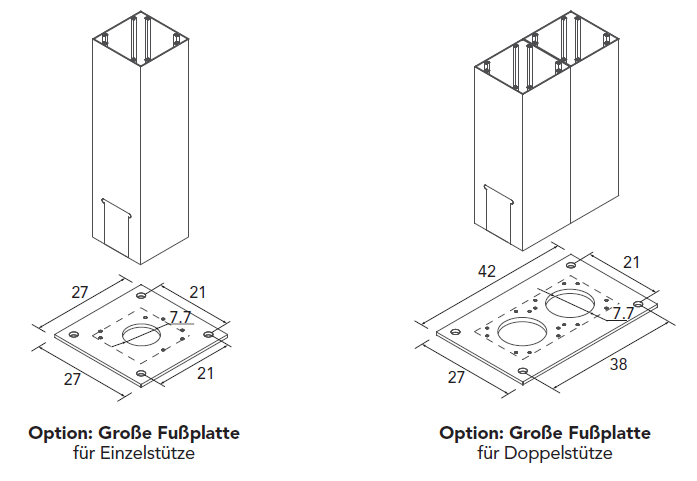

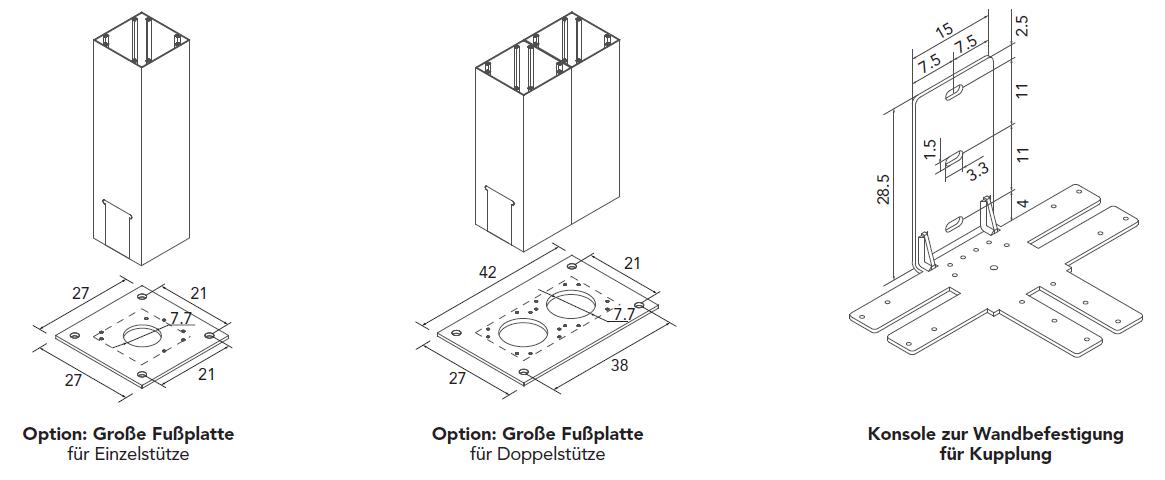

    • Stützen 150x150 mm
    • Höhe obere Rahmenkonstruktion 310 mm
    • Lamellen 43x237 mm und zwischen 0 - 120° verstellbar (Twist Motion)
    • optimaler Regenschutz durch wasserdichte Lamellen und Wasserablauf über Fallrohre in den Stützen
    • natürliche Luftzirkulation durch leichtes Öffnen der Lamellen
    • 1-Feld Anlage oder 2-Feld Anlage
    • freistehend oder Wandanschluss

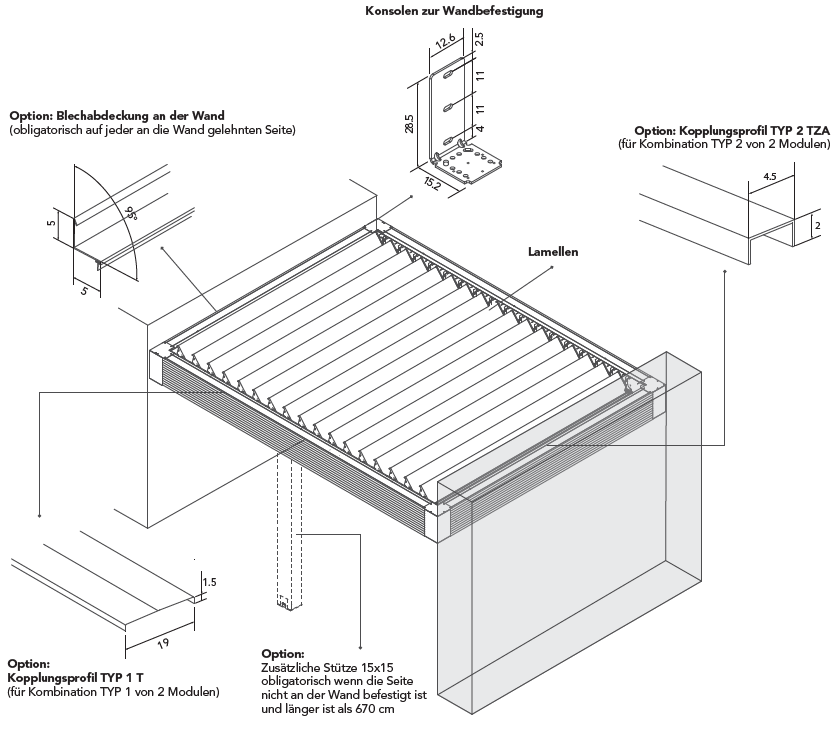

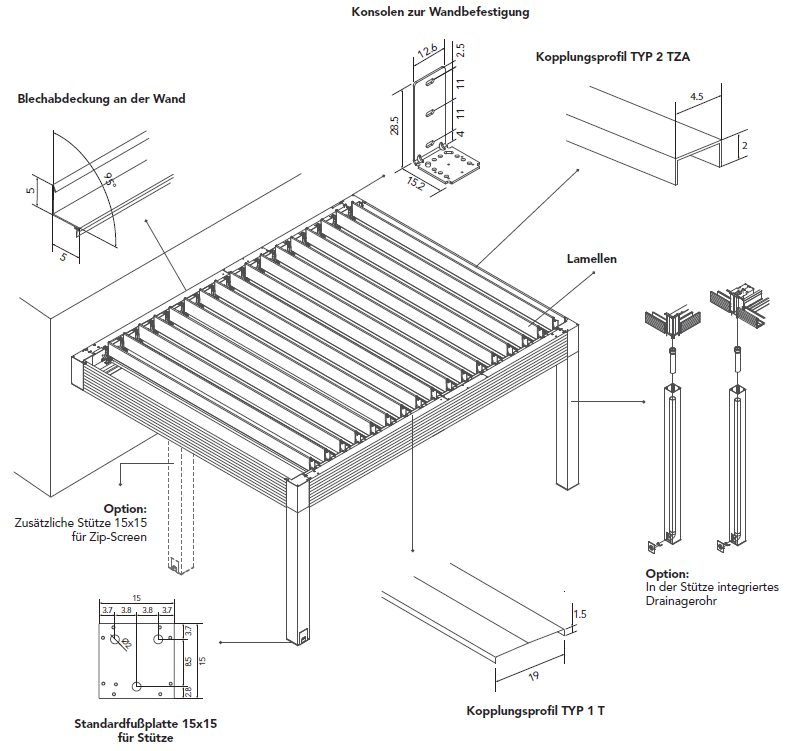

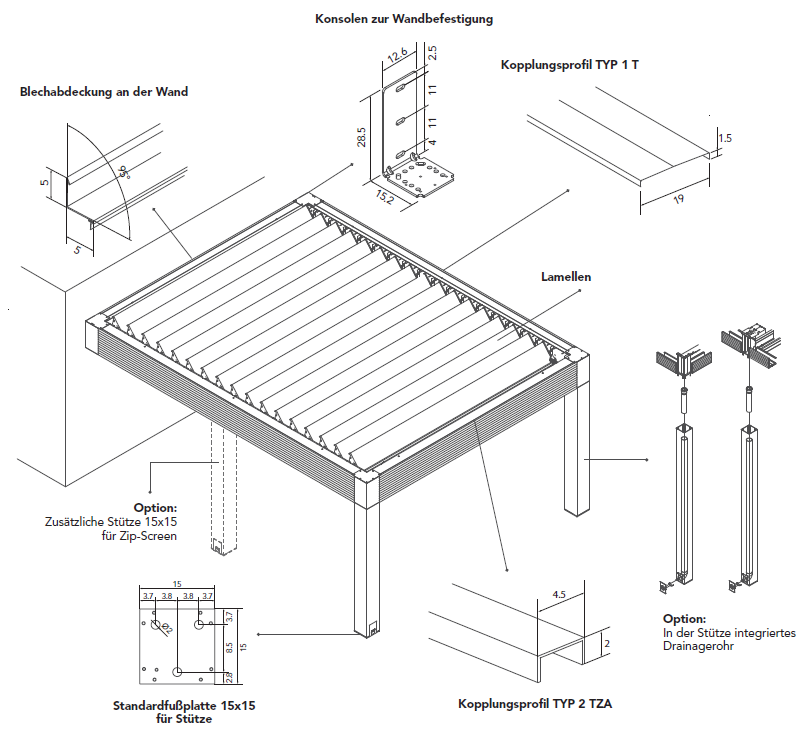

    • Blechabdeckung an der Wand bei Wandanschluss (5x5 Winkel)
    • Windbeständig bis min. Klasse 4 (Winsstärke 7 - 12) laut DIN EN 13561
    • erweiterbar mit ZIP-Screen und Verglasungen

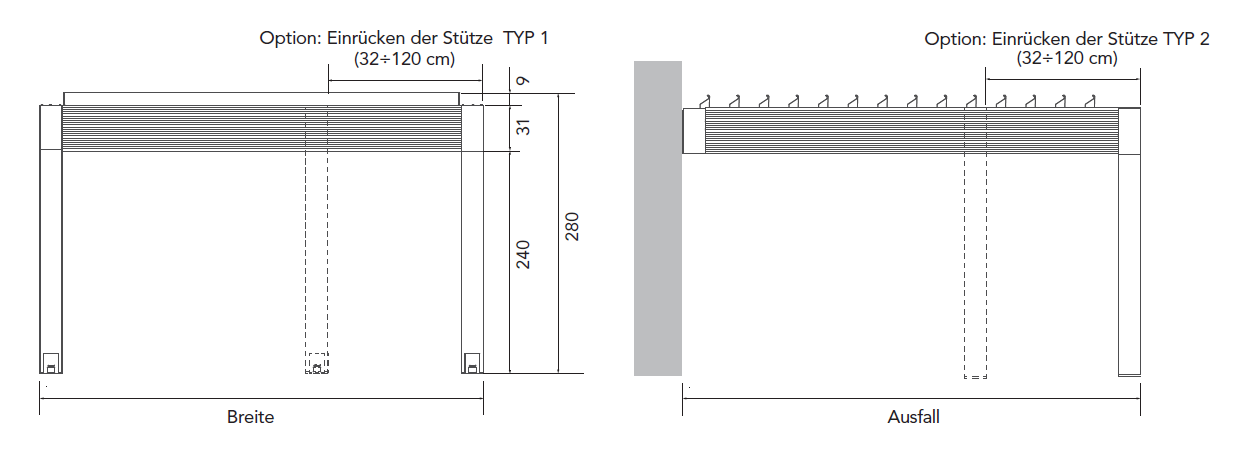

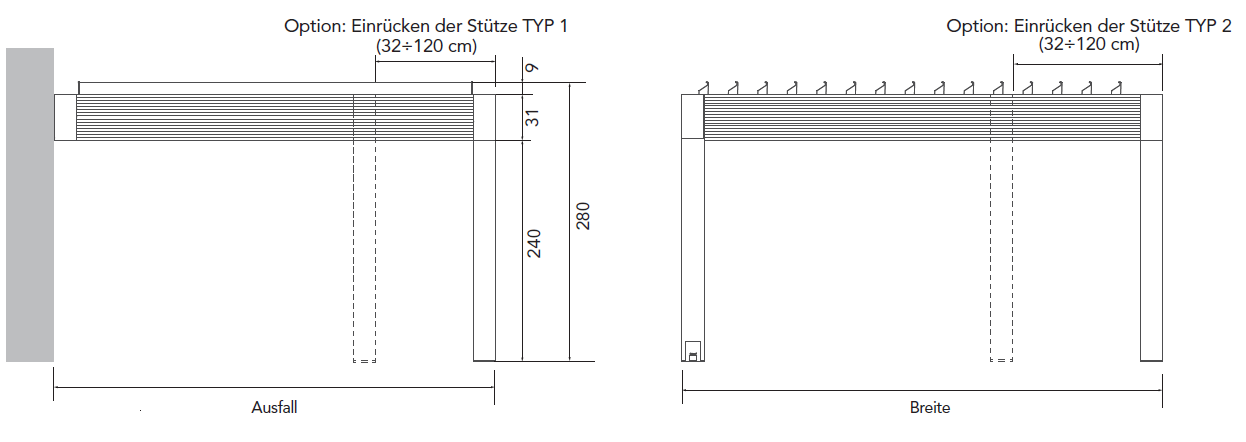

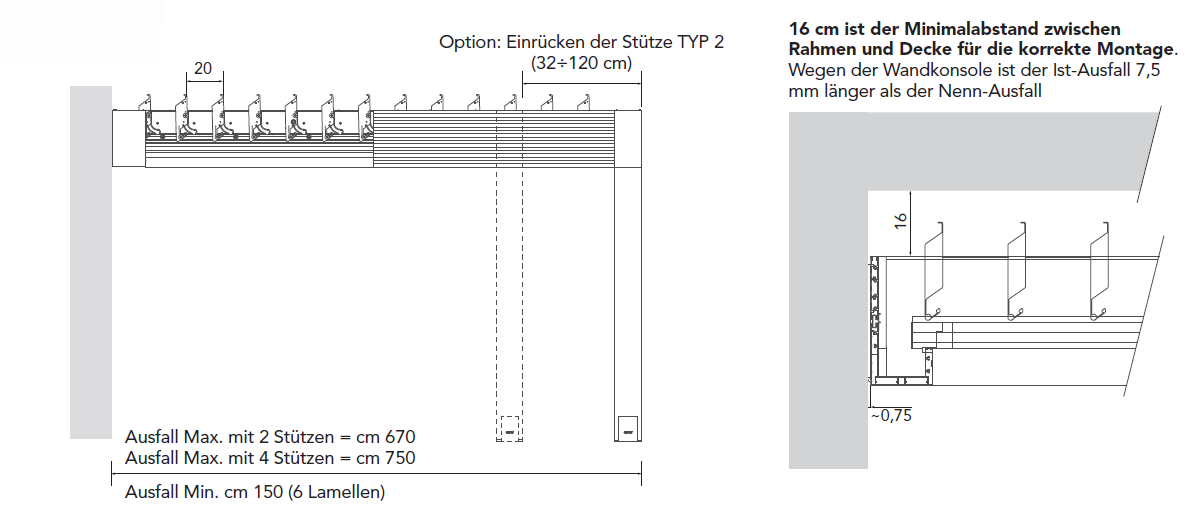

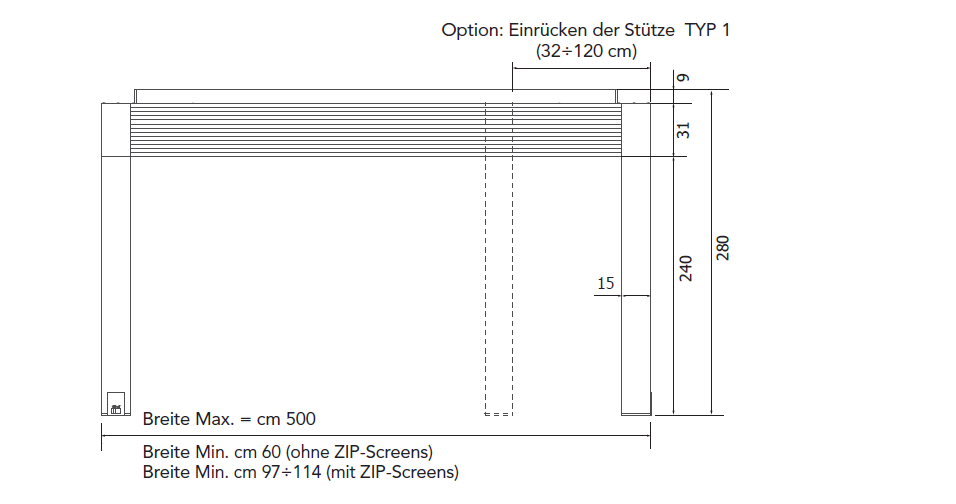

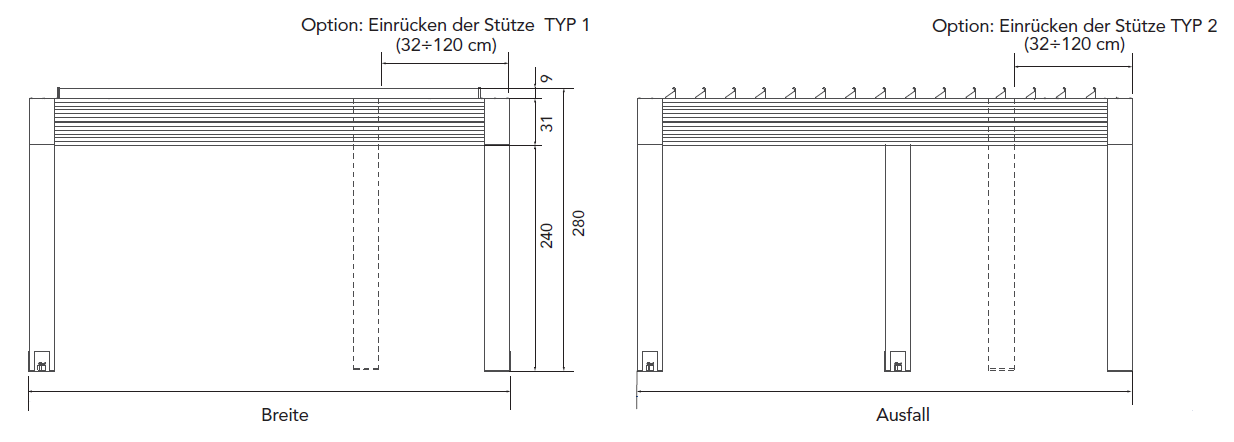

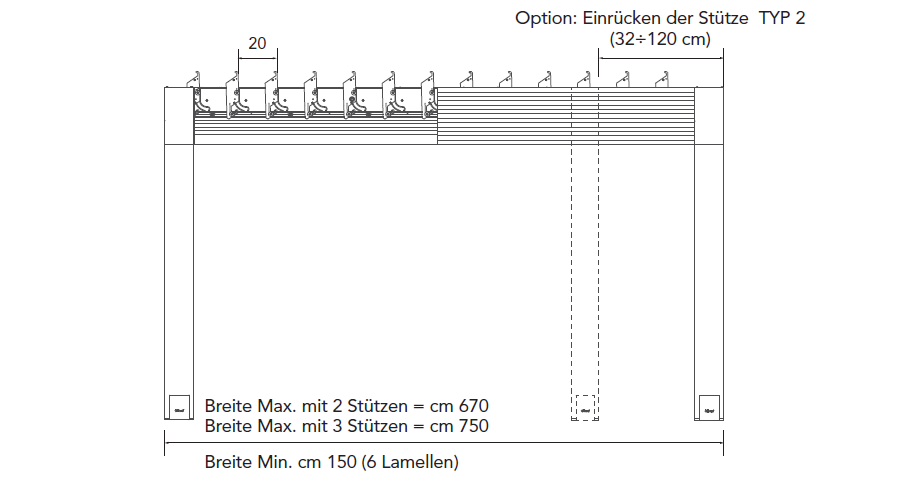

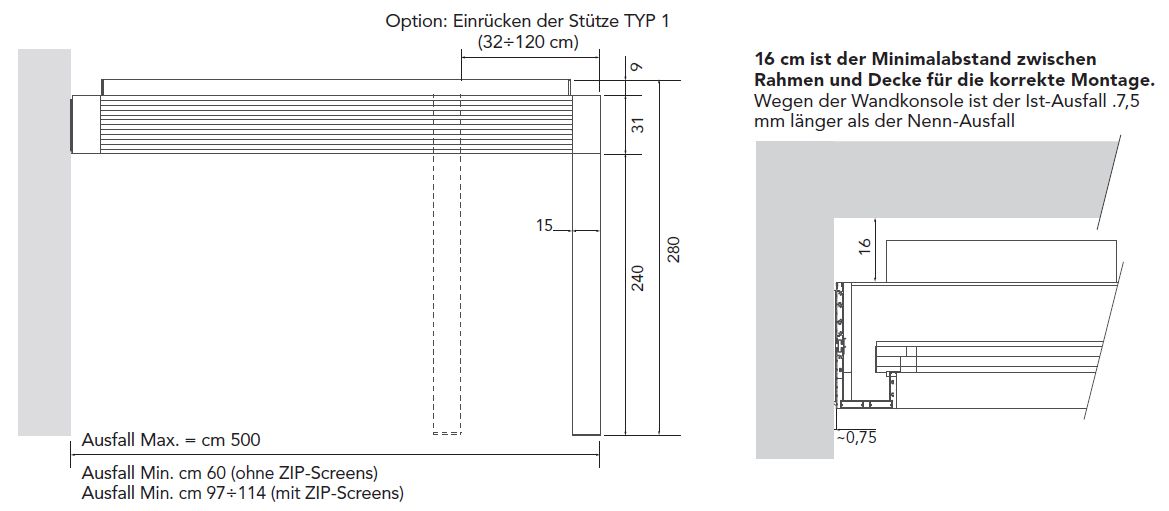

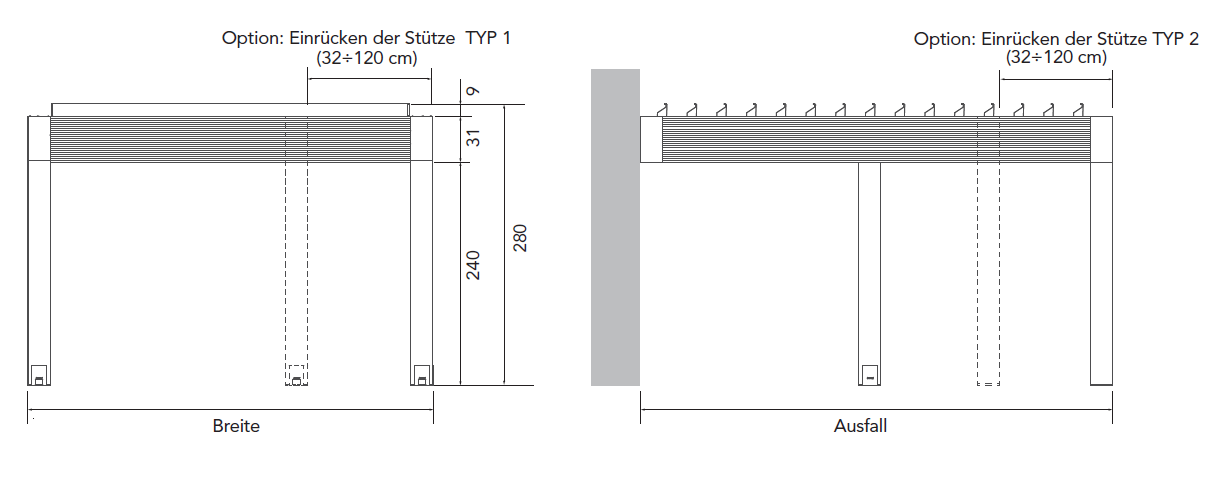

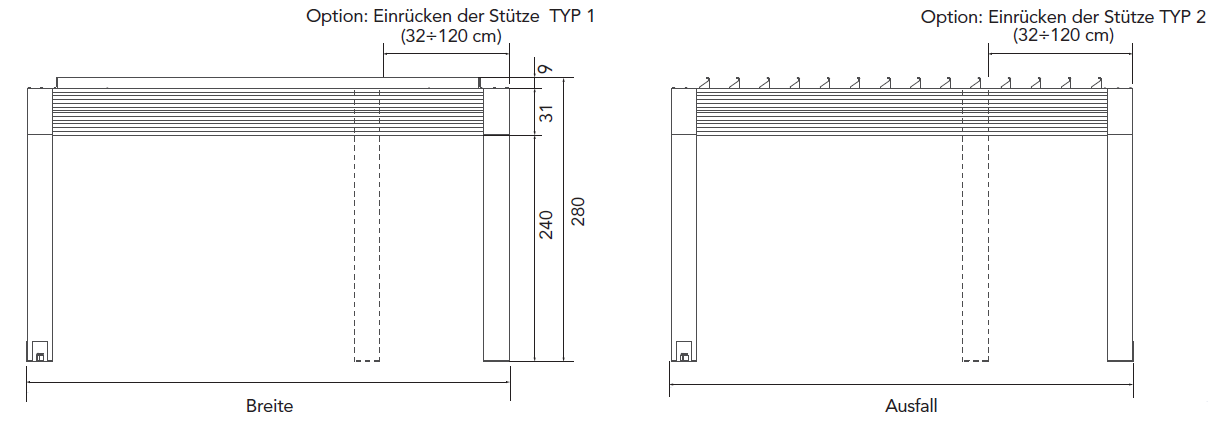

    • Einrücken der Stützen möglich (320-1200 mm)

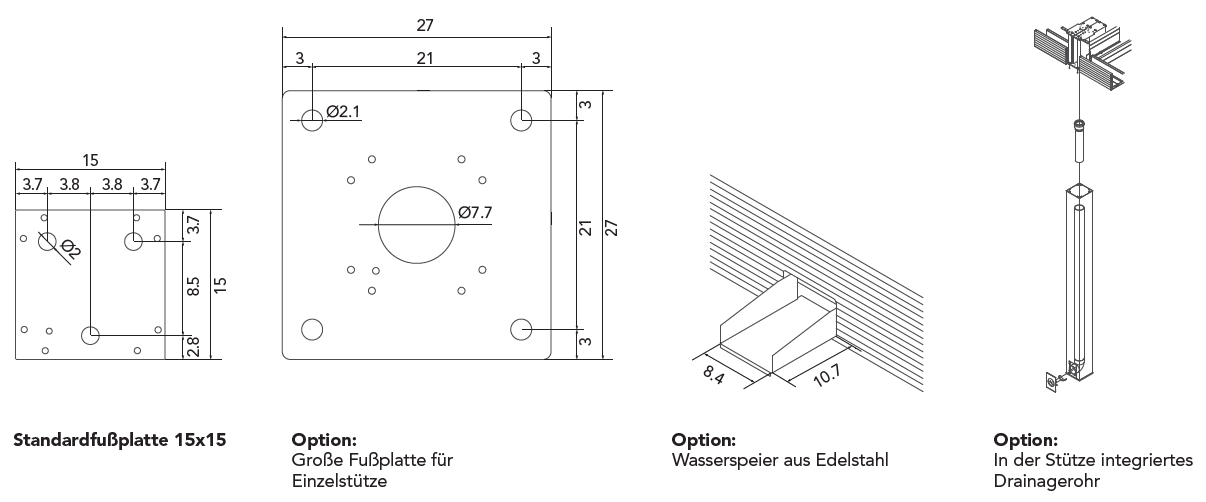

    • zusätzliche Stützen, verlängerte Stützen und integriertes Drainagerohr in Stütze möglich

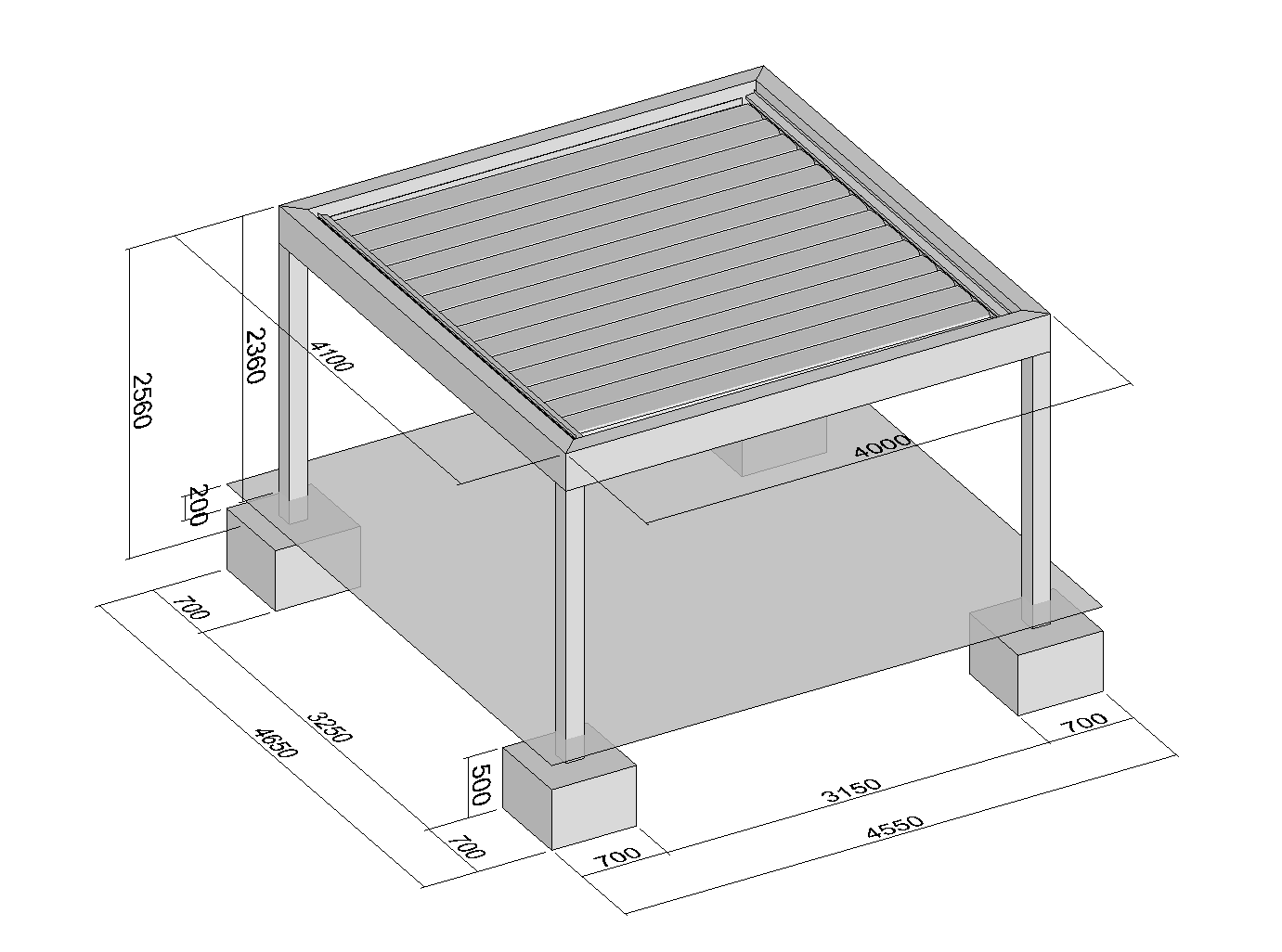

freistehende Variante
Wandanschluss Variante - Lamellen parallel zur Wand
Wandanschluss Variante - Lamellen senkrecht zur Wand
Wandanschluss Variante - zwischen Wänden / ohne Stützen
  • Montagemöglichkeiten:
    • freistehende Variante

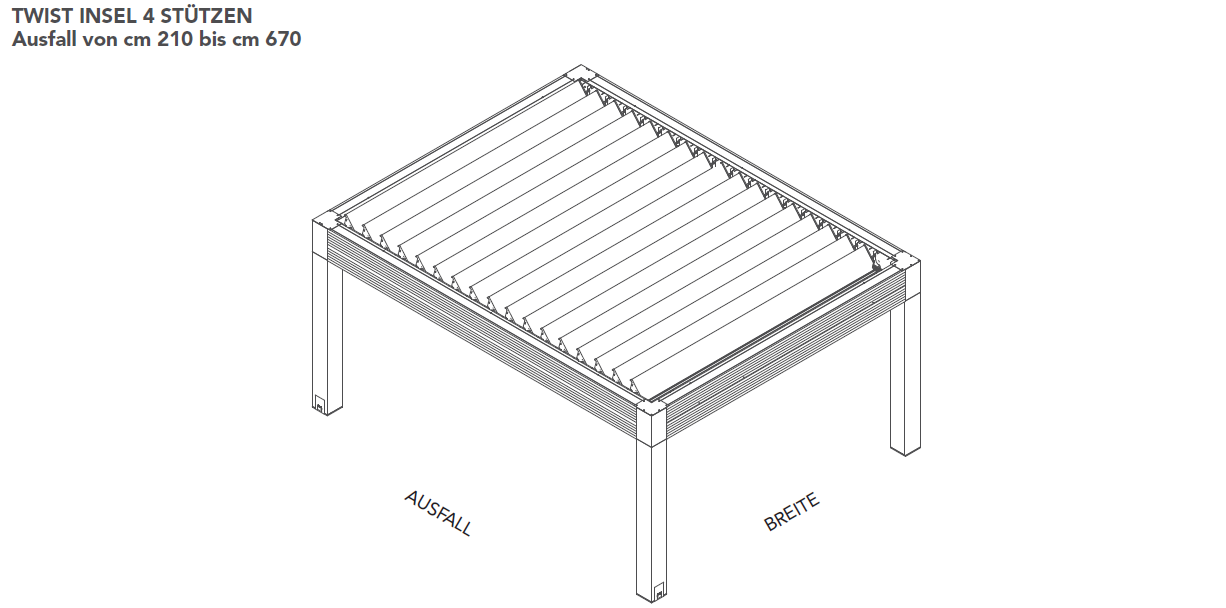

      • mit 4 oder 6 Stützen bei 1-Feld (Basismodul)

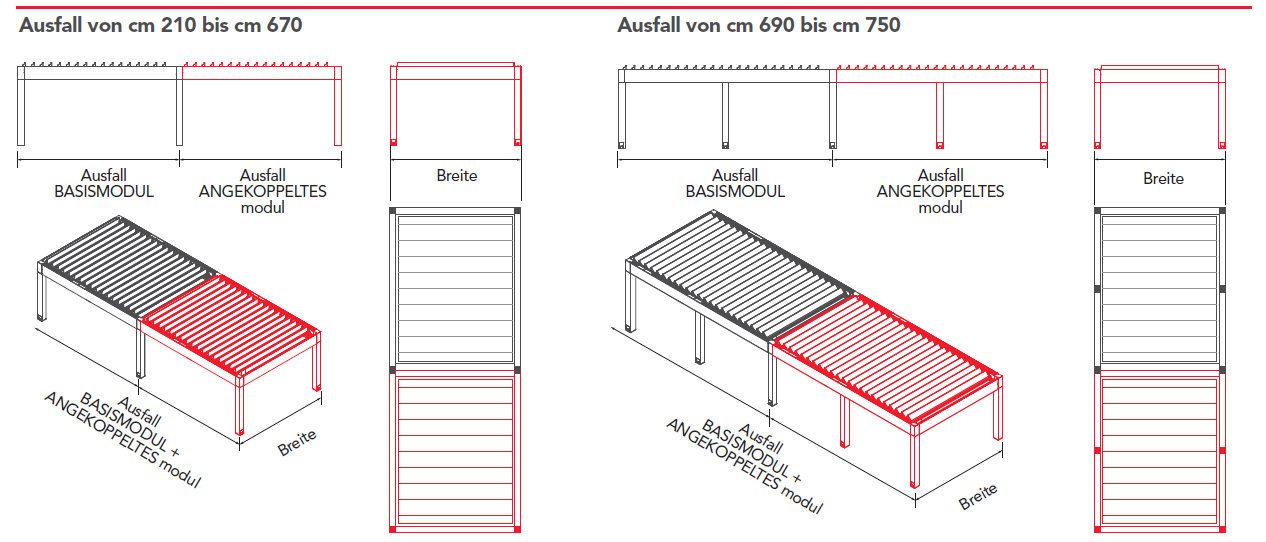

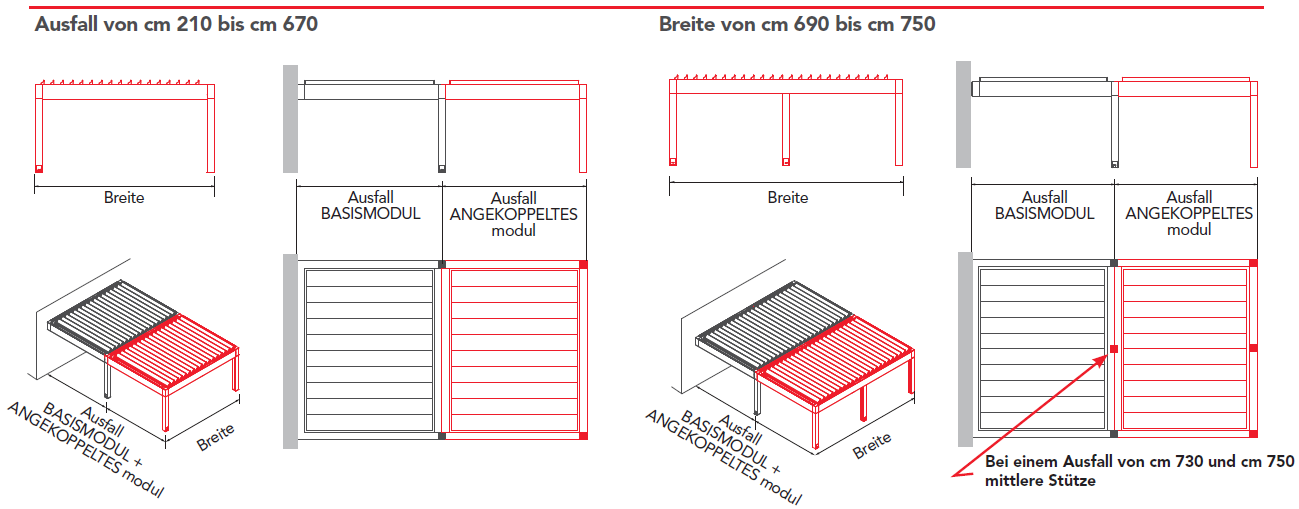

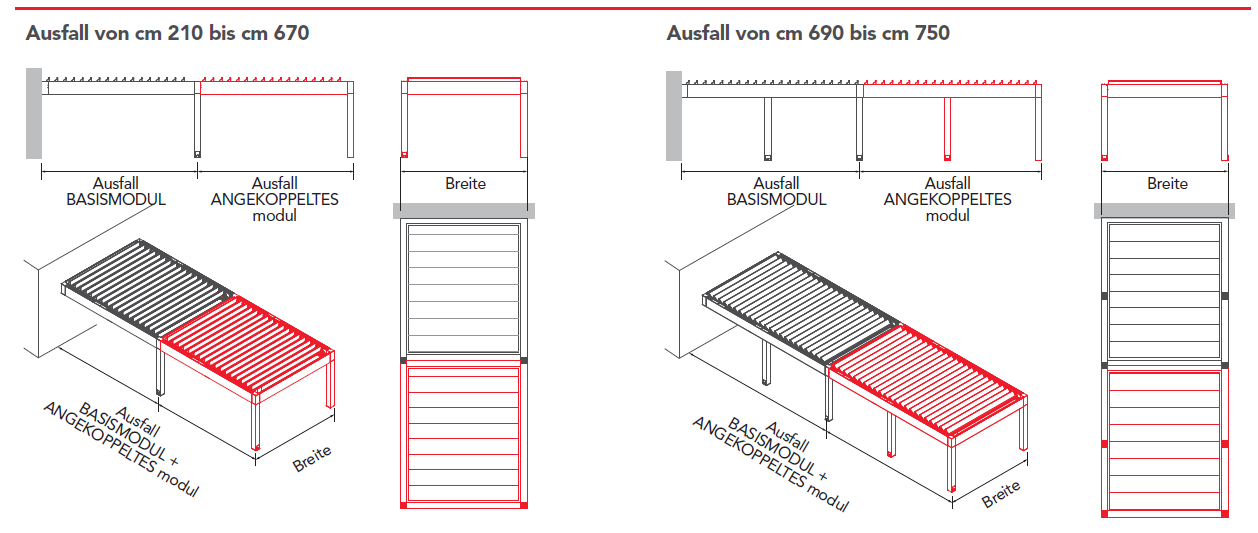

      • mit 6 oder 8-9 Stützen bei 2-Feld (Basismodul + Angekoppeltes Modul Typ 1 seitlich)
      • mit 6 oder 8-10 Stützen bei 2-Feld (Basismodul + Angekoppeltes Modul Typ 2 vorne)

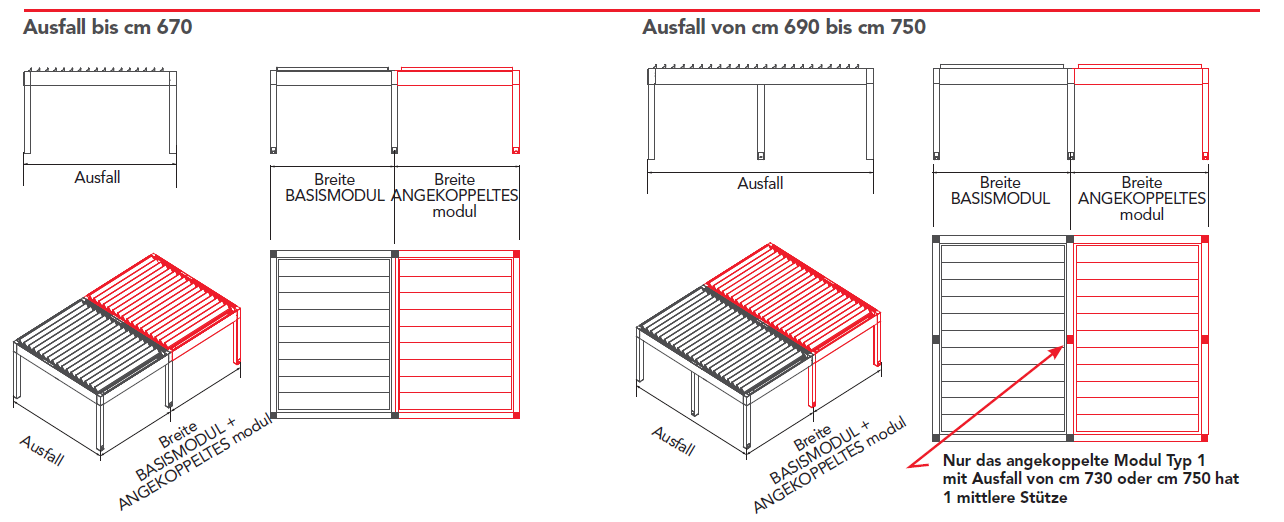

    • Freistehend Basismodul + Angekoppeltes Modul Typ1
      Basismodul + Angekoppeltes Modul Typ2

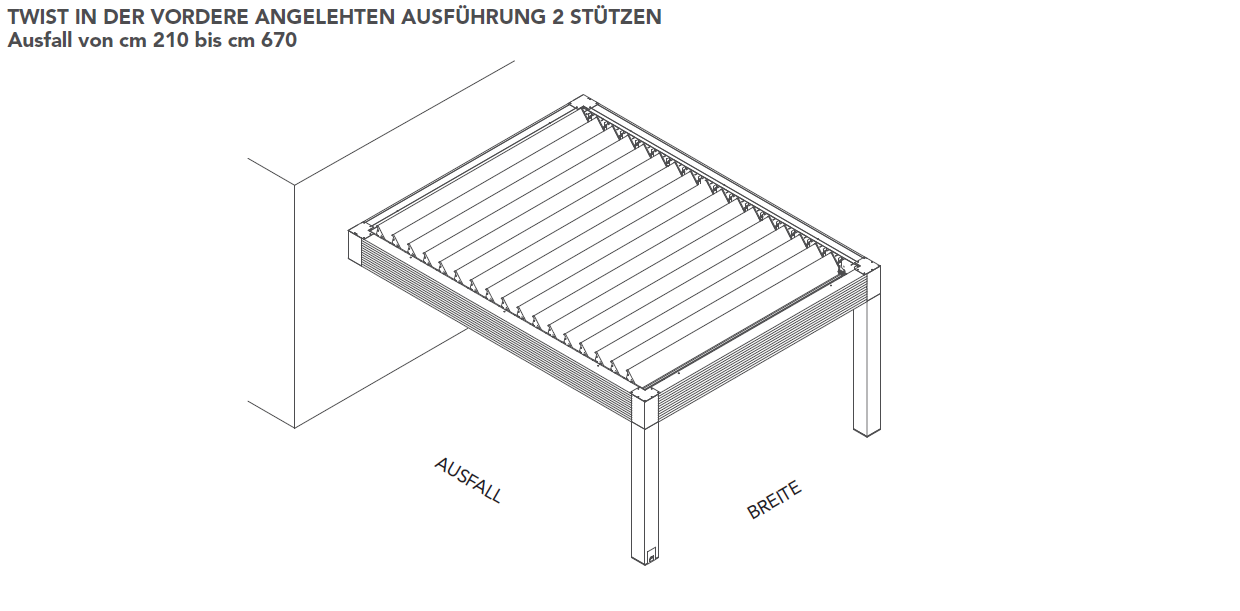

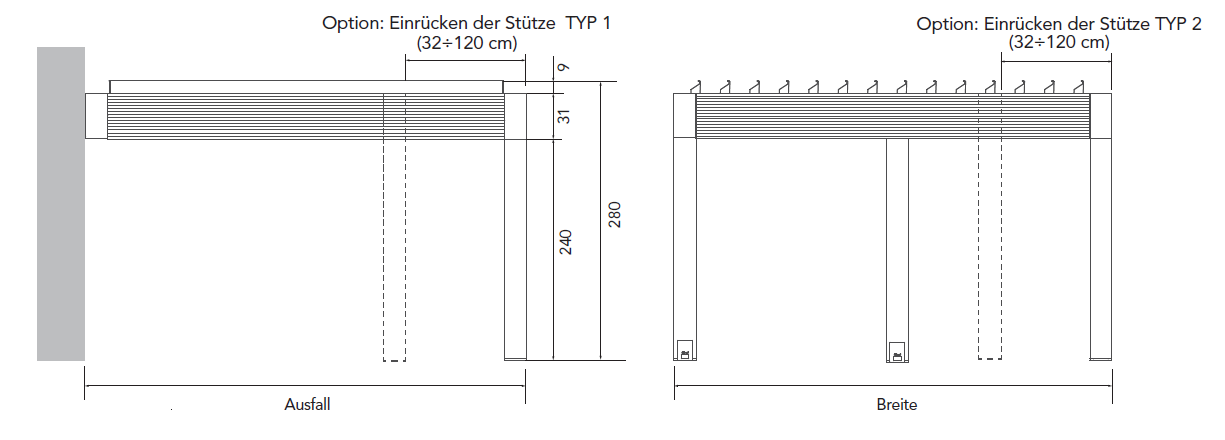

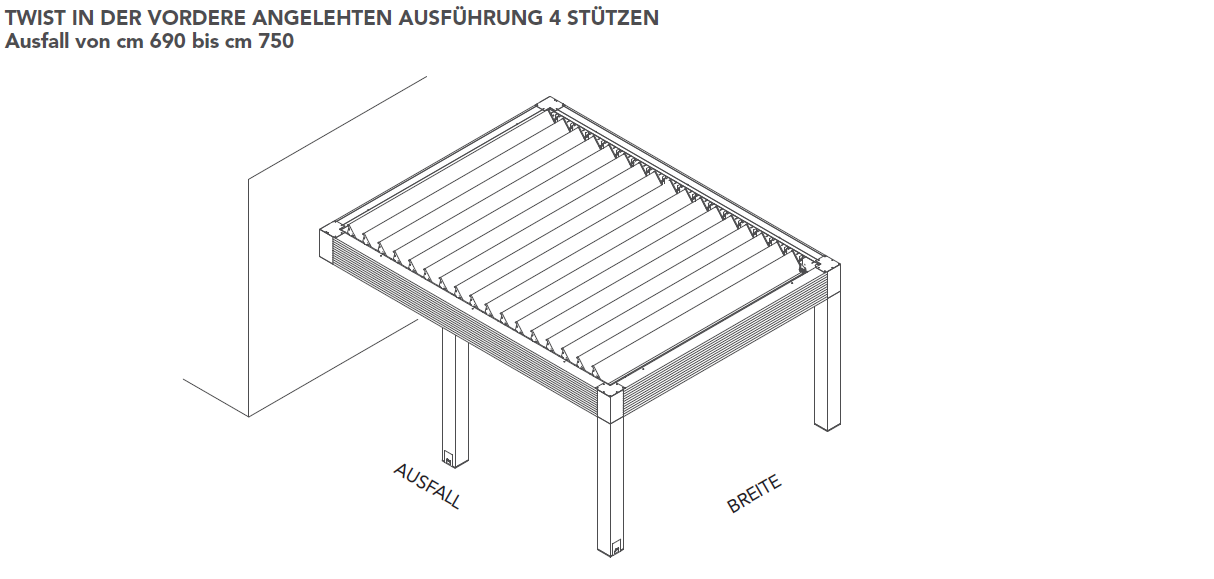

    • Wandanschluss-Variante (angelehnt vorne / Lamellen parallel zur Wand)
      • mit 2 oder 4 Stützen bei 1-Feld (Basismodul angelehnt vorne / Lamellen parallel zur Wand)
      • mit 3 oder 5-6 Stützen bei 2-Feld (Basismodul + Angekoppeltes Modul Typ 1 seitlich)
      • mit 4 oder 6-8 Stützen bei 2-Feld (Basismodul + Angekoppeltes Modul Typ 2 vorne)

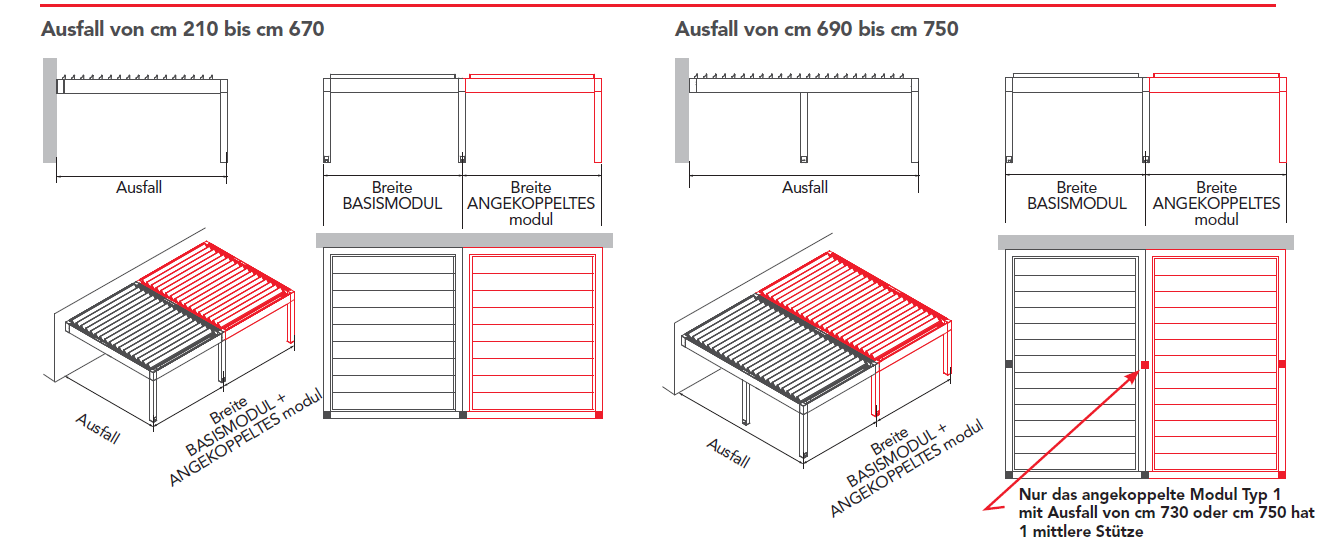

    • Wandanschluss angelehnt vorne Basismodul + Angekoppeltes Modul Typ1
      Wandanschluss angelehnt vorne Basismodul + Angekoppeltes Modul Typ2

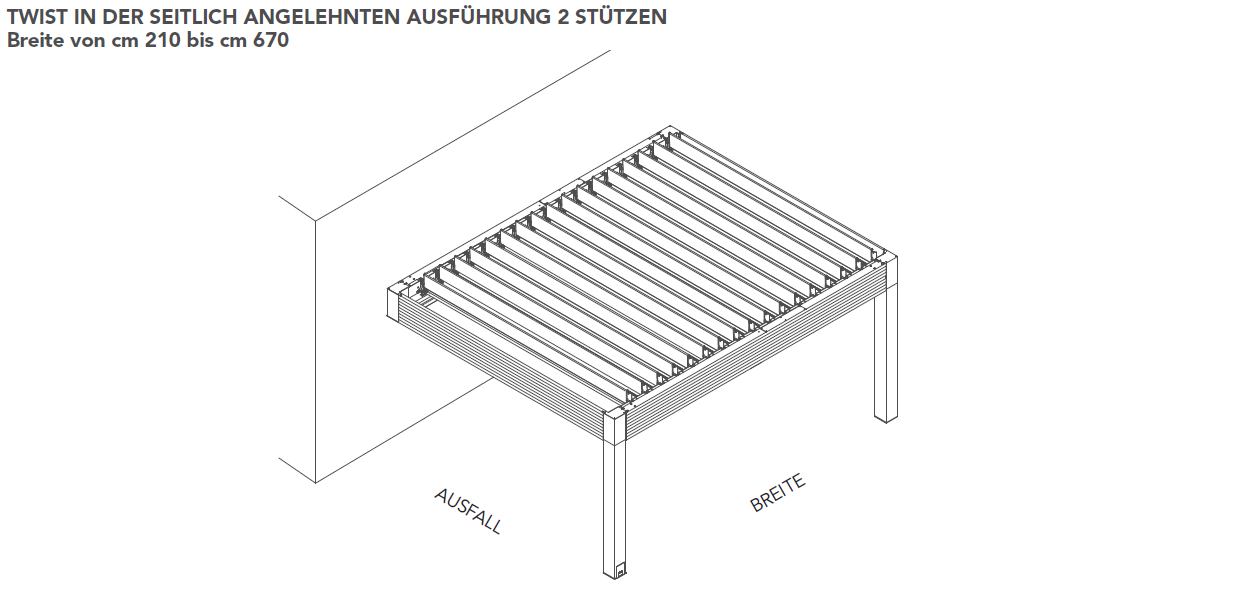

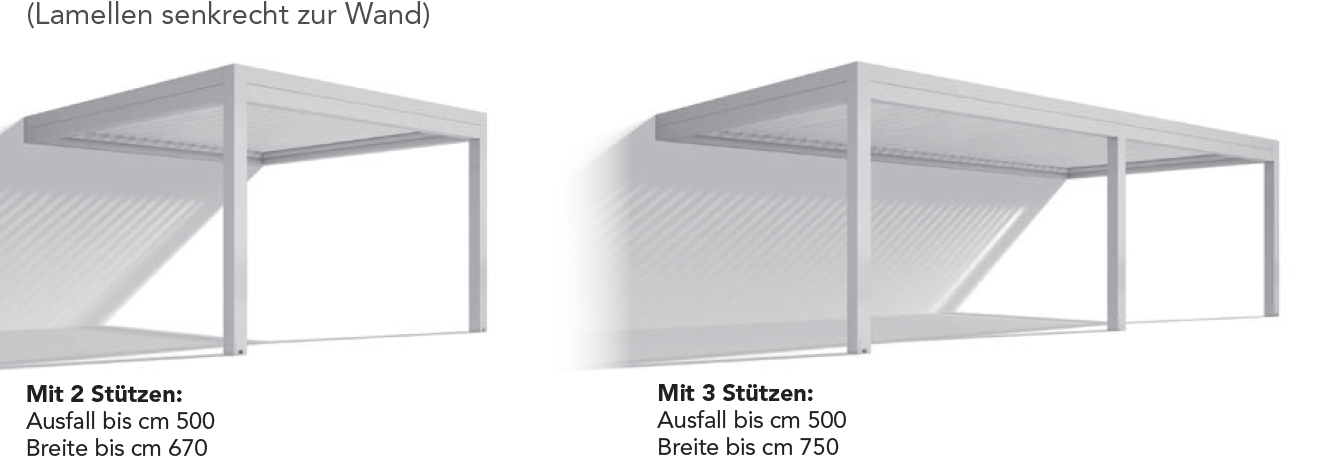

    • Wandanschluss-Variante (angelehnt seitlich / Lamellen senkrecht zur Wand)
      • mit 2 oder 3 Stützen bei 1-Feld (Basismodul angelehnt seitlich / Lamellen senkrecht zur Wand)
      • mit 4 oder 5-6 Stützen bei 2-Feld (Basismodul + Angekoppeltes Modul Typ 1 seitlich)
      • mit 3 oder 4-5 Stützen bei 2-Feld (Basismodul + Angekoppeltes Modul Typ 2 vorne)

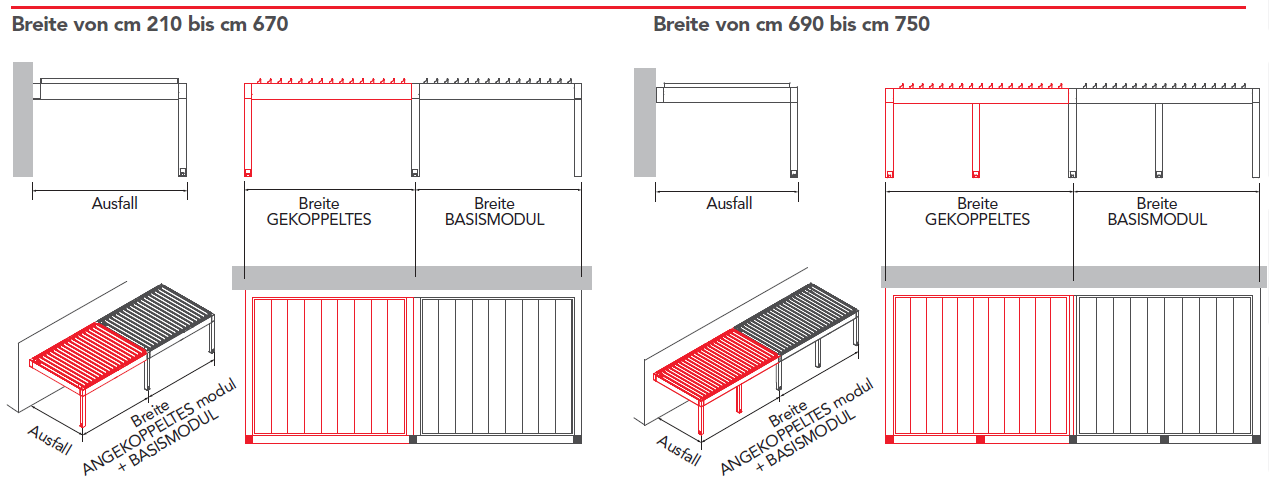

    • Wandanschluss angelehnt seitlich Basismodul + Angekoppeltes Modul Typ1
      Wandanschluss angelehnt seitlich Basismodul + Angekoppeltes Modul Typ2

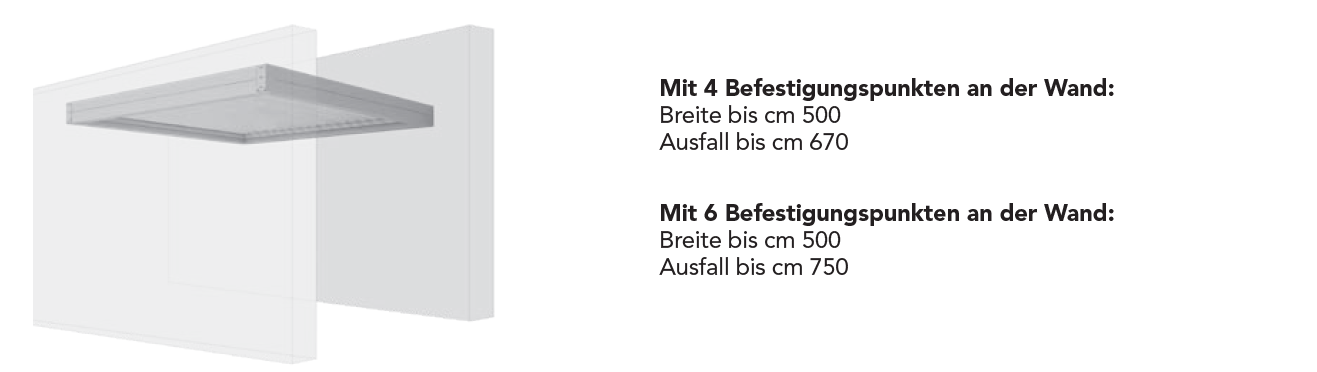

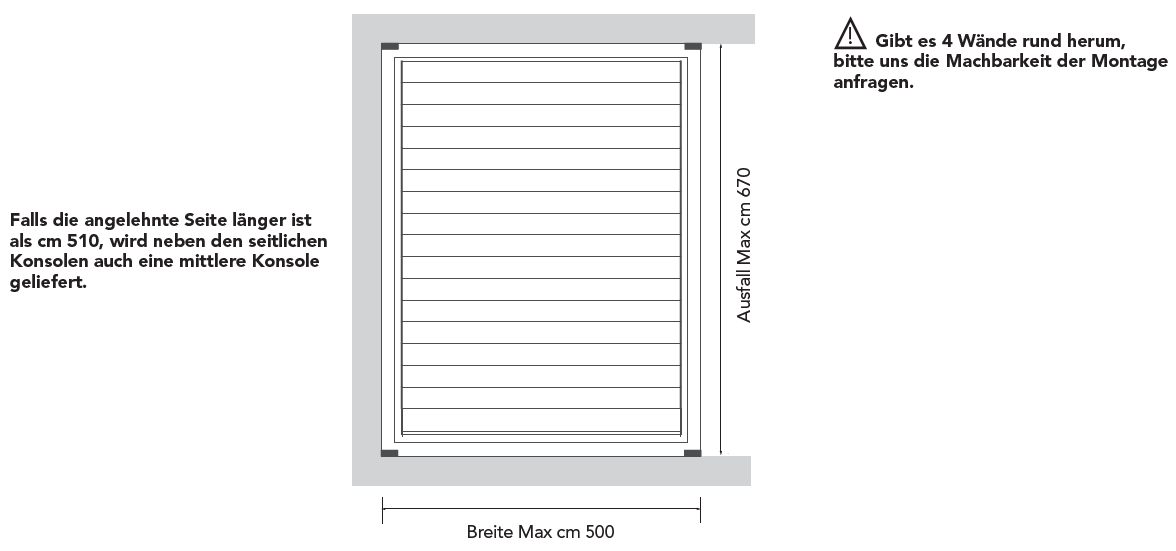

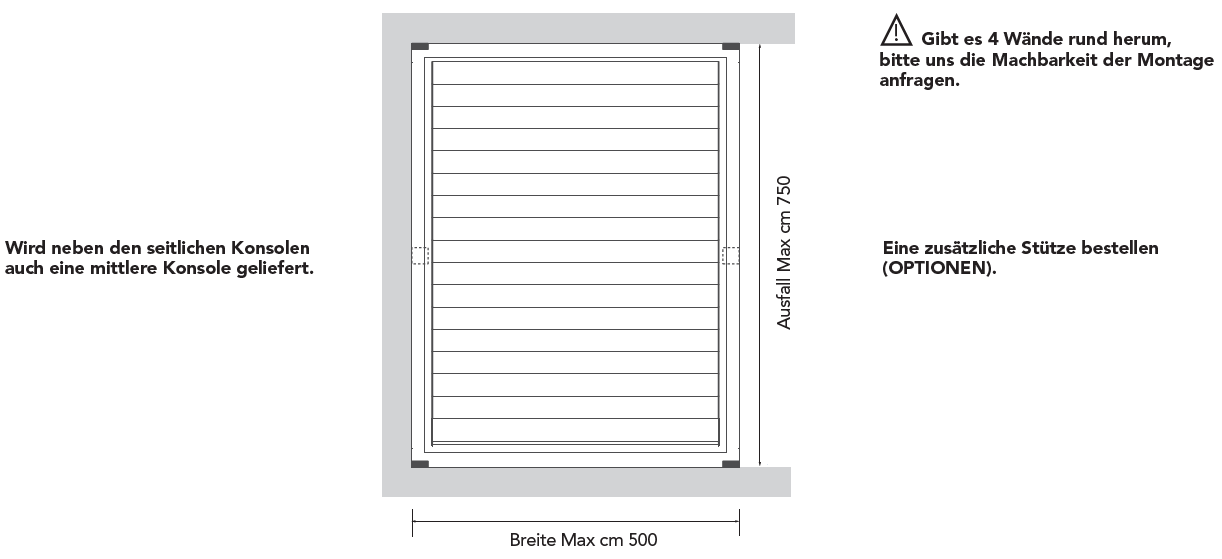

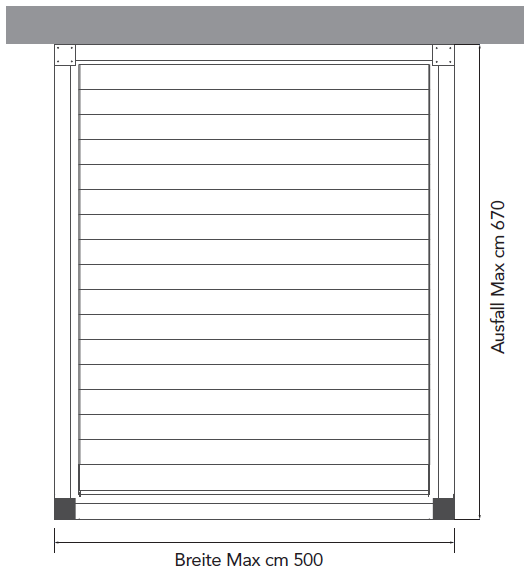

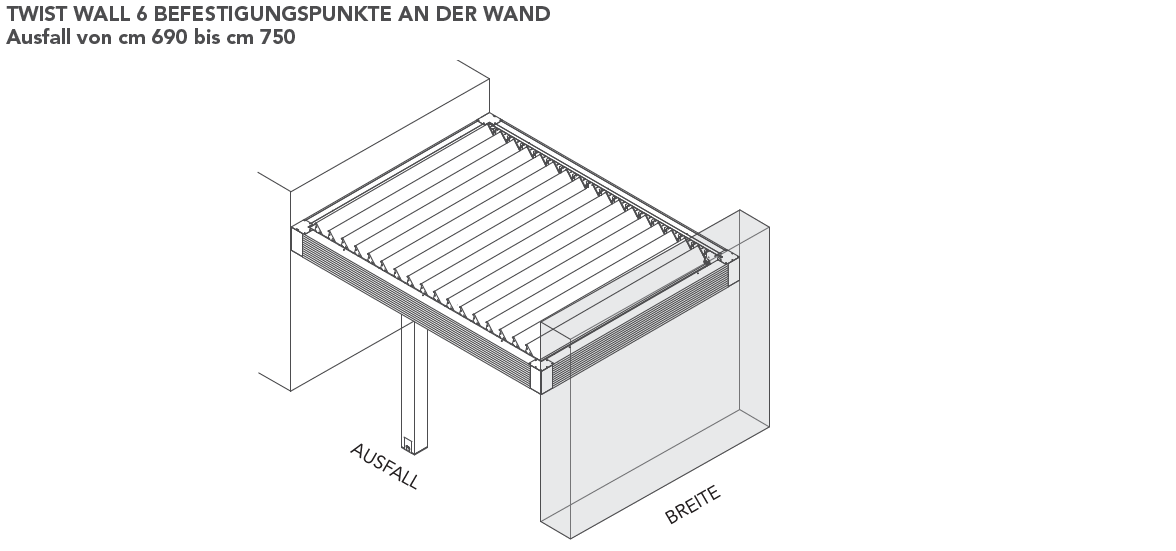

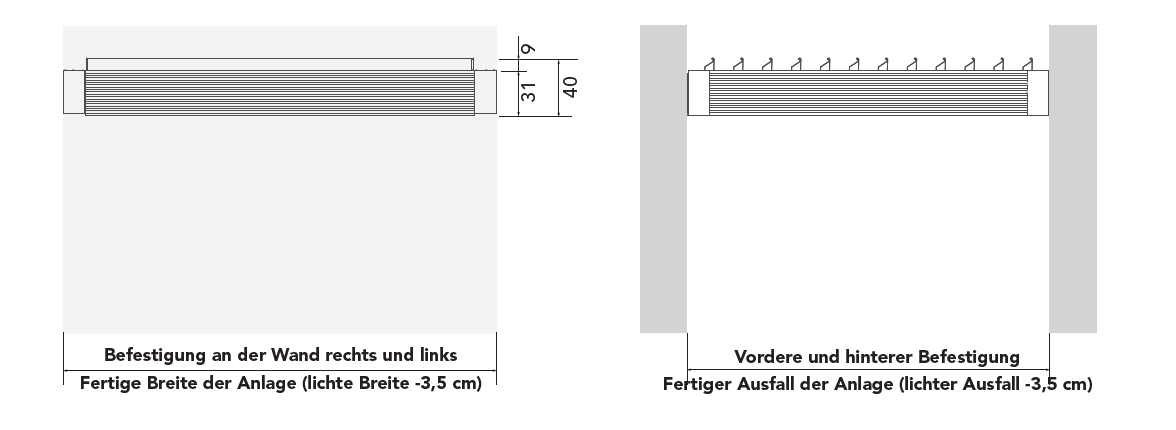

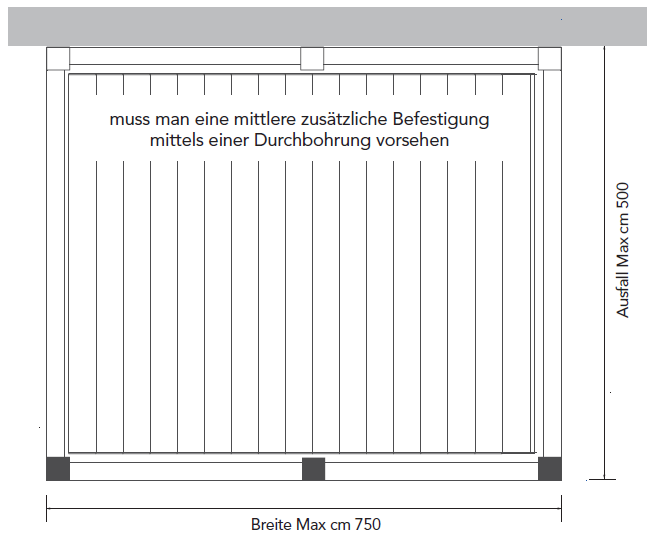

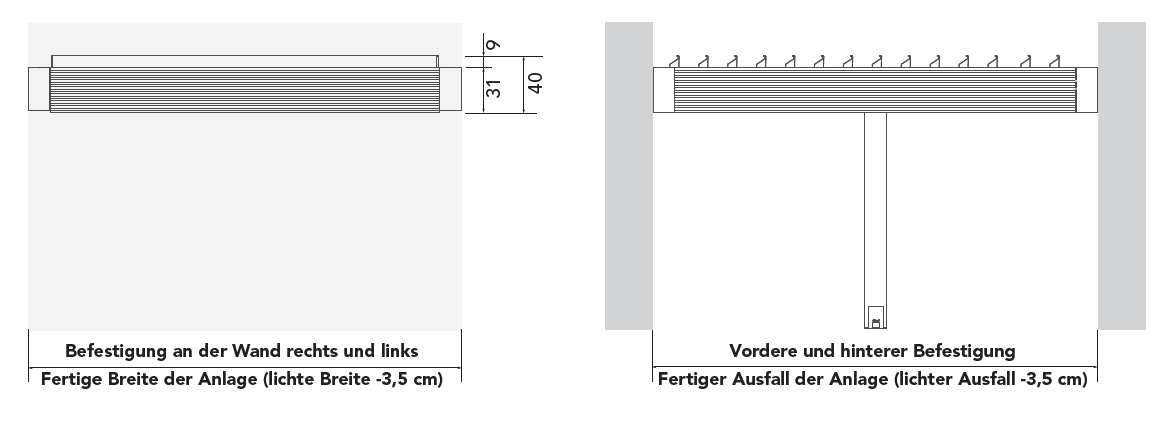

    • Wandanschluss-Variante (zwischen 2-3 Wänden / ohne Stützen)
      • mit 4 oder 6 Befestigungspunkten
    • Überecklösungen möglich
  • Maße:

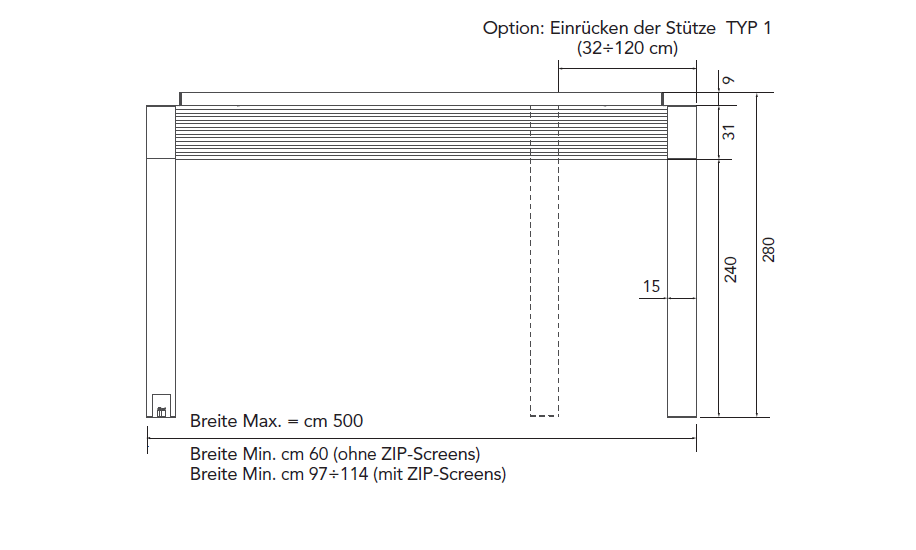

    • Breite:
      • freistehende Variante: 2000 - 5000 mm
      • Wandanschluss-Variante (Lamellen parallel zur Wand): 2000 - 5000 mm

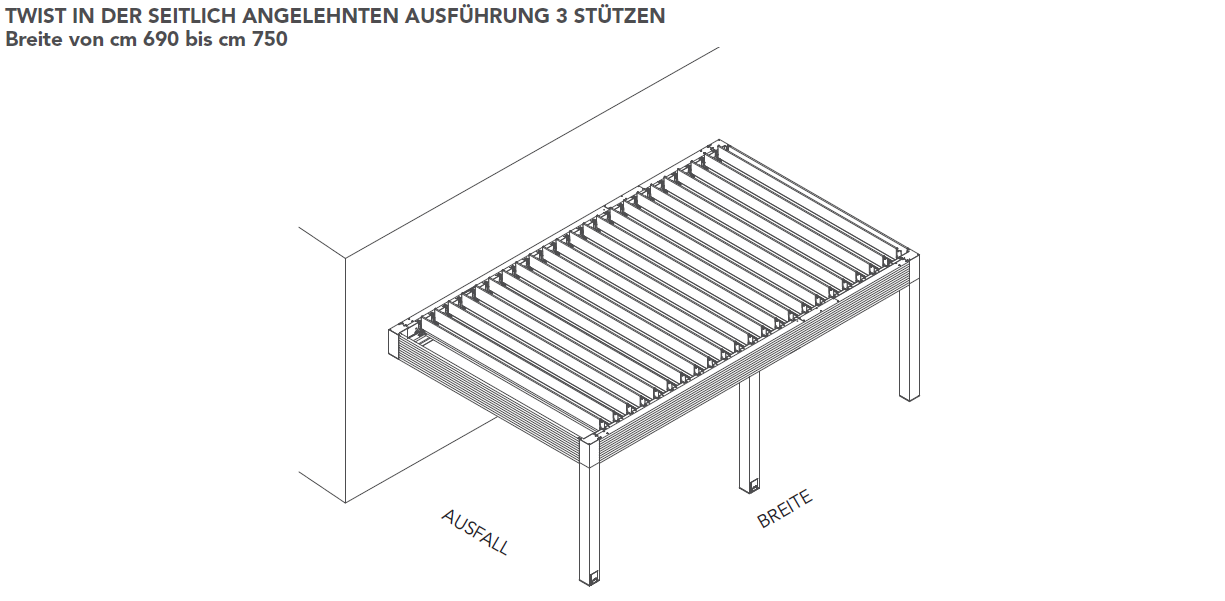

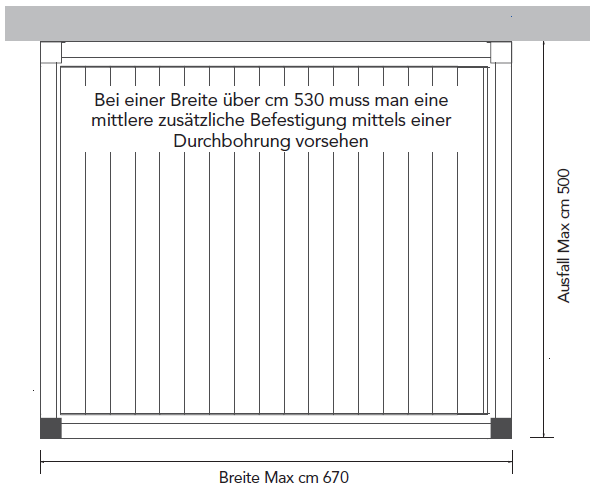

      • Wandanschluss-Variante (Lamellen senkrecht zur Wand): 2100 - 6700 mm mit 2 Stützen, 6900 - 7500 mm mit 3 Stützen

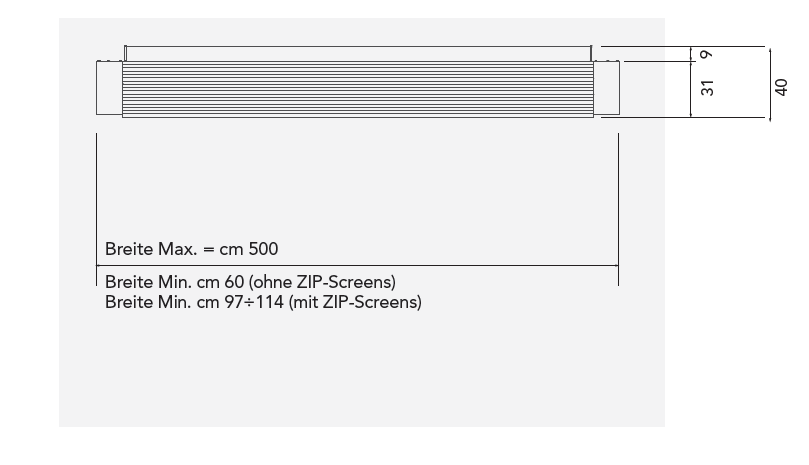

      • Wandanschluss-Variante (zwischen 2-3 Wänden / ohne Stützen): 2000 - 5000 mm
    • Ausfall:

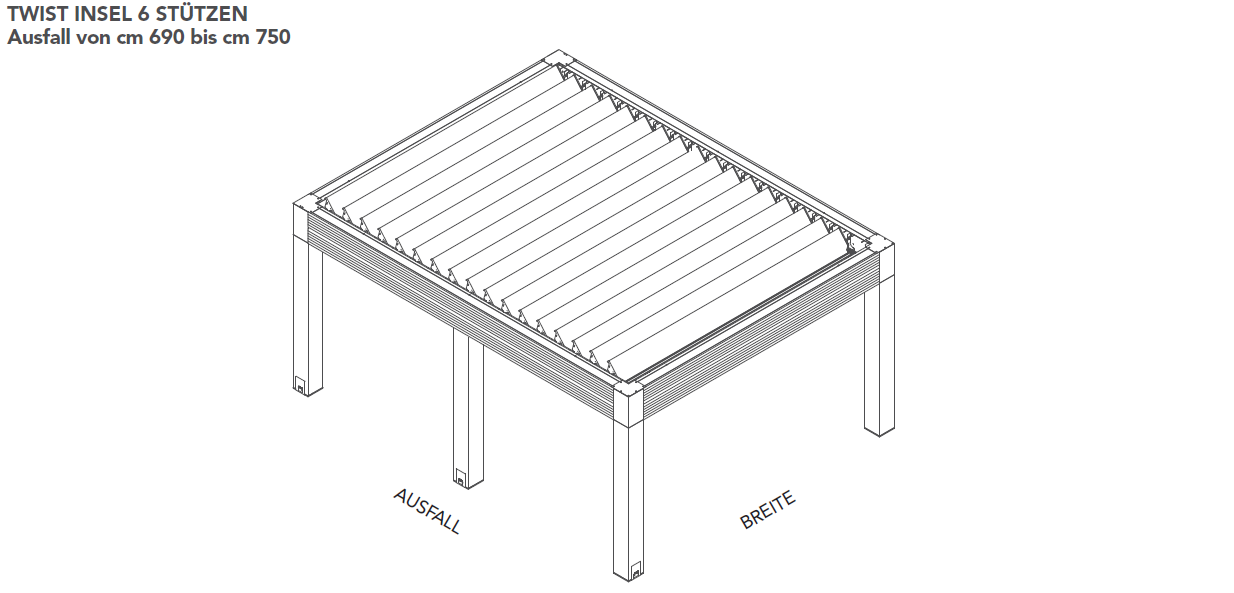

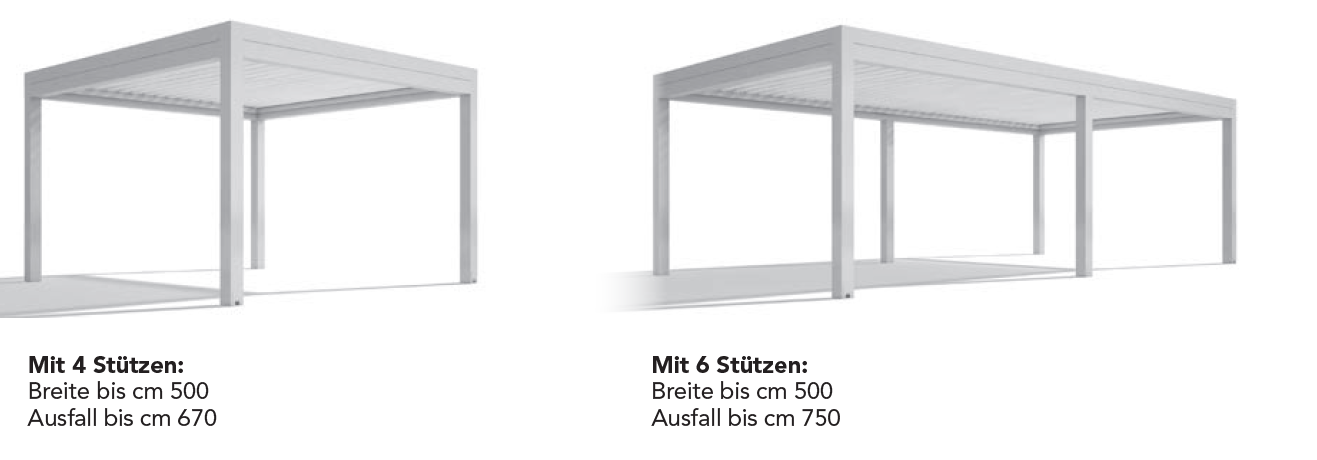

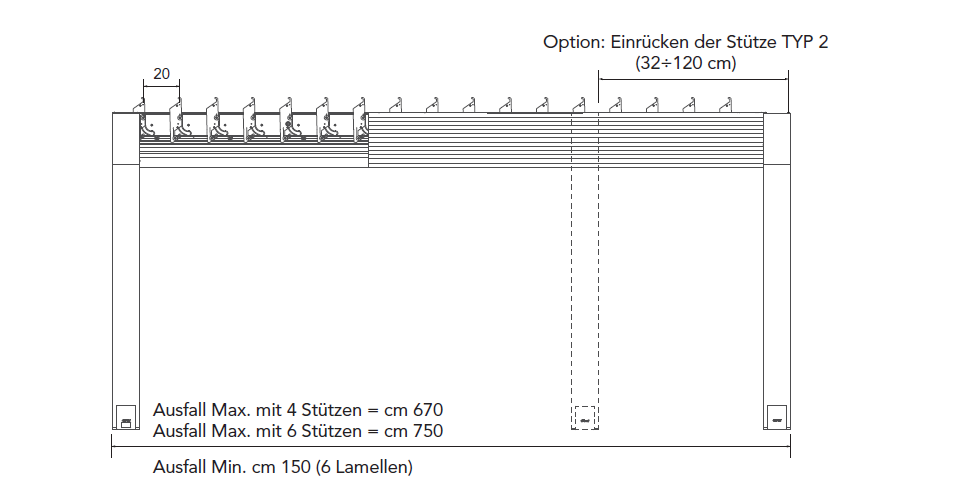

      • freistehende Variante: 2100 - 6700 mm mit 4 Stützen, 6900 - 7500 mm mit 6 Stützen

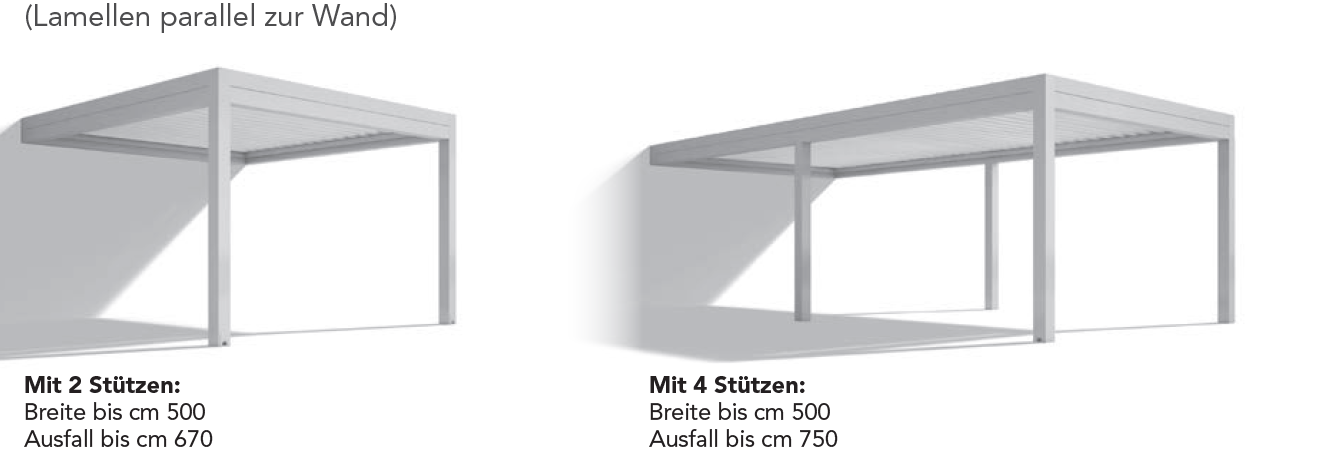

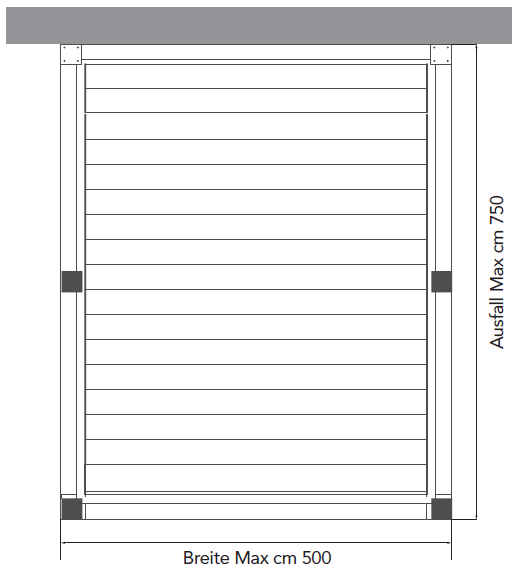

      • Wandanschluss-Variante (Lamellen parallel zur Wand): 2100 - 6700 mm mit 2 Stützen, 6900 - 7500 mm mit 4 Stützen
      • Wandanschluss-Variante (Lamellen senkrecht zur Wand): 2000 - 5000 mm

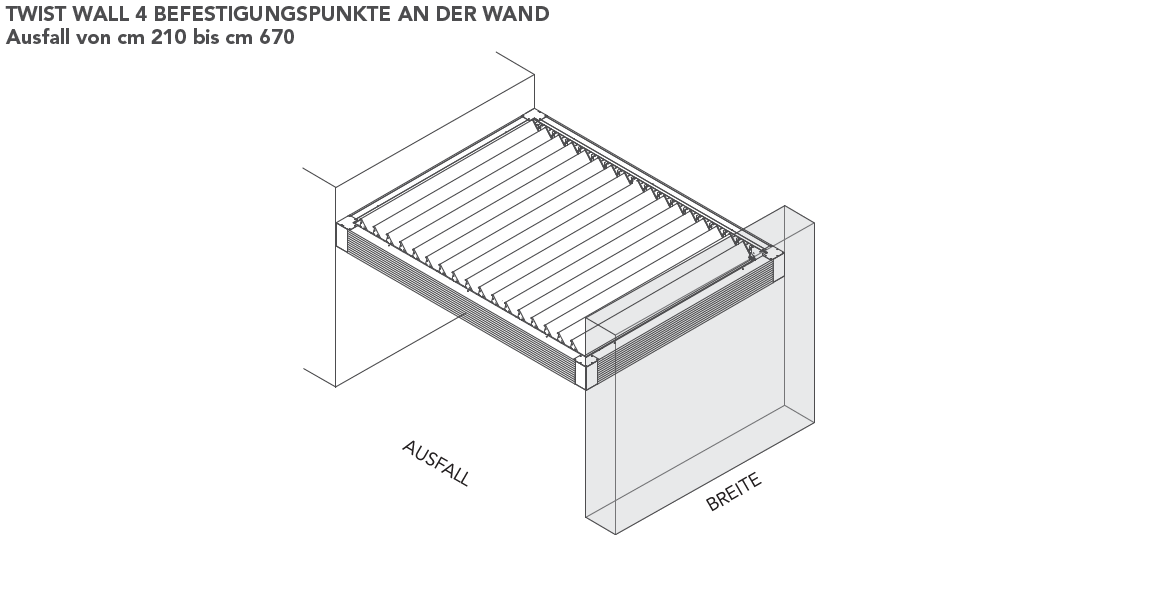

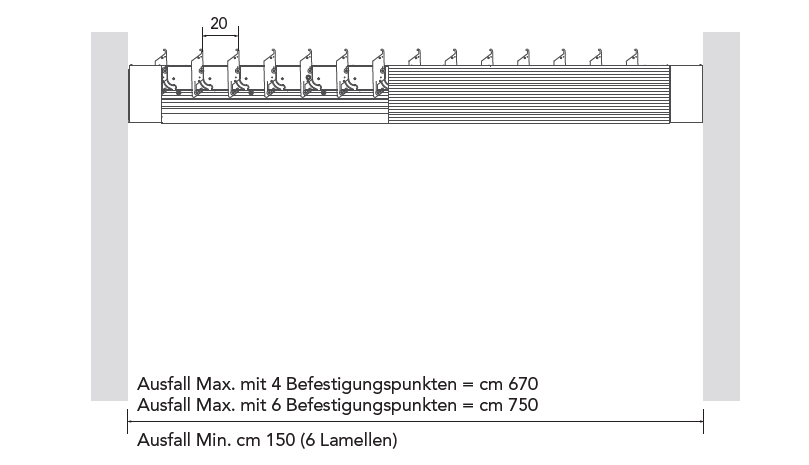

      • Wandanschluss-Variante (zwischen 2-3 Wänden / ohne Stützen): 2100 - 6700 mm mit 4 Befestigungspunkten, 6900 - 7500 mit 6 Befestigungspunkten oder zusätzliche Stütze
    • Höhe: standard 2400mm (max. 3000 mm)

Der Antrieb

  • Serienmäßig:
    • 2 Linearmotoren und 1 Tandem Steuergerät
  • optional:
    • Funkmotor mit Funksteuerung

Die Farbe

  • Serienmäßig:
    • Gestell und Lamellen:
      • RAL 9010 - reinweiss (glatt)
      • RAL 1013 - perlweiss (glatt)
      • RAL 7016 LL - anthrazit (Feinstruktur)
    • nur Gestell
      • Inox Gibus - hell Edelstahlgrau (metallic) -
      • Anthrazit Gibus - Anthrazit 416 (Feinstruktur)
      • Bronze Gibus - Bronze (matt)
  • optional:
    • RAL 8017 - braun (matt)
    • RAL 7035 - grau (glatt)
    • verschiedene RAL Farben (matt und Feinstruktur)

Das Zubehör / Ergänzungen

  • Sensoren und Steuergeräte
  • Schalldämmung der Lamellen
  • Beleuchtung mit LEDS
  • Elektronische Schneeräumungssystem
  • Misting System (Wasserdampf für Kühlungseffekt)
  • Funkschnittstelle für Domotik Systeme
  • Funkschnittstelle für Smart Devices
  • Audioanlage
  • Heizgeräte
  • Gelenkarmmarkisen an Pergolen
