Lamellendach / Bioklimatische Pergola Varia

Die Konstruktion

• Aufbau:

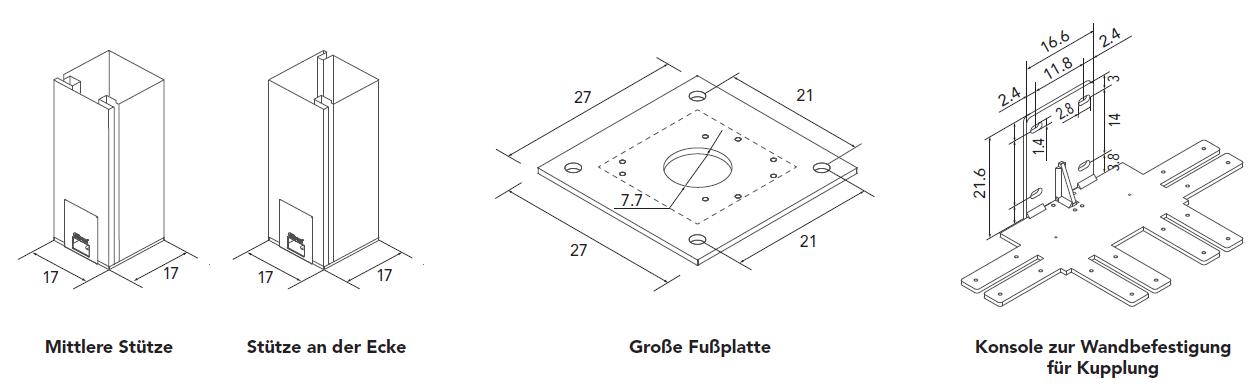

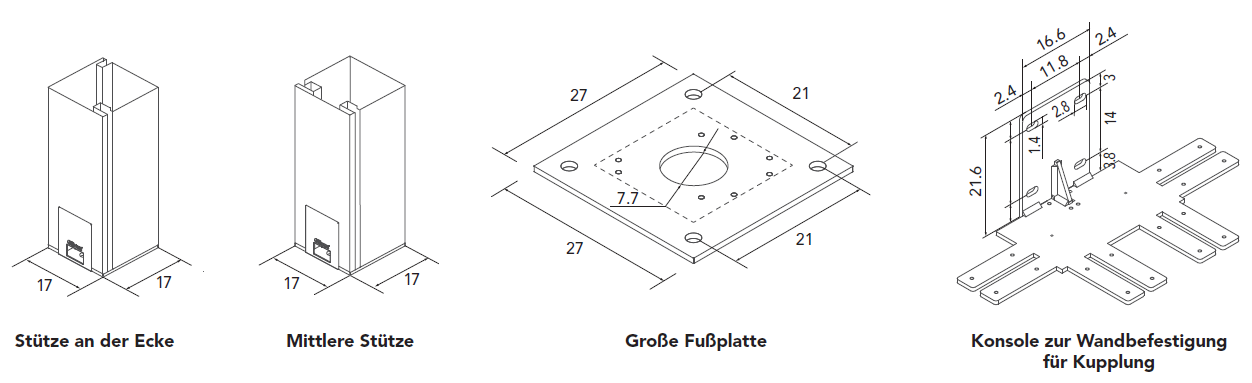

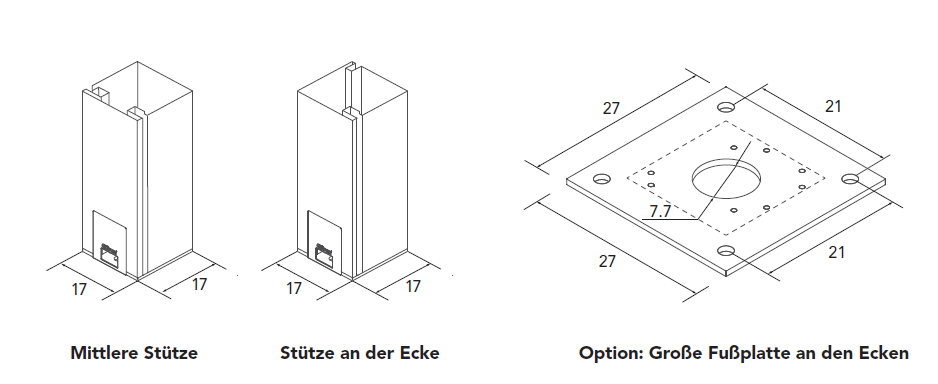

  • Stützen 170x170 mm
  • Höhe obere Rahmenkonstruktion 310 mm
  • Lamellen 43x237 mm und zwischen 0 - 120° verstellbar (Twist Motion)
  • optimaler Regenschutz durch wasserdichte Lamellen und Wasserablauf über Fallrohre in den Stützen
  • natürliche Luftzirkulation durch leichtes Öffnen der Lamellen
  • 1-Feld Anlage oder 2-Feld Anlage
  • freistehend oder Wandanschluss

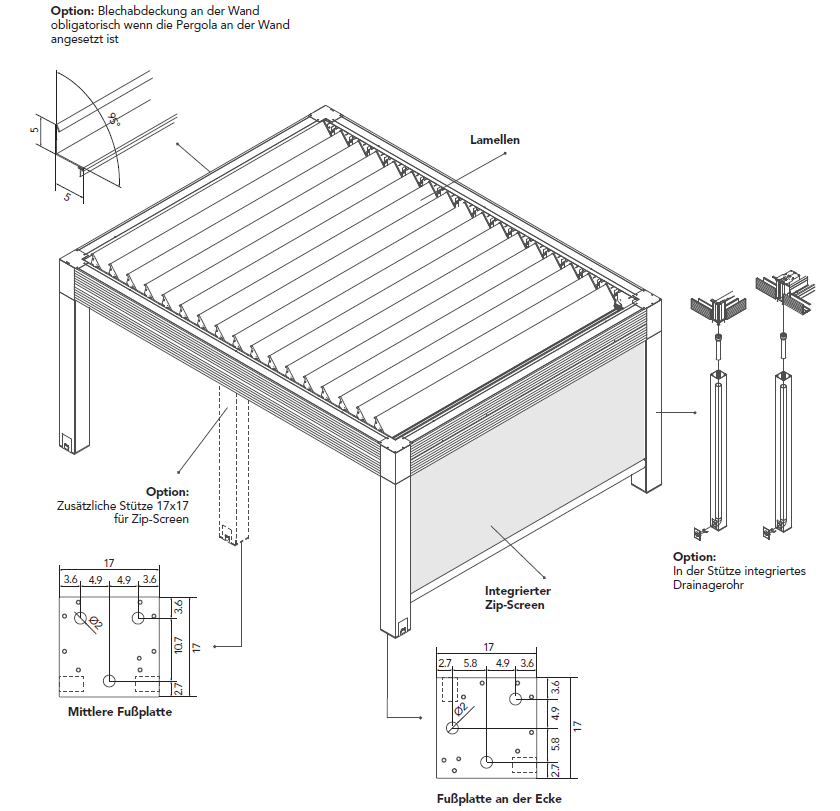

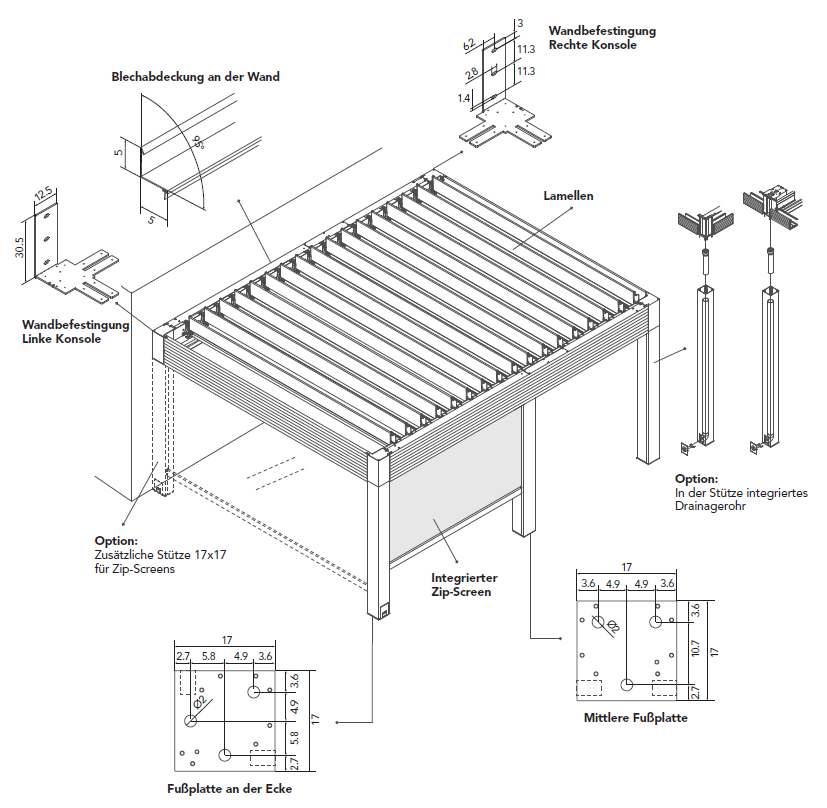

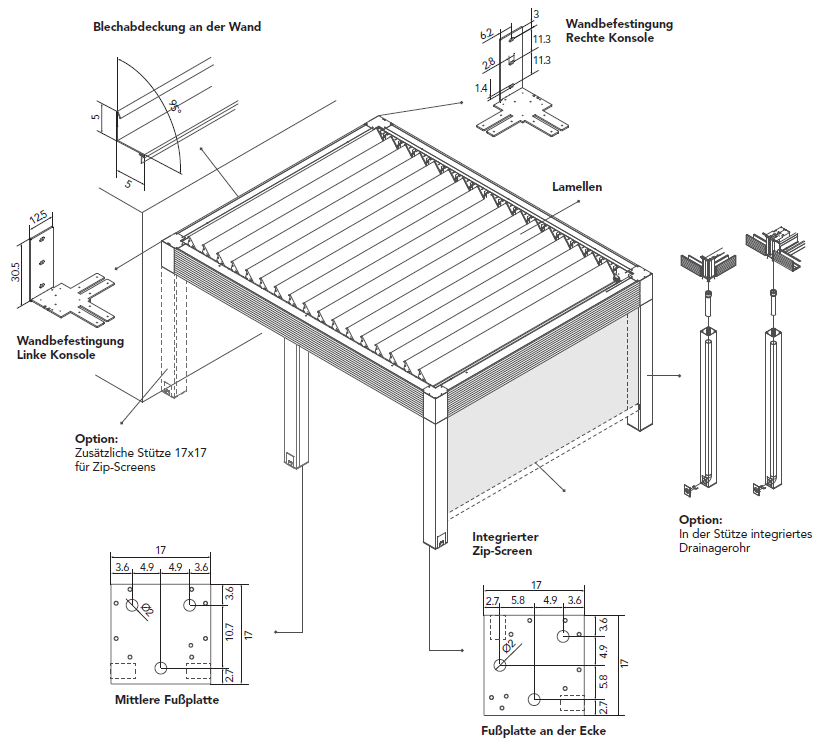

  • Blechabdeckung an der Wand bei Wandanschluss (5x5 Winkel)
  • Windbeständig bis min. Klasse 4 (Winsstärke 7 - 12) laut DIN EN 13561
  • ZIP-Markisen können direkt in die Stützen integriert werden
  • erweiterbar mit ZIP-Screen und Verglasungen

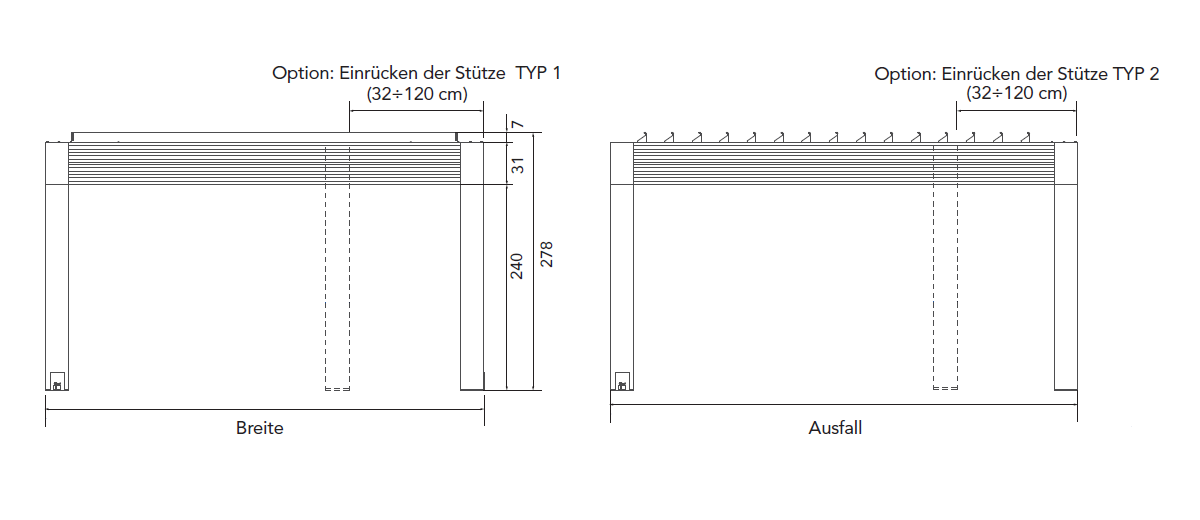

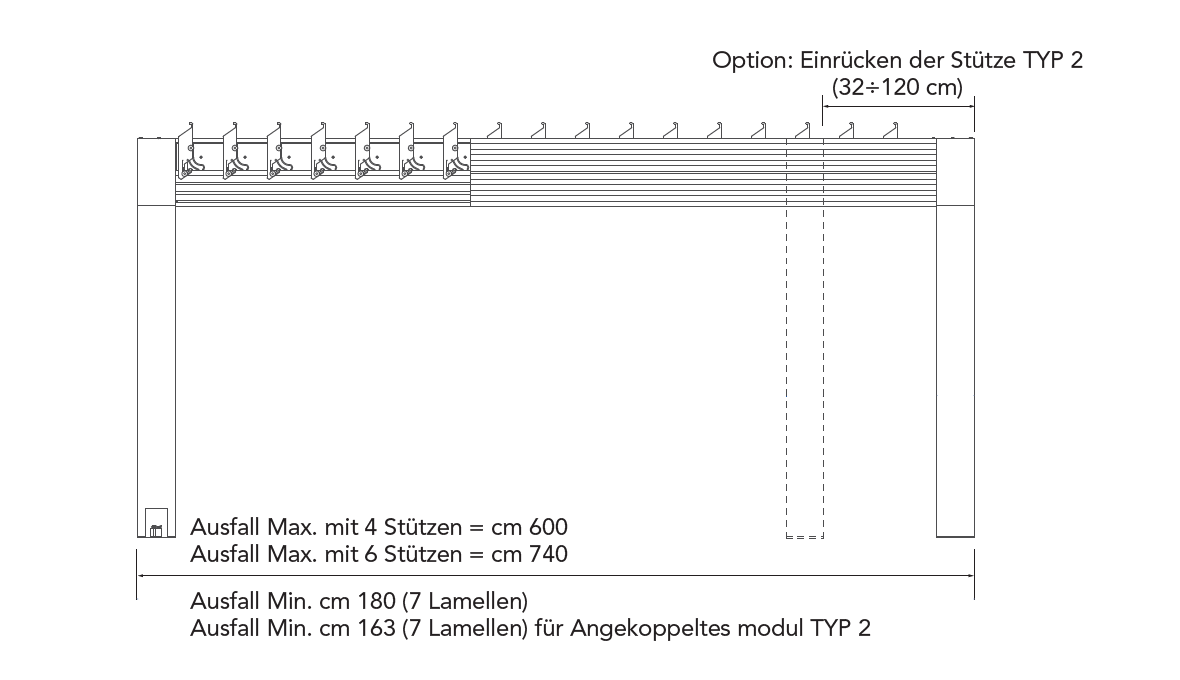

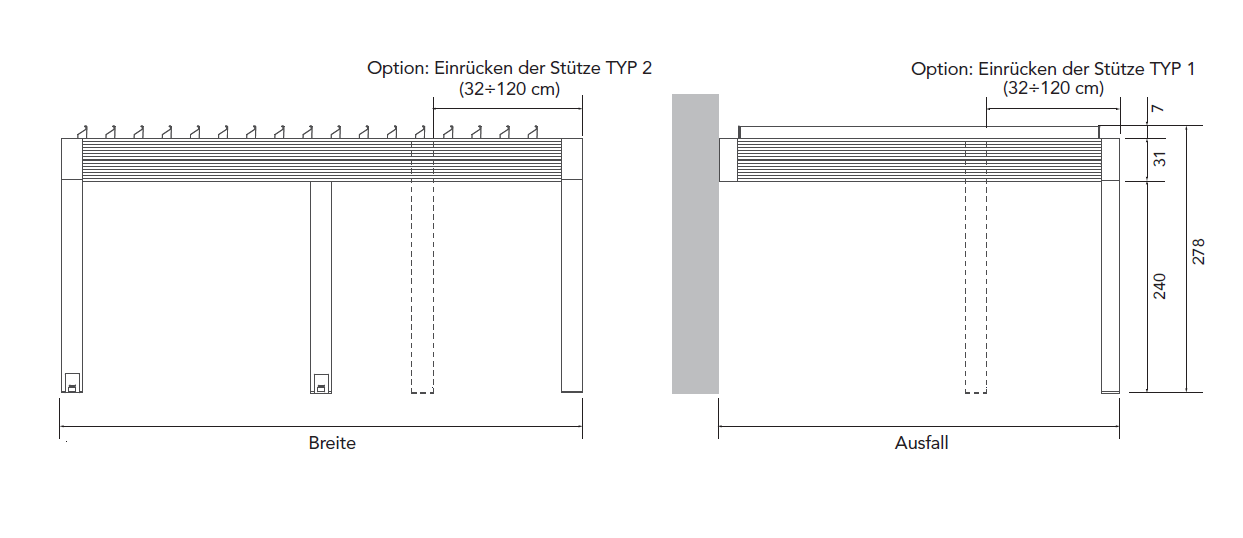

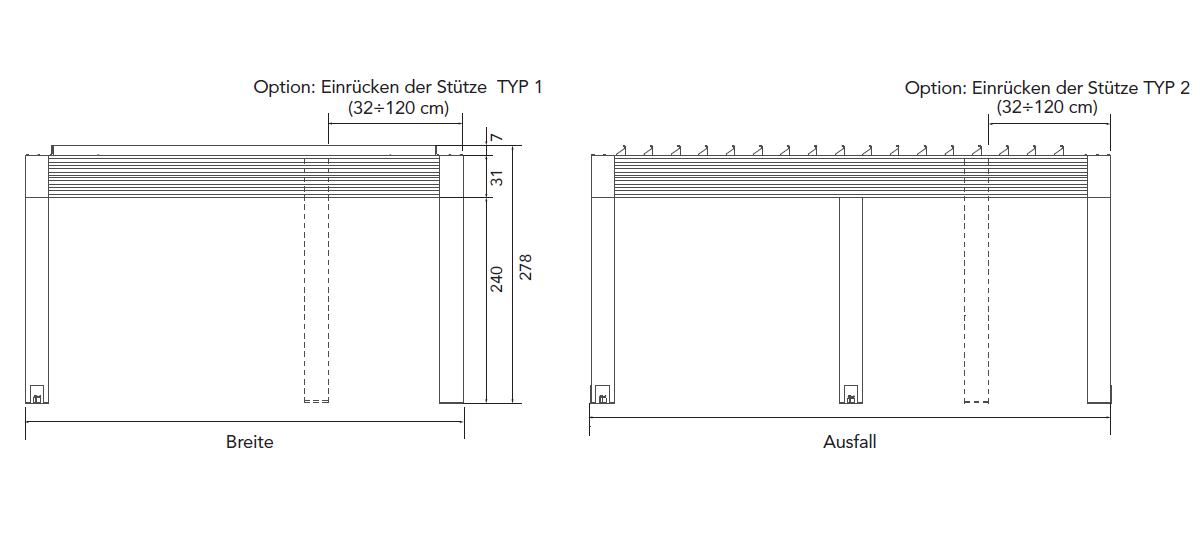

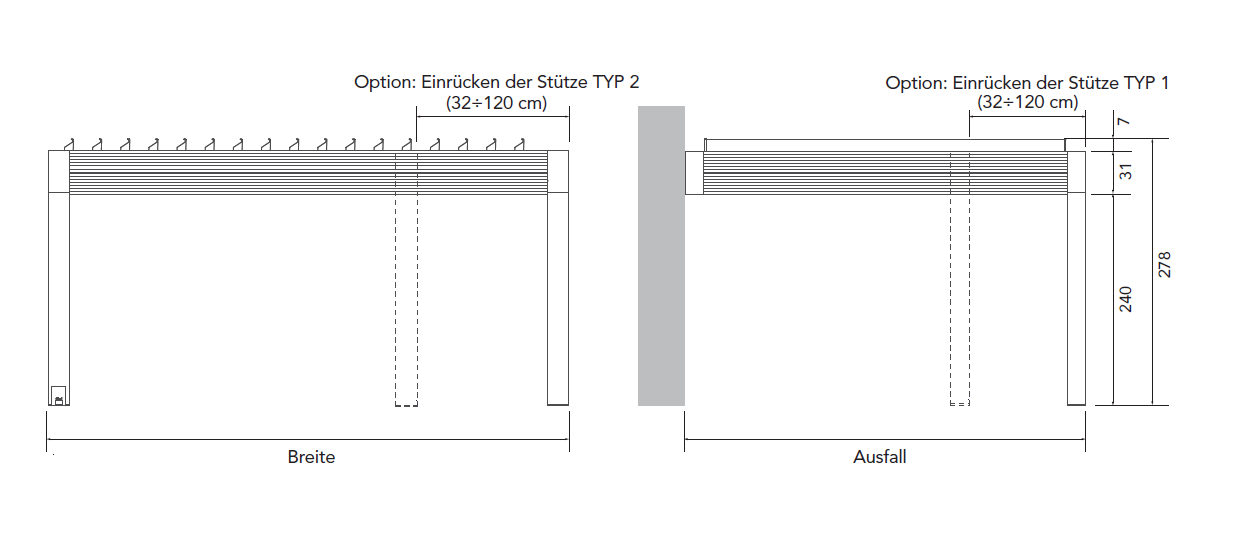

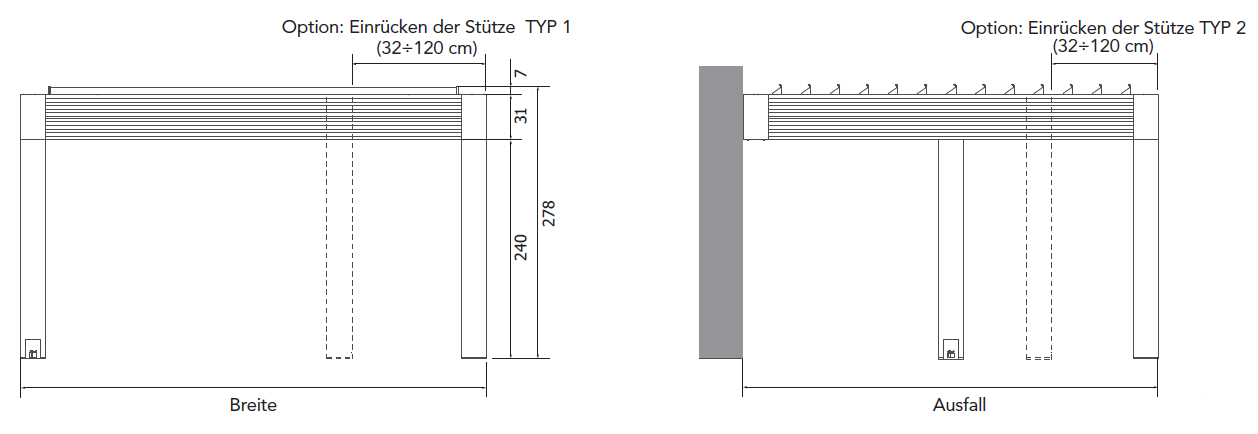

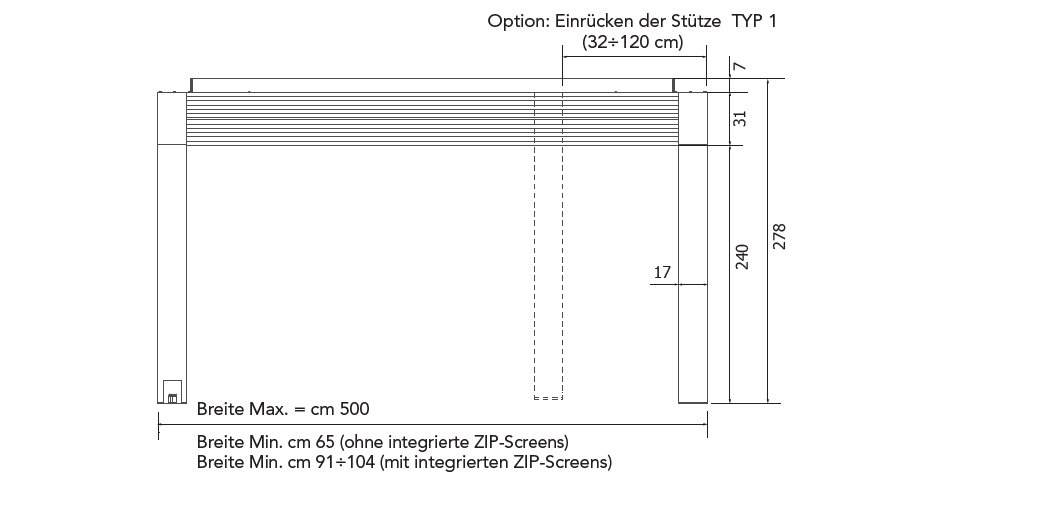

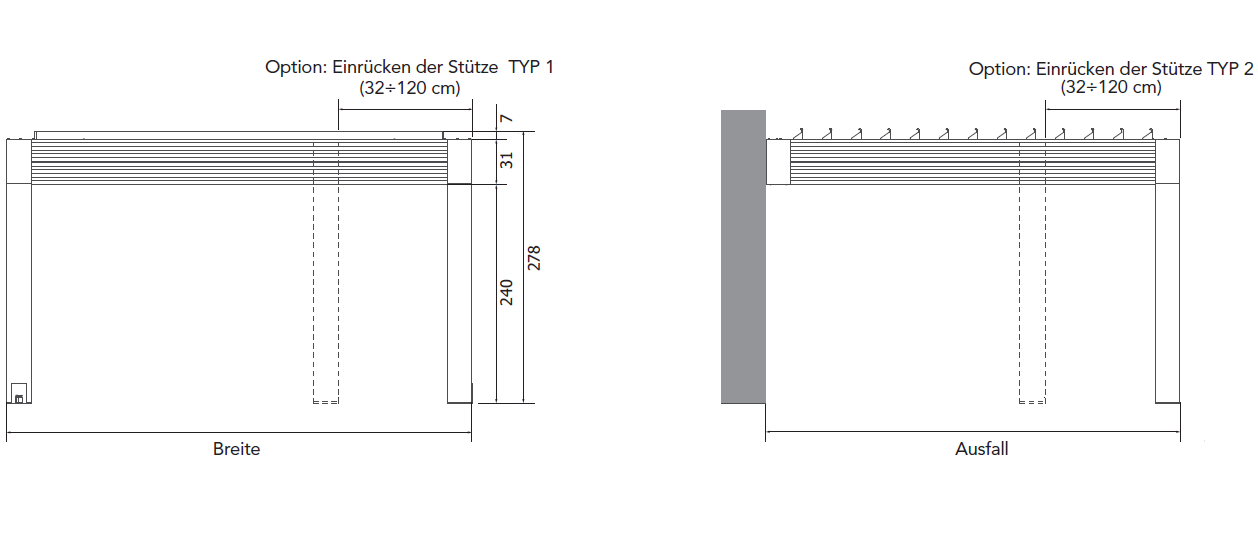

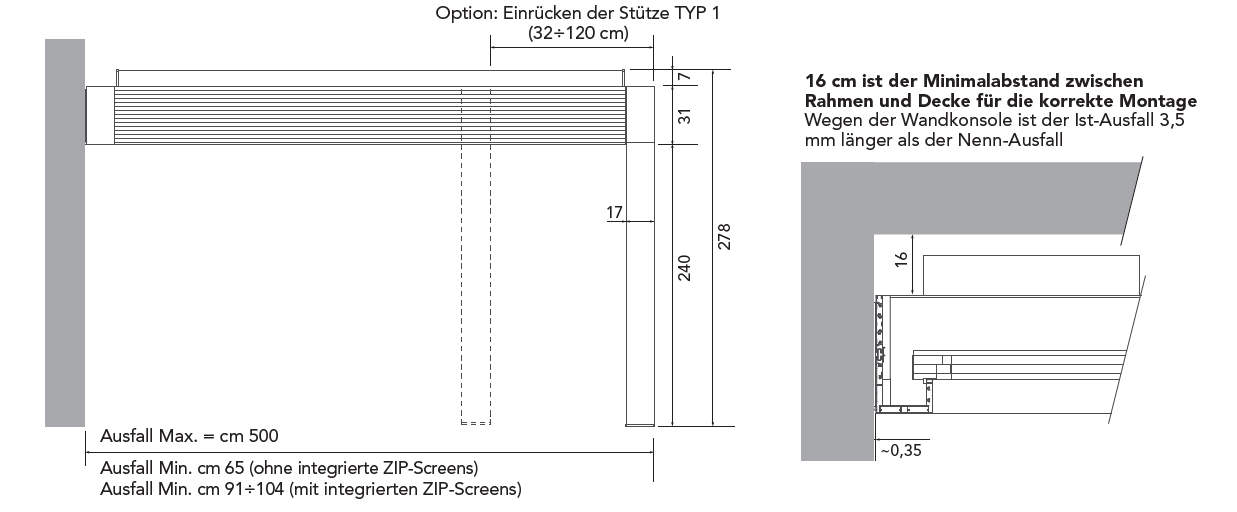

  • Einrücken der Stützen möglich (320-1200 mm)
  • zusätzliche Stützen, verlängerte Stützen und integriertes Drainagerohr in Stütze möglich

• Montagemöglichkeiten:

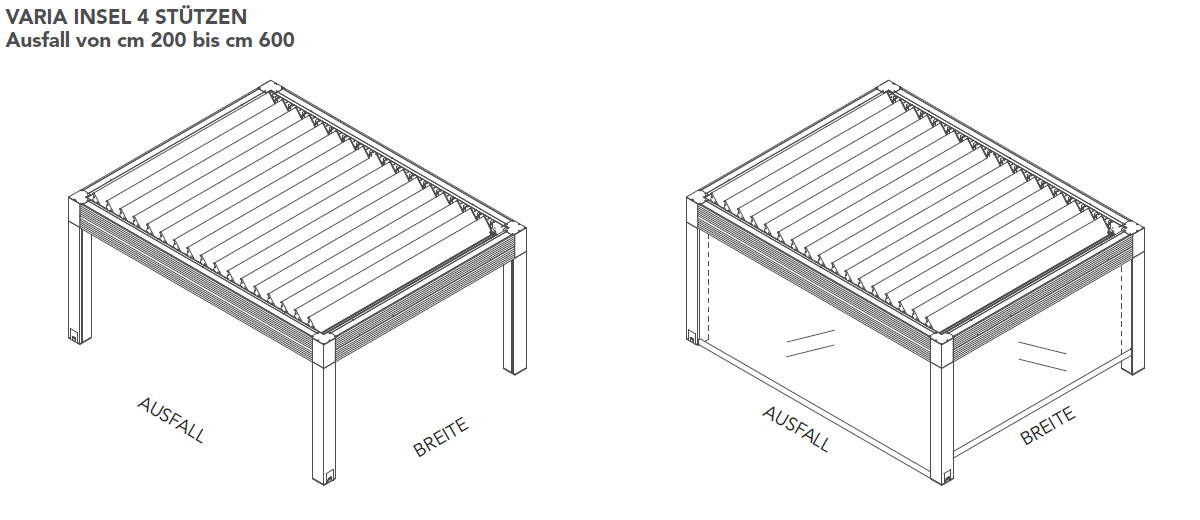

  • freistehende Variante
    • mit 4 oder 6 Stützen bei 1-Feld (Basismodul)

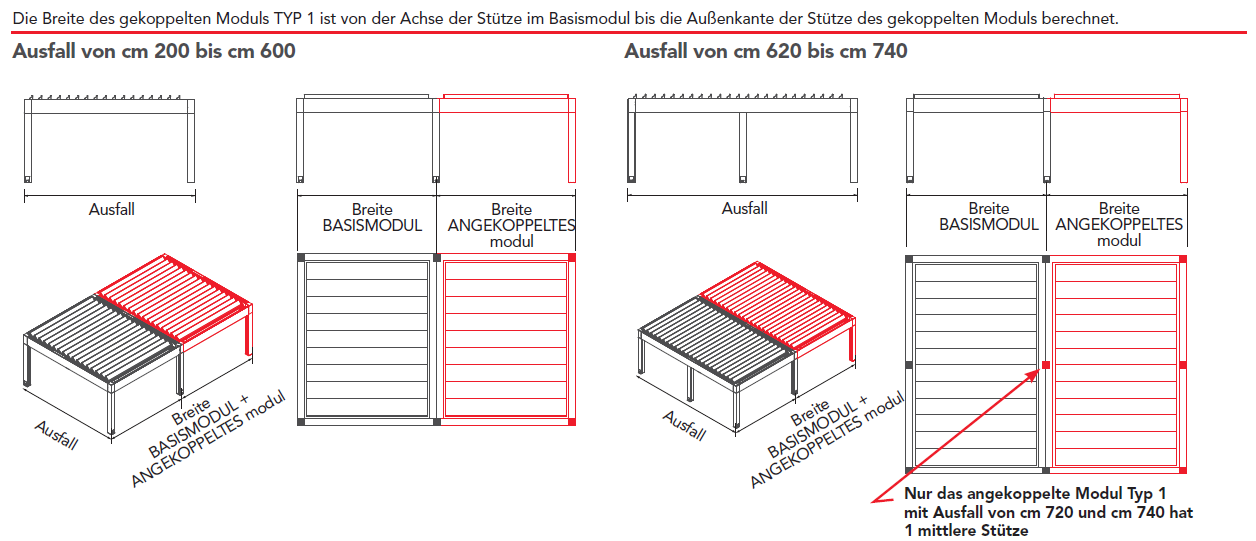

    • mit 6 oder 8-9 Stützen bei 2-Feld (Basismodul + Angekoppeltes Modul Typ 1 seitlich)

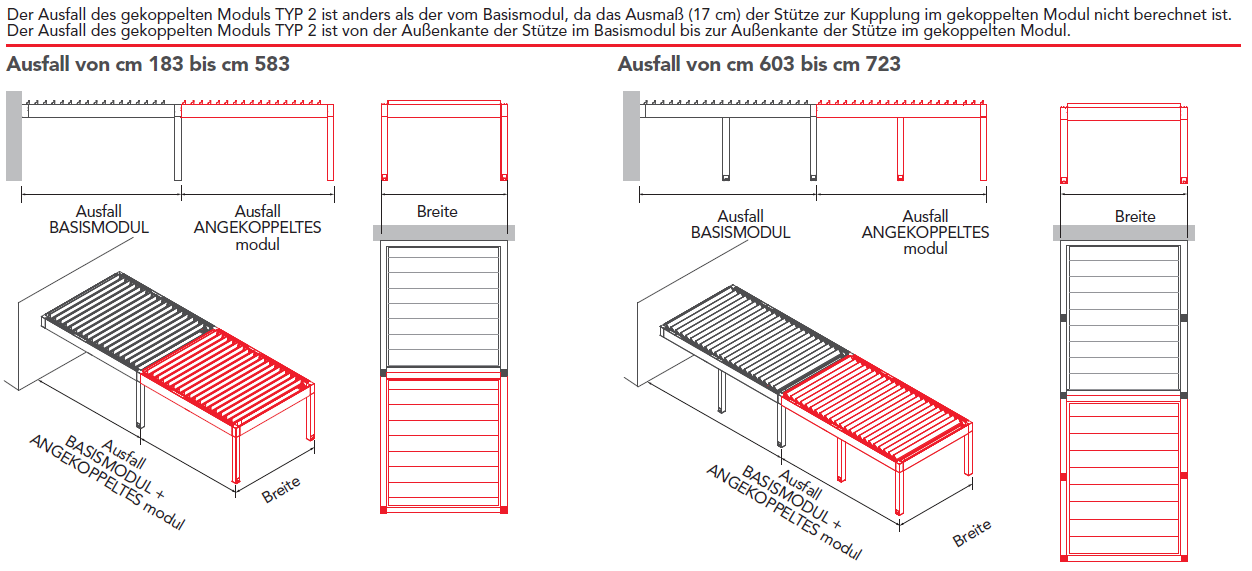

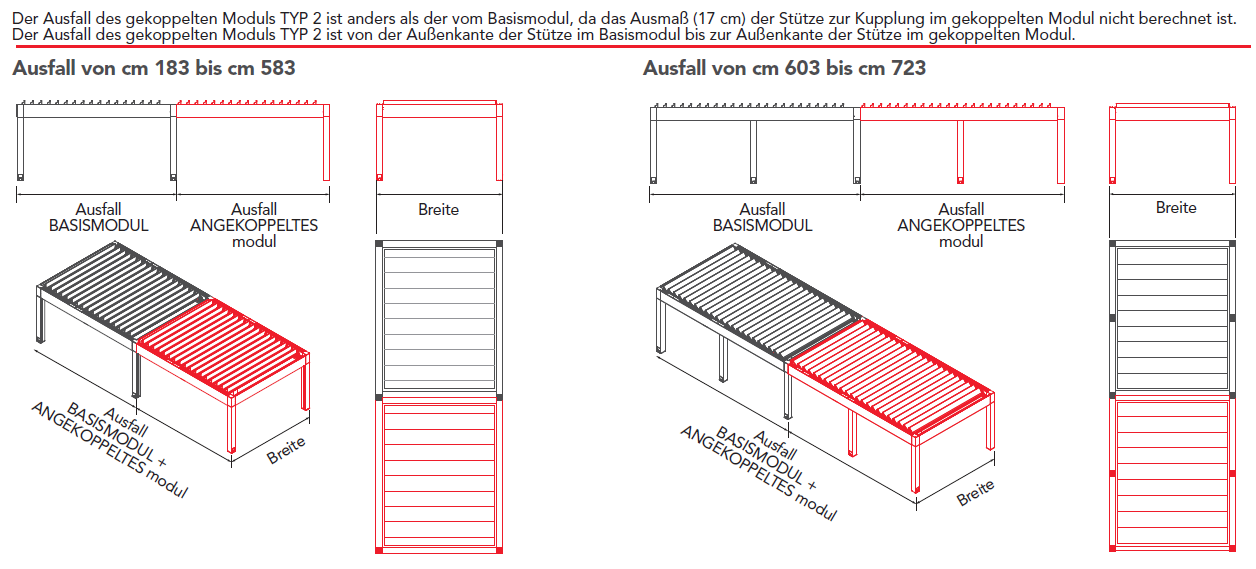

    • mit 6 oder 8-10 Stützen bei 2-Feld (Basismodul + Angekoppeltes Modul Typ 2 vorne)

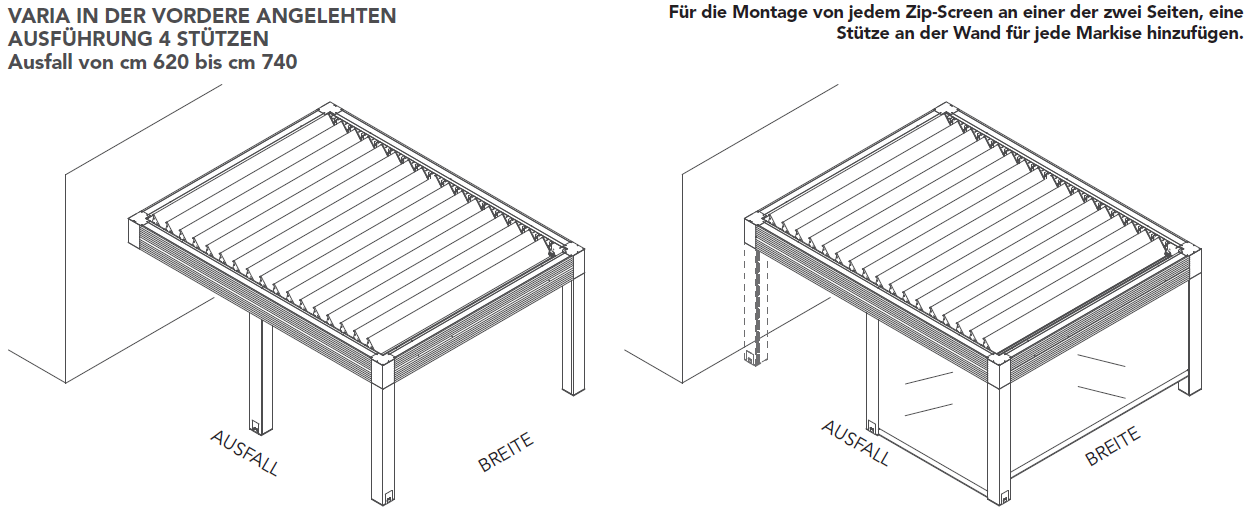

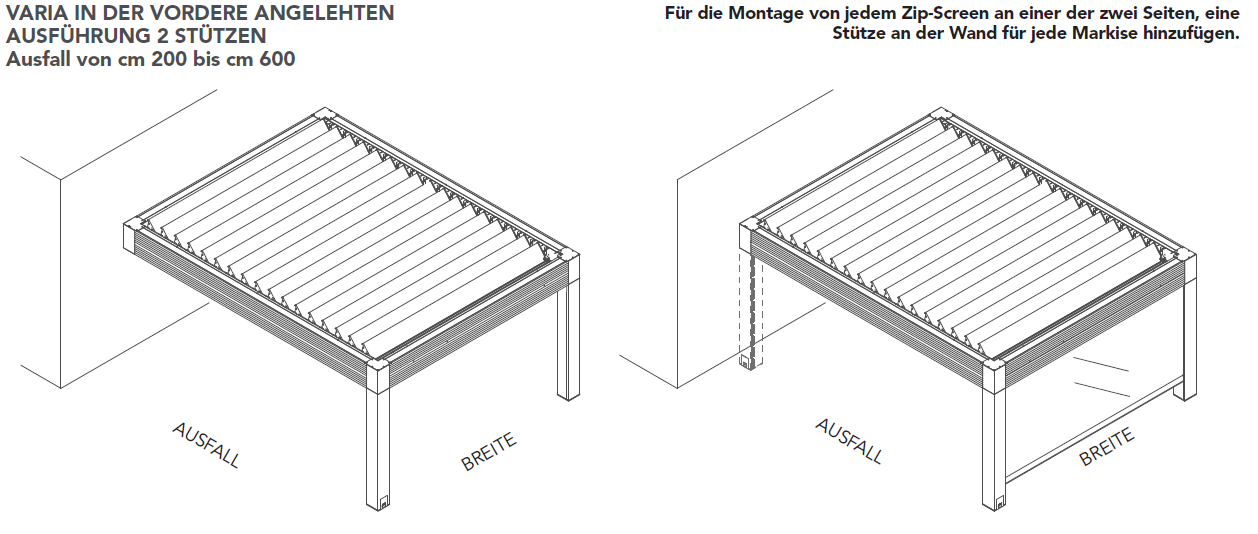

  • Wandanschluss-Variante (angelehnt vorne / Lamellen parallel zur Wand)
    • mit 2 oder 4 Stützen bei 1-Feld (Basismodul angelehnt vorne / Lamellen parallel zur Wand)

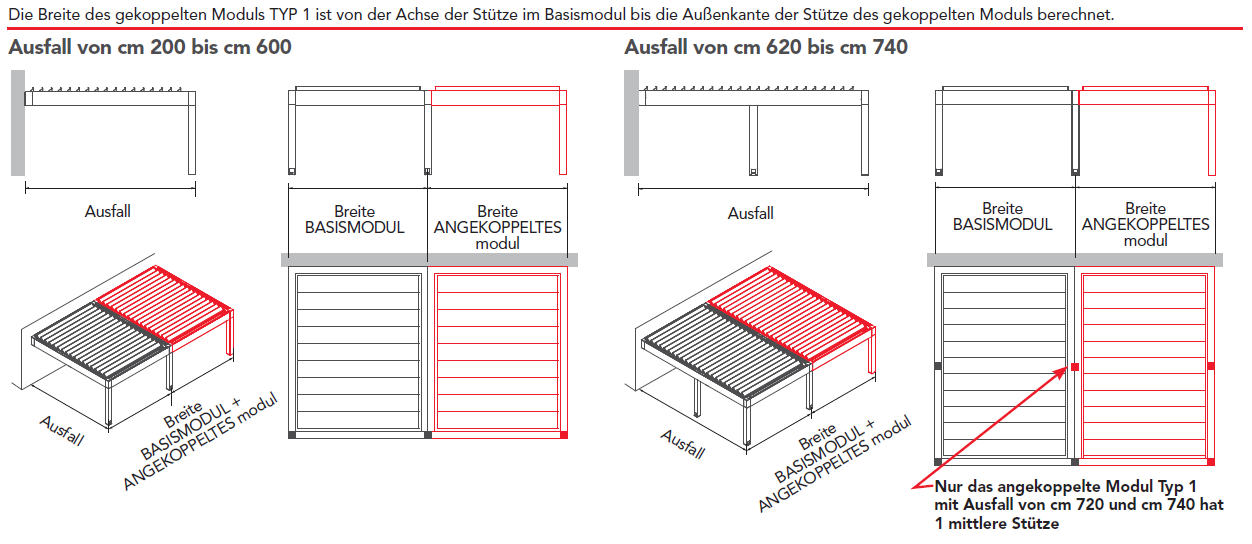

    • mit 3 oder 5-6 Stützen bei 2-Feld (Basismodul + Angekoppeltes Modul Typ 1 seitlich)

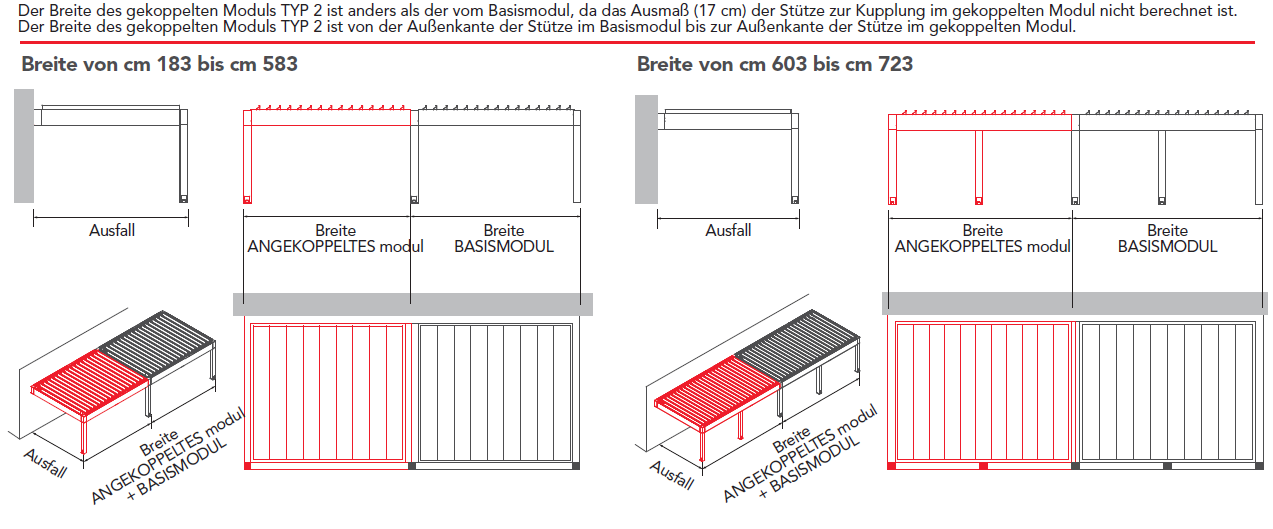

    • mit 4 oder 6-8 Stützen bei 2-Feld (Basismodul + Angekoppeltes Modul Typ 2 vorne)

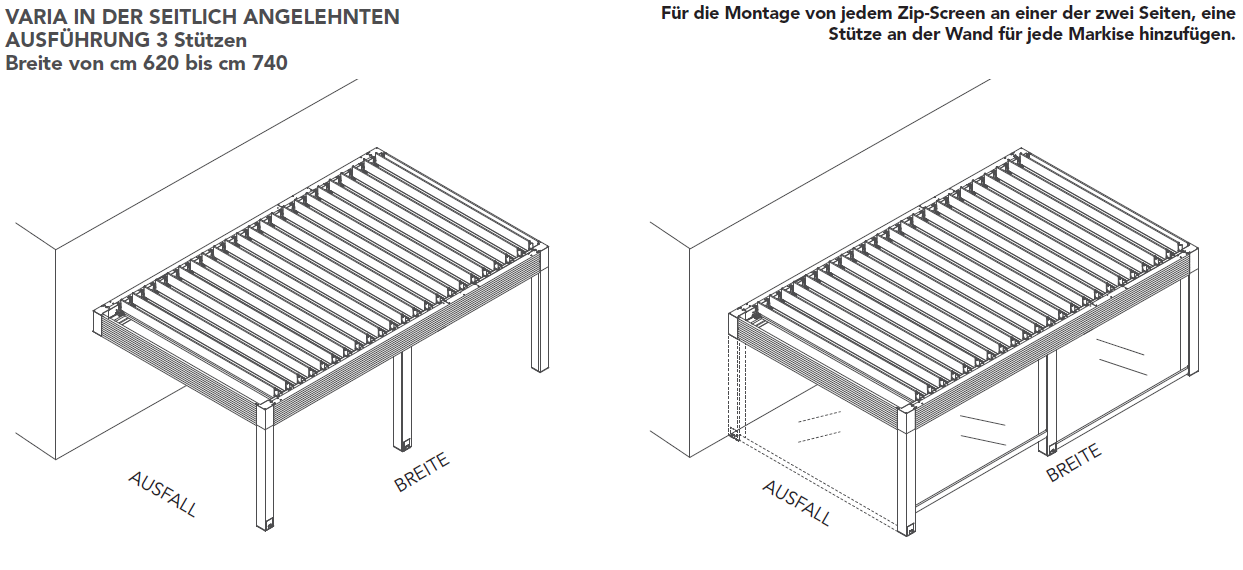

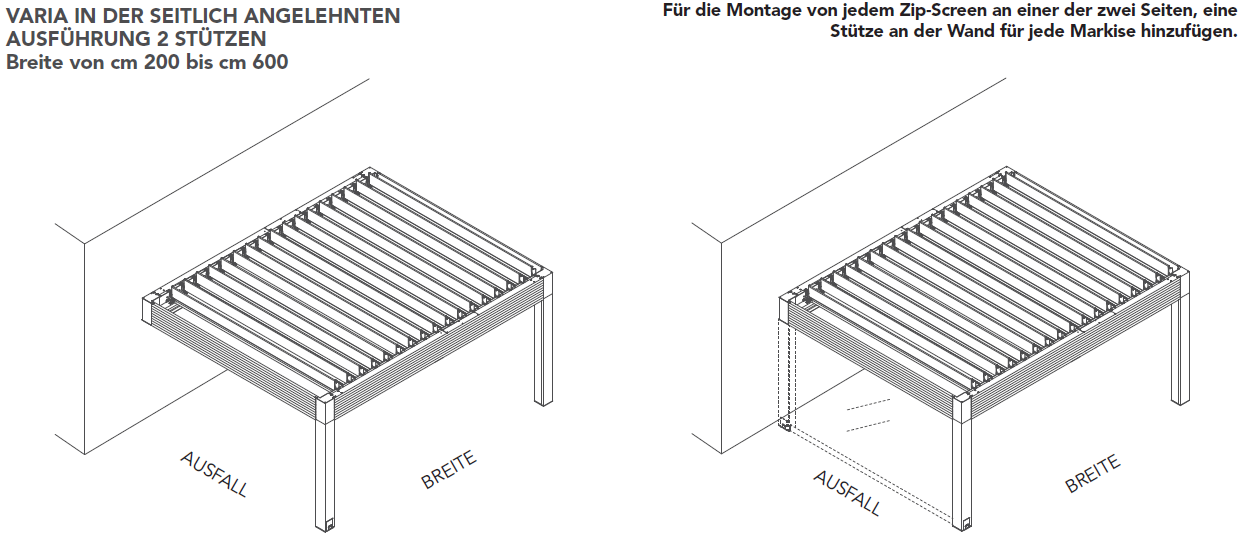

  • Wandanschluss-Variante (angelehnt seitlich / Lamellen senkrecht zur Wand)
    • mit 2 oder 3 Stützen bei 1-Feld (Basismodul angelehnt seitlich / Lamellen senkrecht zur Wand)

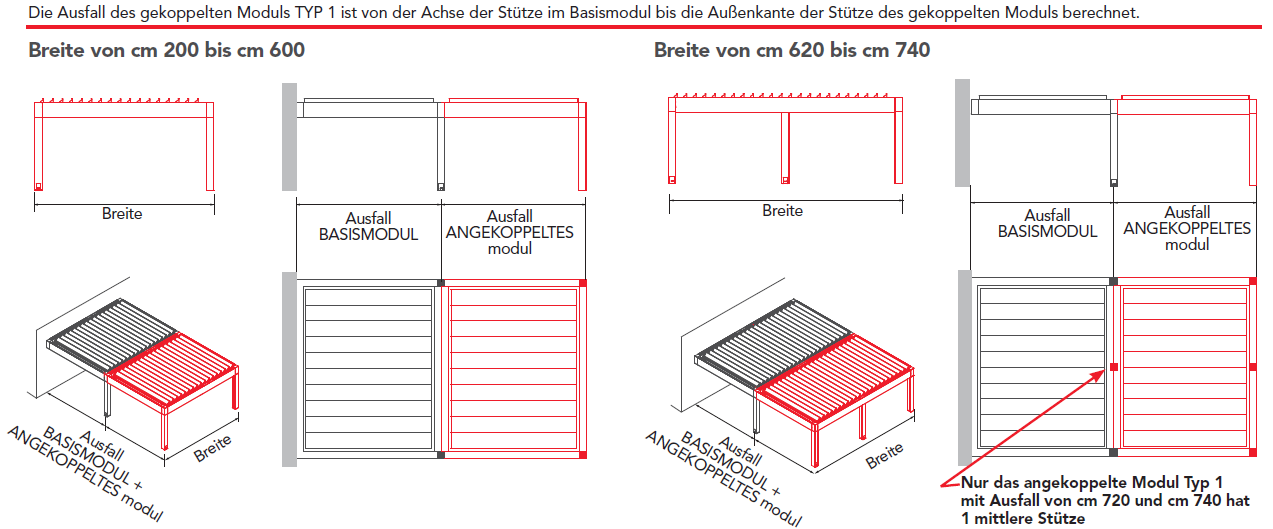

    • mit 4 oder 5-6 Stützen bei 2-Feld (Basismodul + Angekoppeltes Modul Typ 1 seitlich)
    • mit 3 oder 4-5 Stützen bei 2-Feld (Basismodul + Angekoppeltes Modul Typ 2 vorne)


  • Überecklösungen möglich

• Maße:
  • Breite:

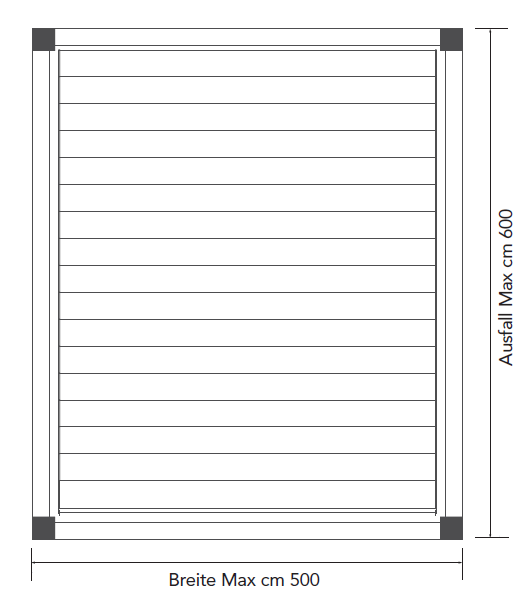

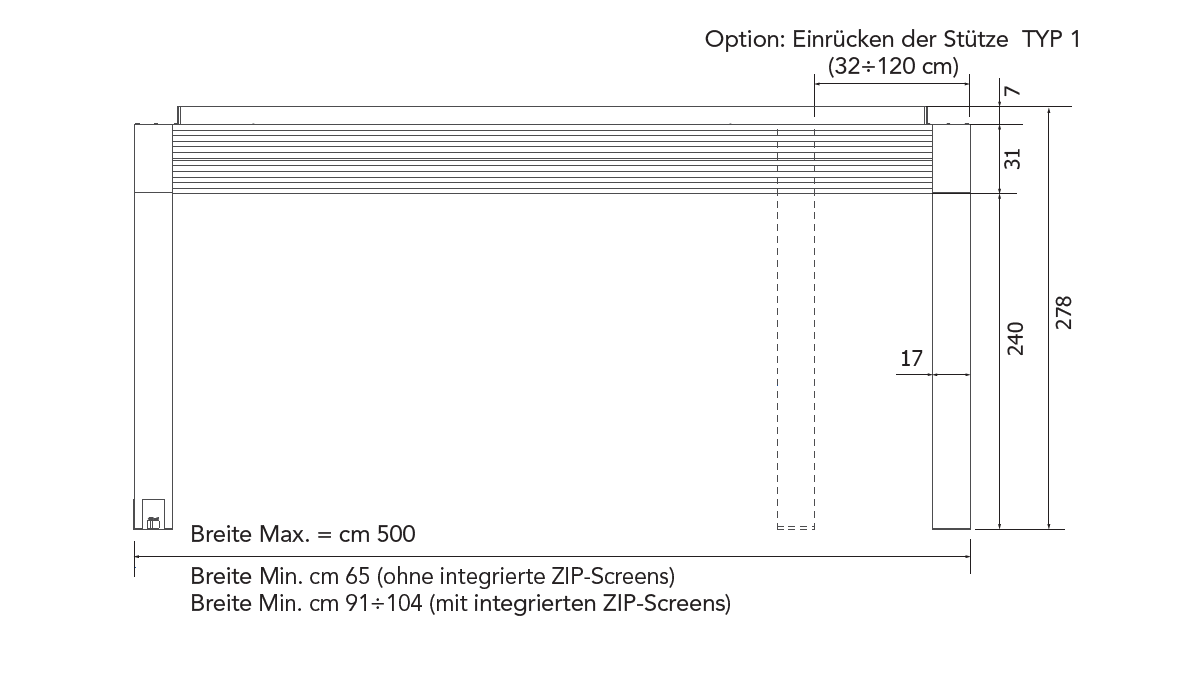

  • freistehende Variante: 2000 - 5000 mm

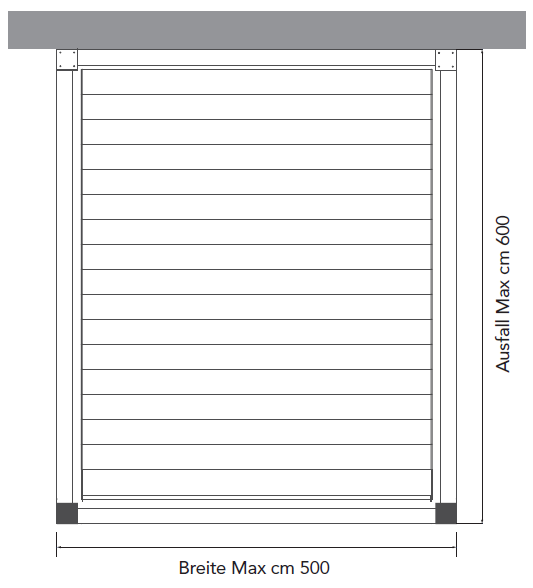

  • Wandanschluss-Variante (Lamellen parallel zur Wand): 2000 - 5000 mm

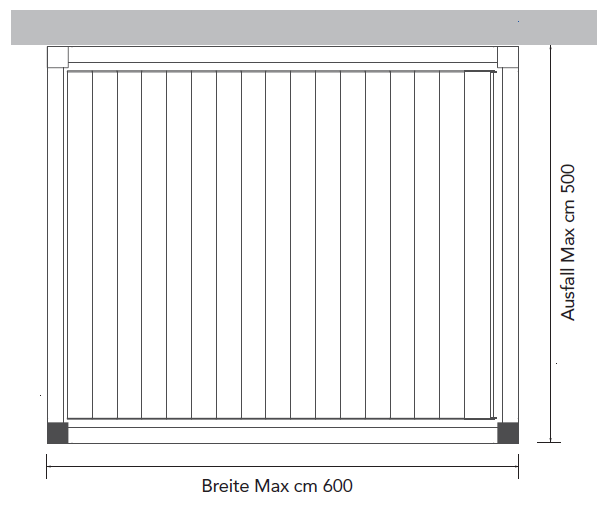

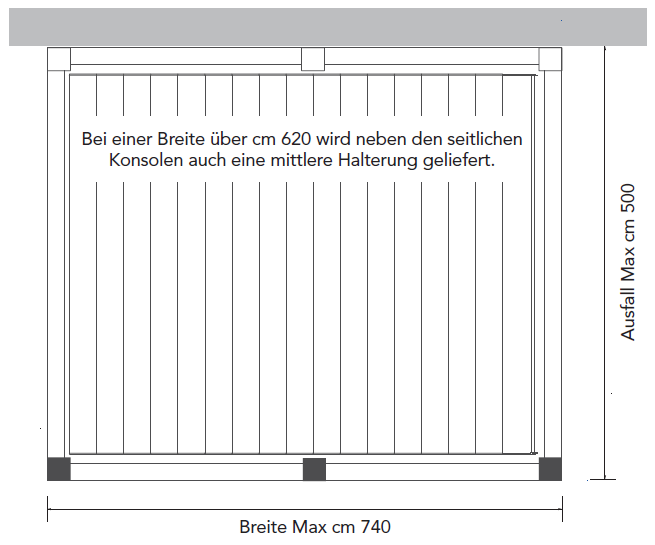

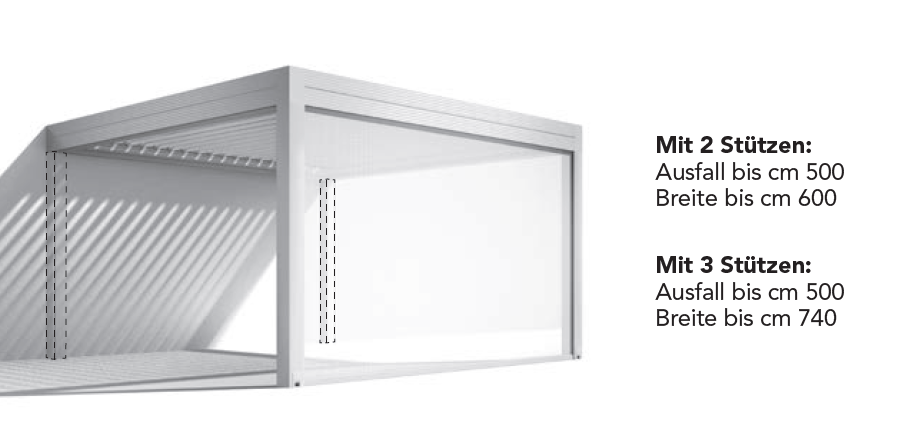

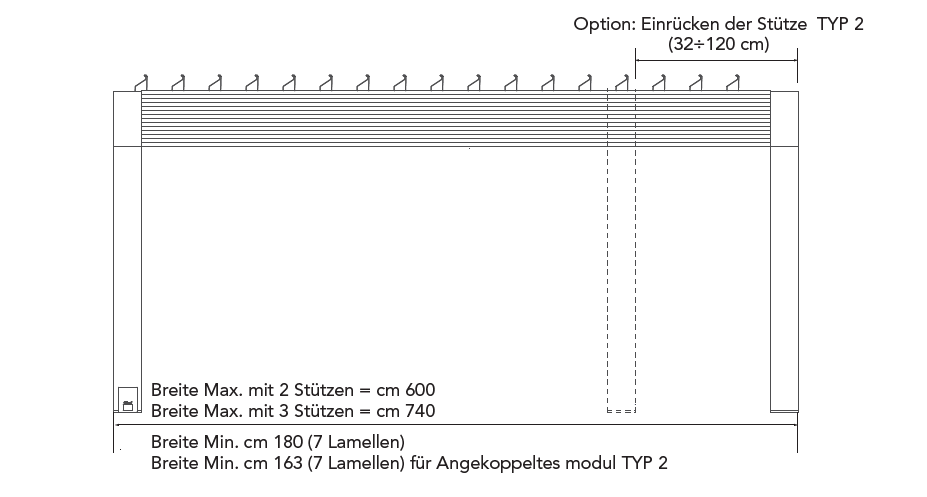

  • Wandanschluss-Variante (Lamellen senkrecht zur Wand): 2000 - 6000 mm mit 2 Stützen, 6200 - 7400 mm mit 3 Stützen
  • Ausfall:

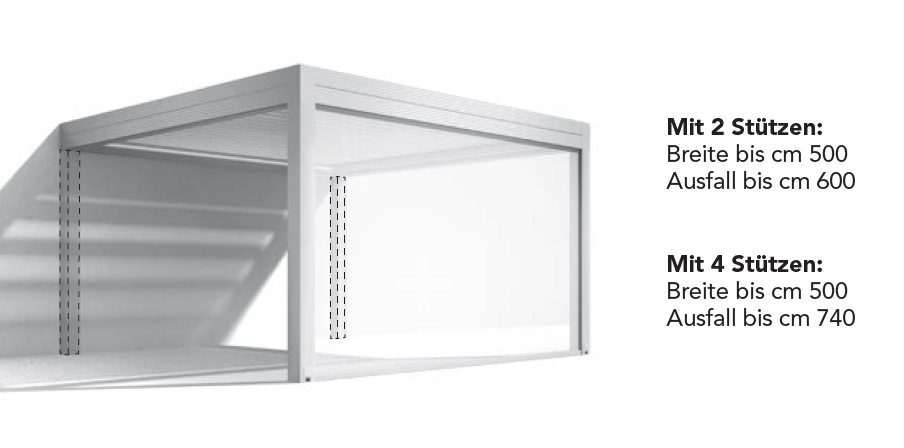

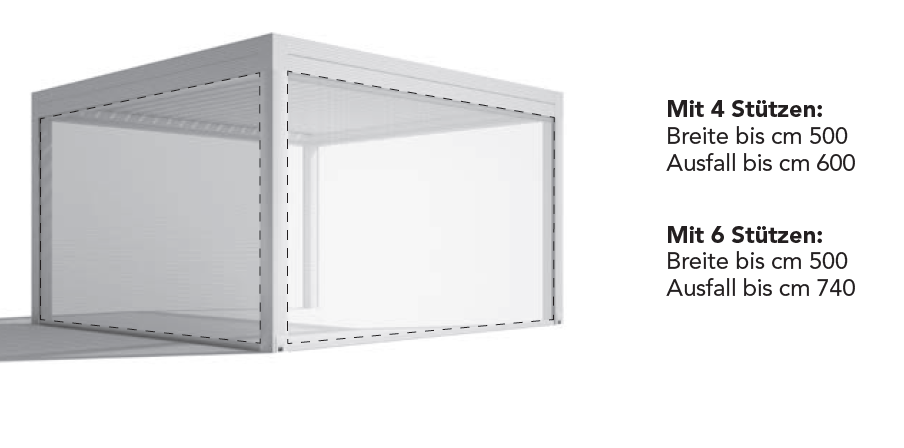

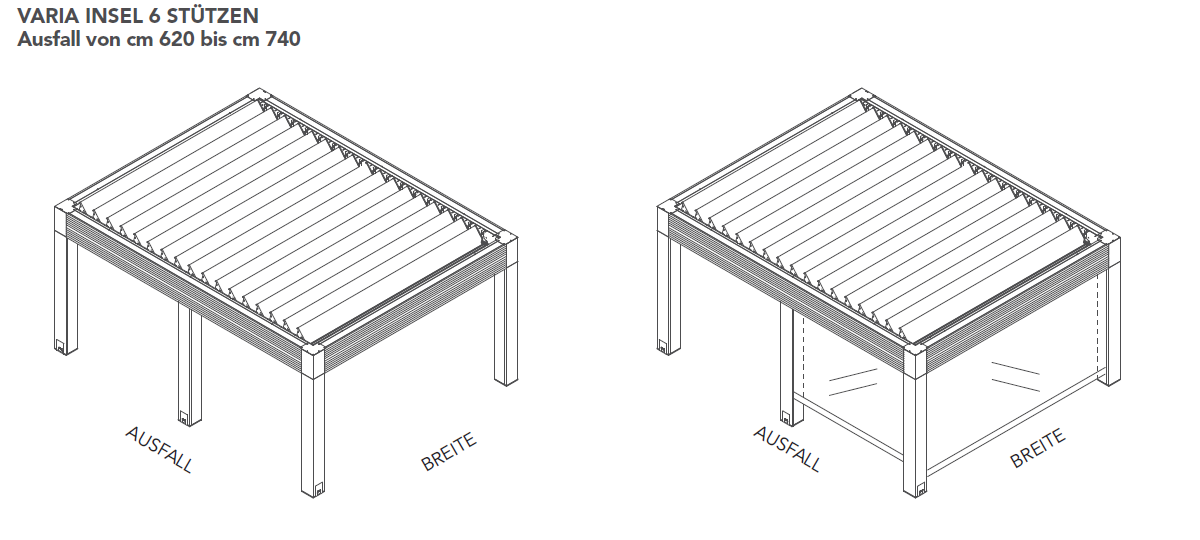

  • freistehende Variante: 2000 - 6000 mm mit 4 Stützen, 6200 - 7400 mm mit 6 Stützen

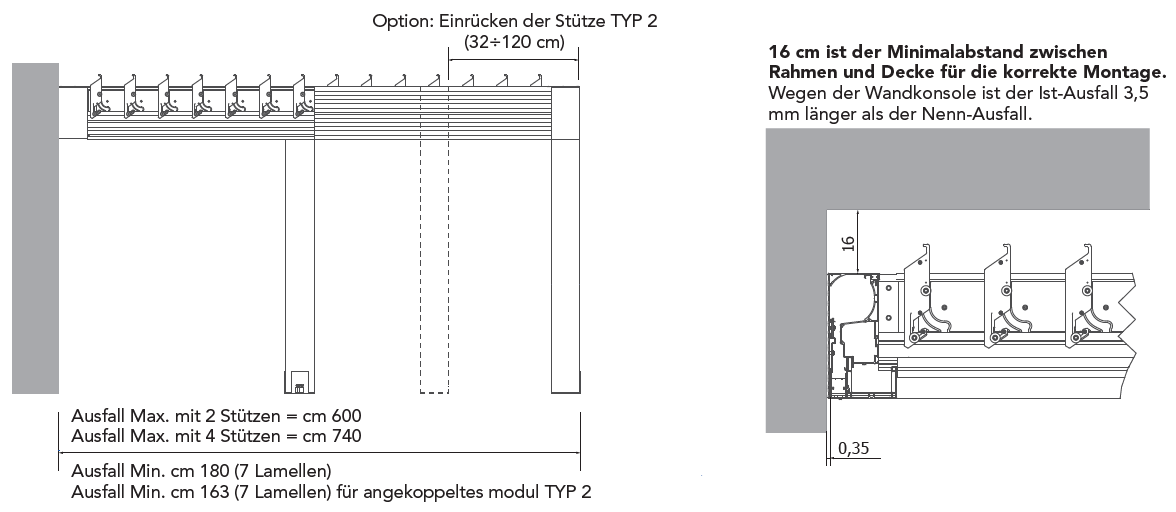

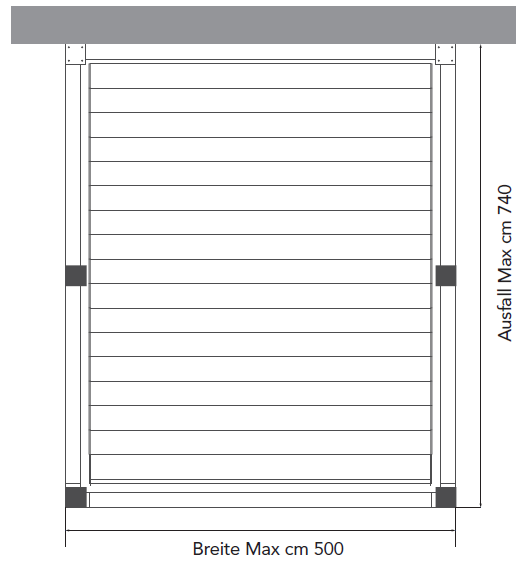

  • Wandanschluss-Variante (Lamellen parallel zur Wand): 2000 - 6000 mm mit 2 Stützen, 6200 - 7400 mm mit 4 Stützen
  • Wandanschluss-Variante (Lamellen senkrecht zur Wand): 2000 - 5000 mm
  • Höhe: standard 2400mm (max. 3000 mm)

Der Antrieb

• Serienmäßig:
  • 2 Linearmotoren und 1 Tandem Steuergerät
• optional:
  • Funkmotor mit Funksteuerung

Die Farbe

• Serienmäßig:
  • Gestell und Lamellen:
  • RAL 9010 - reinweiss (glatt)
  • RAL 1013 - perlweiss (glatt)
  • RAL 7016 LL - anthrazit (Feinstruktur)
  • nur Gestell
  • Inox Gibus - hell Edelstahlgrau (metallic) -
  • Anthrazit Gibus - Anthrazit 416 (Feinstruktur)
  • RAL 8017 - braun (matt)
  • Bronze Gibus - Bronze (matt)
• optional:
  • RAL 7035 - grau (glatt)
  • verschiedene RAL Farben (matt und Feinstruktur)

Das Zubehör / Ergänzungen

• Sensoren und Steuergeräte
• Schalldämmung der Lamellen
• Beleuchtung mit LEDS
• Elektronische Schneeräumungssystem
• Misting System (Wasserdampf für Kühlungseffekt)
• Funkschnittstelle für Domotik Systeme
• Funkschnittstelle für Smart Devices
• Audioanlage
• Heizgeräte
• Gelenkarmmarkisen an Pergolen
