Auf dieser Seite möchten wir Ihnen einige Beispiele aus unserer Arbeit zeigen.

Häufig ähneln sich gewisse Bausituationen. Wenn Ihnen eine Ausführung gefällt, laden Sie sich einfach die Zeichnung herunter und schreiben Sie die benötigten Maße an. Wir senden Ihnen dann gerne einen ganz individuellen Q.Bus Planungsvorschlag verbunden mit einer Richtpreiskalkulation oder auf Wunsch auch mit einem kompletten Angebot.

Wir freuen uns auf Ihre Anfrage.


Übersicht der hier vorgestellten Q.Bus Planungen und Entwürfe:

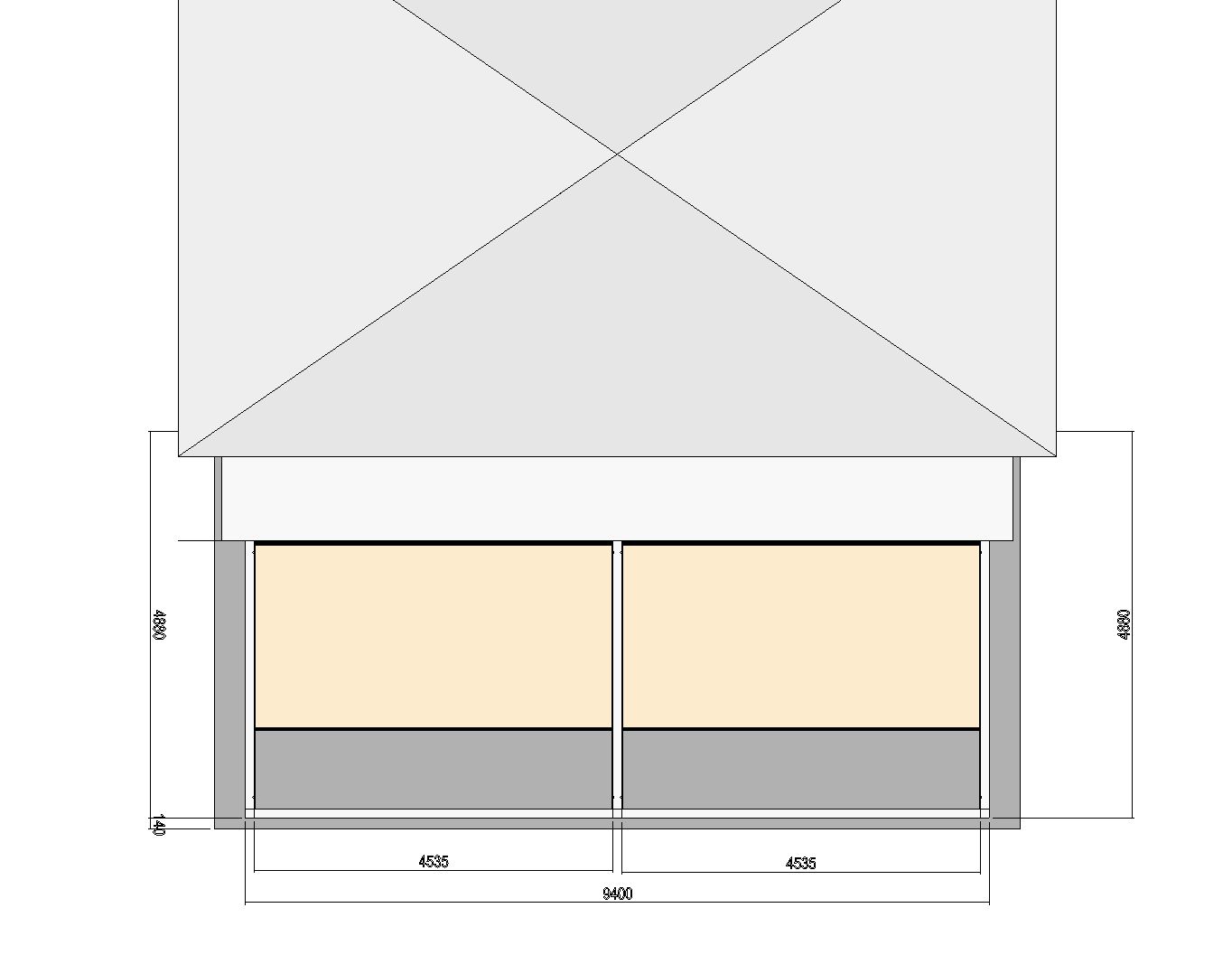

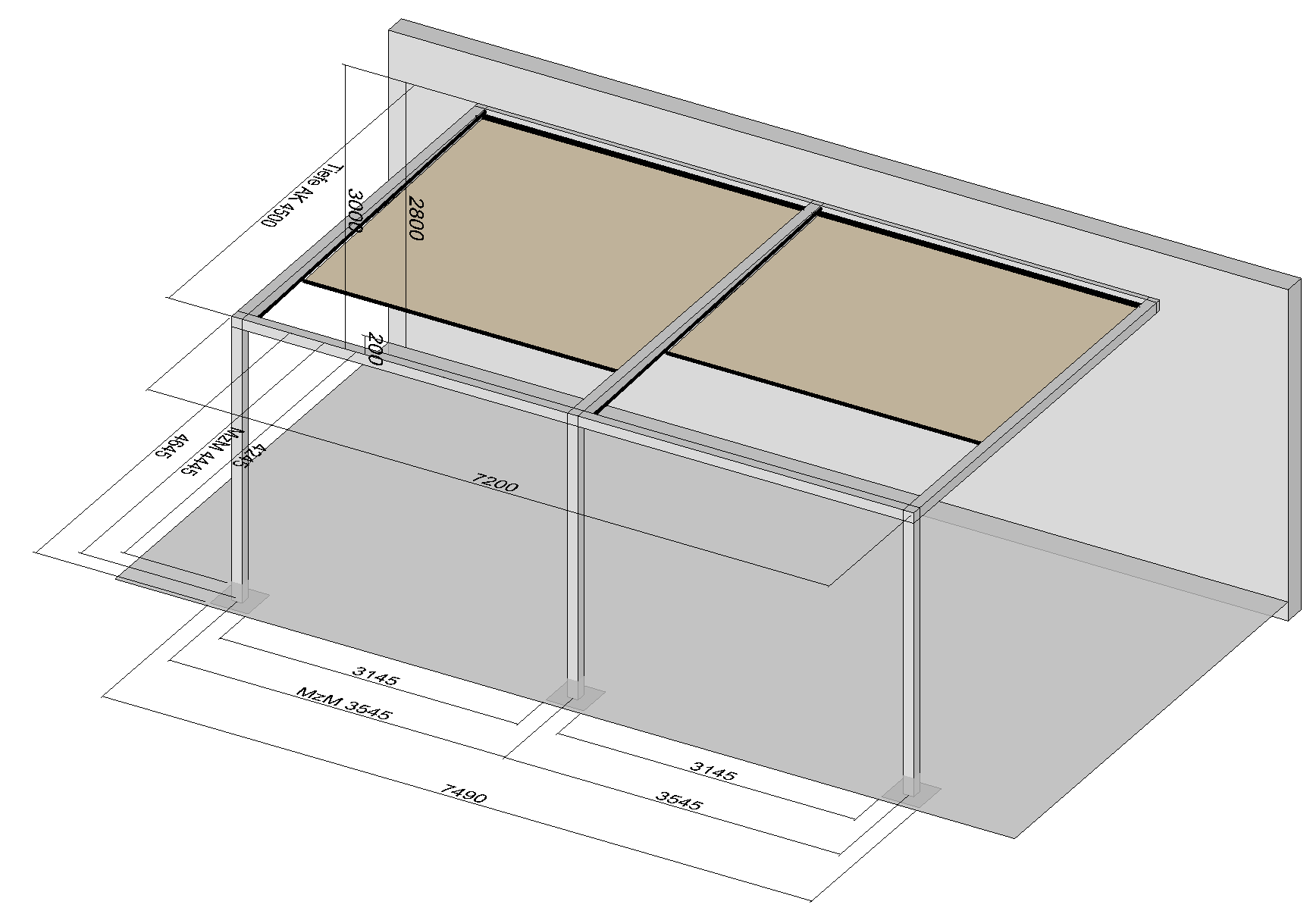

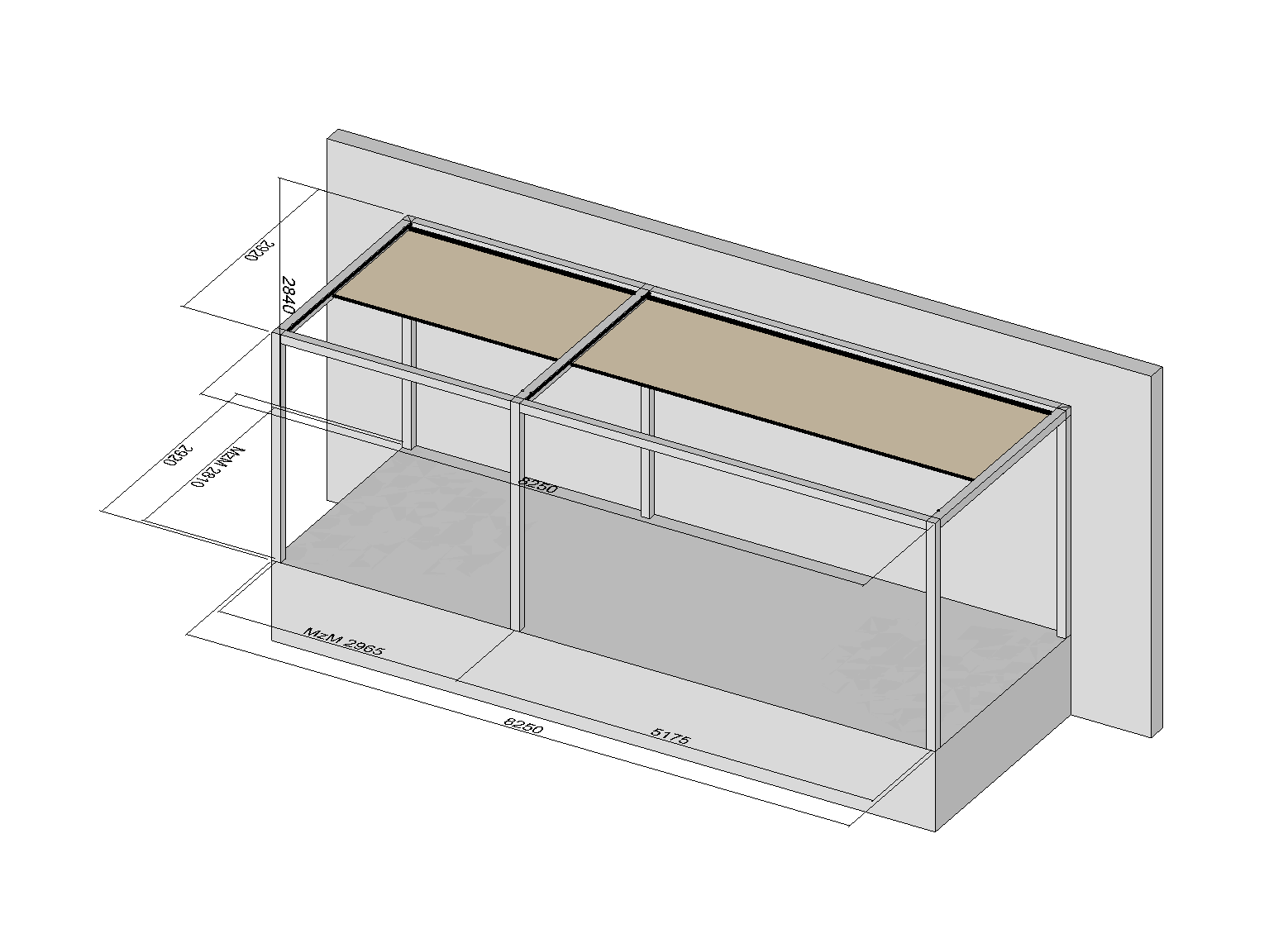

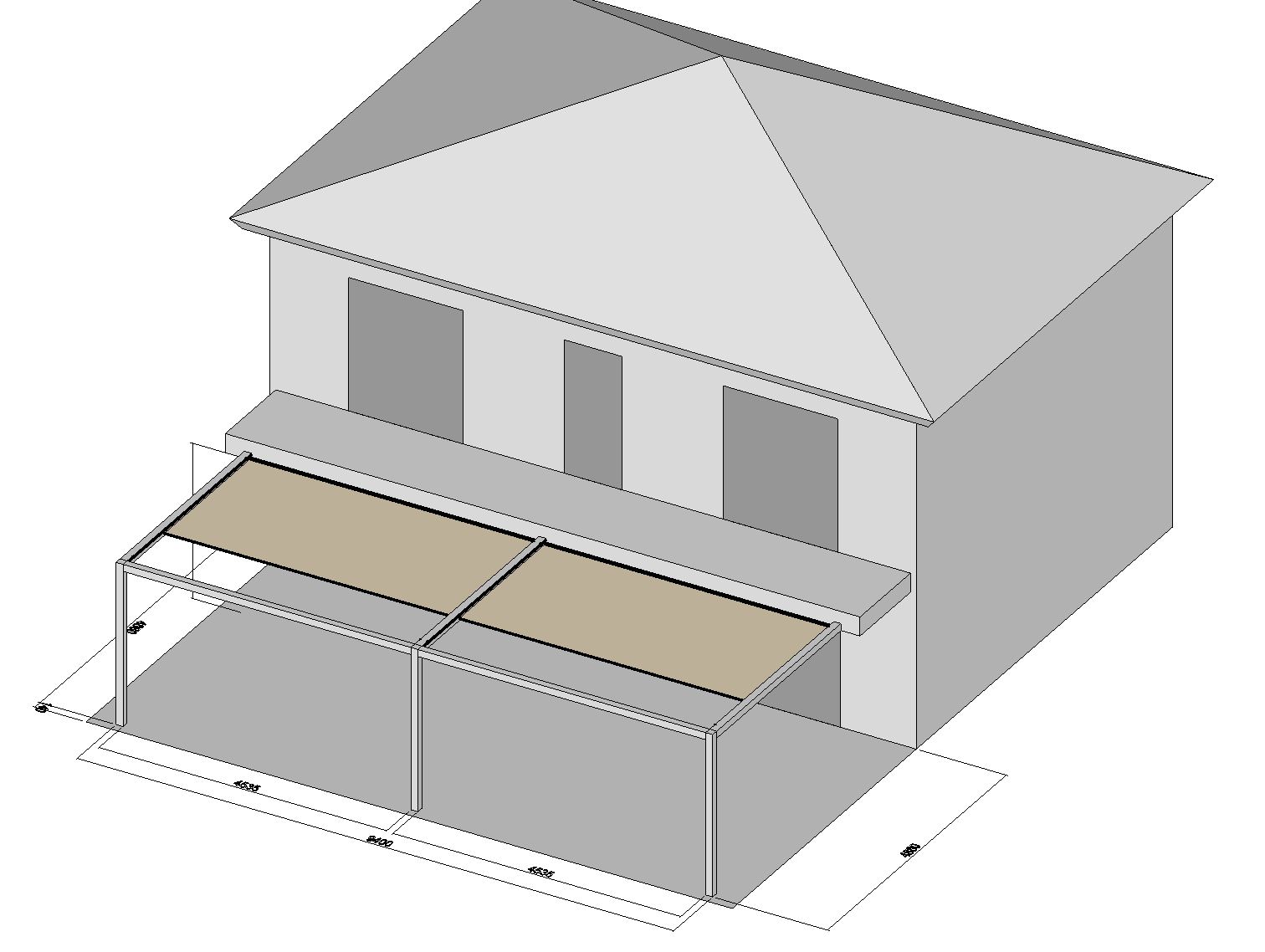

Planung eines Q.Bus als Reihenanlage


Hier sehen Sie die Planung eines Q.bus als Reihenanlage für einen Kunden in Groitzsch. Dieser Q.bus soll an der Stirnseite einer Balkonplatte montiert werden. Deshalb kommt hier der Q.Bus als Wandanschlußvariante zum Einsatz. Auf der rechten Seite wird zusätzlich eine Senkrechtmarkise Solaroll SZ 11 geplant.

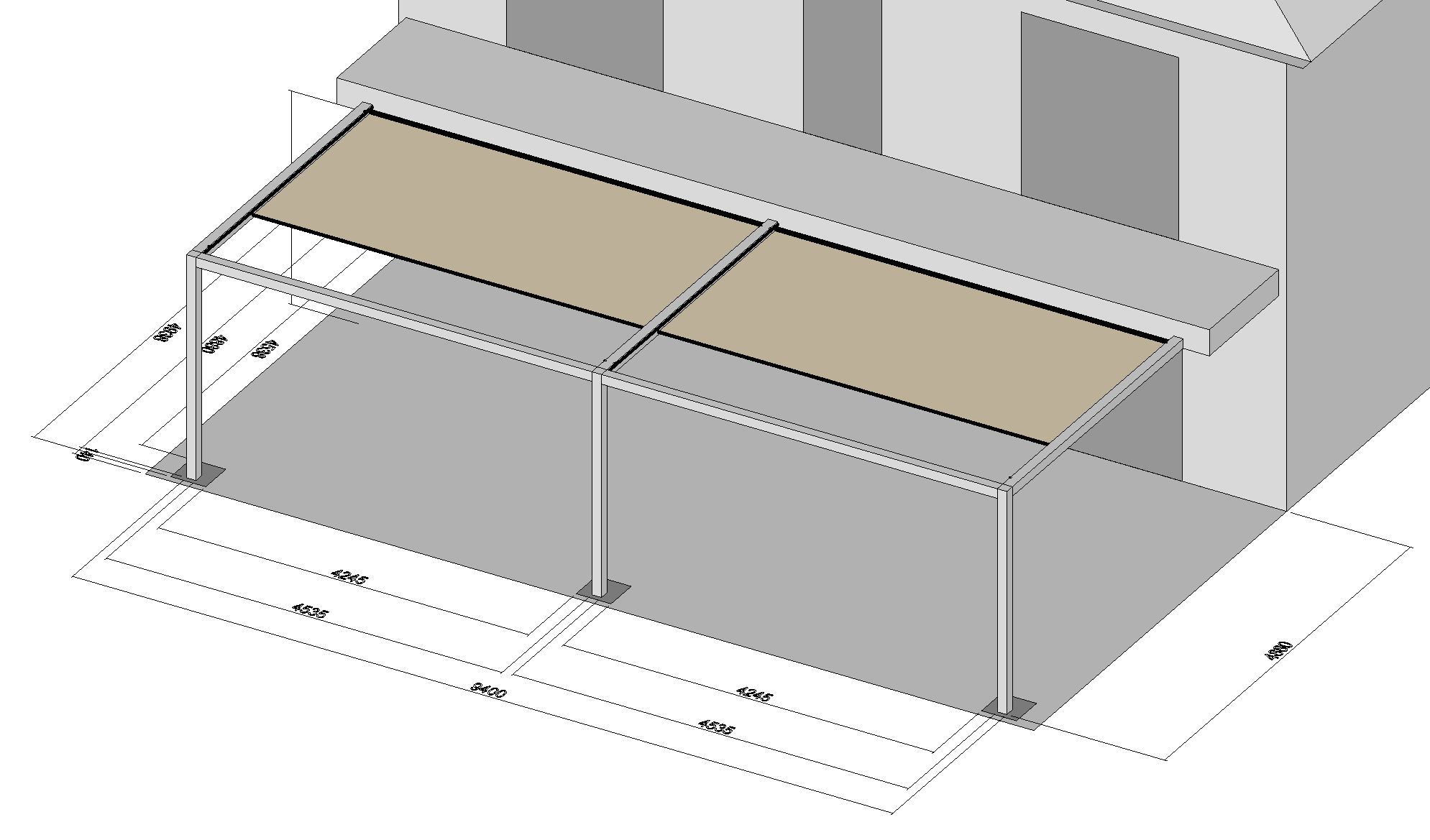

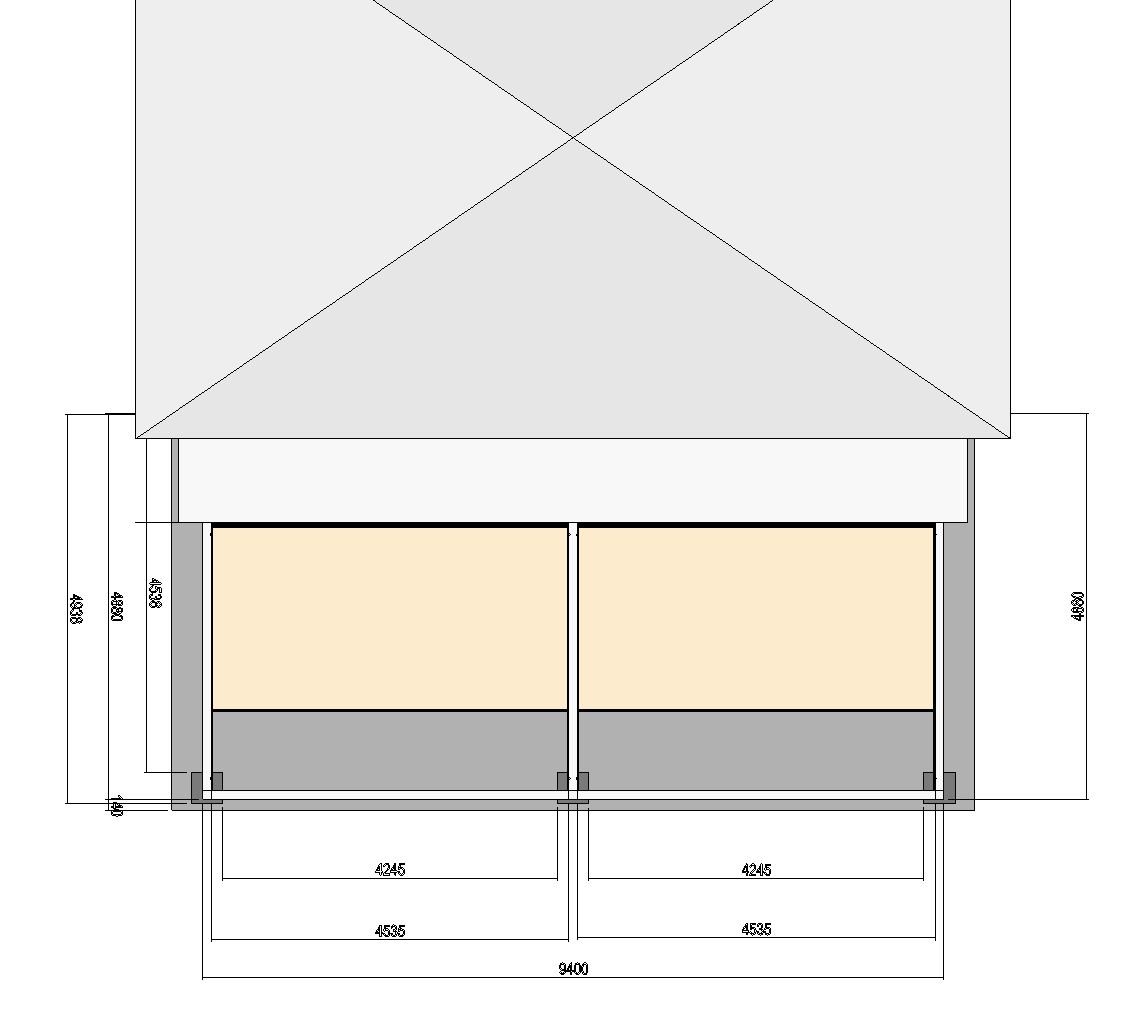

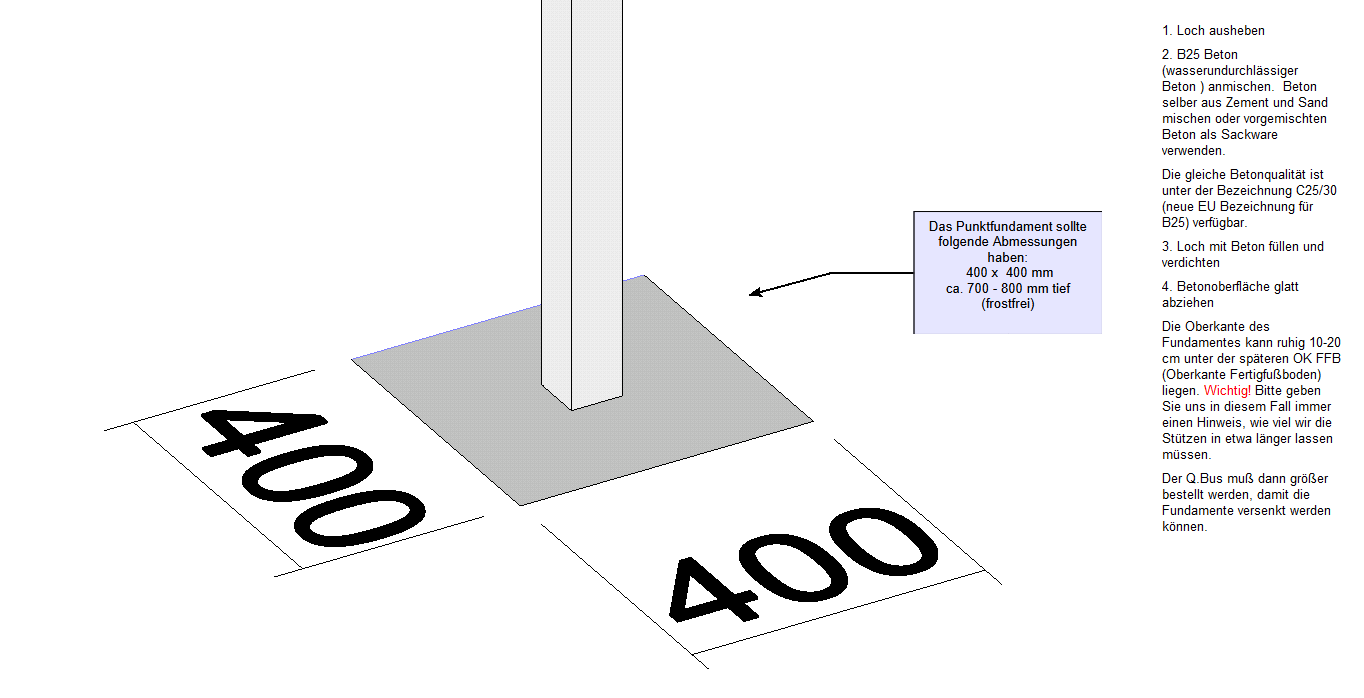

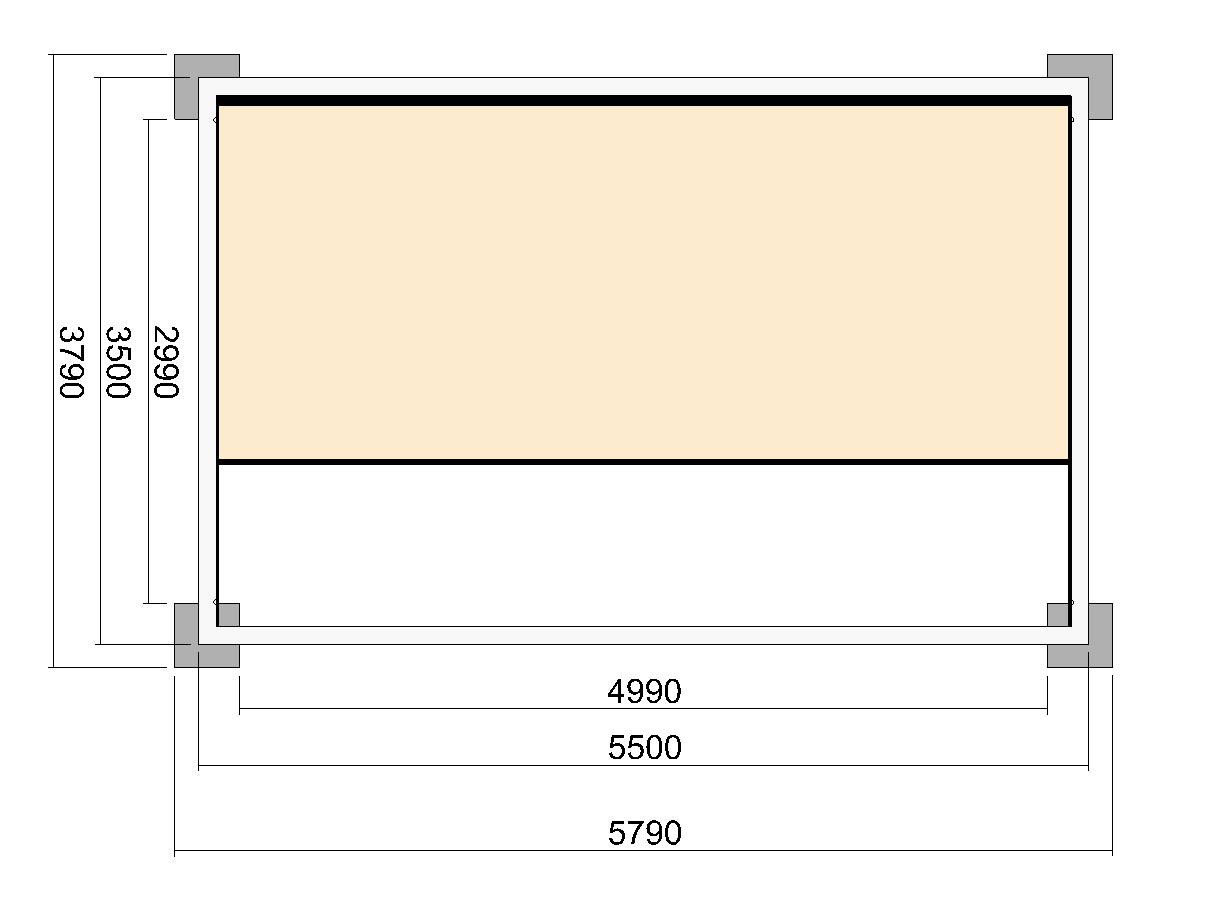

Fundamentplan für den Q.Bus


Gern senden wir Ihnen für Ihr Q.bus Projekt einen Fundamentplan. Damit können Sie die Fundament Erstellung vorbereiten. Hier sehen Sie beispielhaft den Fundamentplan für das Q.bus Projekt in Groitzsch.

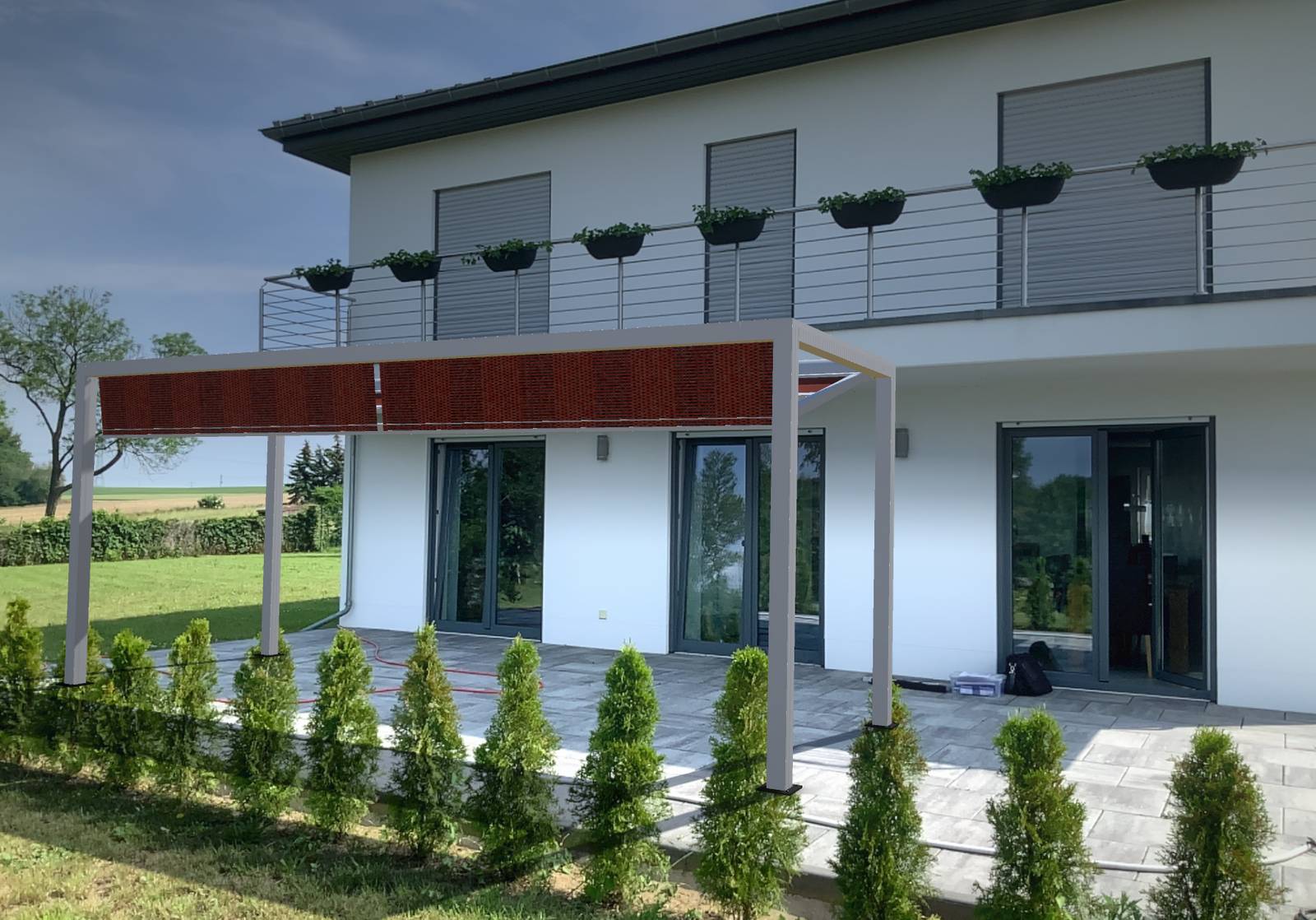

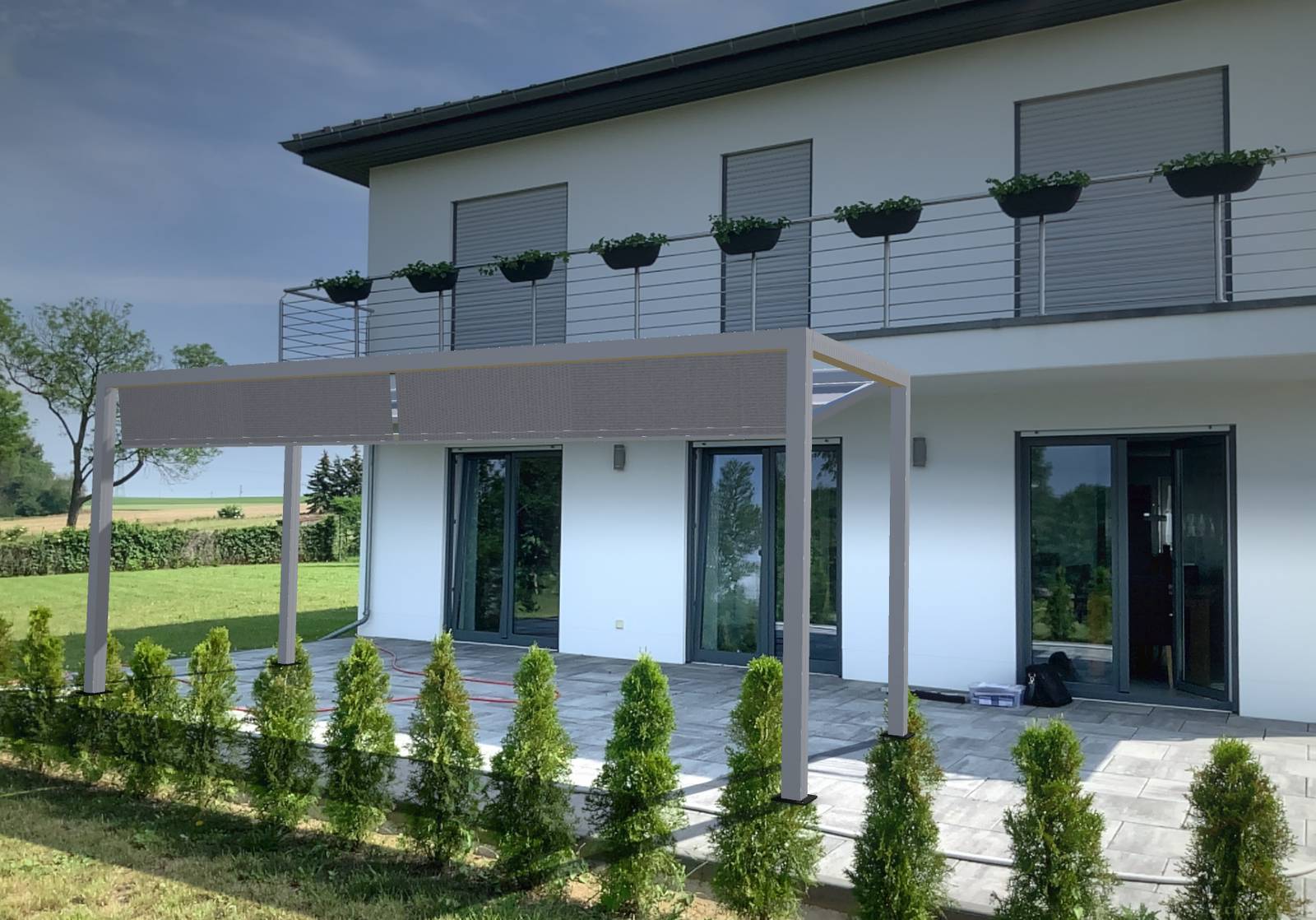

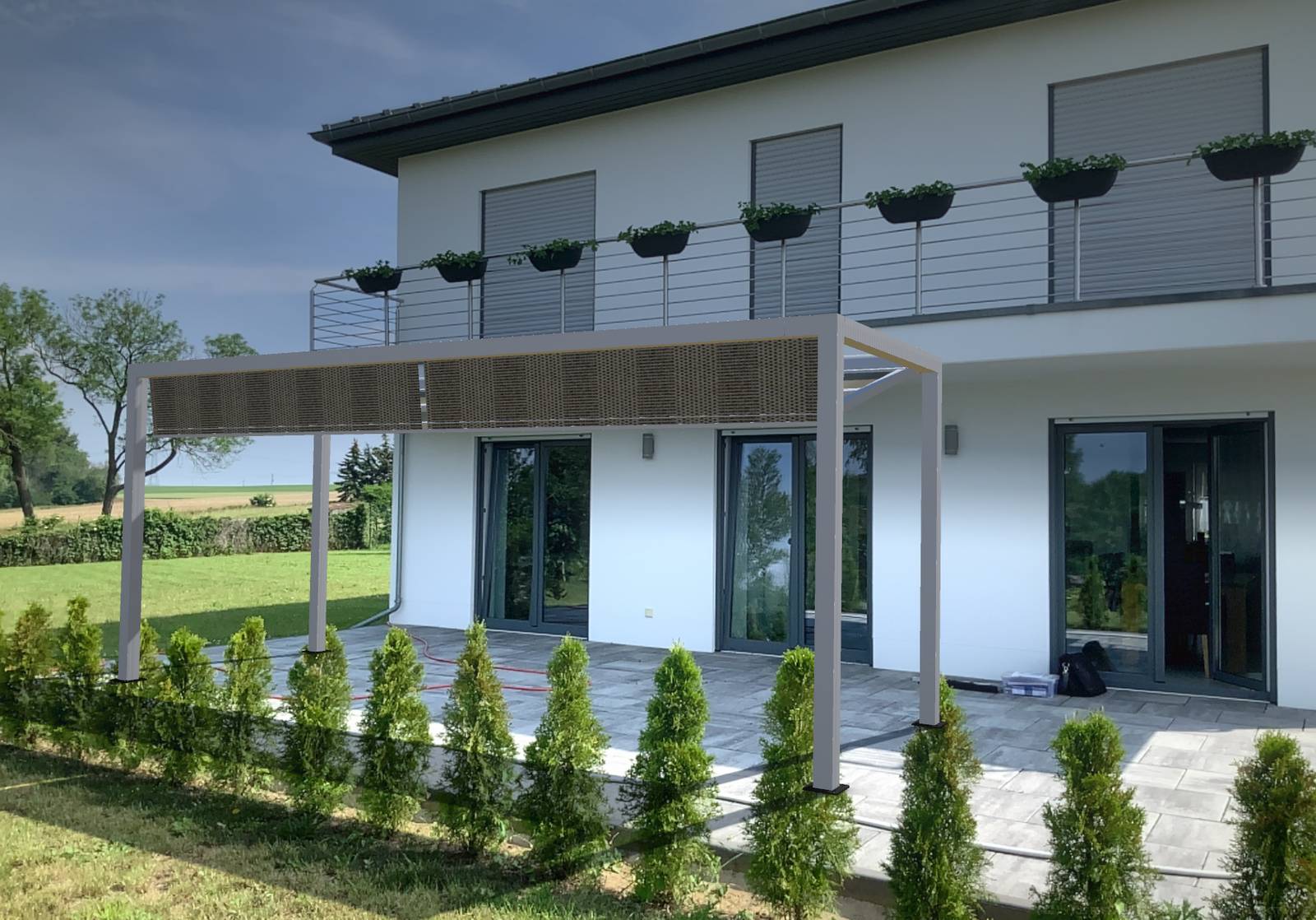

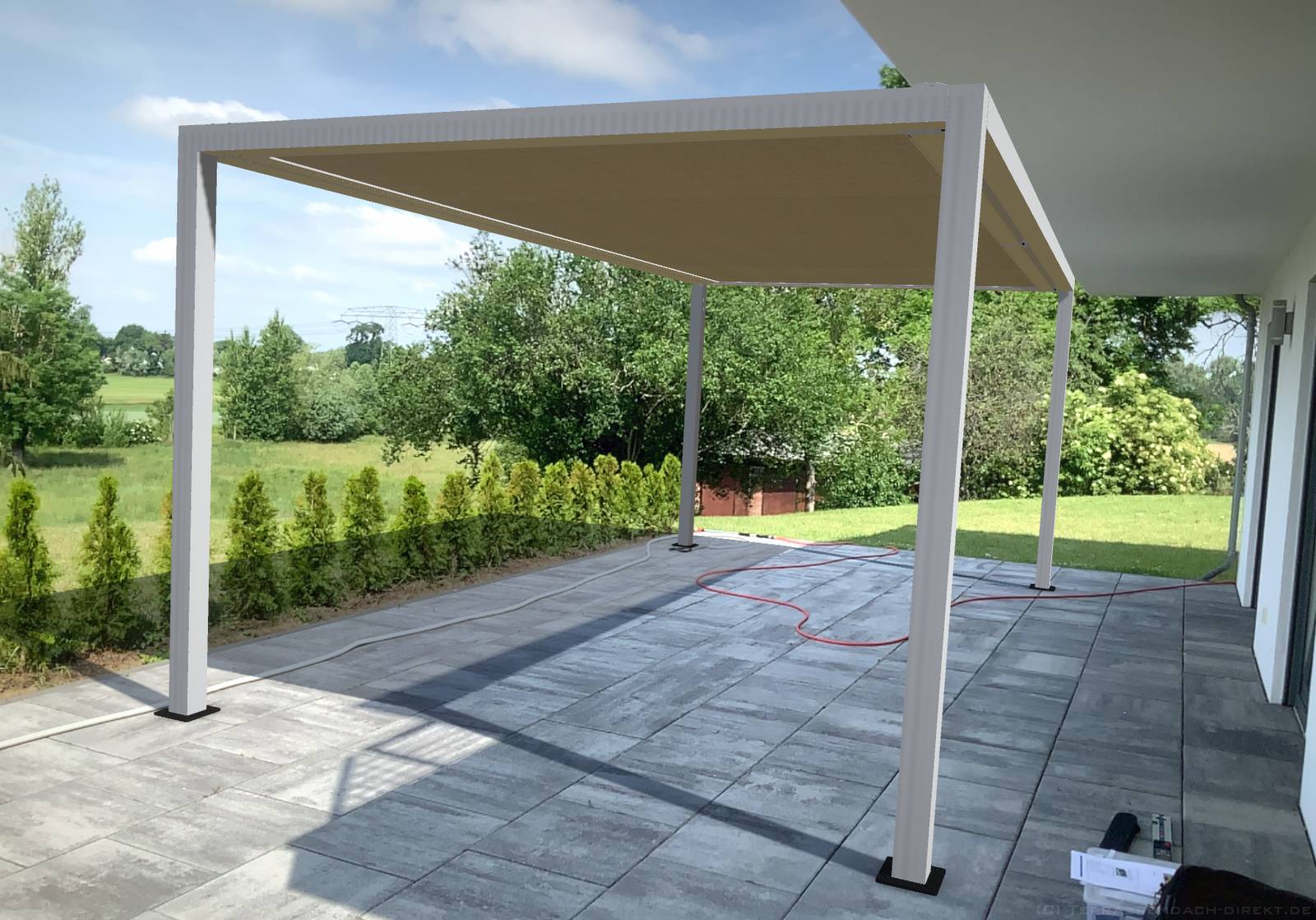

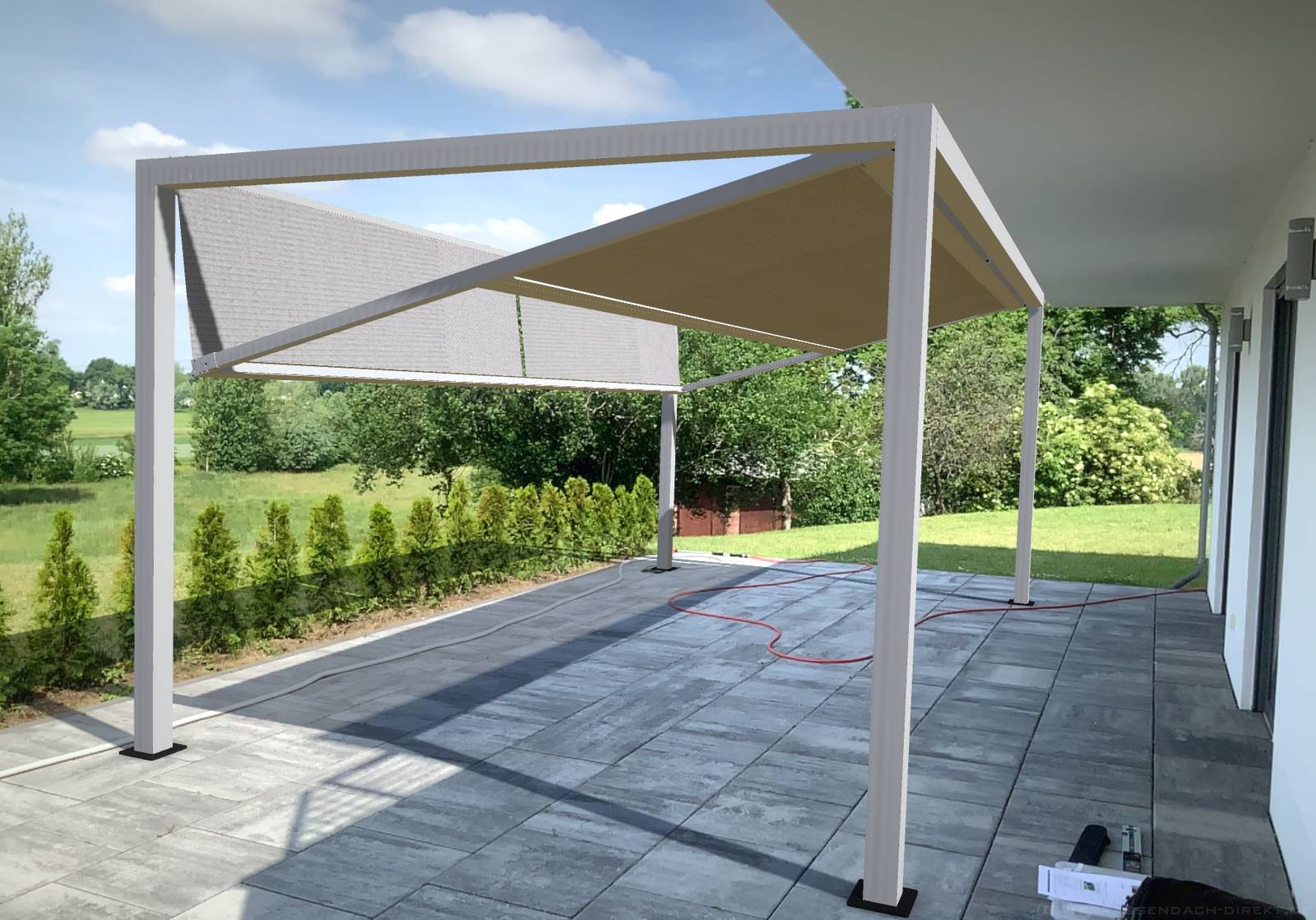

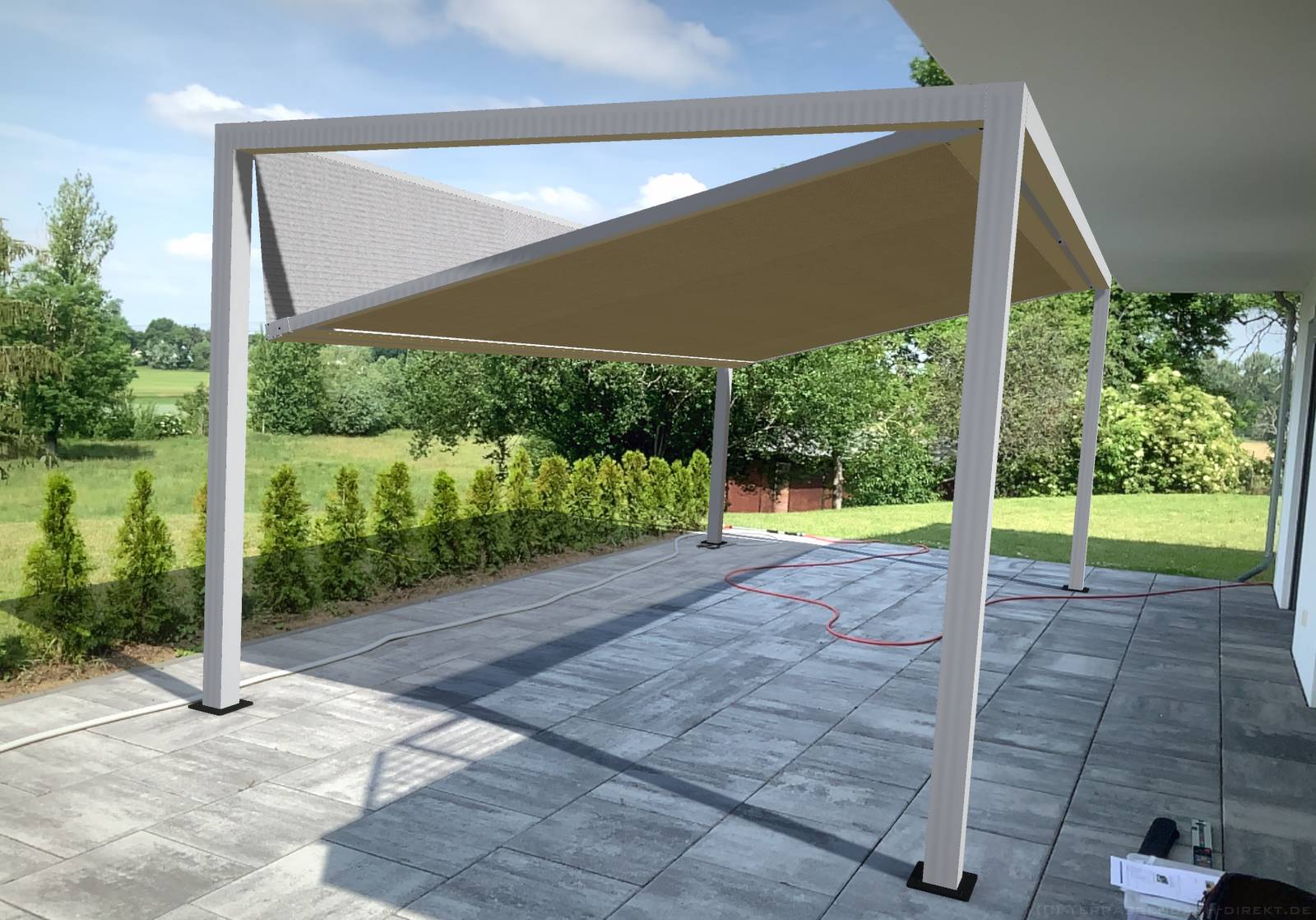

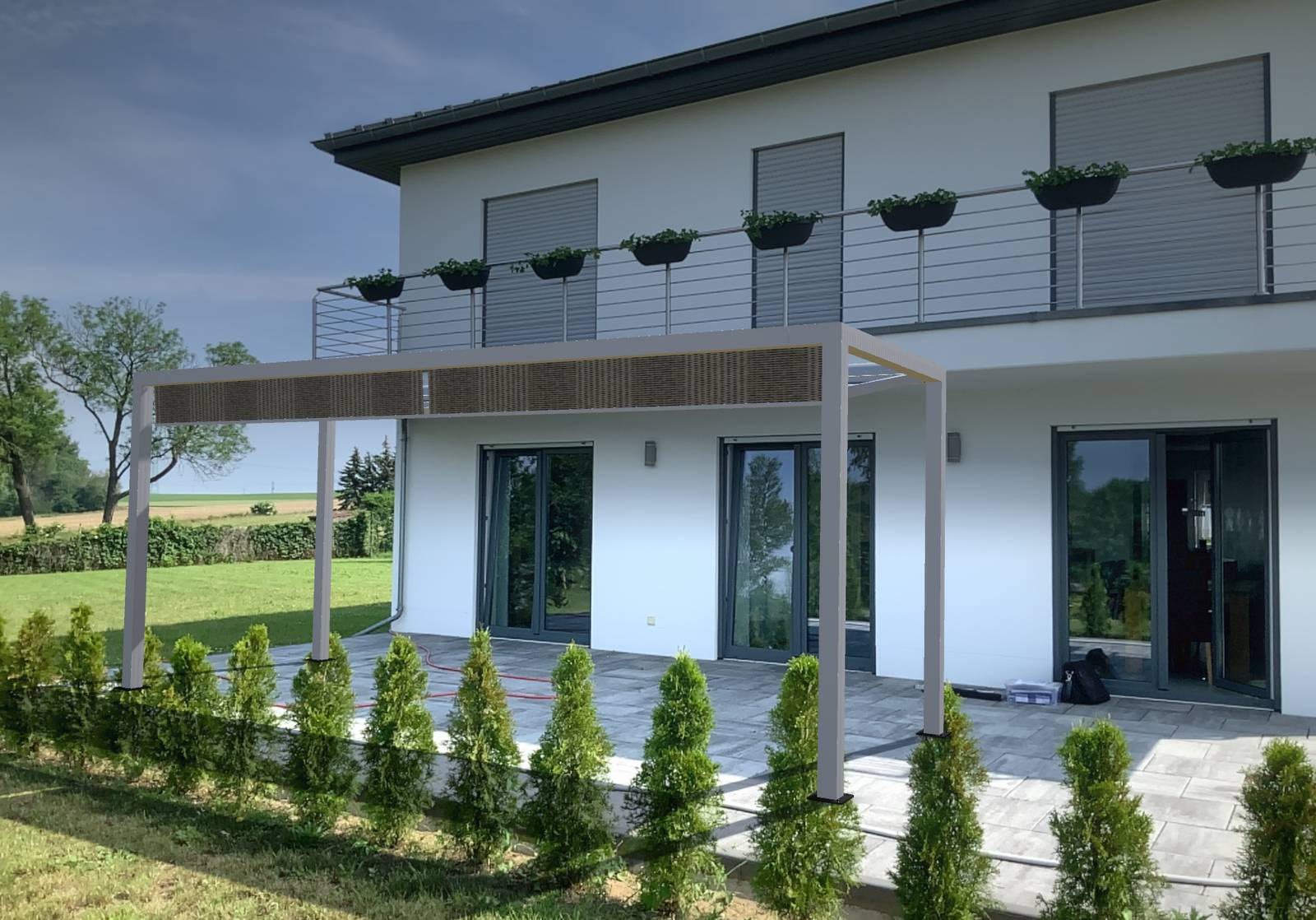

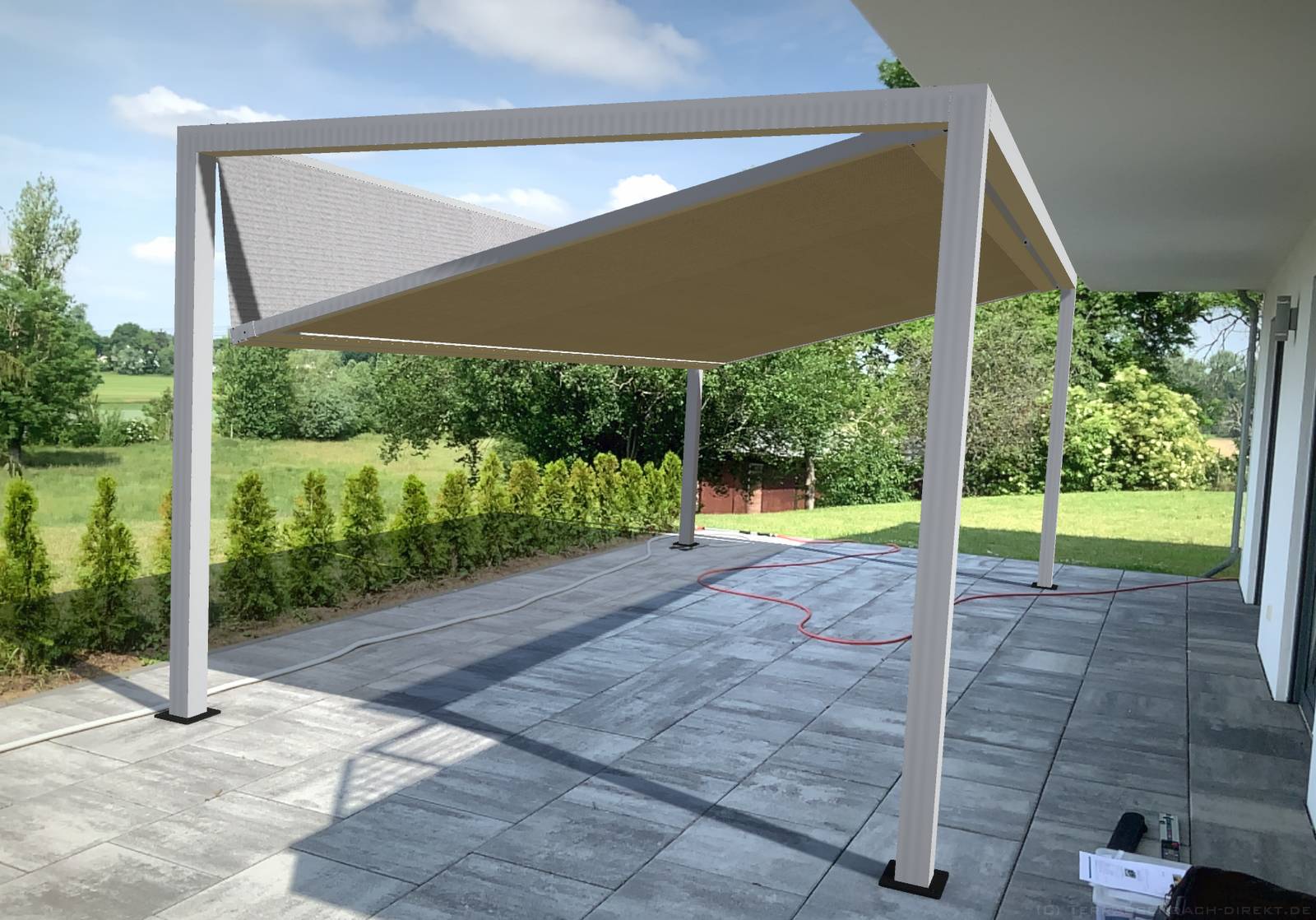

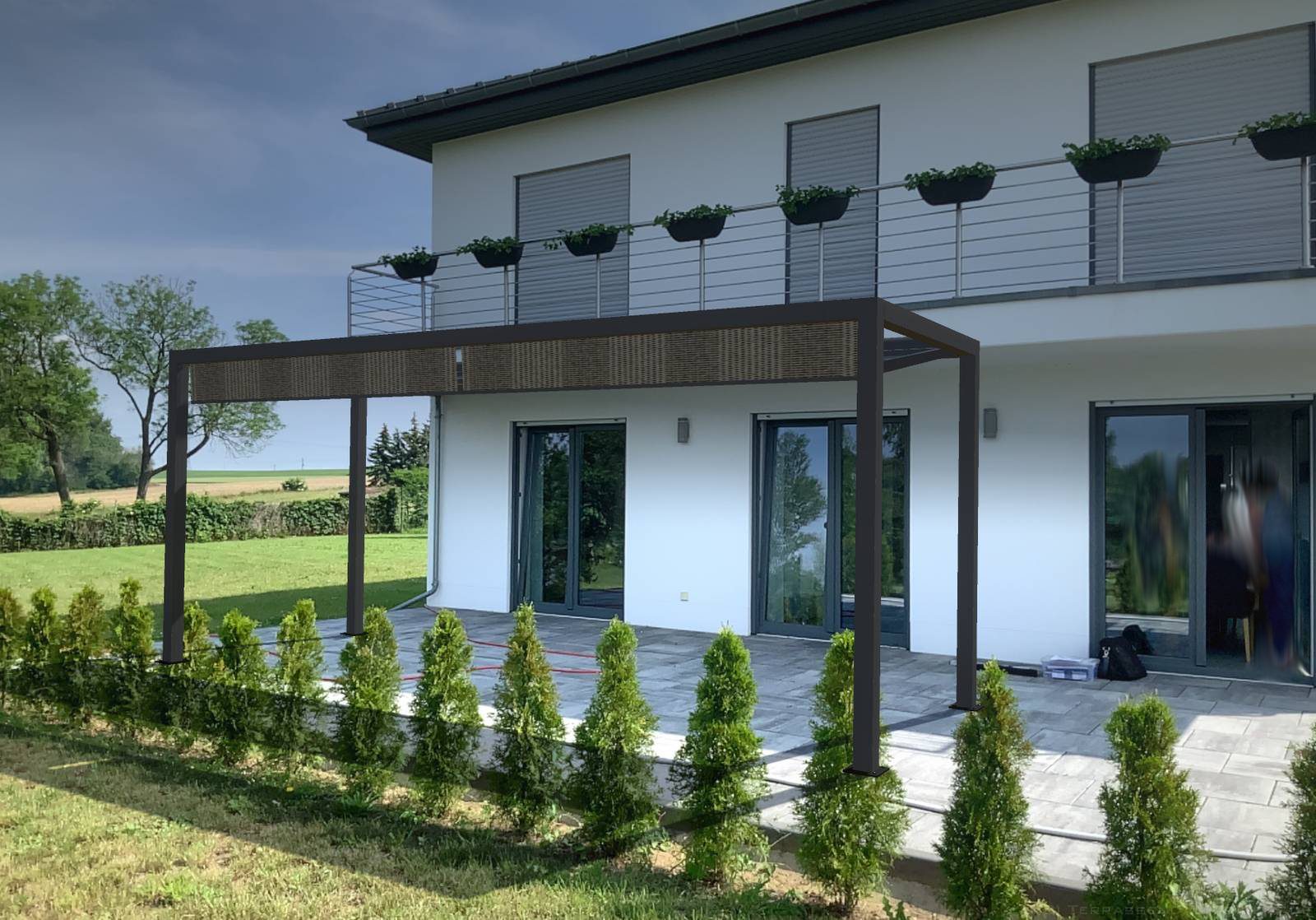

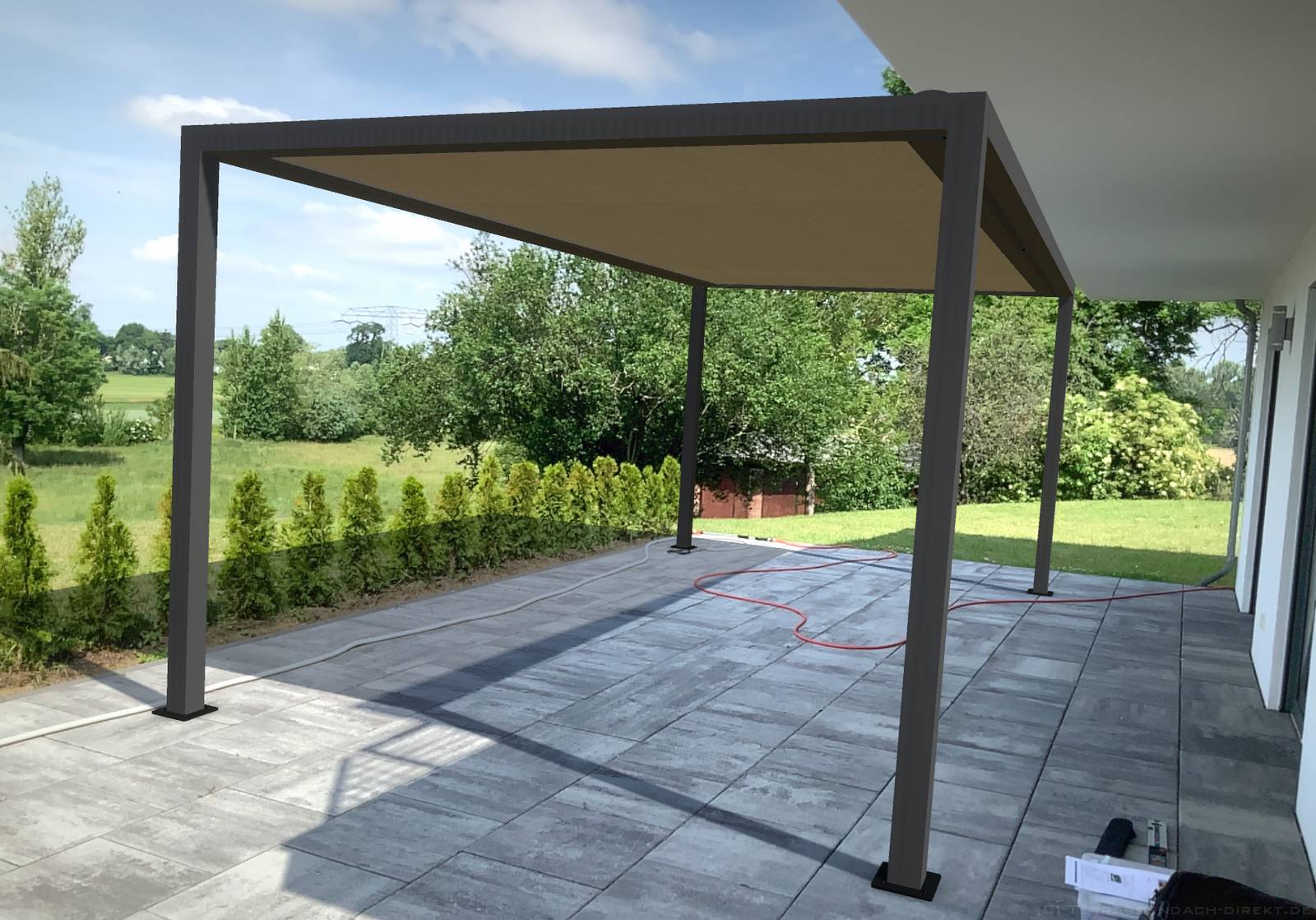

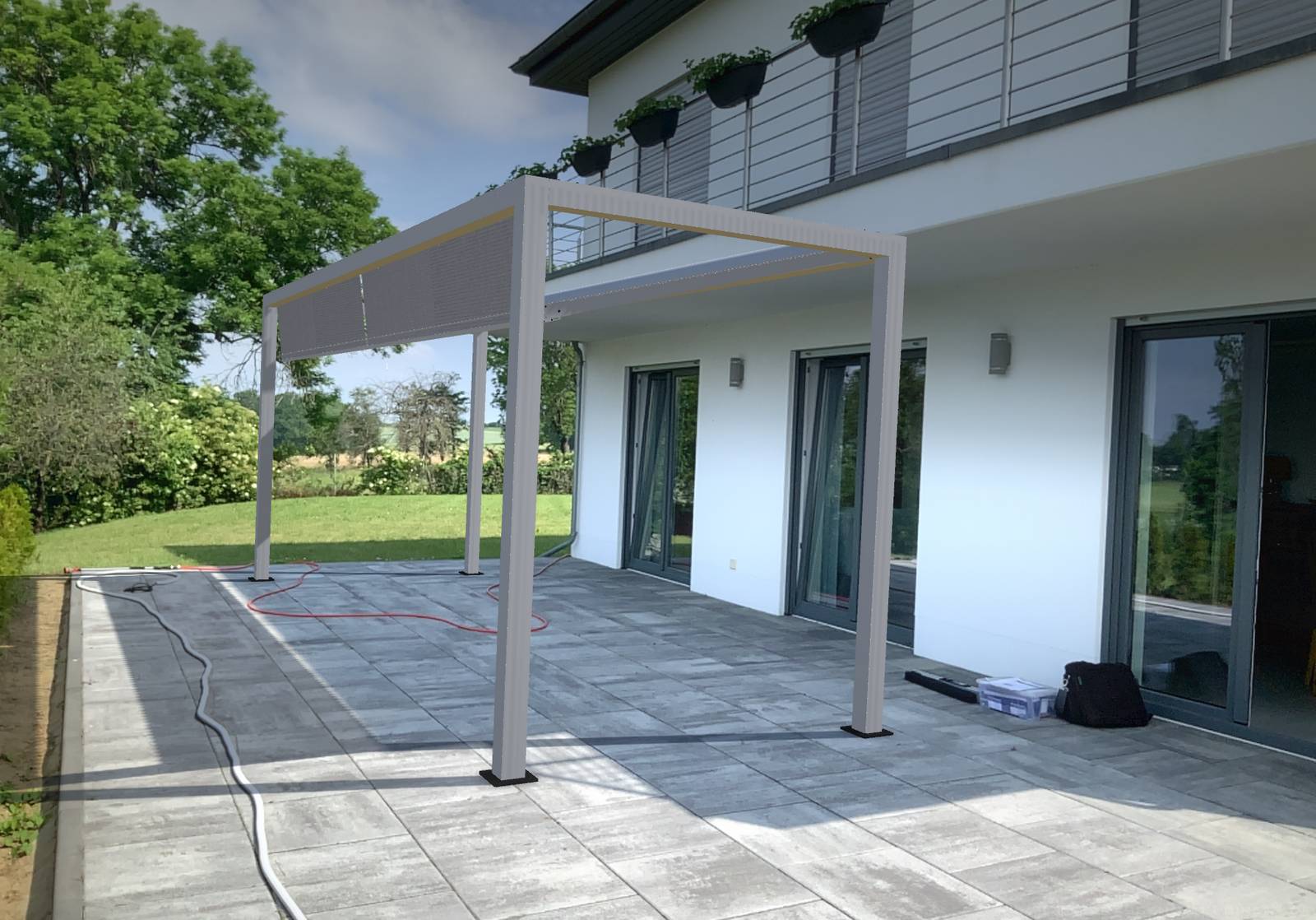

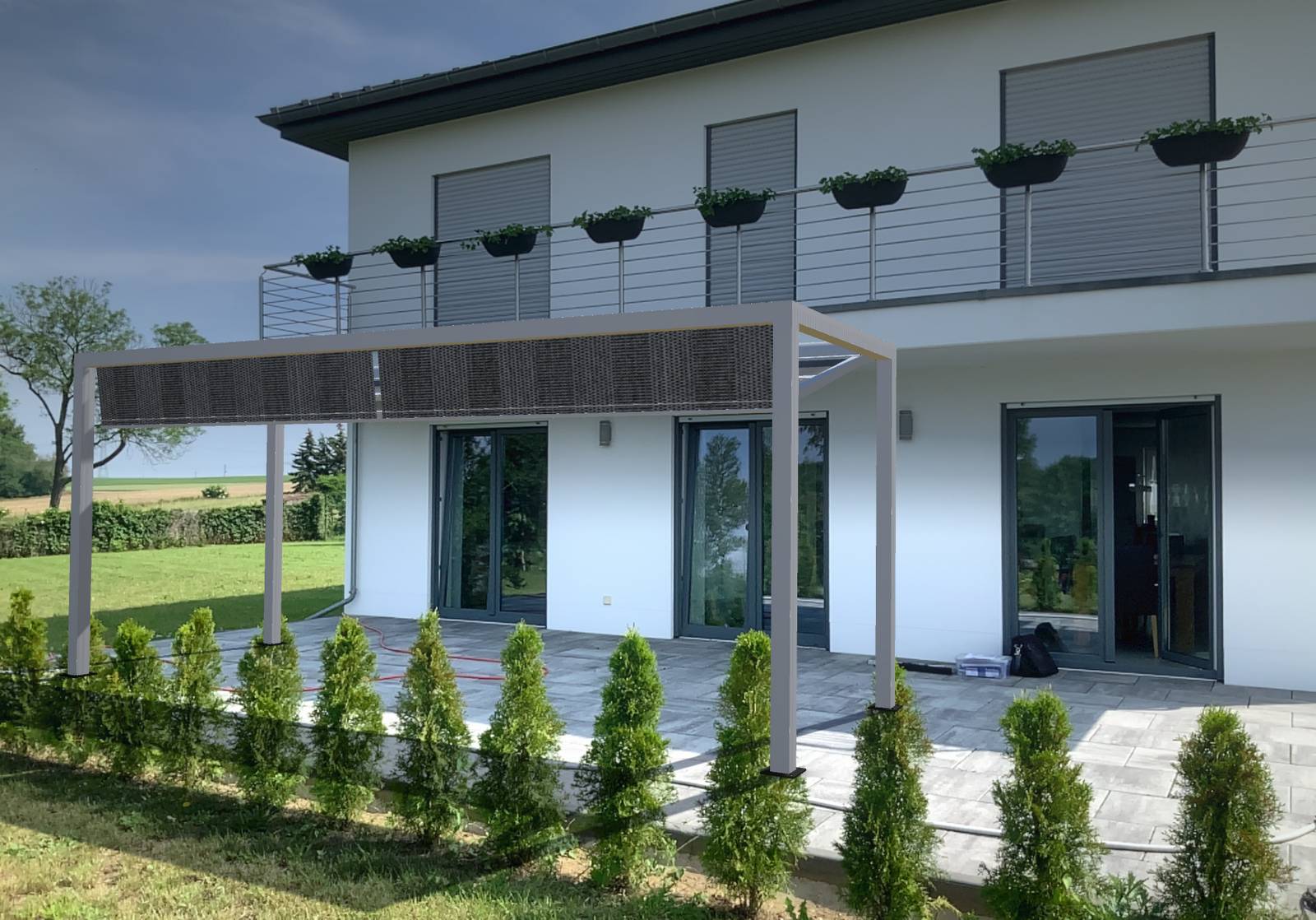

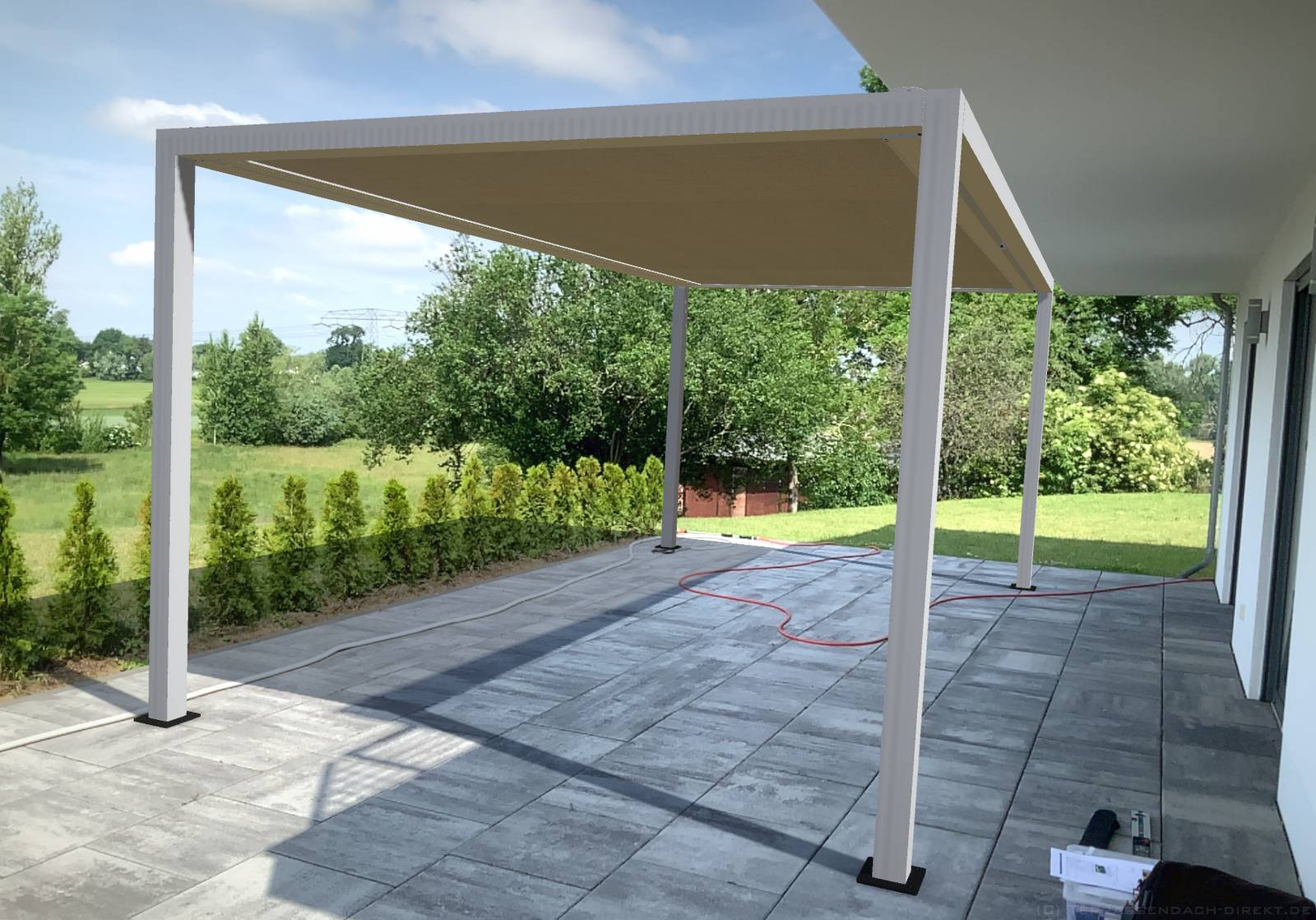

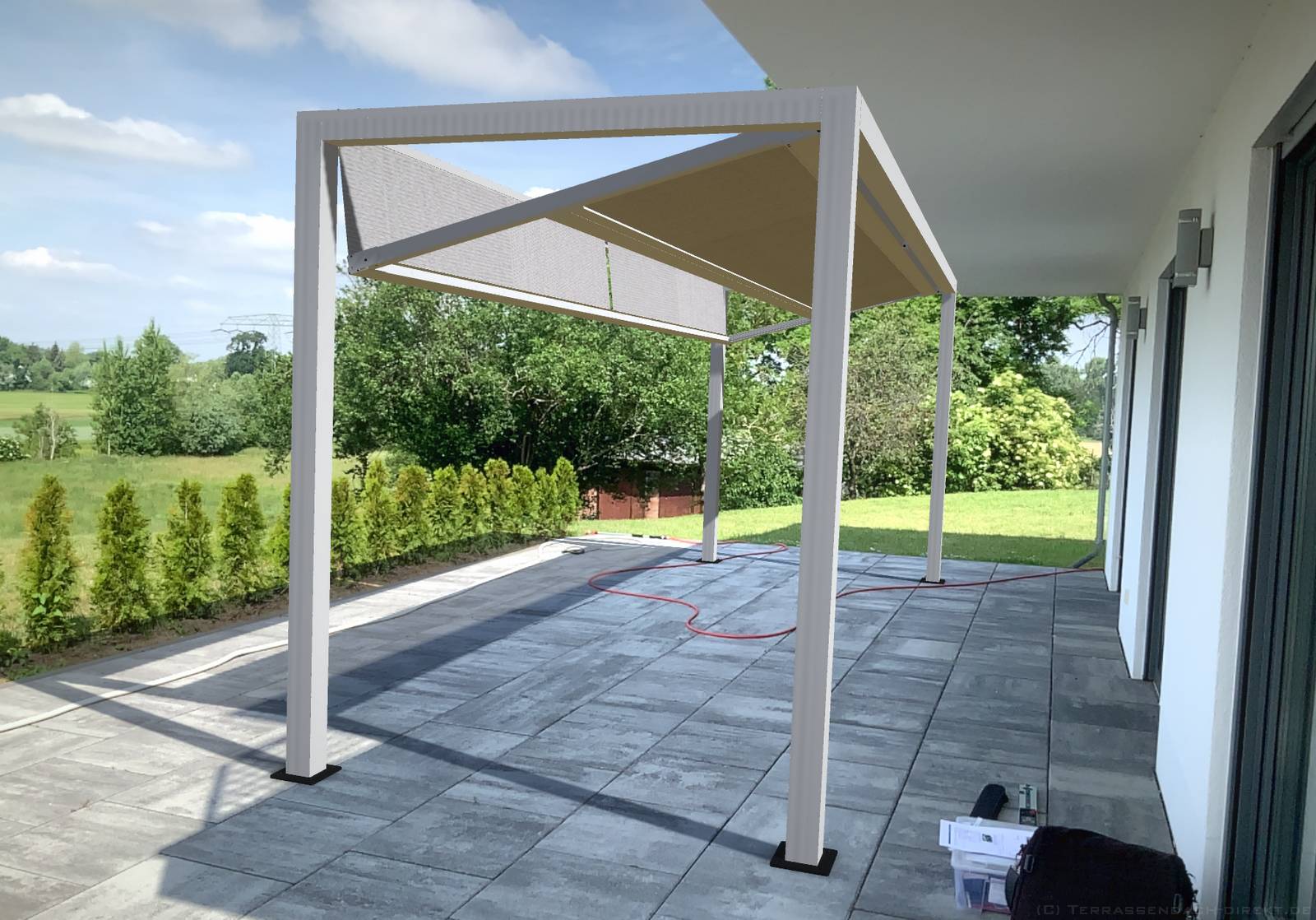

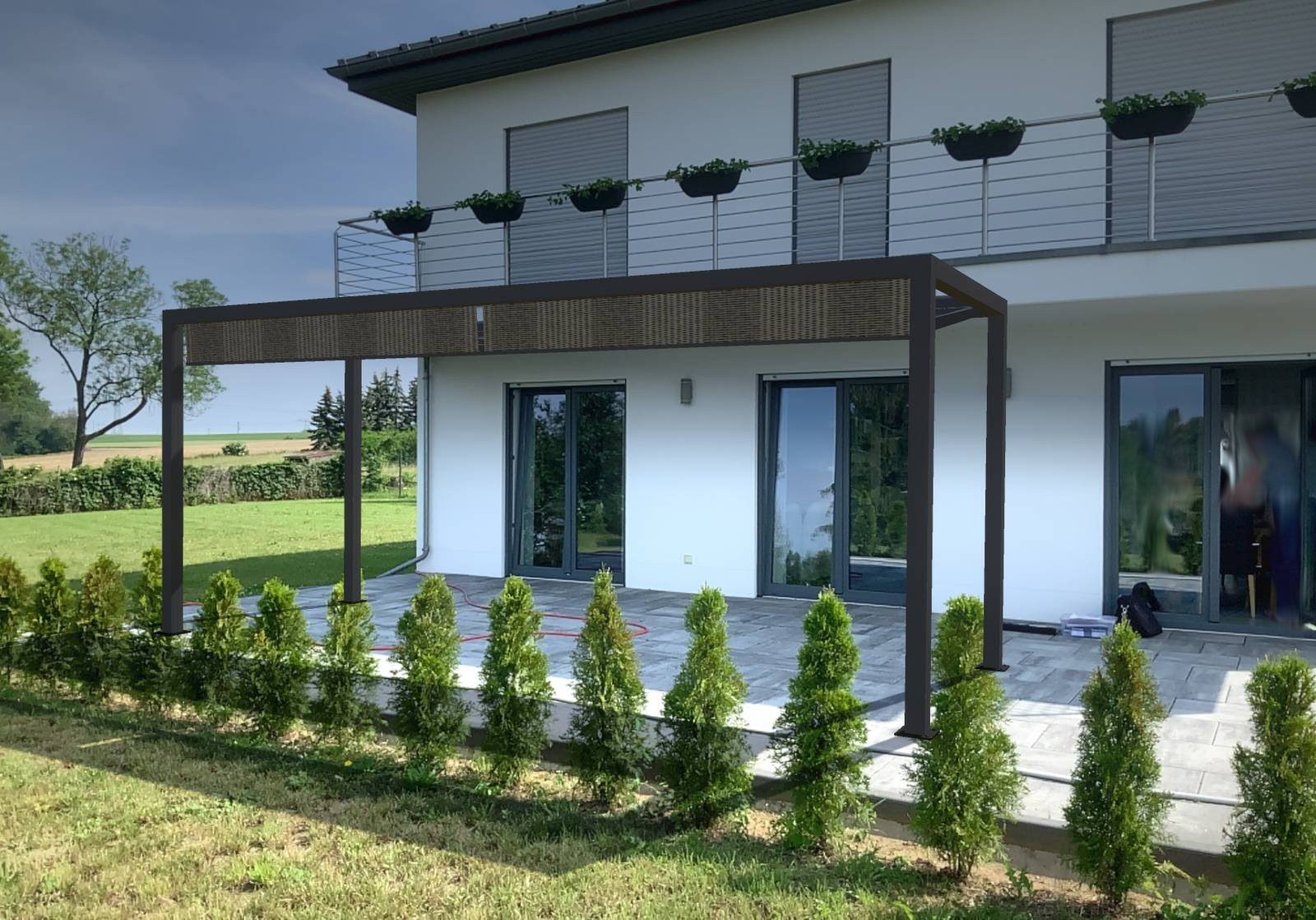

AR (Augmented Reality) Vorschau des Q.Bus

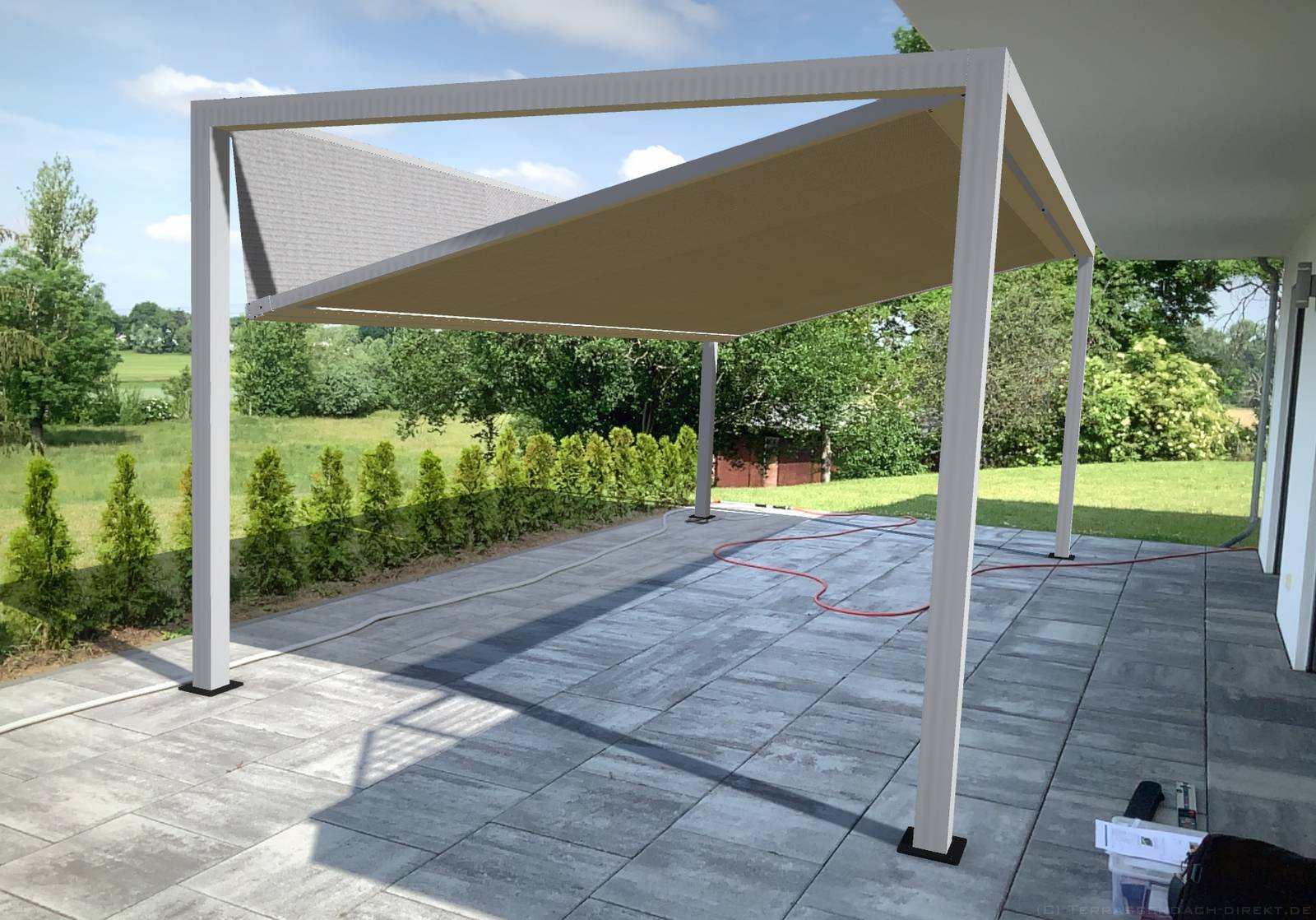

Gern unterstützen wir Sie bei der Planung Ihres Q.bus. Dafür steht uns eine AR Software ( Augmented Reality) zur Verfügung, mit deren Hilfe wir verschiedene Varianten des Q.bus schon einmal virtuell auf Ihrer Terrasse platzieren können. So erhalten Sie schon im Vorfeld einen visuellen Eindruck vom Q.bus auf Ihrer Terrasse und vom Schattenwurf der Markisen

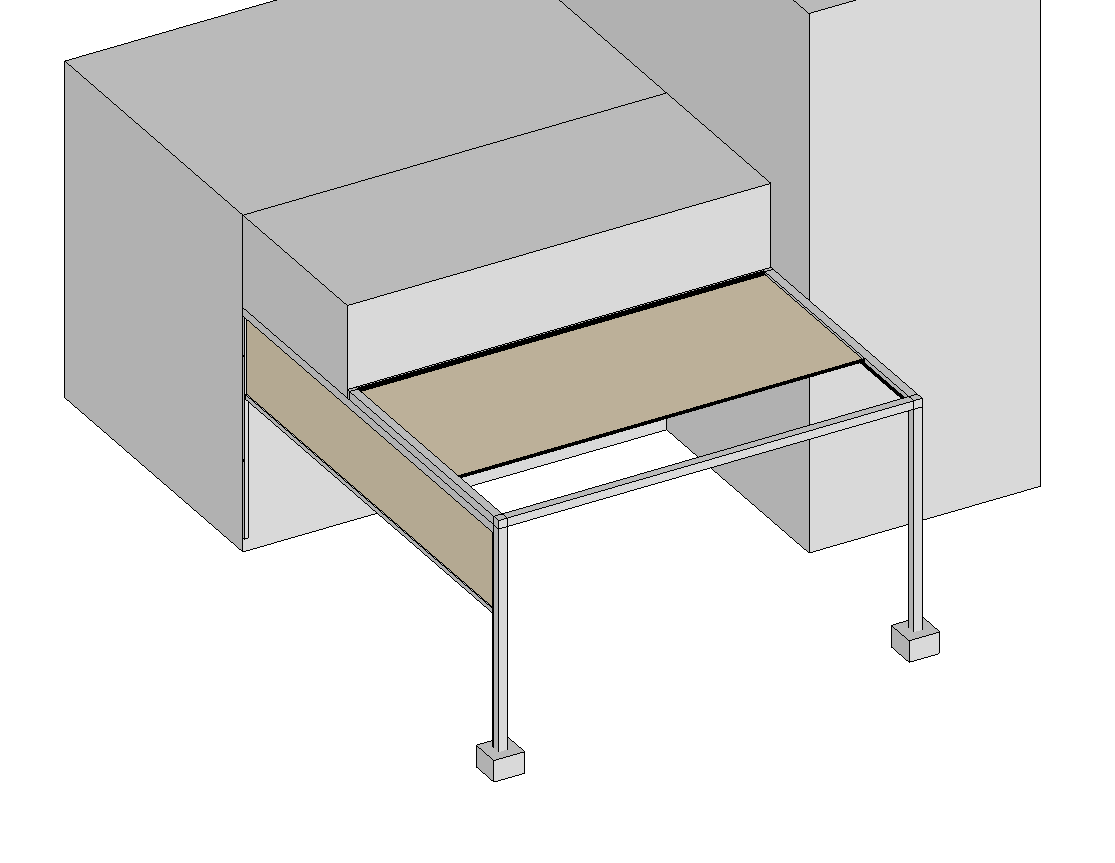

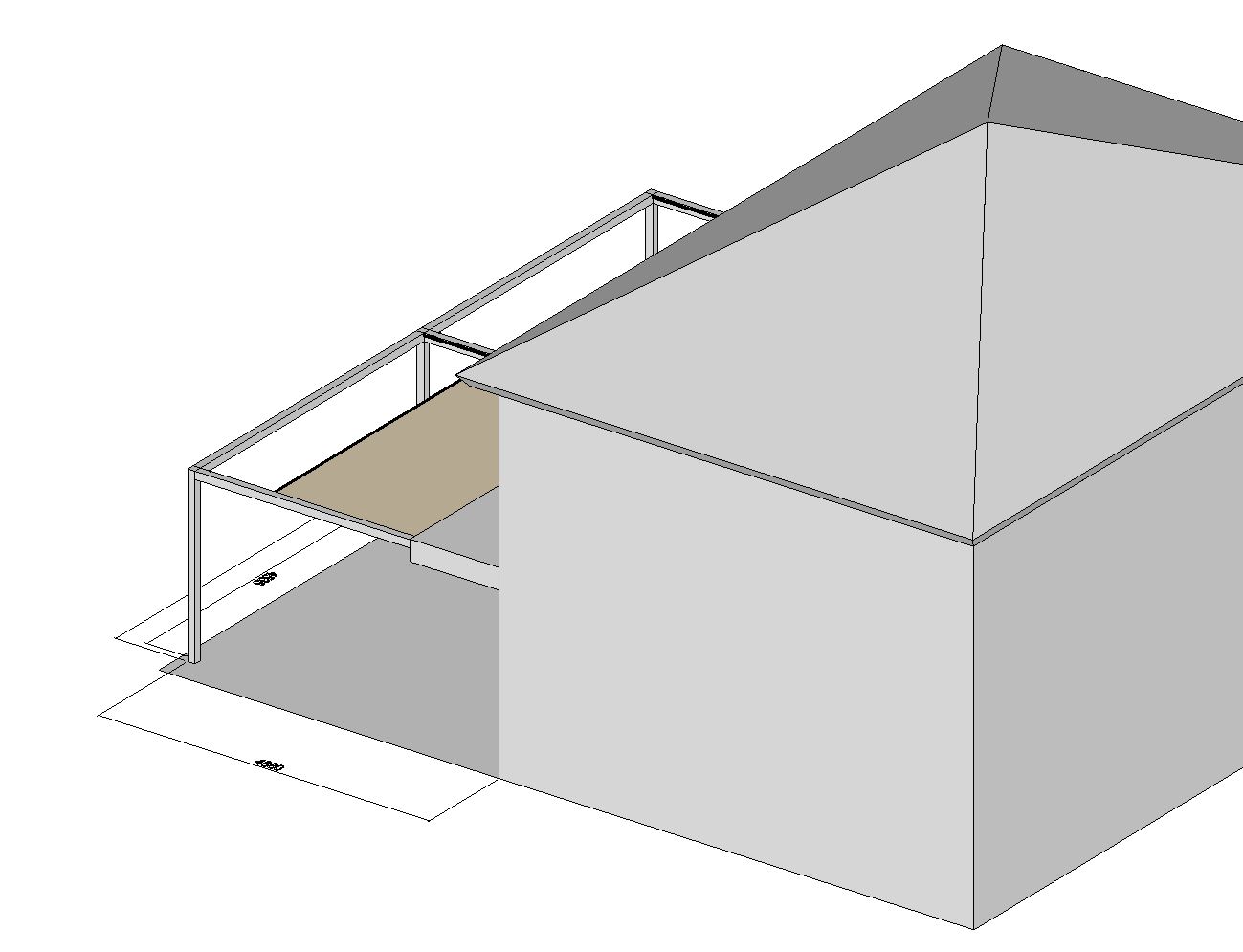

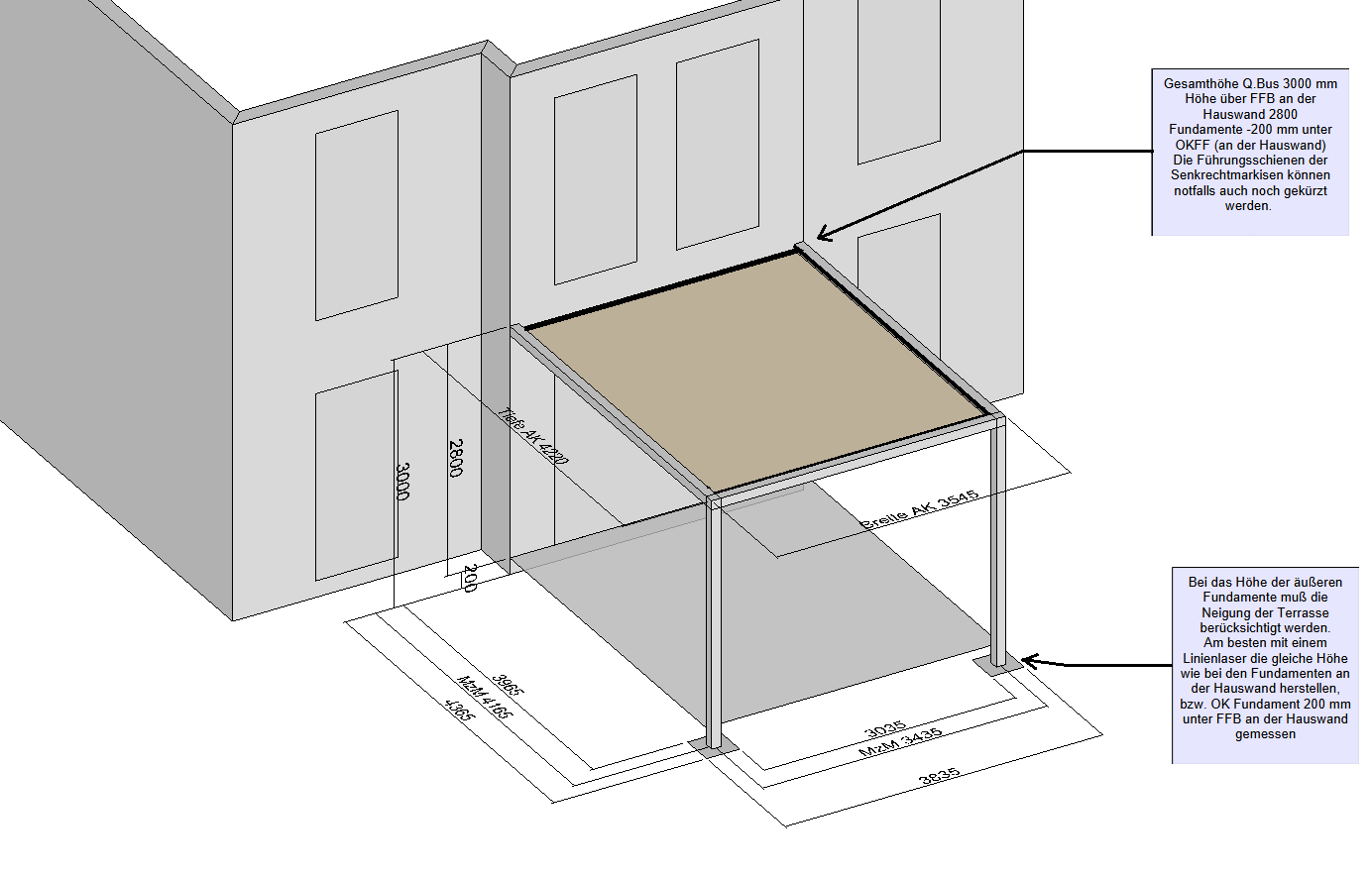

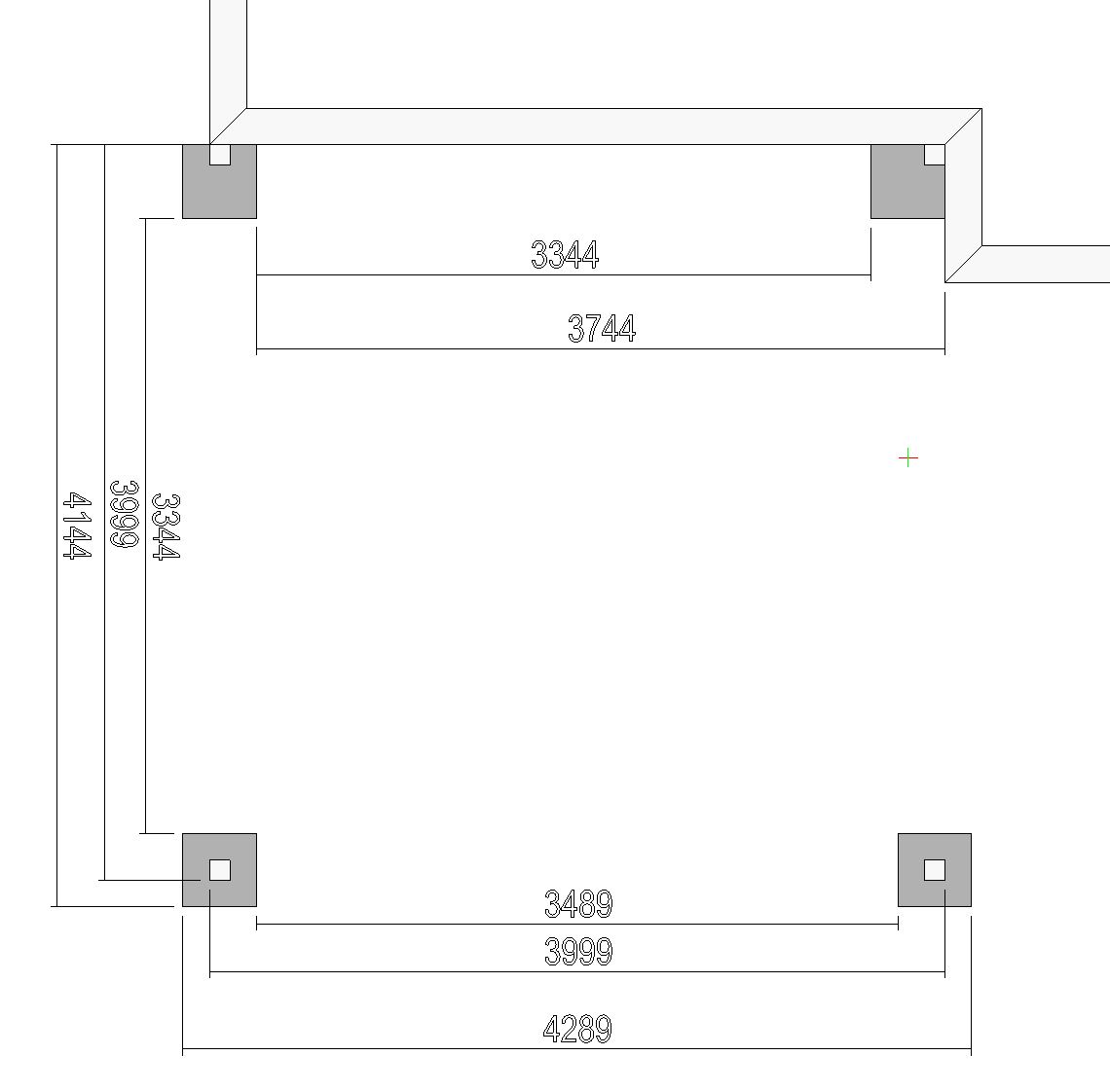

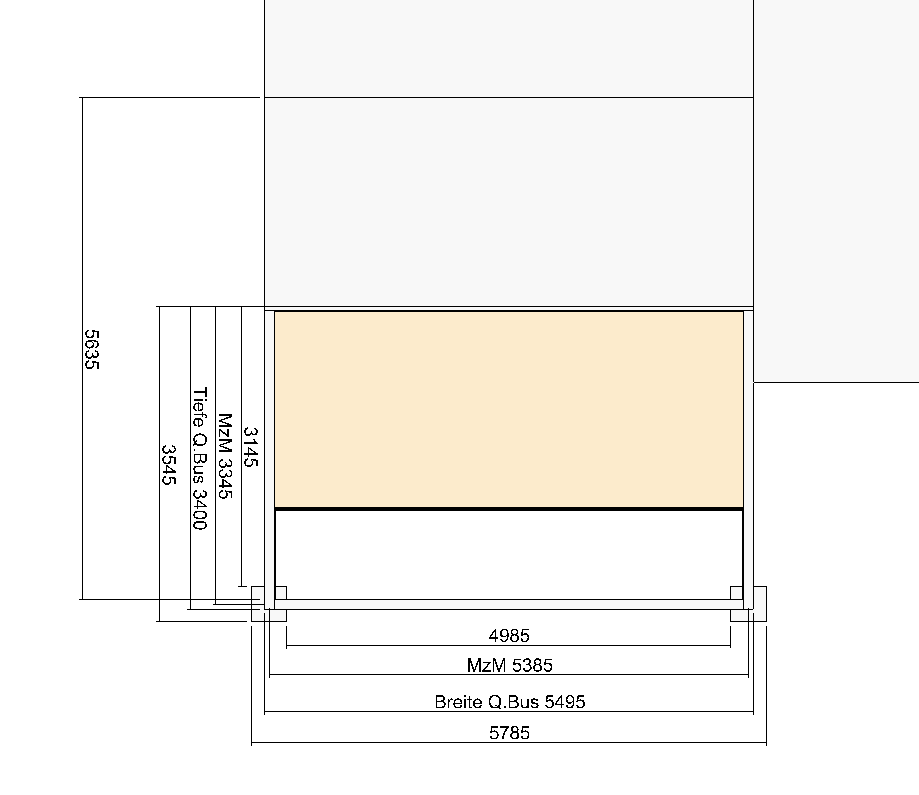

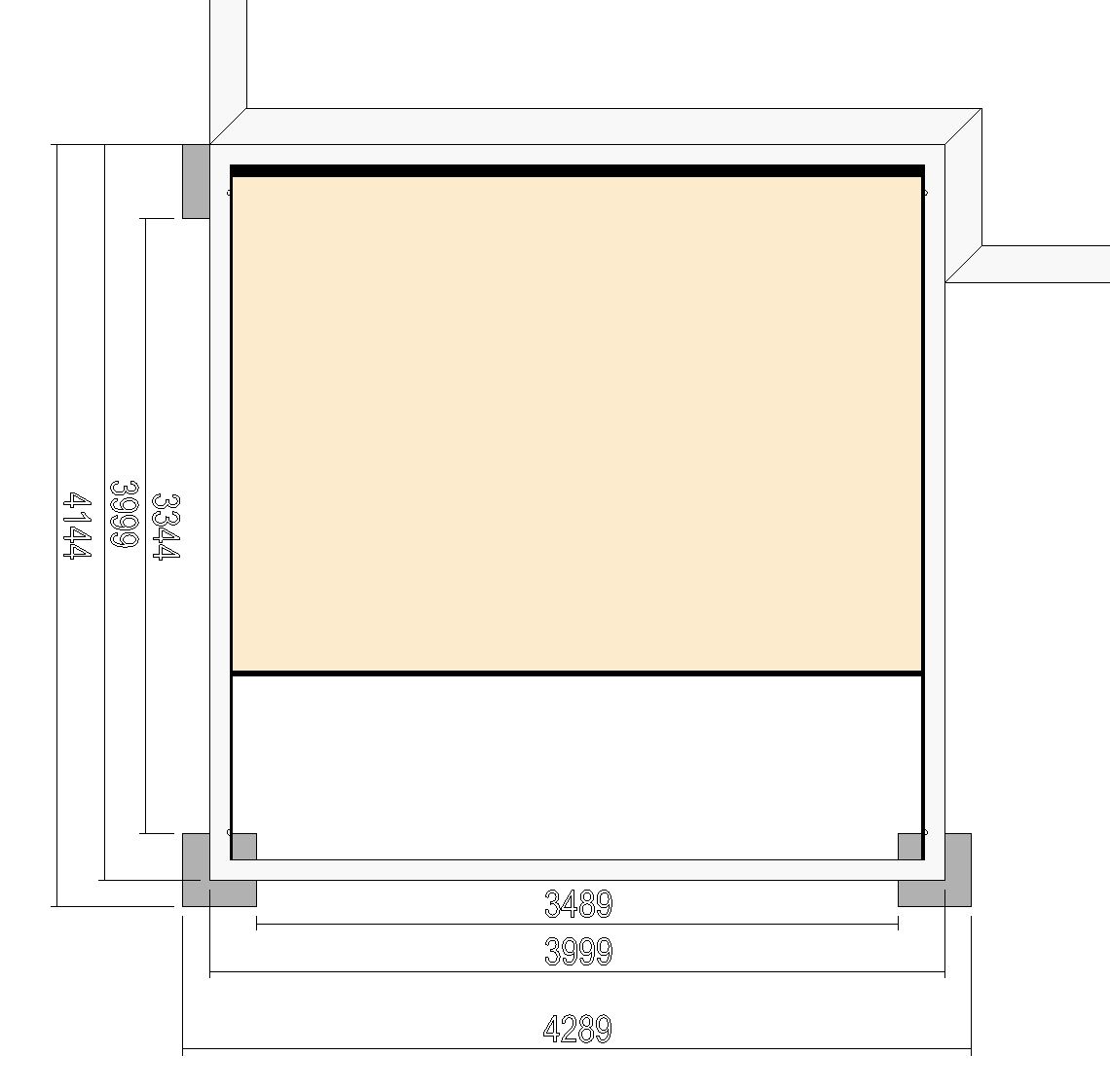

Fundamentplan für Q.Bus in Hausecke

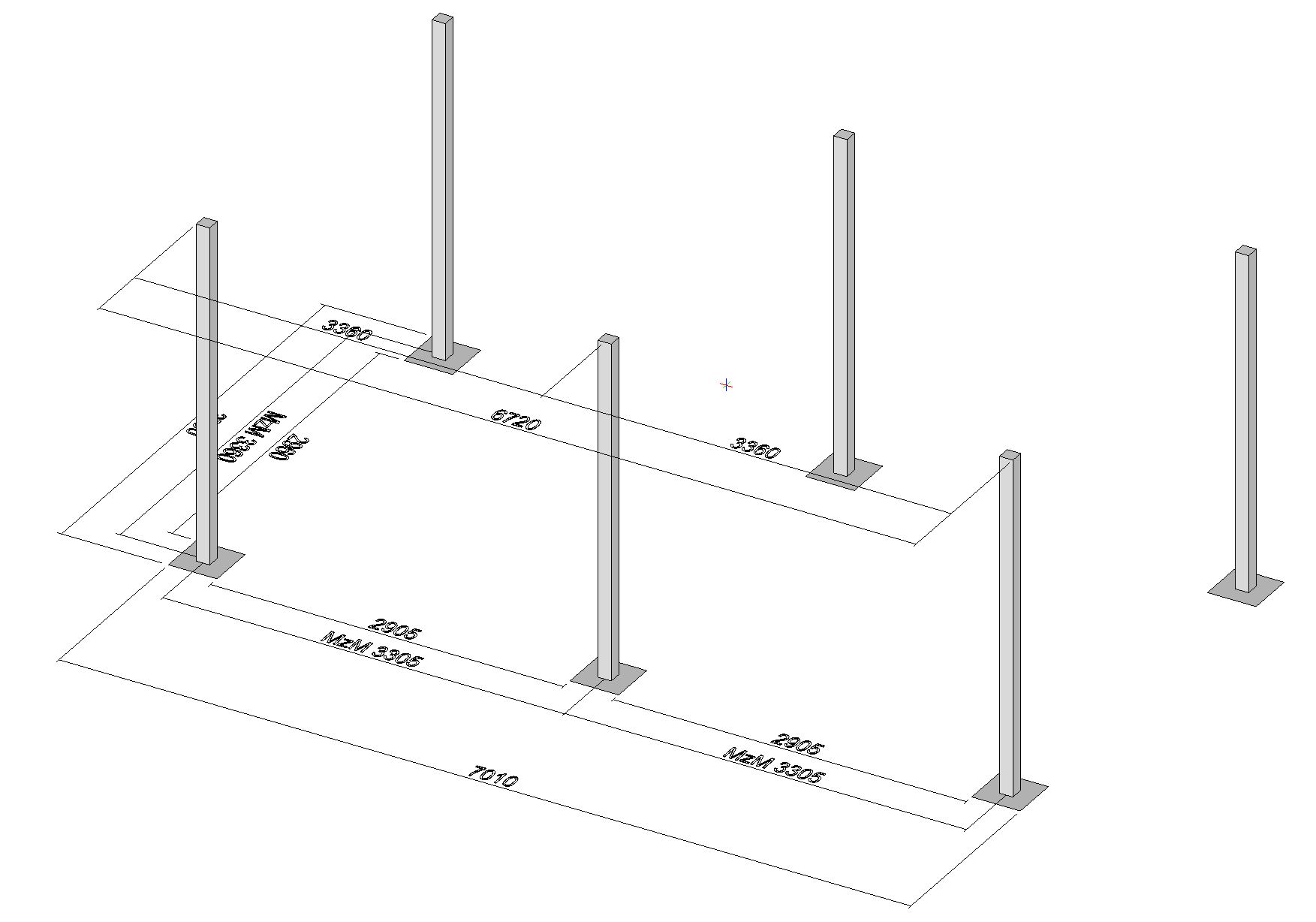

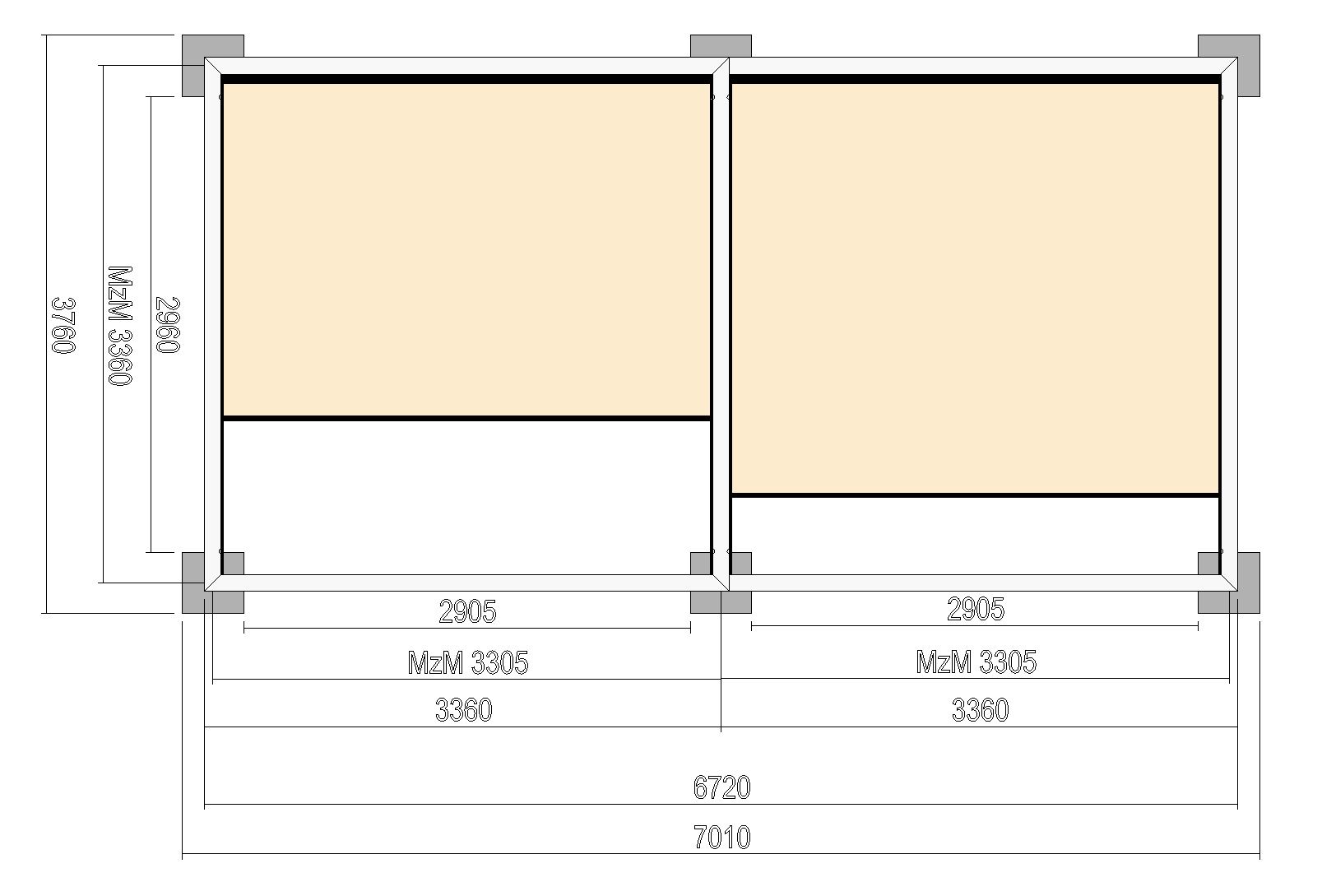

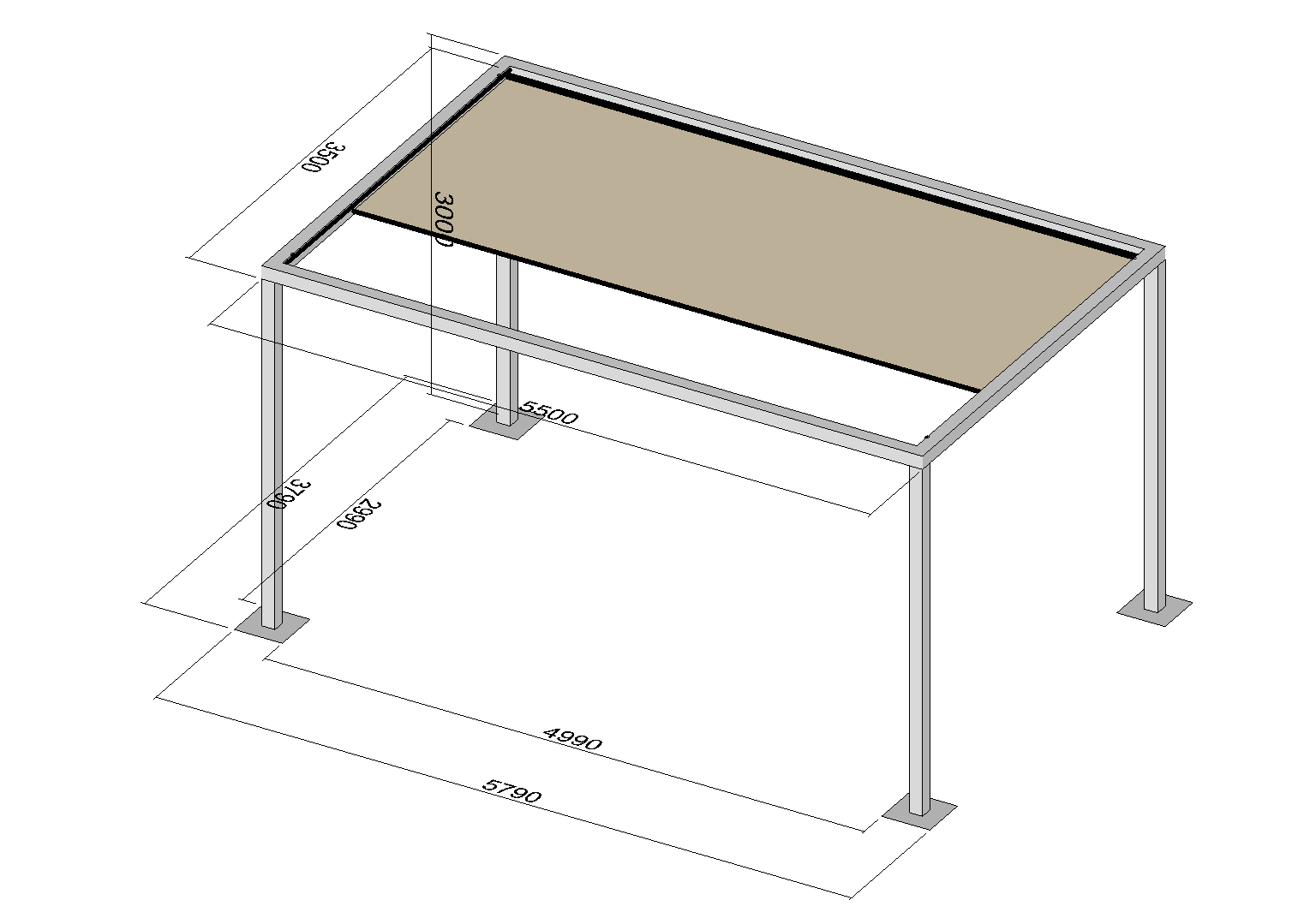

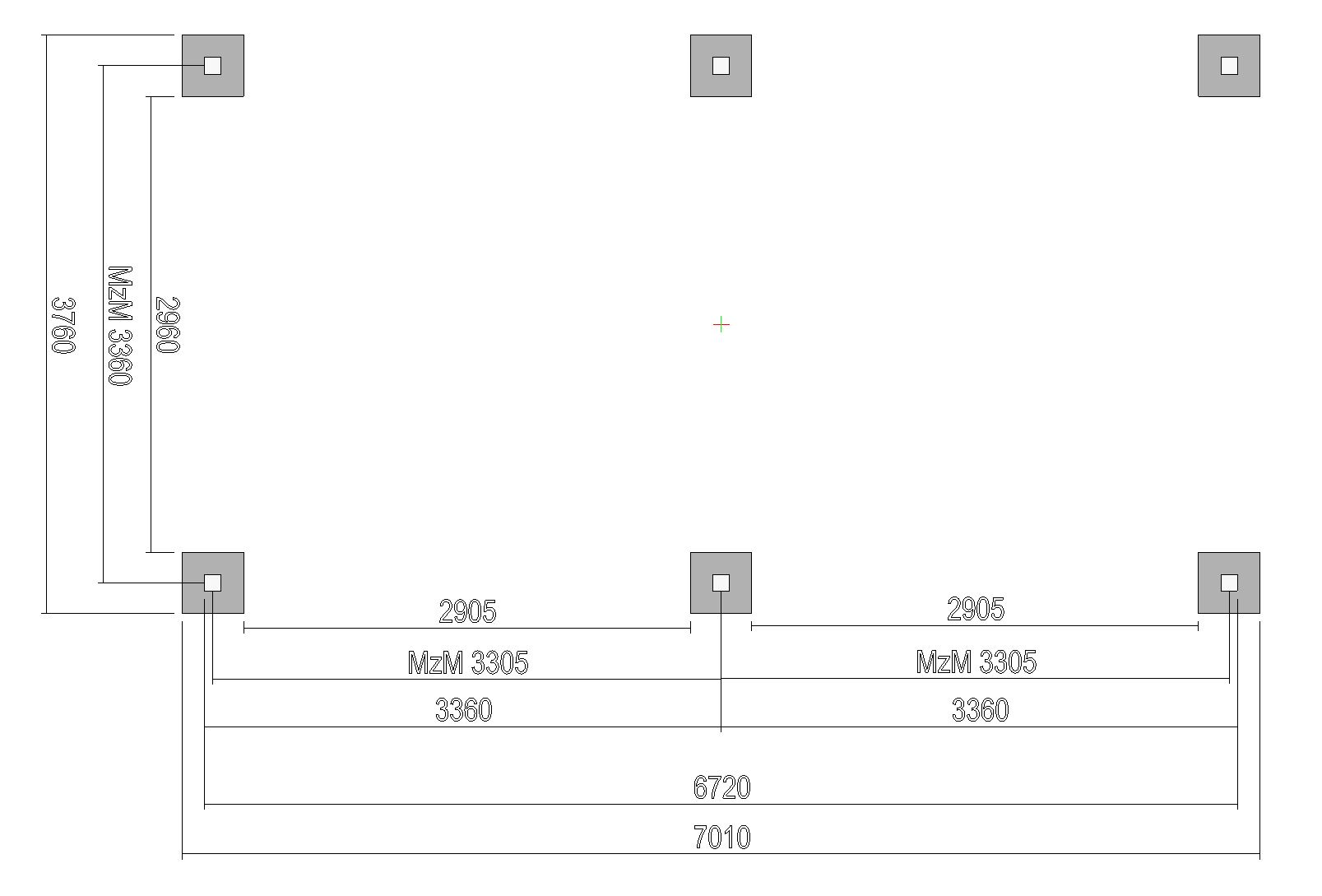

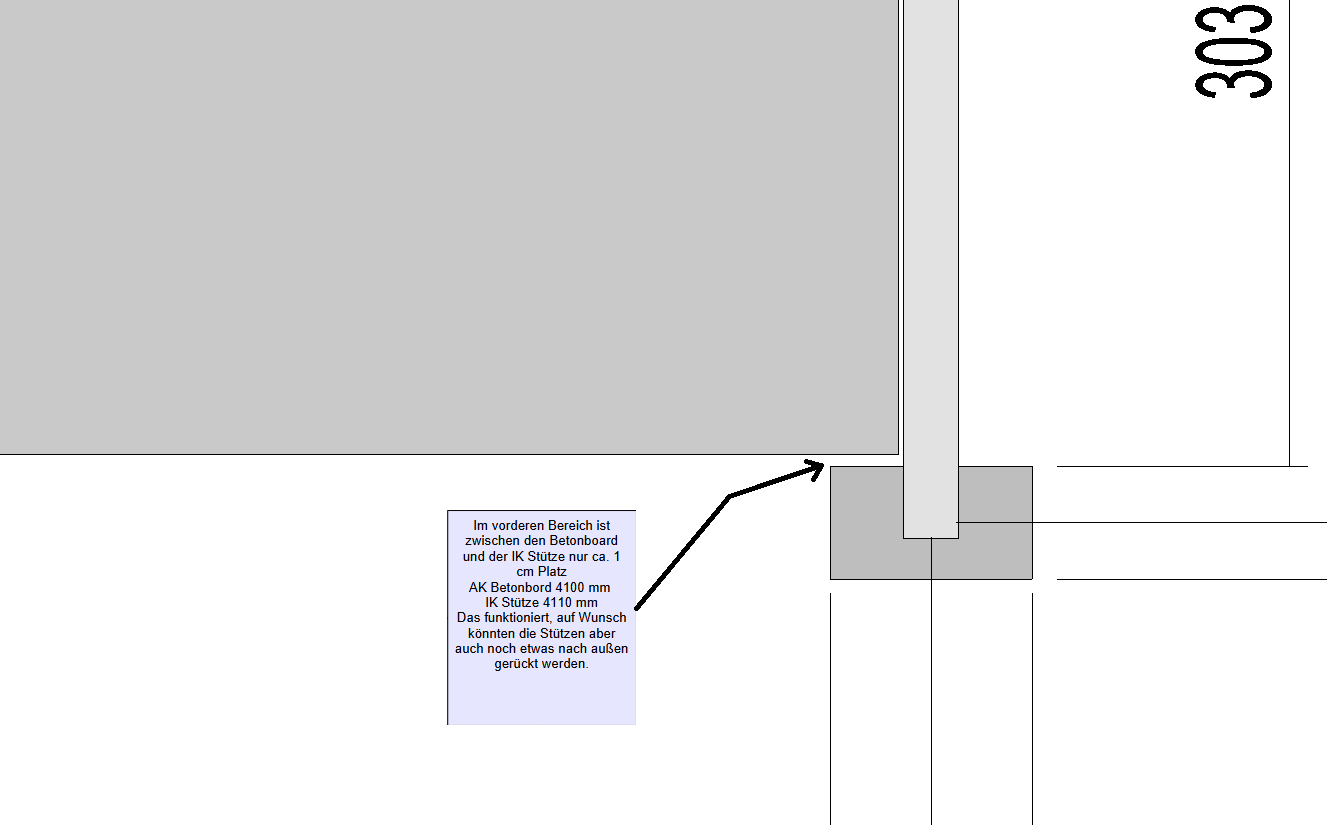

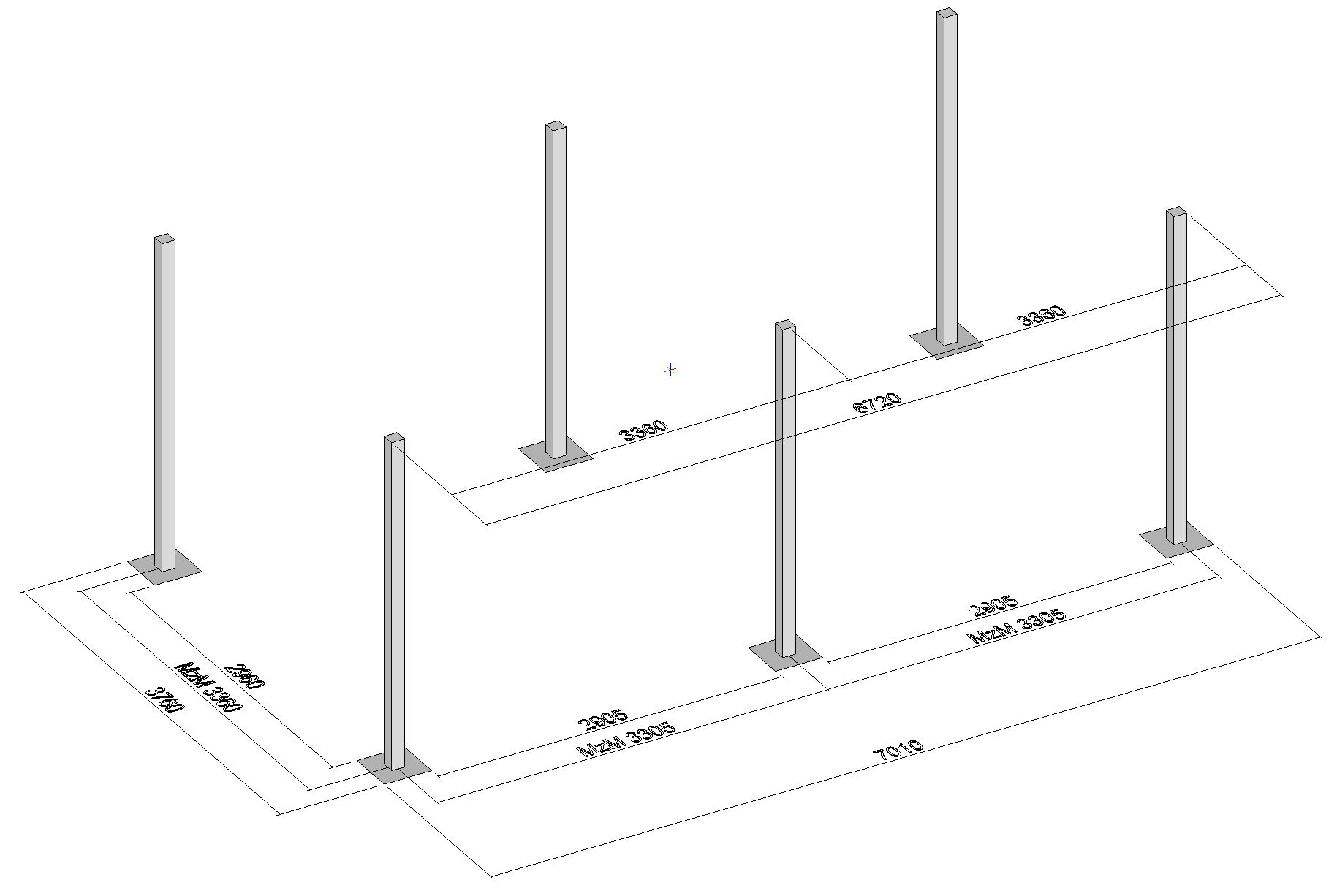

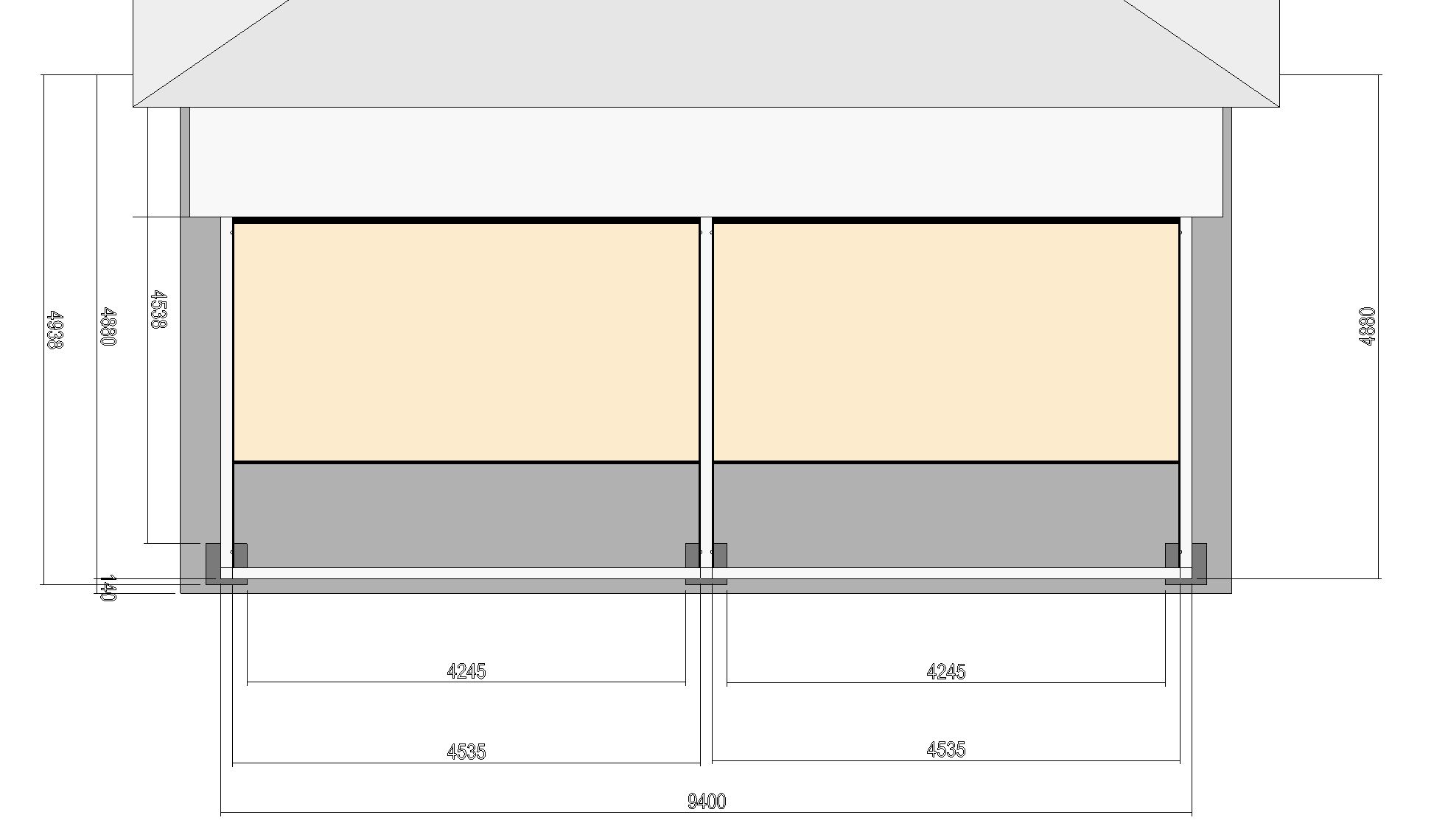

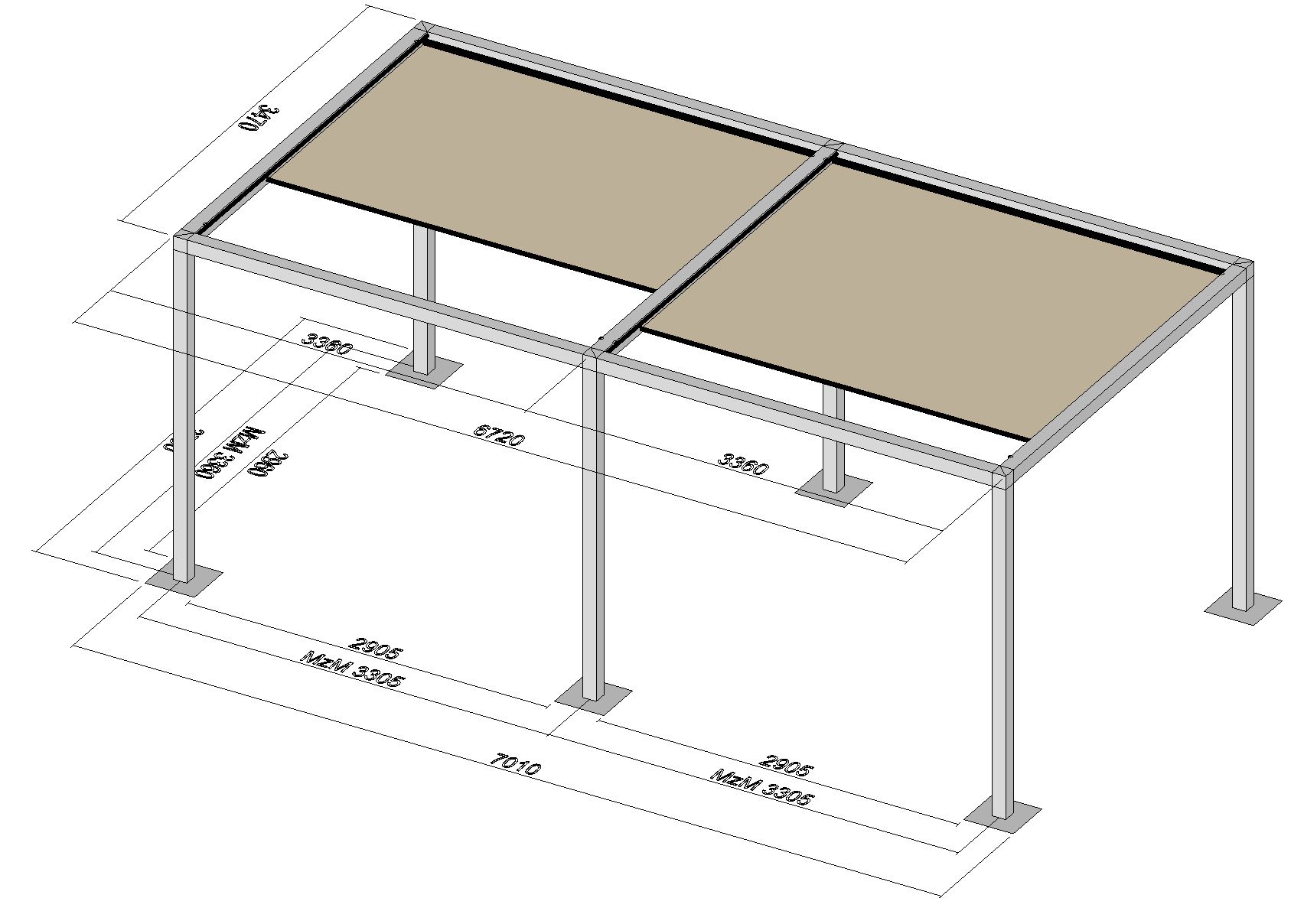

Fundamentplan für freistehenden Q.bus als Reihenanlage


Hier sehen Sie die Zeichnung und den Fundamentplan für einen freistehenden Q.bus als Reihenanlage. Diesen Q.bus planen wir aktuell für einen Kunden in Karlsruhe.

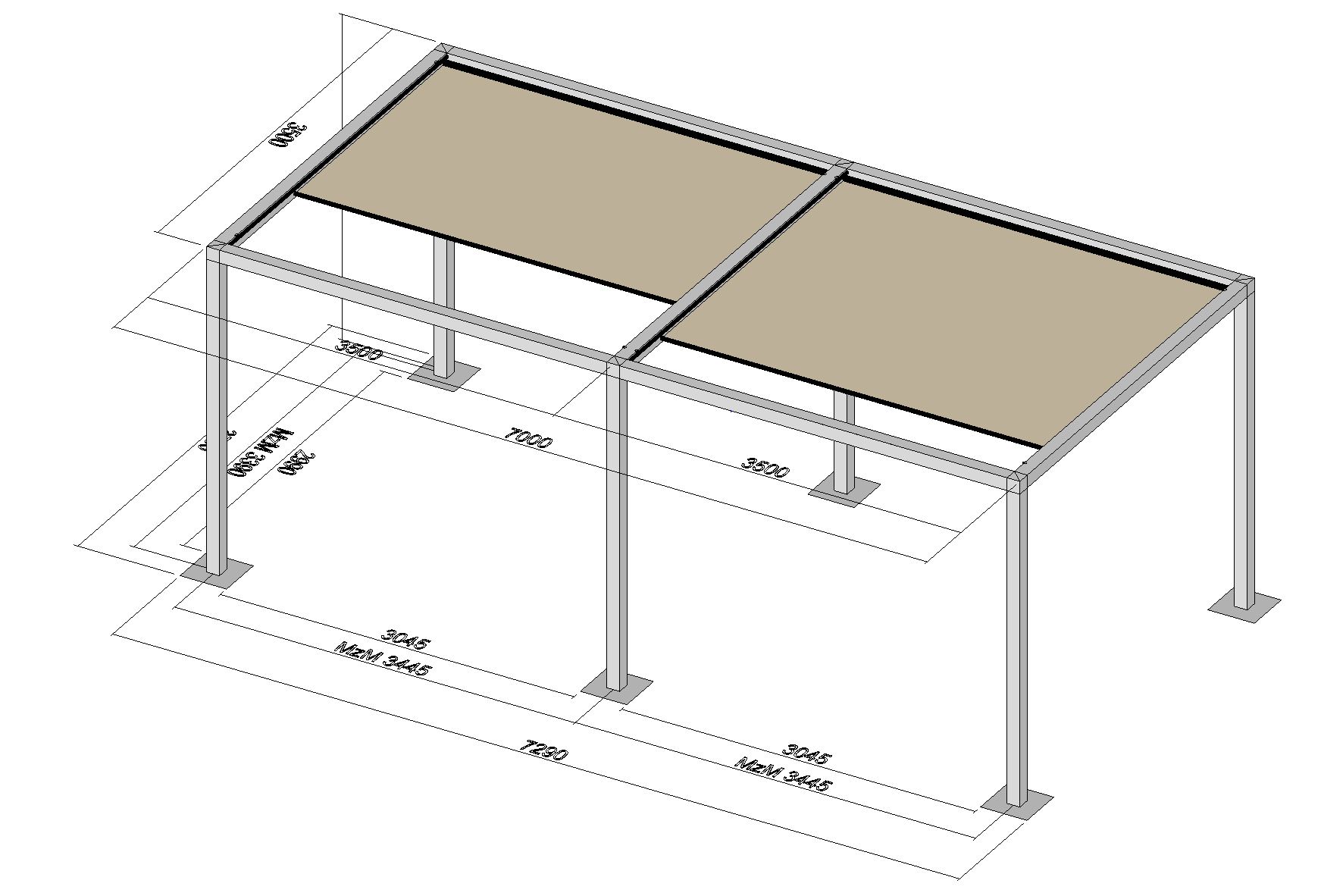

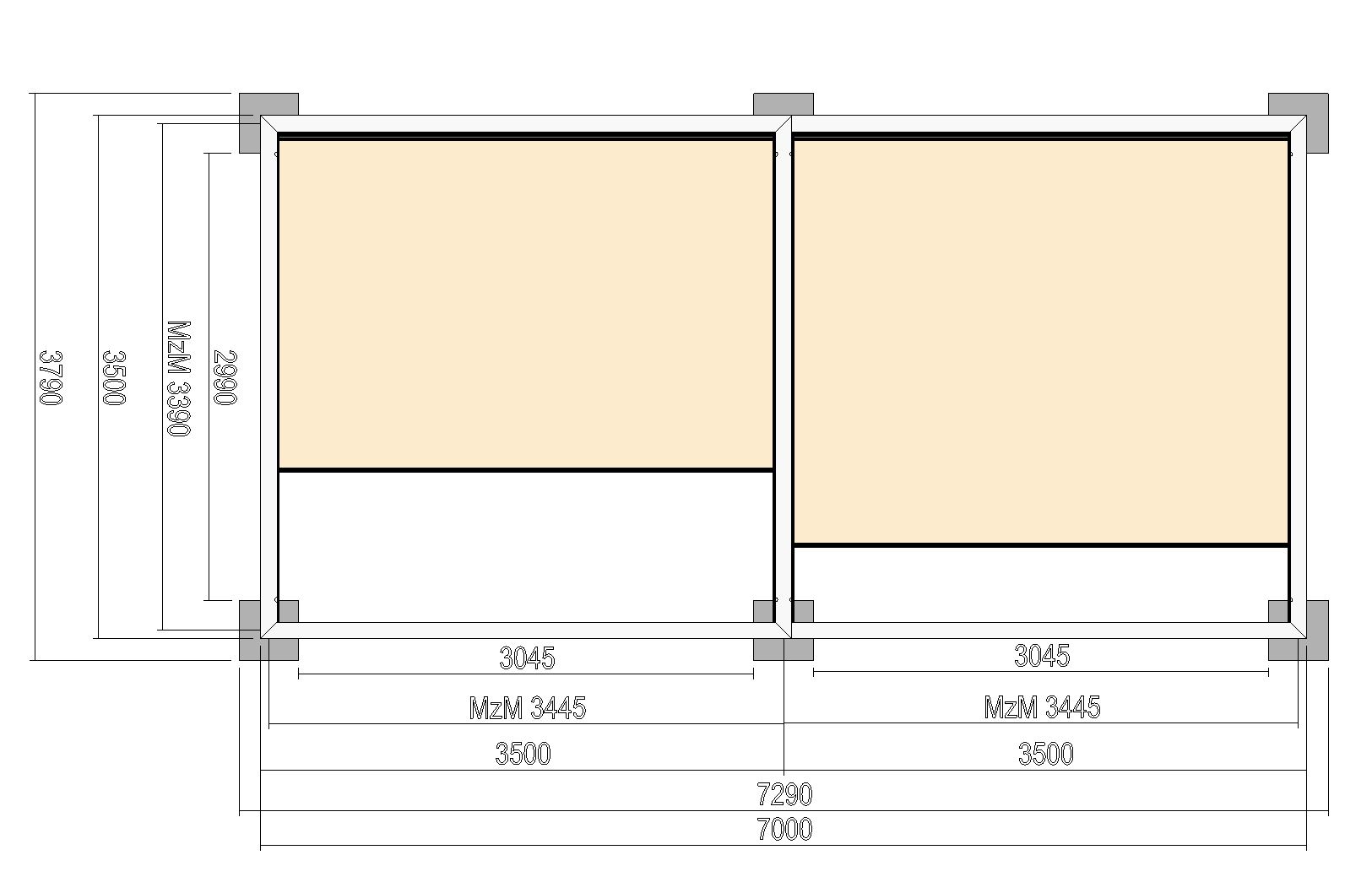

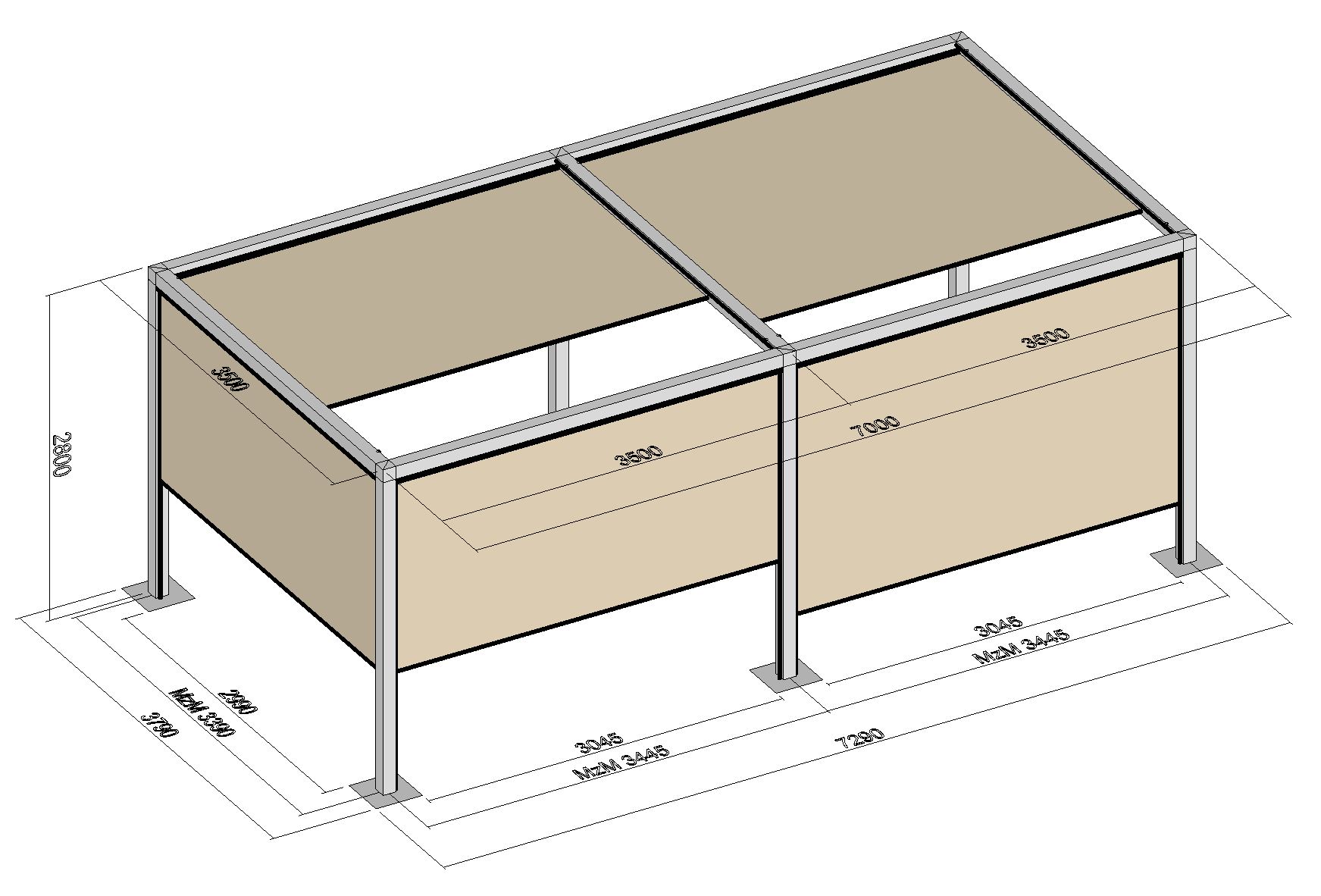

Planung eines Q.Bus als Reihenanlage mit zusätzlichen Senkrechtmarkisen

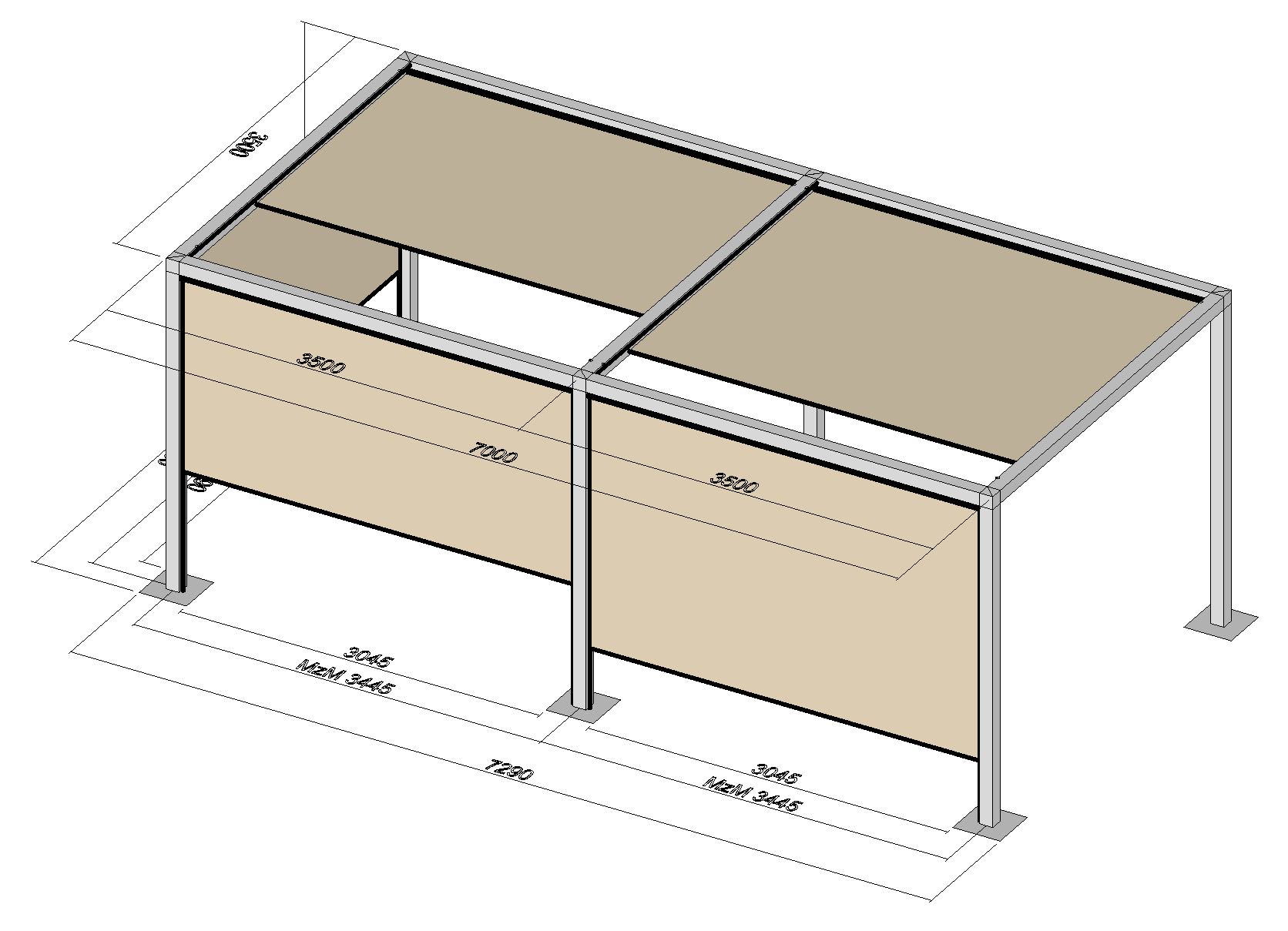

Dieses Q.bus Projekt planen wir gerade für einen Kunden in Hildesheim. Sie sehen eine Q.Bus Reihenanlage freistehend mit zwei Horizontalmarkisen und zwei Vertikalmarkisen. Zusätzlich aber wird das Projekt links durch eine seitliche Senkrechtmarkise SZ 11 und frontal in beiden Feldern ebenso durch jeweils eine zusätzliche SZ 11 Senkrechtmarkise mit Zip System erweitert.

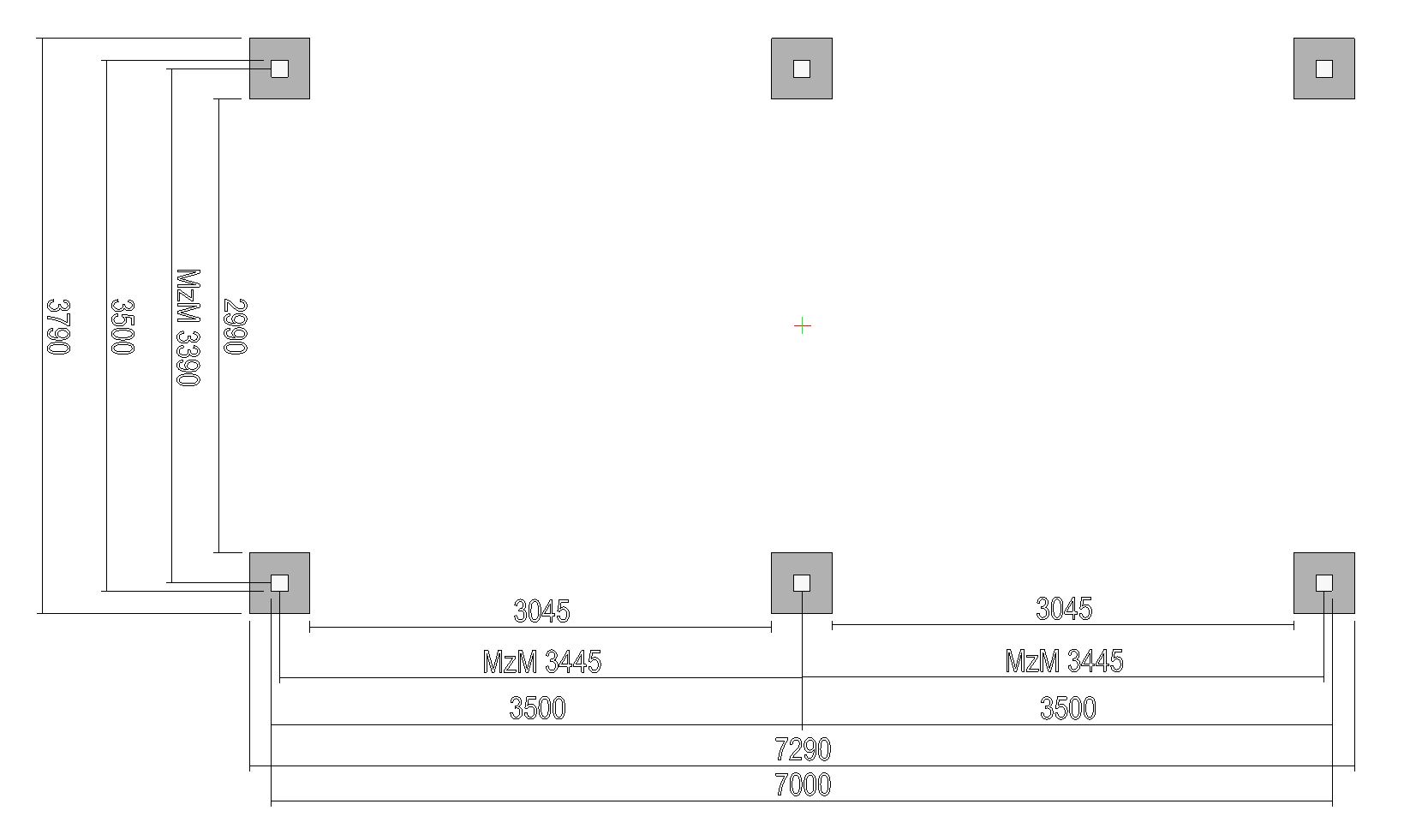

Hier sehen Sie die Zeichnung und gleichzeitig den Fundamentplan für den Q.bus.

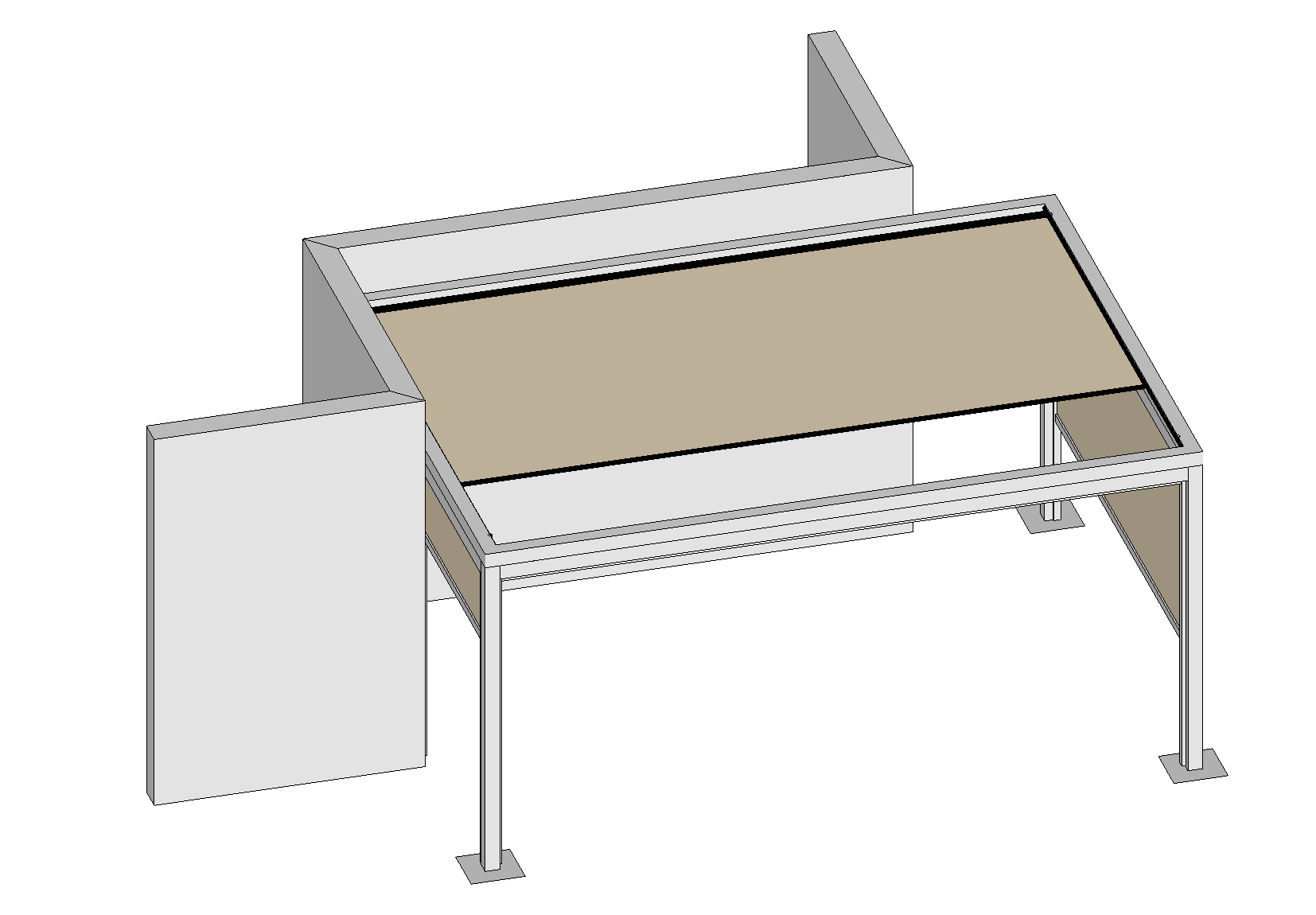

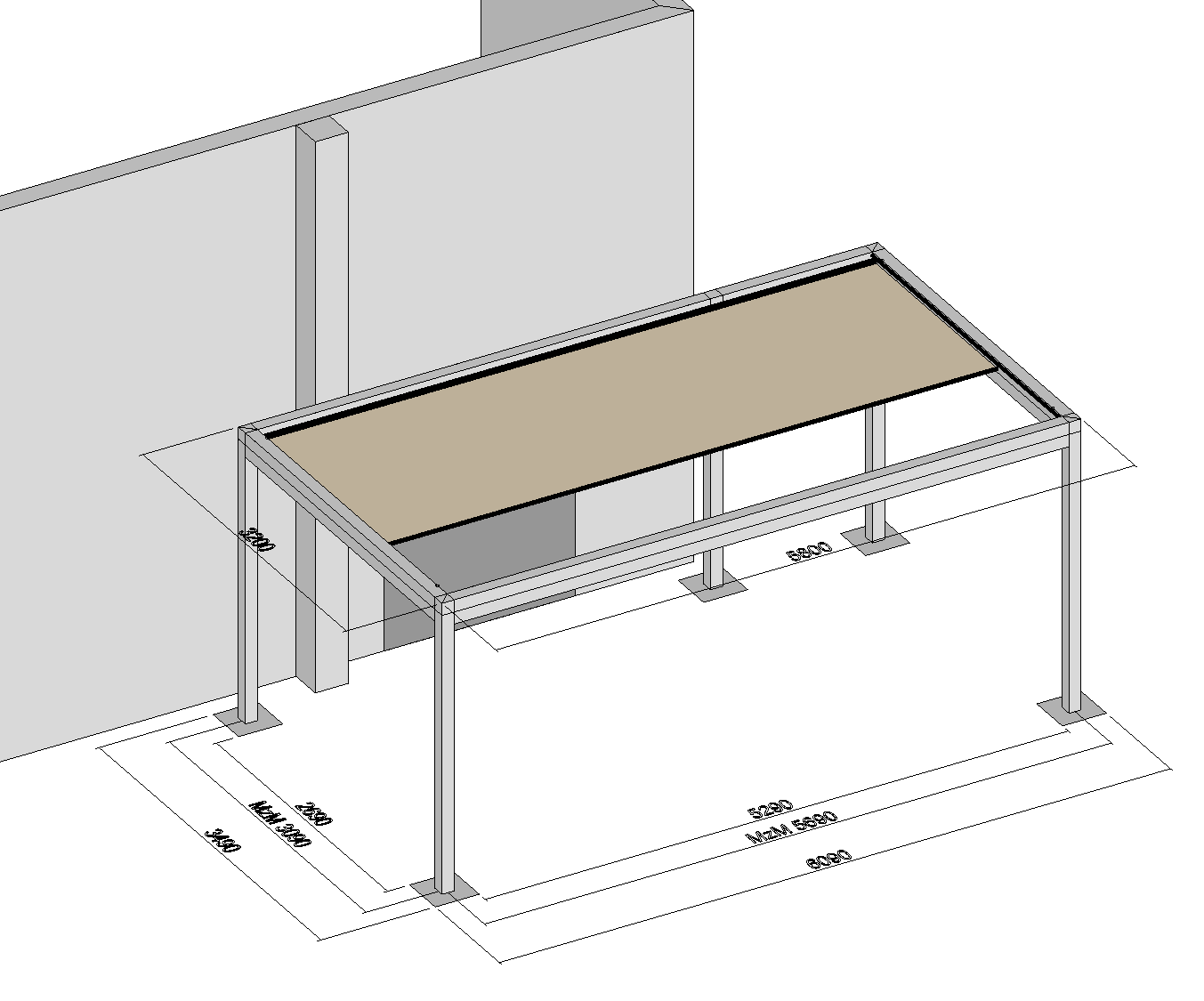

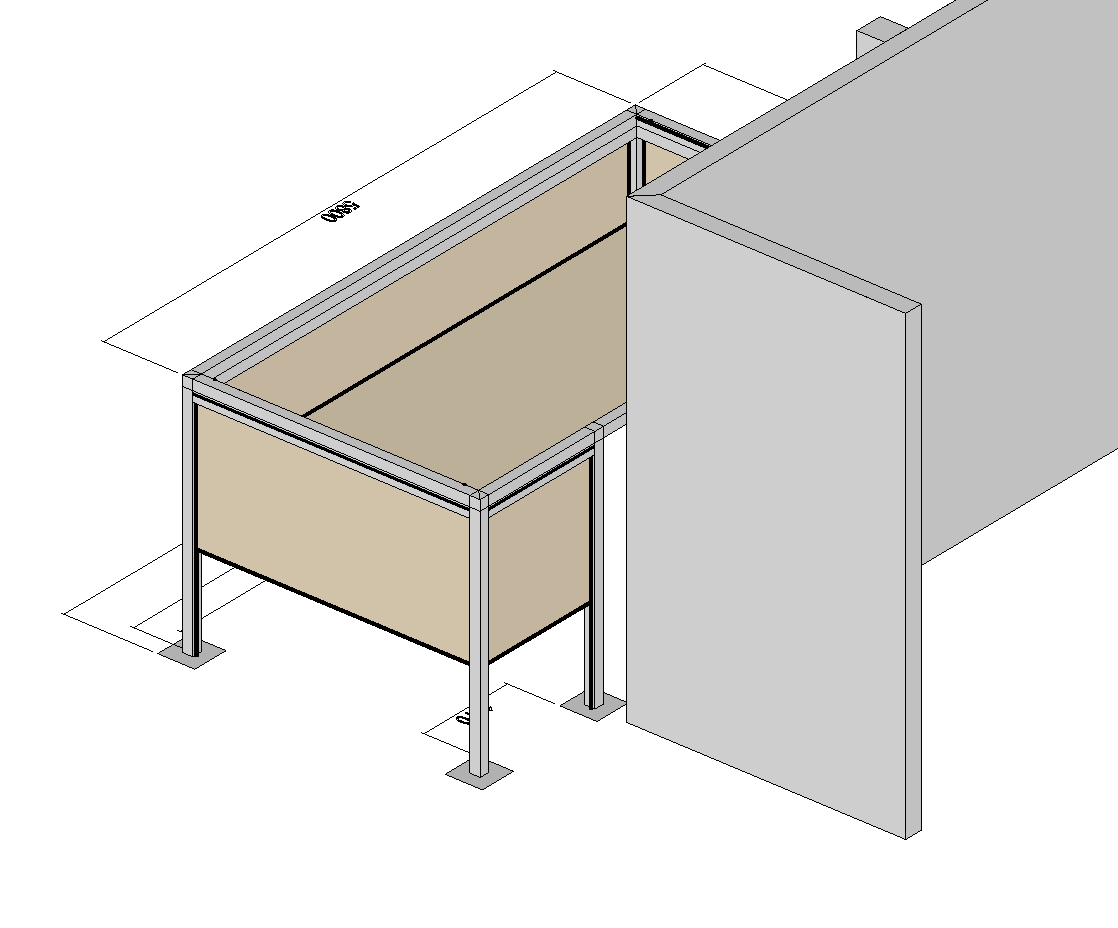

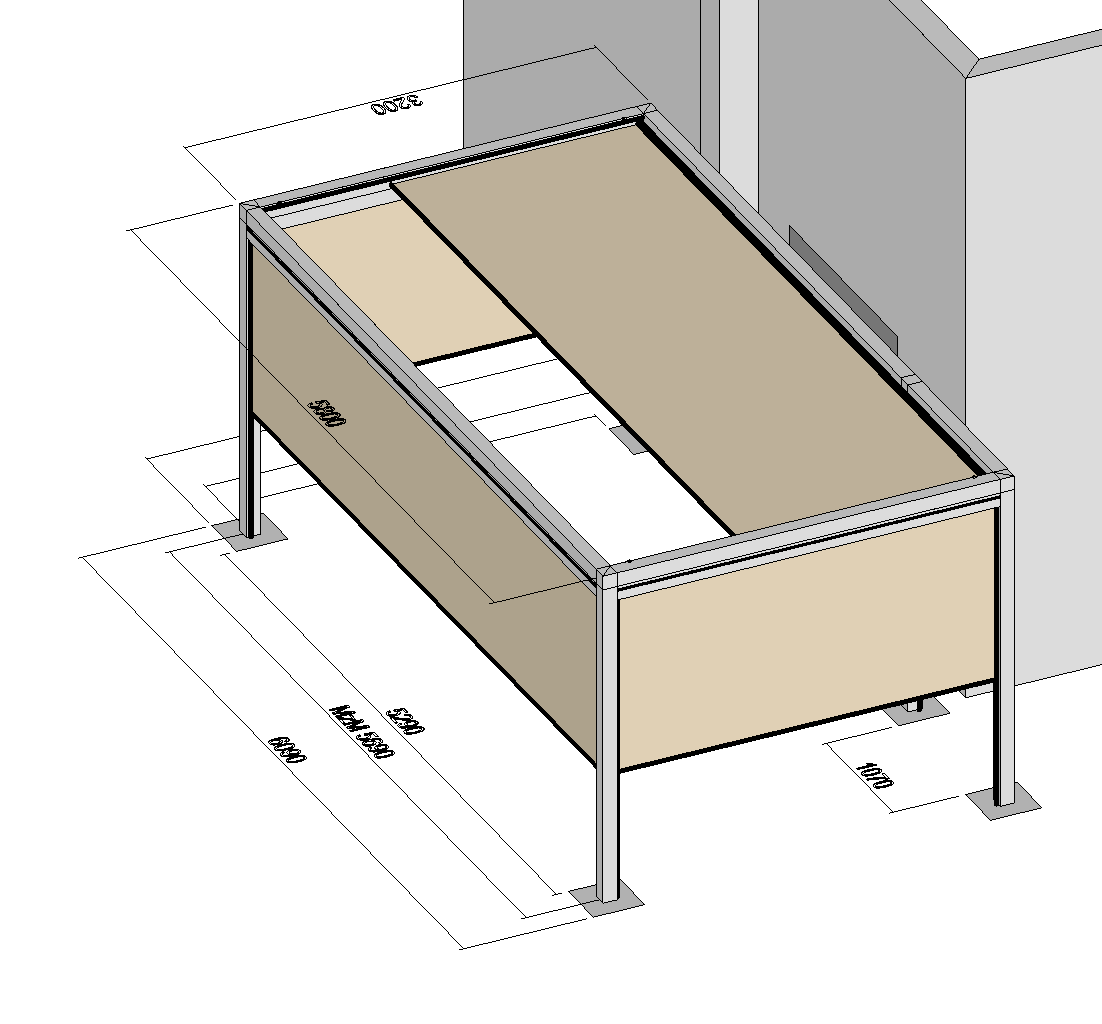

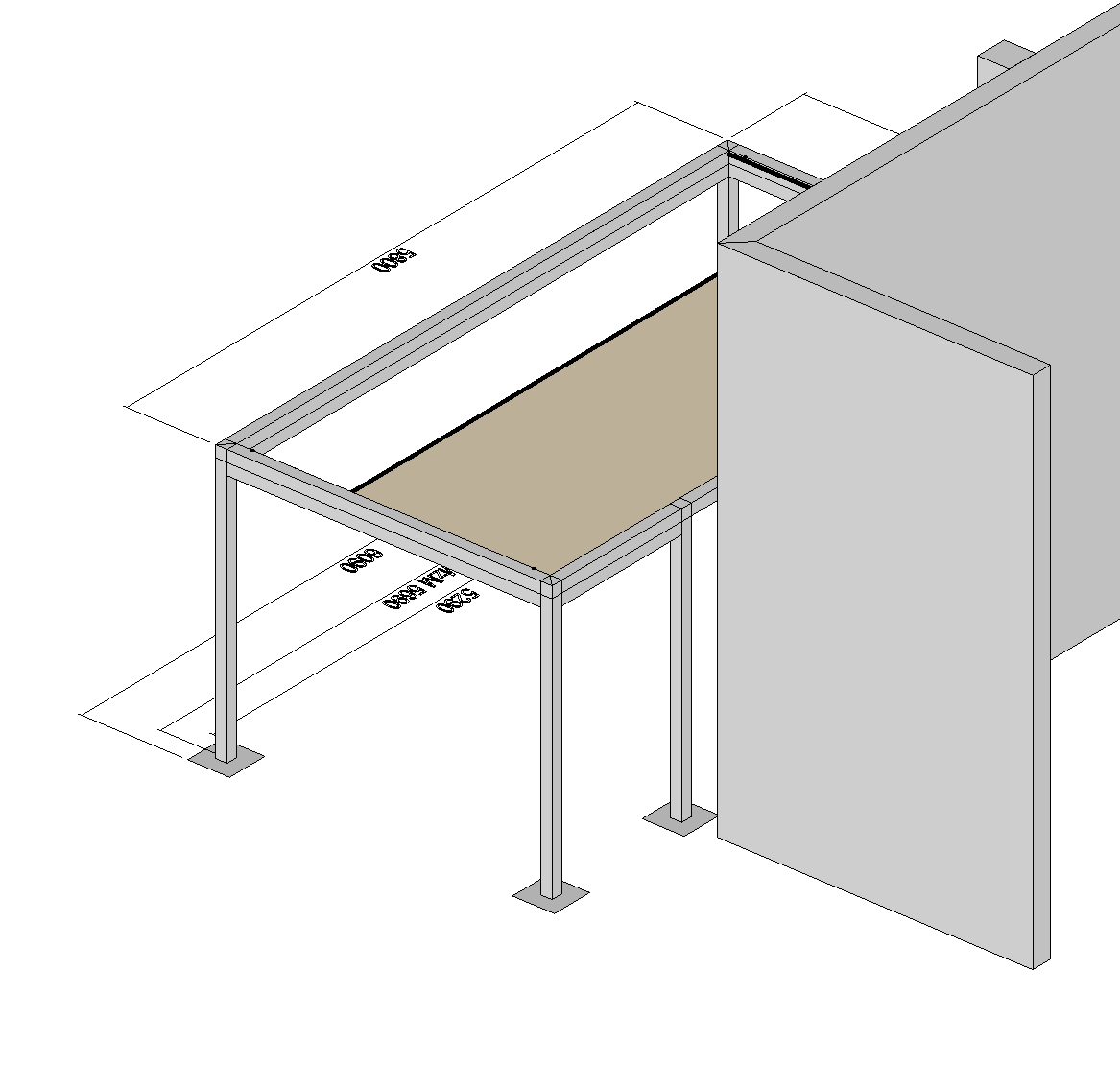

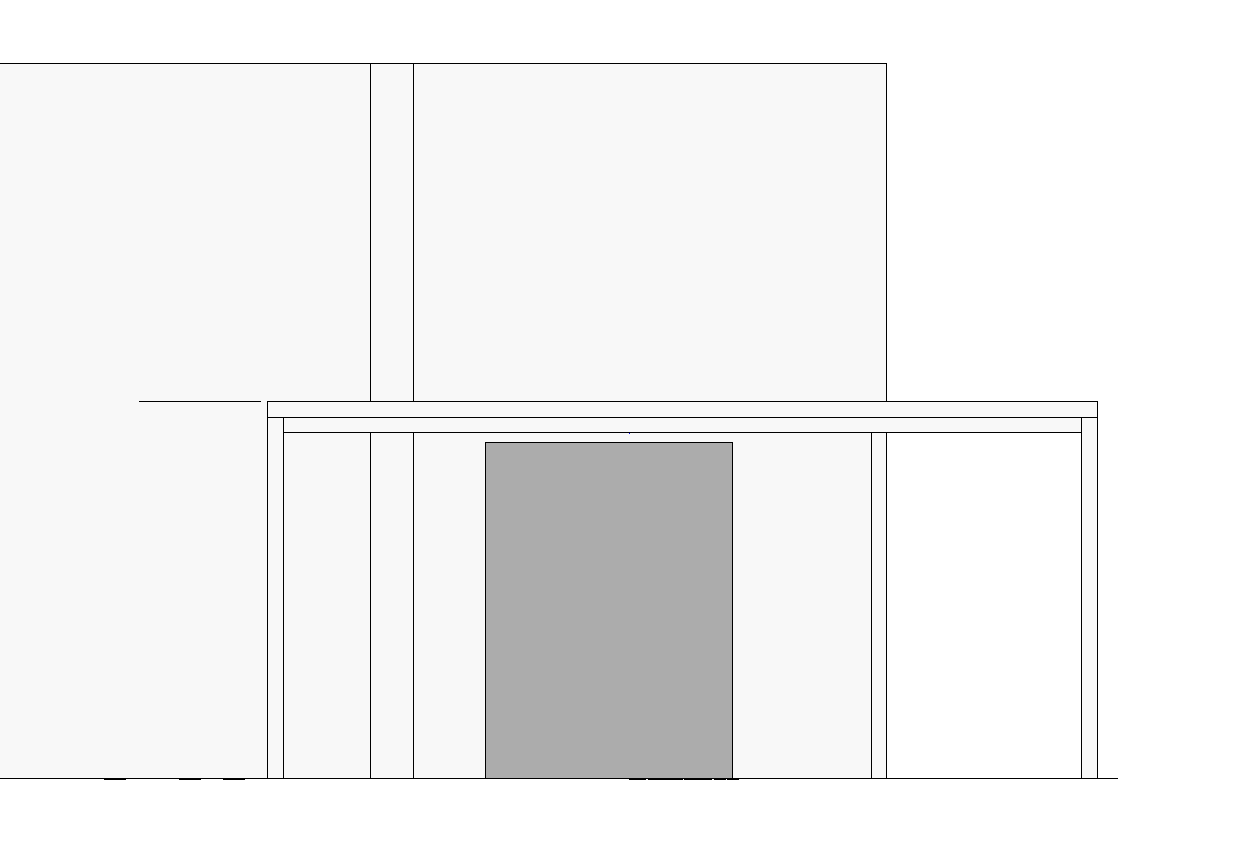

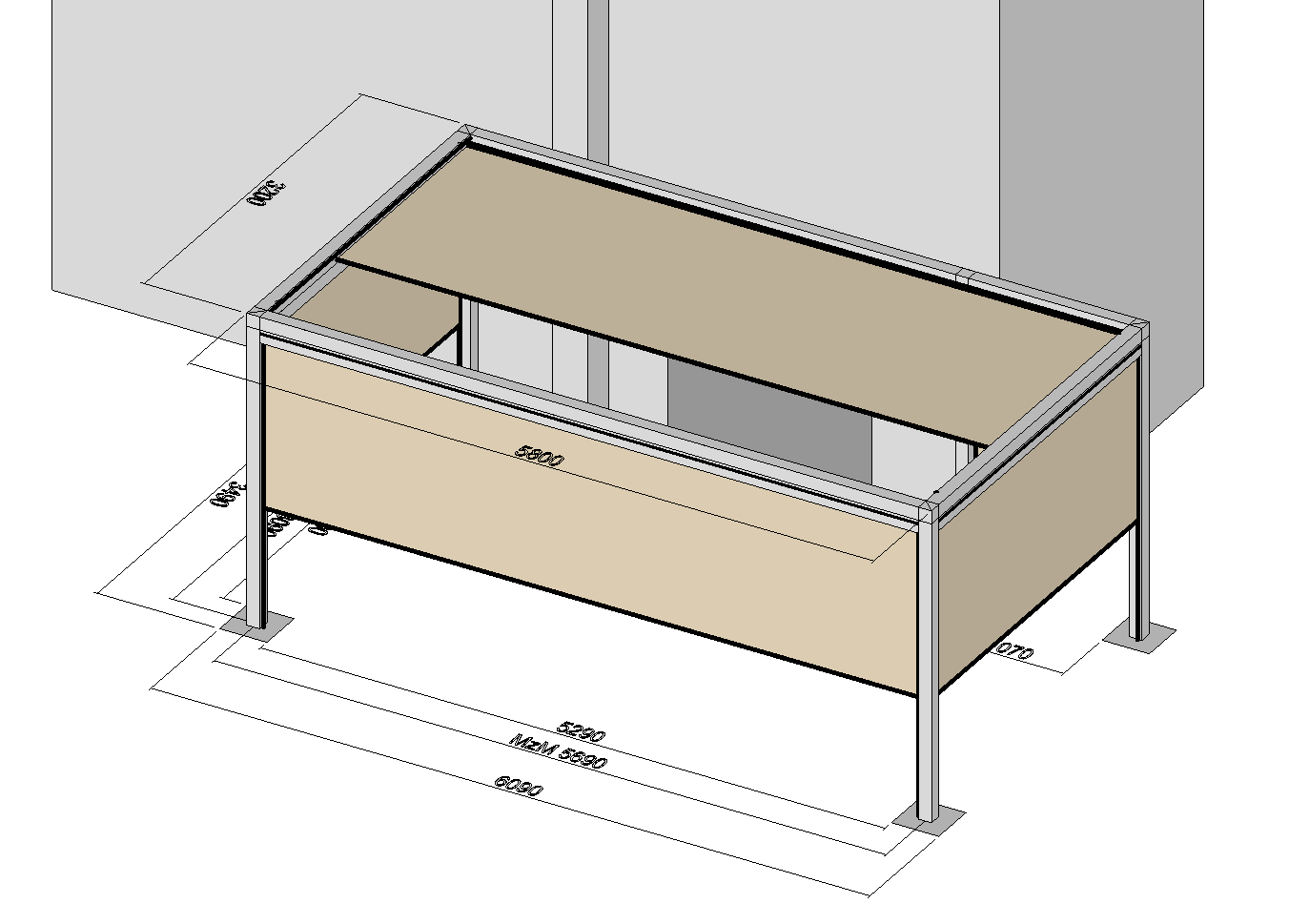

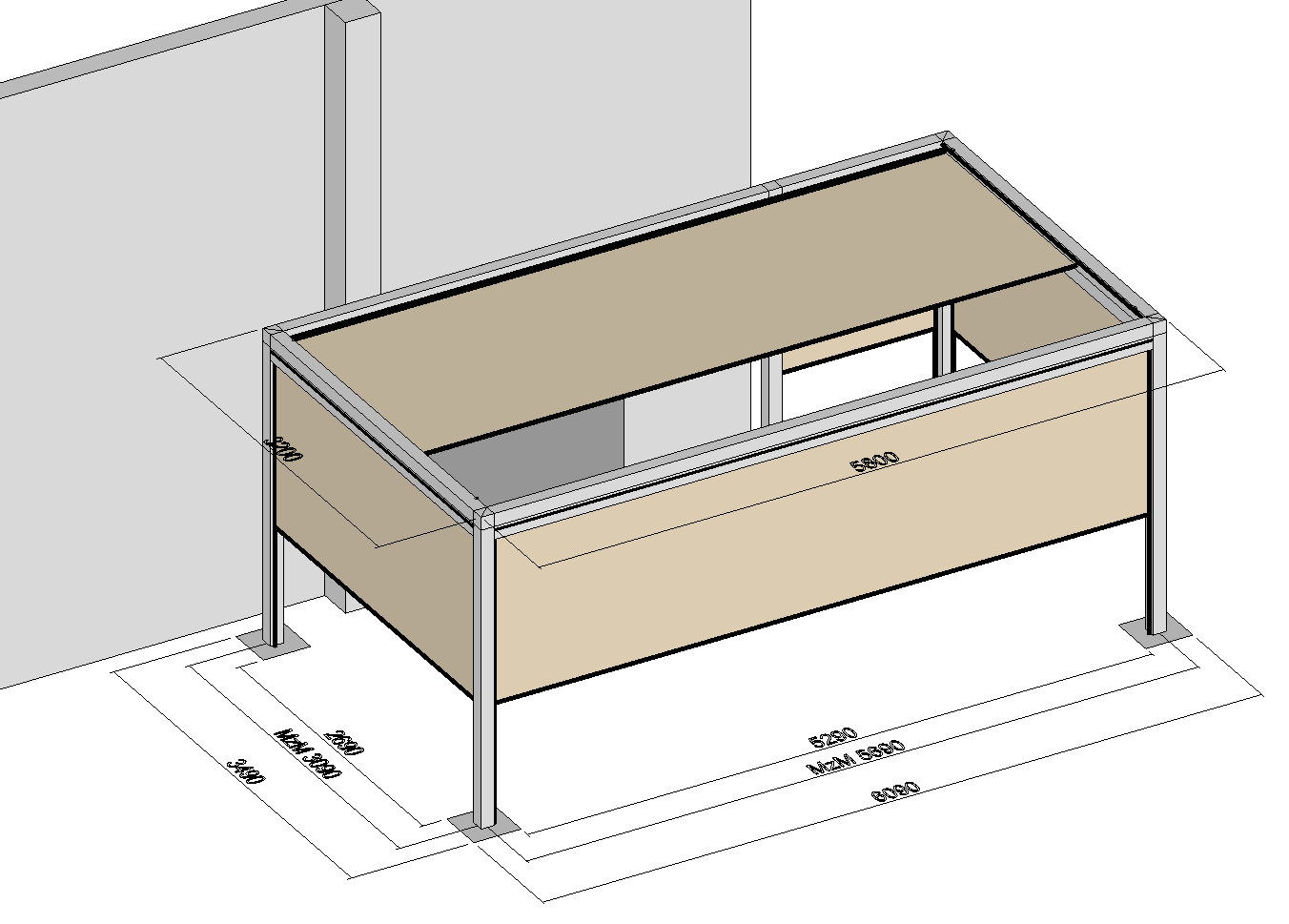

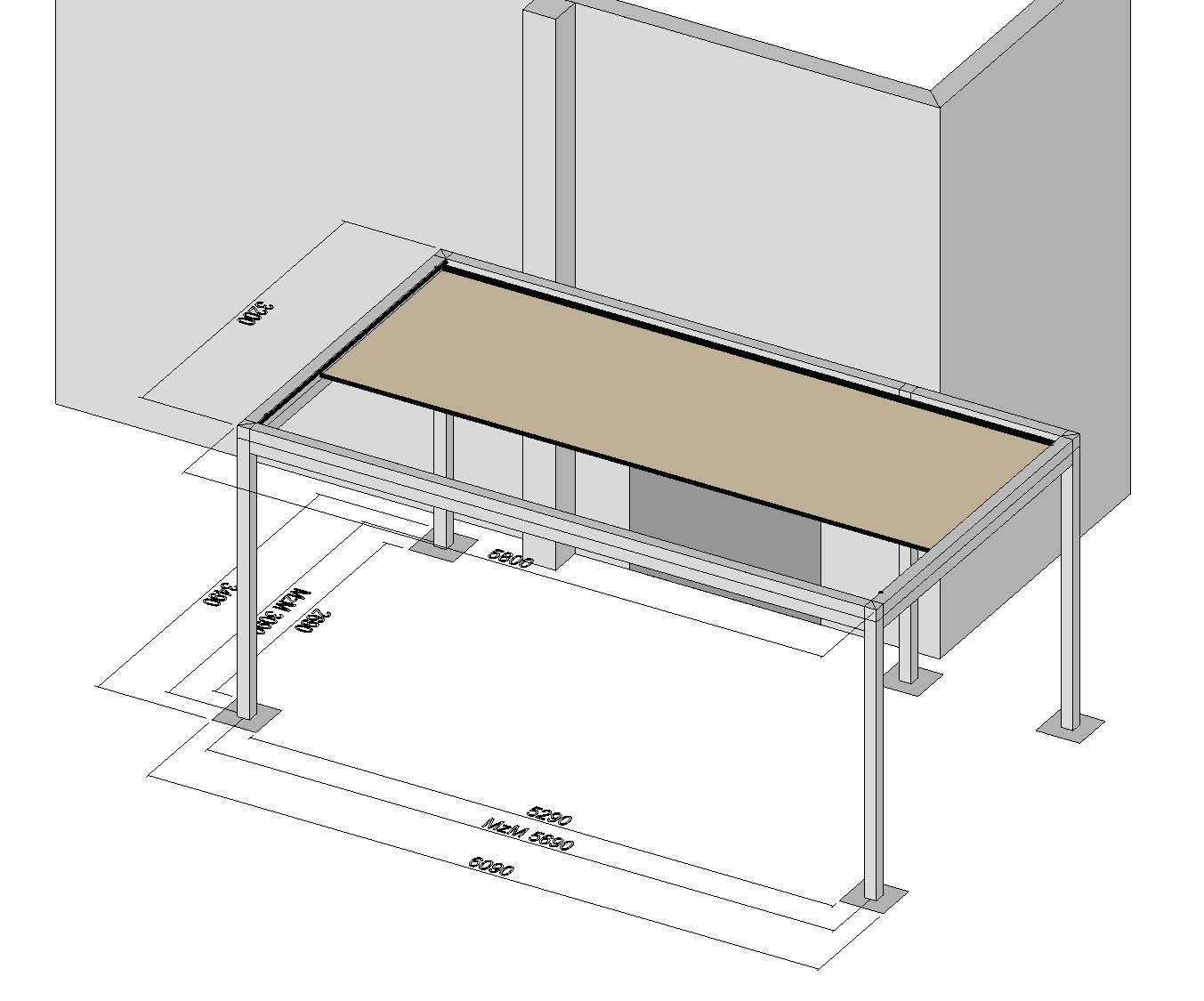

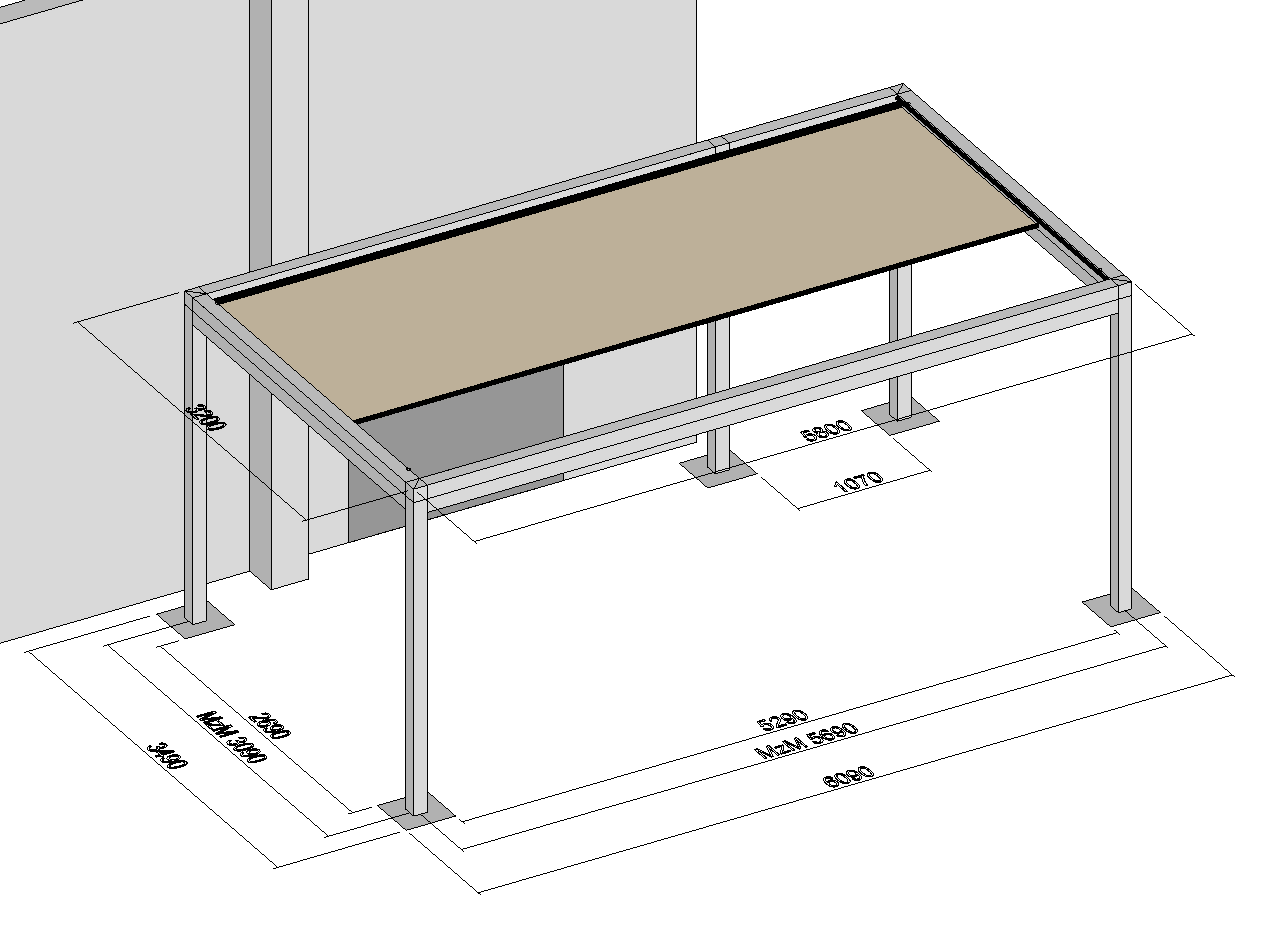

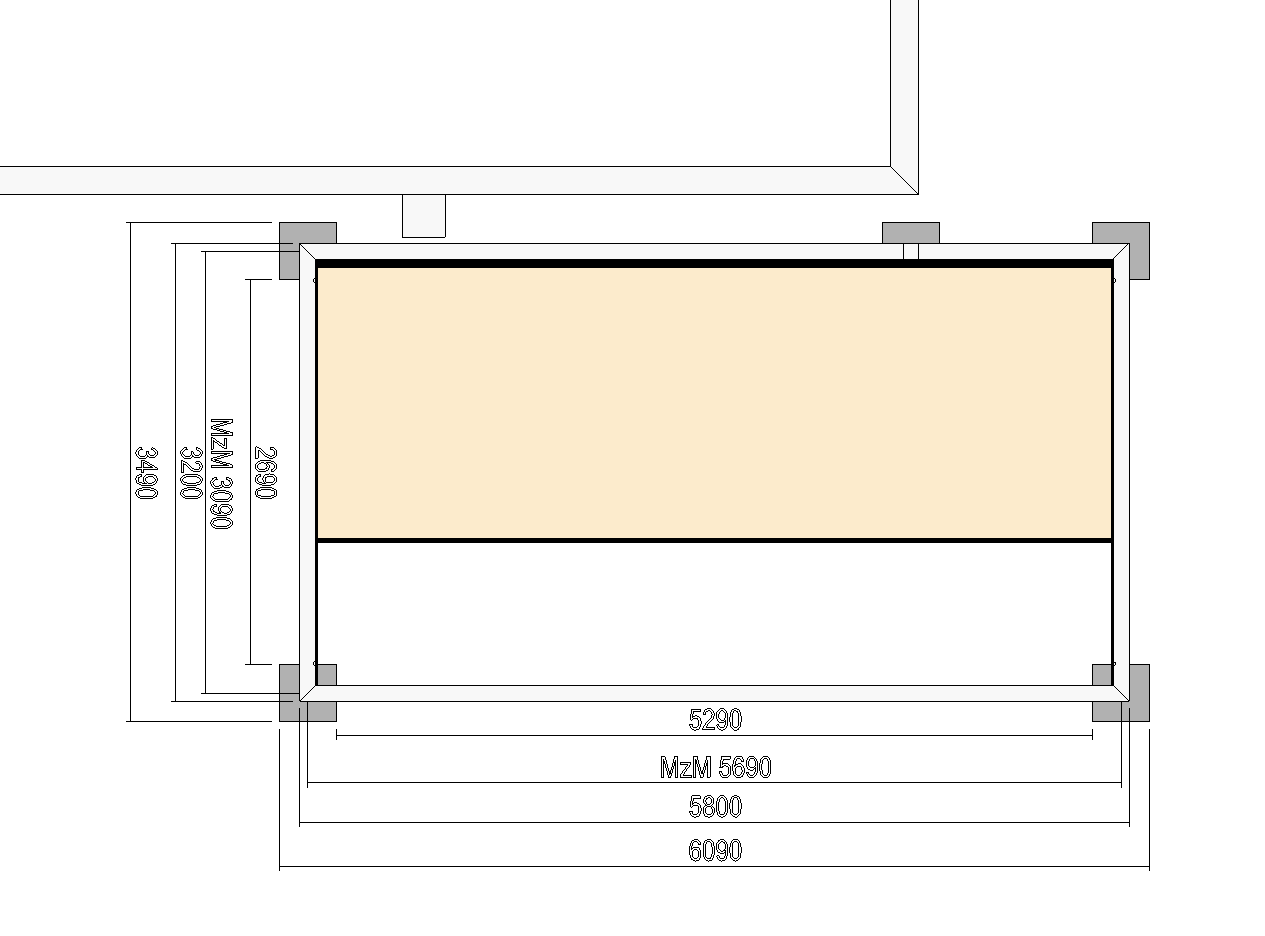

Planung eines Q.Bus mit 4 Senkrechtmarkisen Solaroll SZ11 und seitlichen Überstand über die Hauswand


Diesen Q.bus 3.0 SZ planen wir gerade für einen Kunden in Magdeburg.

Die Besonderheit in diesem Projekt liegt darin, dass dieser Q.bus zusätzlich mit 4 Stück Solaroll SZ 11 Senkrechtmarkisen ausgestattet ist. Der Q.bus steht ca 1,50 m über die Hausecke über. Dafür wurde im hinteren Bereich eine zusätzliche Stütze integriert, damit auch rückwärtig eine Senkrechtmarkise mit ZIP eingebaut werden kann.

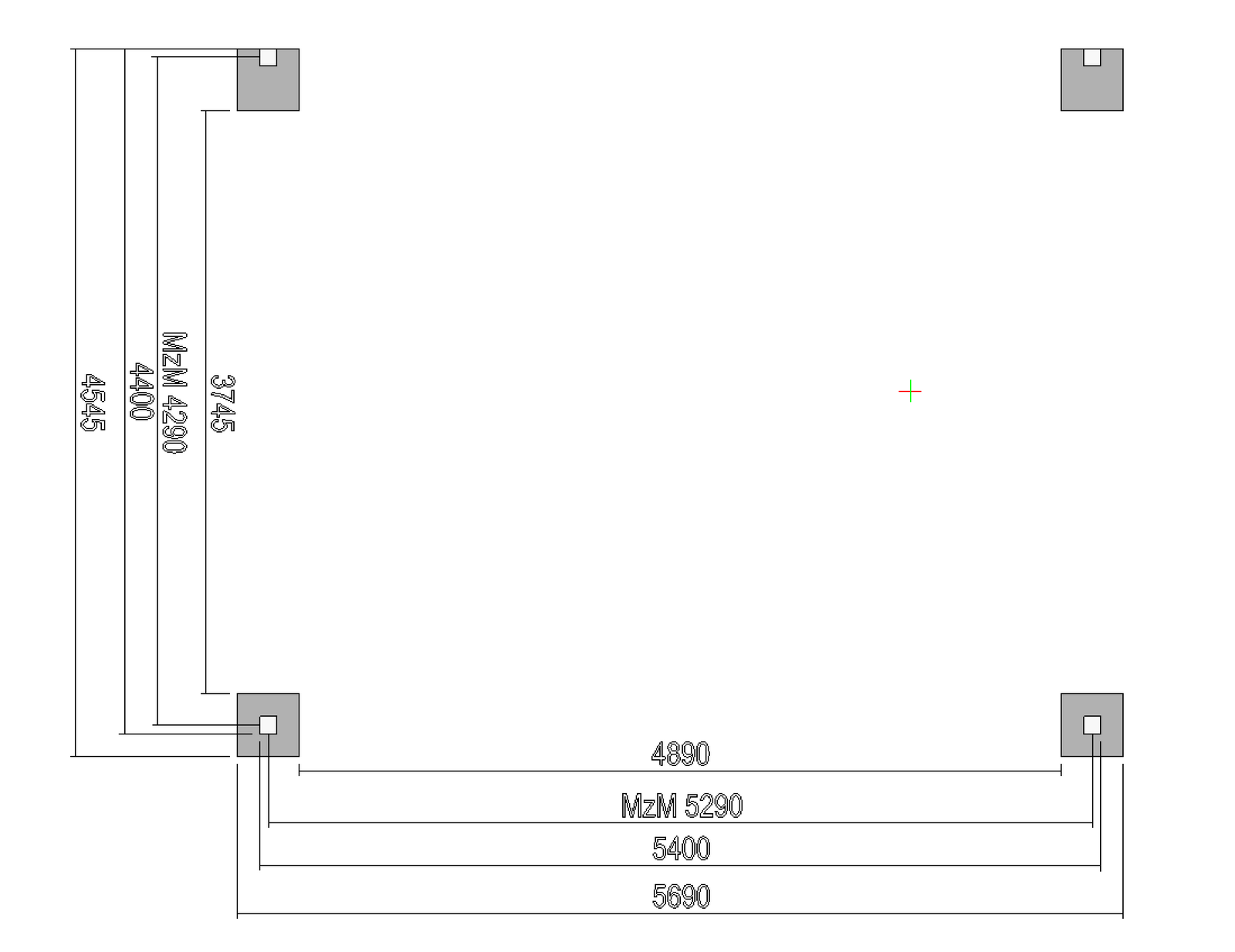

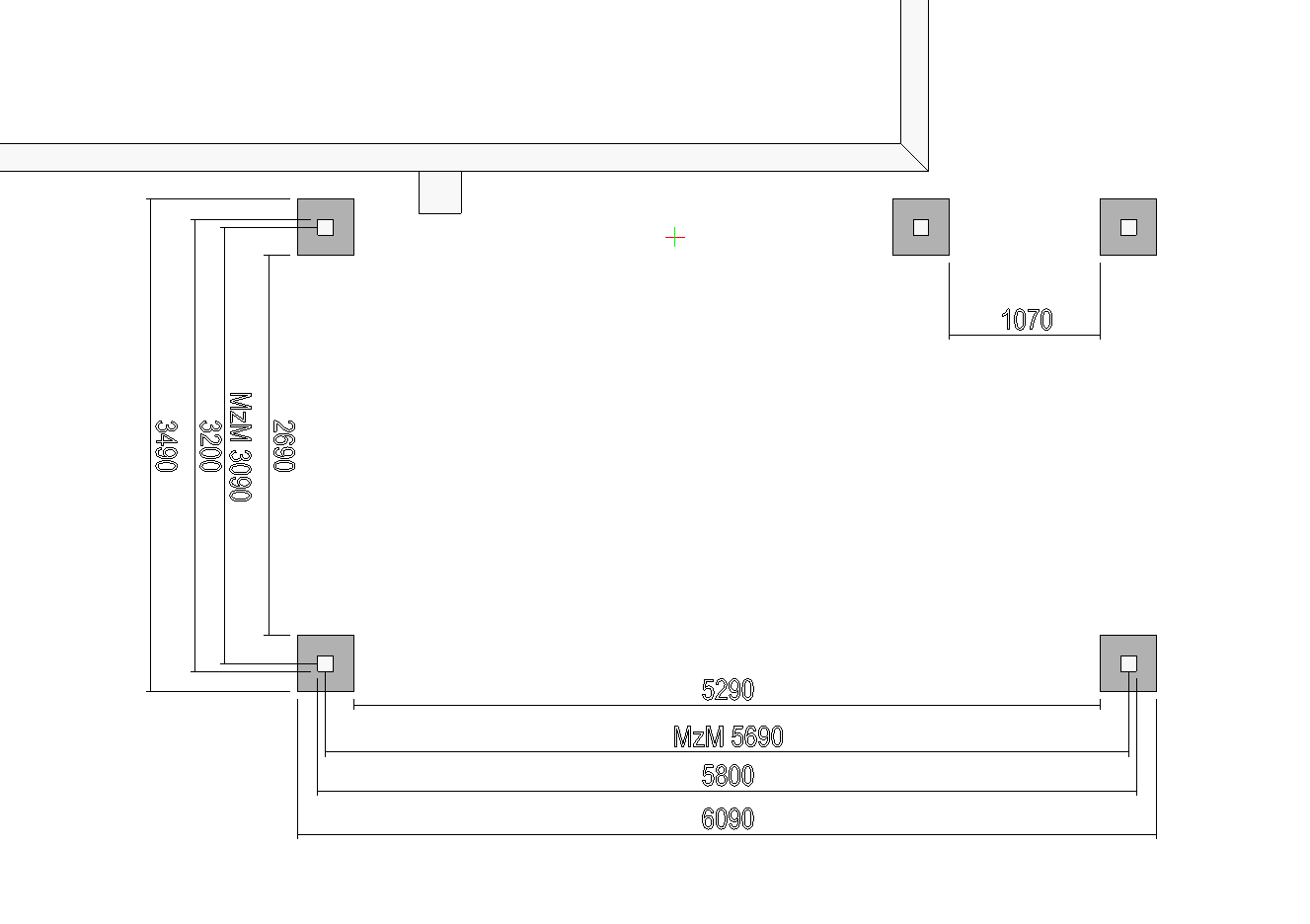

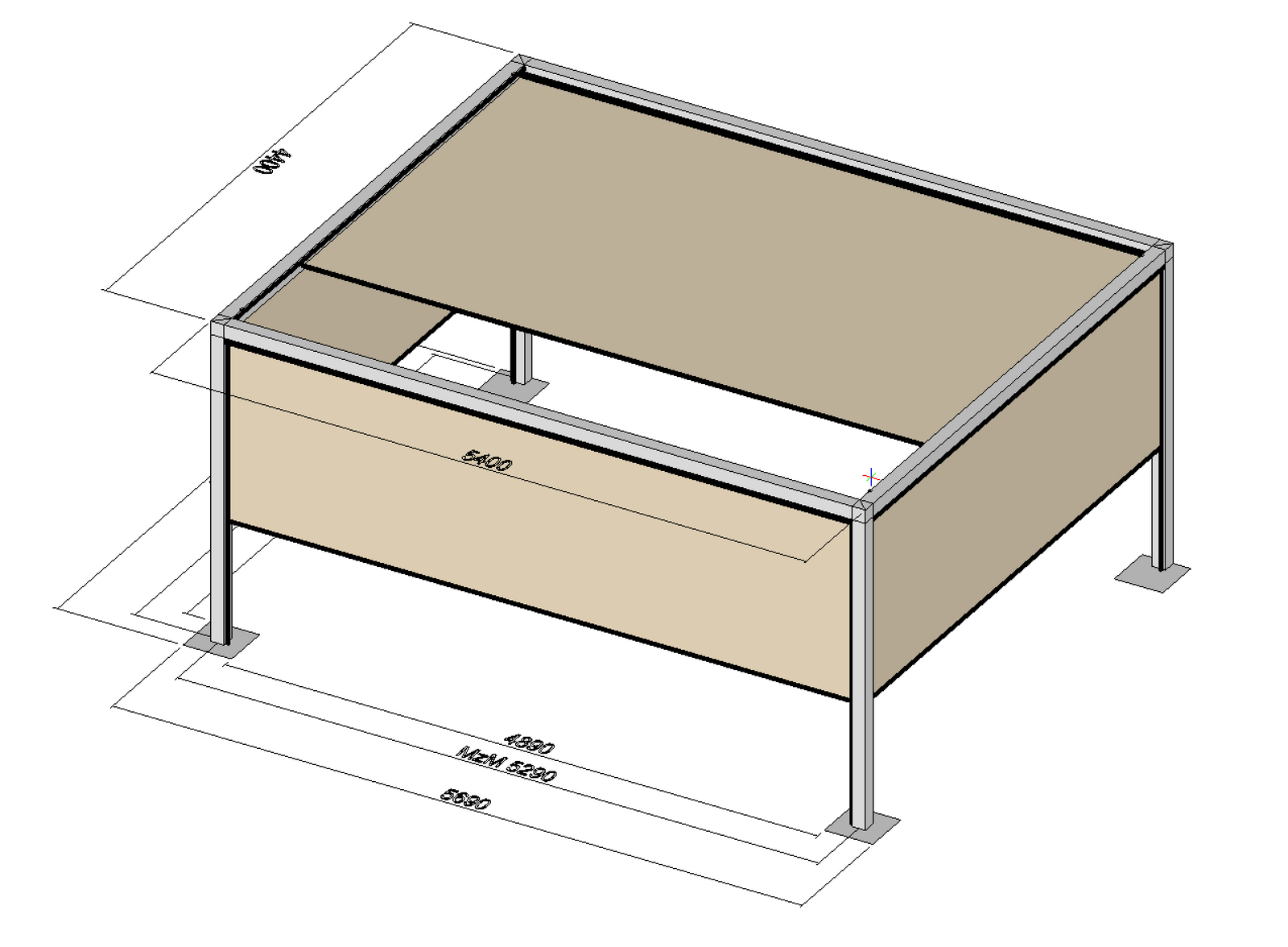

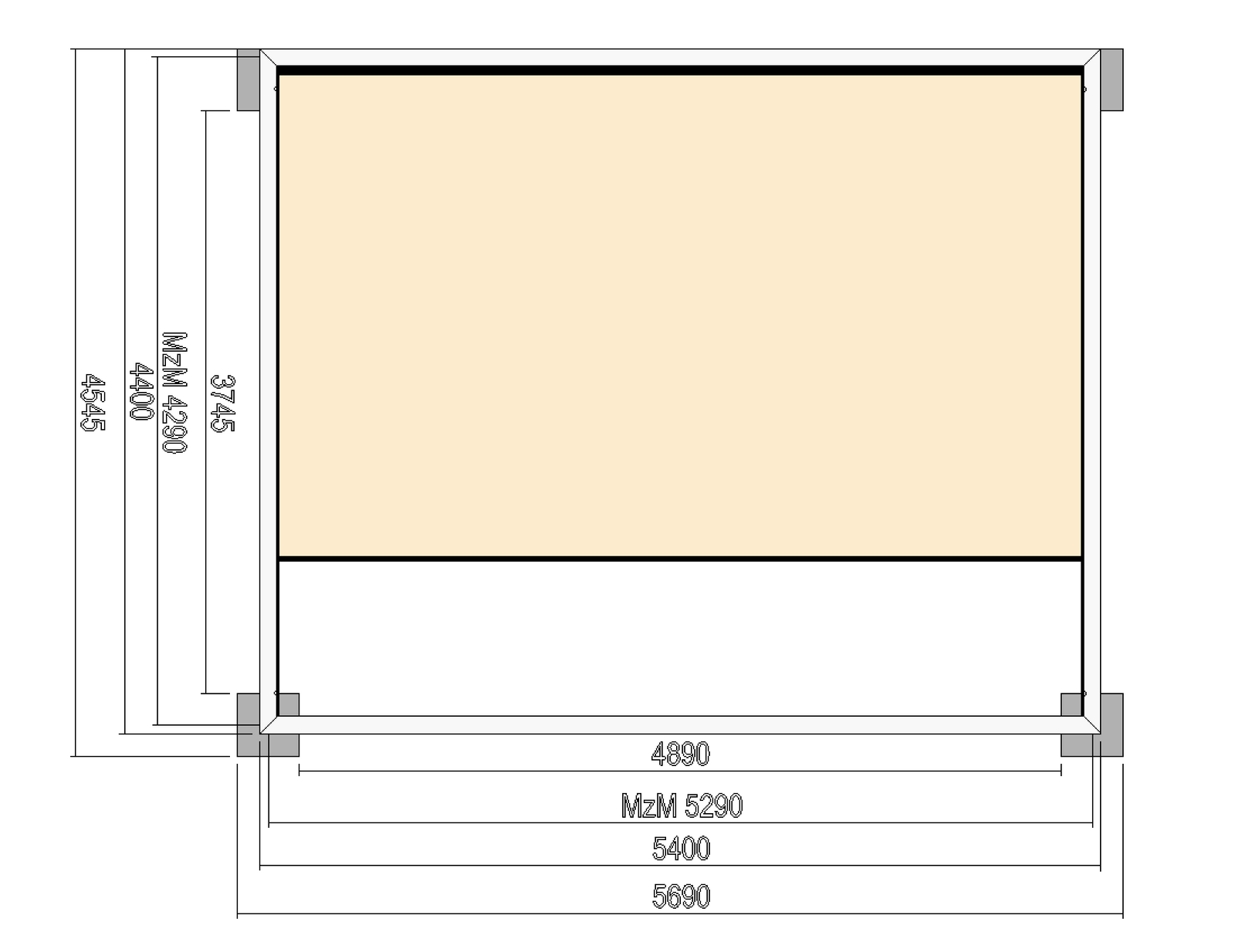

Fundamentplan für Q.Bus freistehend mit 3 Senkrechtmarkisen Solaroll SZ11

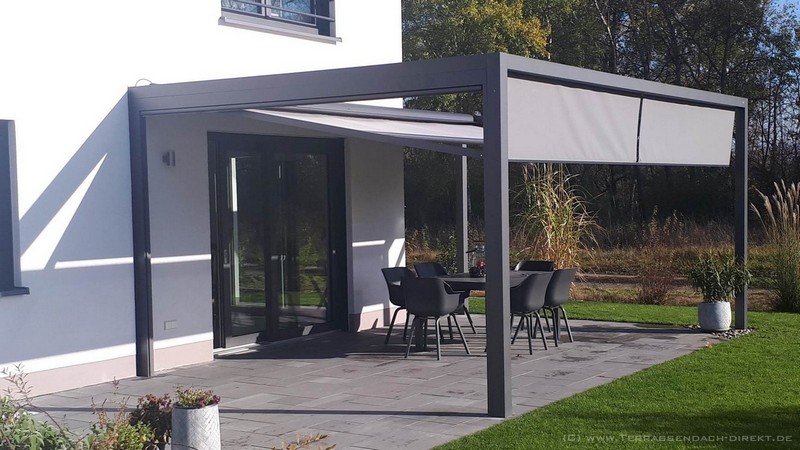

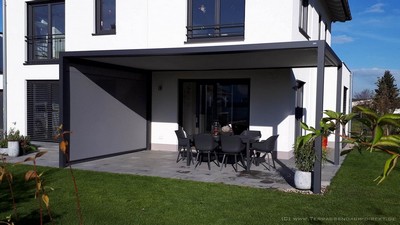

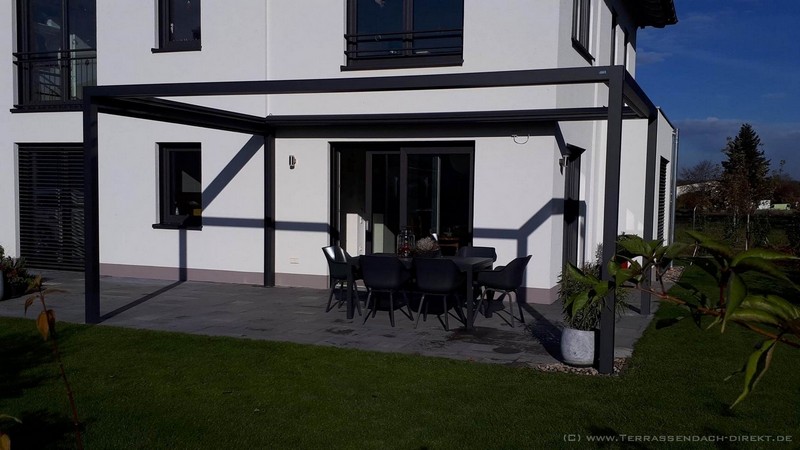

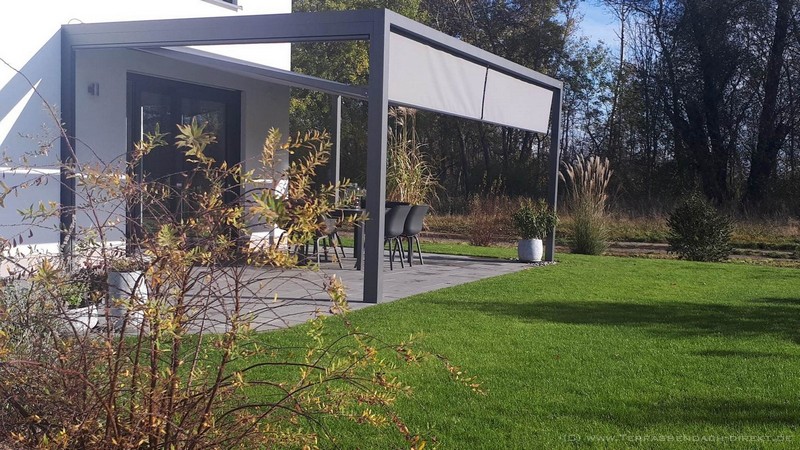

Projekt Q.Bus mit seitlichen Überstand und SZ11 in Röthlein


Vorher - Nachher

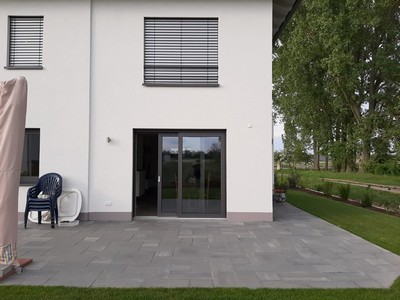

Reetdachhaus ohne Terrassendach Heidgraben
Reetdachhaus mit Terrassendach Heidgraben

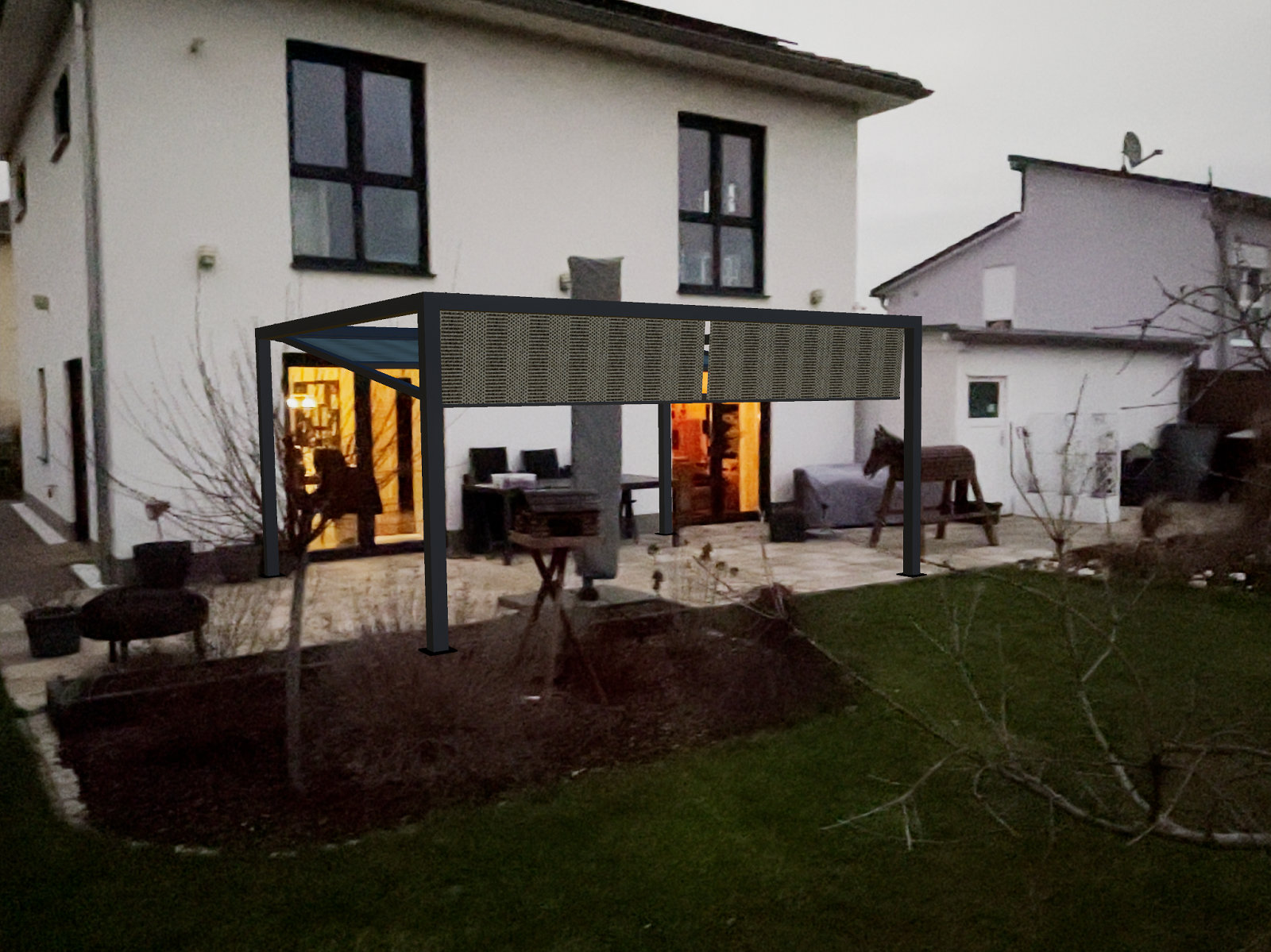

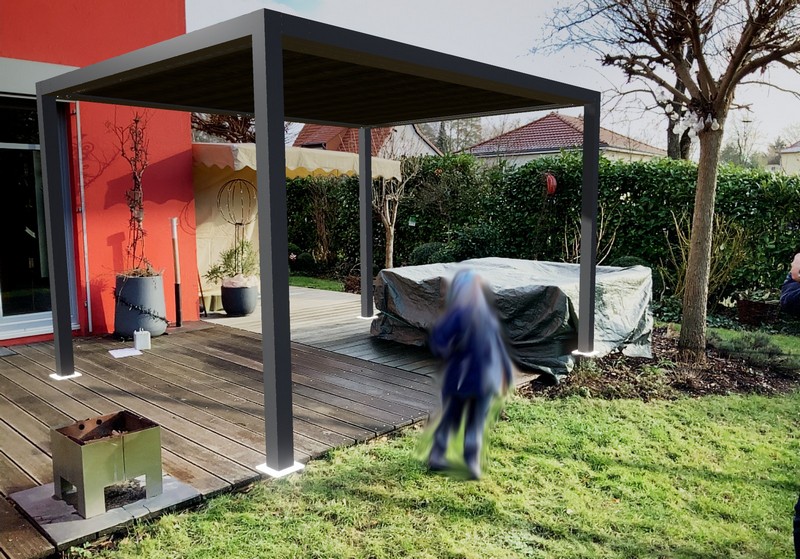

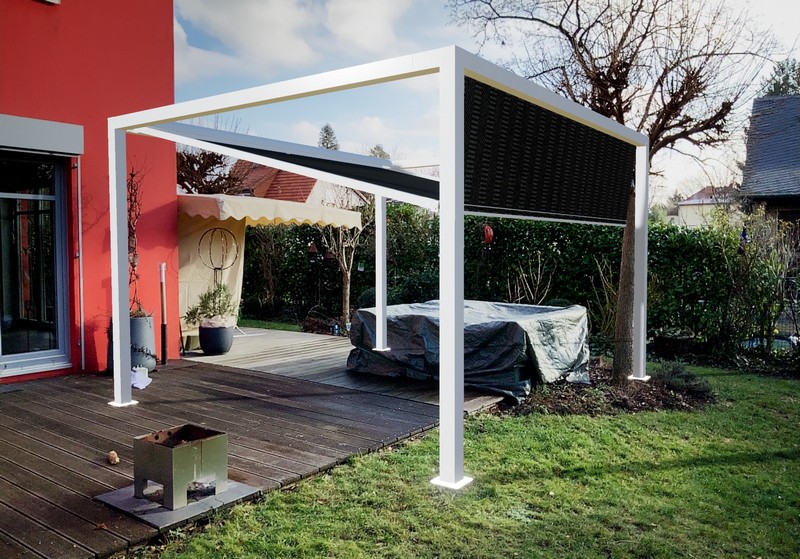

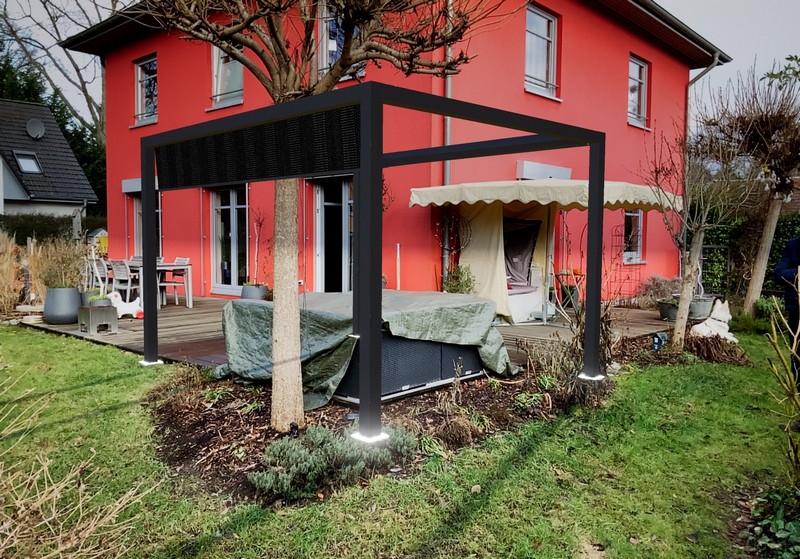

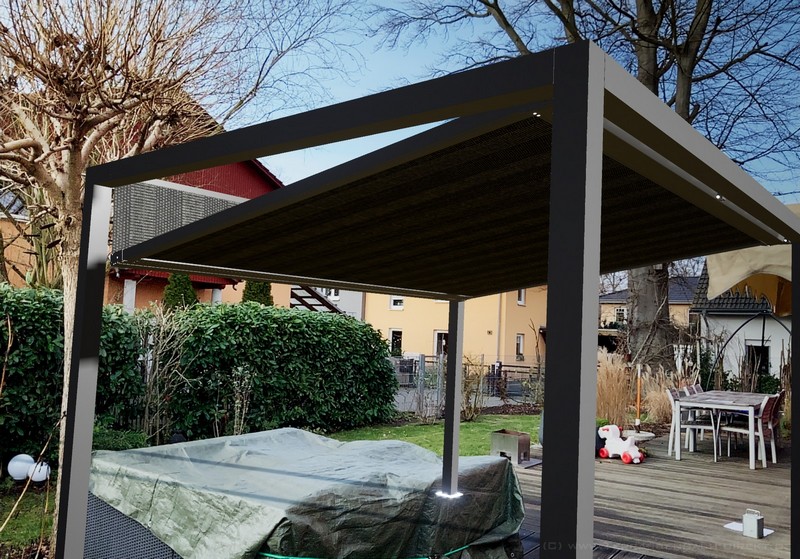

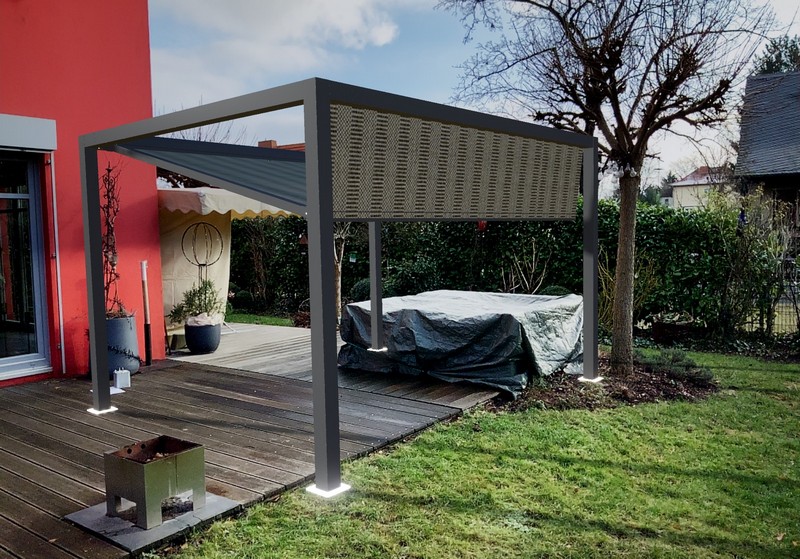

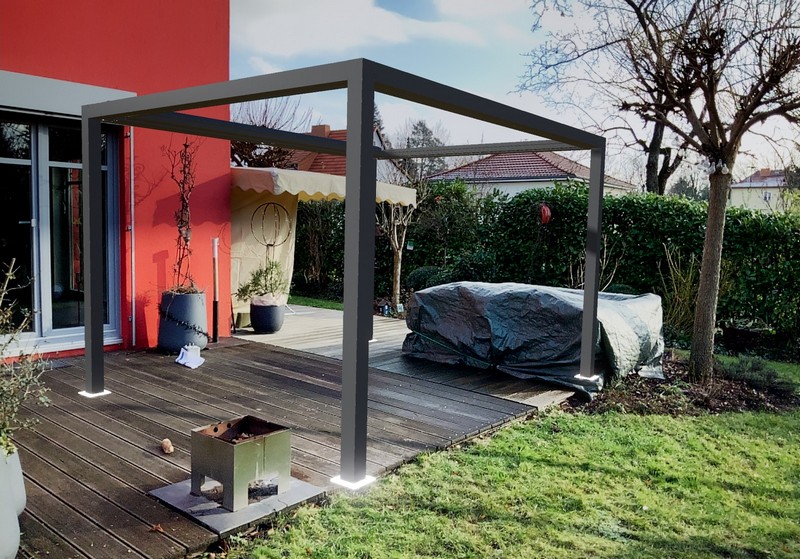

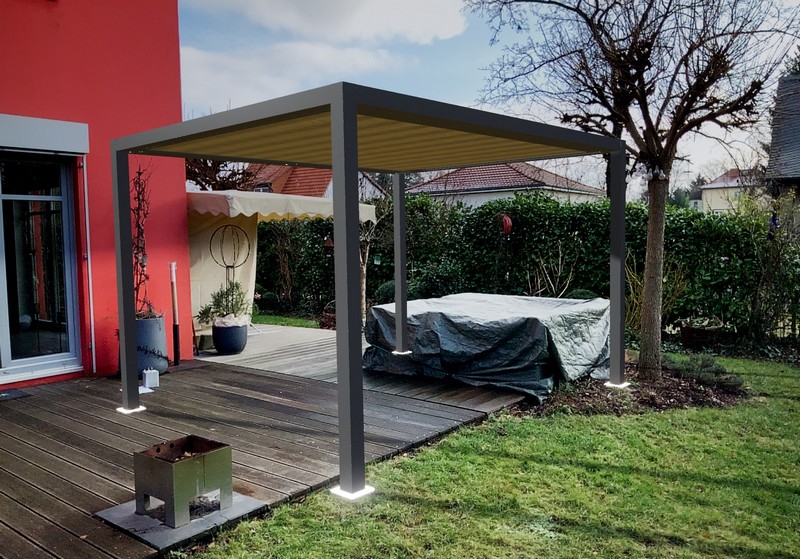

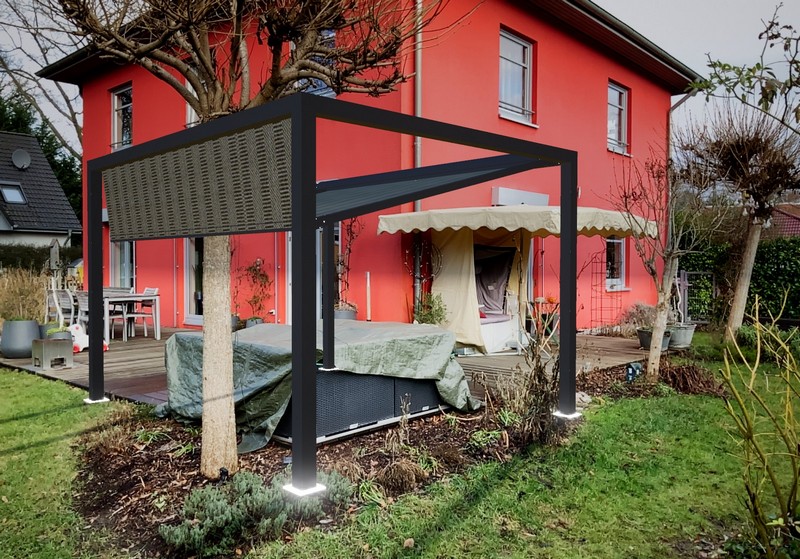

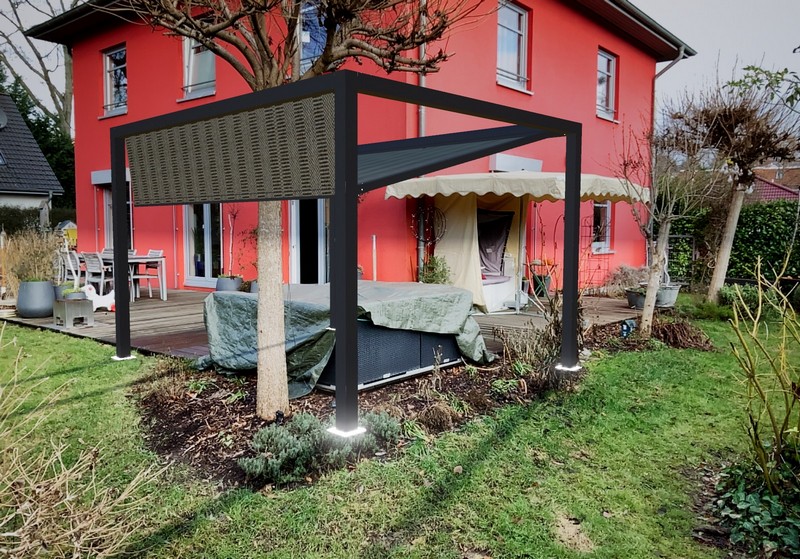

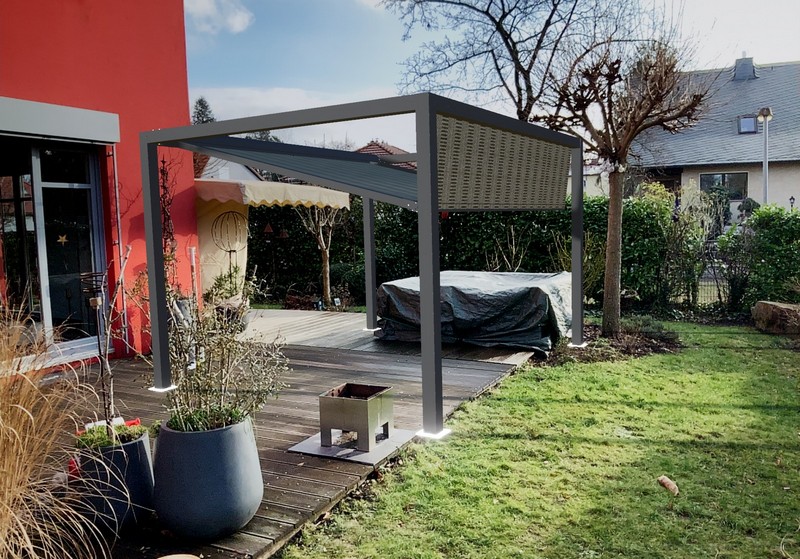

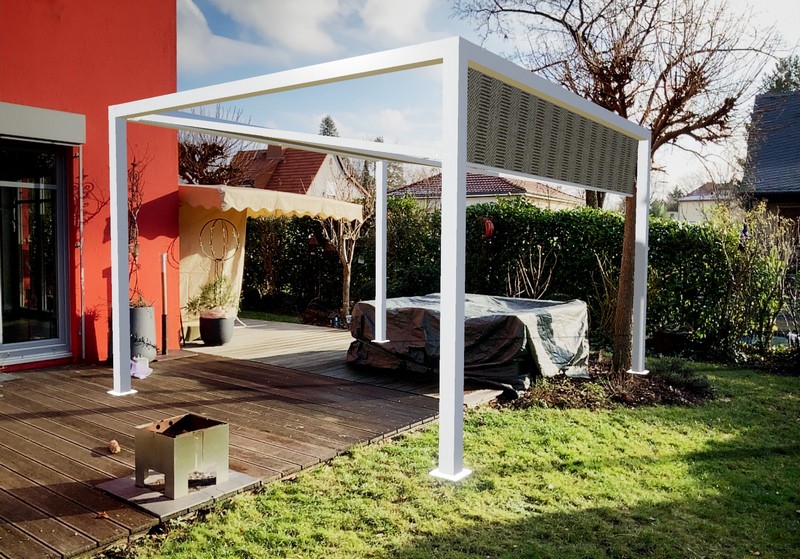

AR Visualisierung in Hohen Neuendorf


Dieser Q.Bus 3.0 SZ soll in Hohen Neuendorf nördlich von Berlin entstehen.

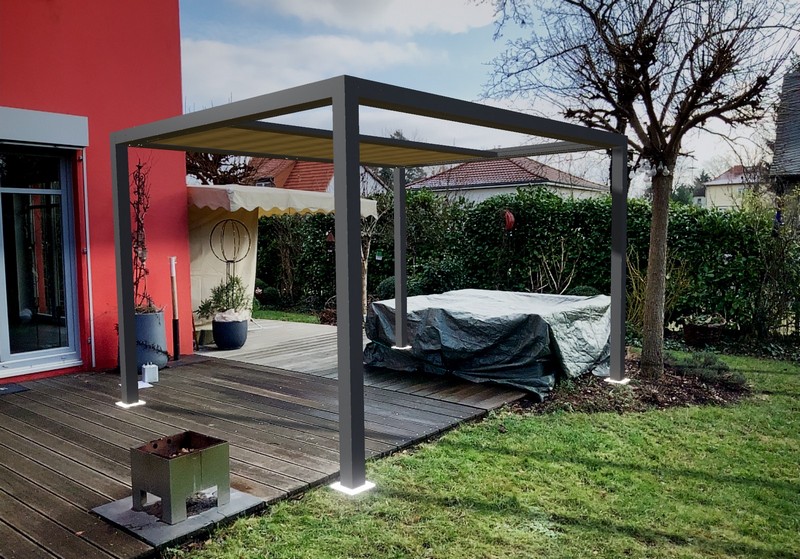

Mithilfe unseres AR Visualisierungstools haben wir unserem Kunden schon einmal verschiedene Möglichkeiten demonstriert. Der Q.bus ist etwas seitlich von der Terrasse positioniert. Mithilfe der AR Visualisierung können verschiedene Varianten in Bezug auf Größe Form und Tuch Auswahl demonstriert werden.

Hier sehen Sie einige Beispiele:

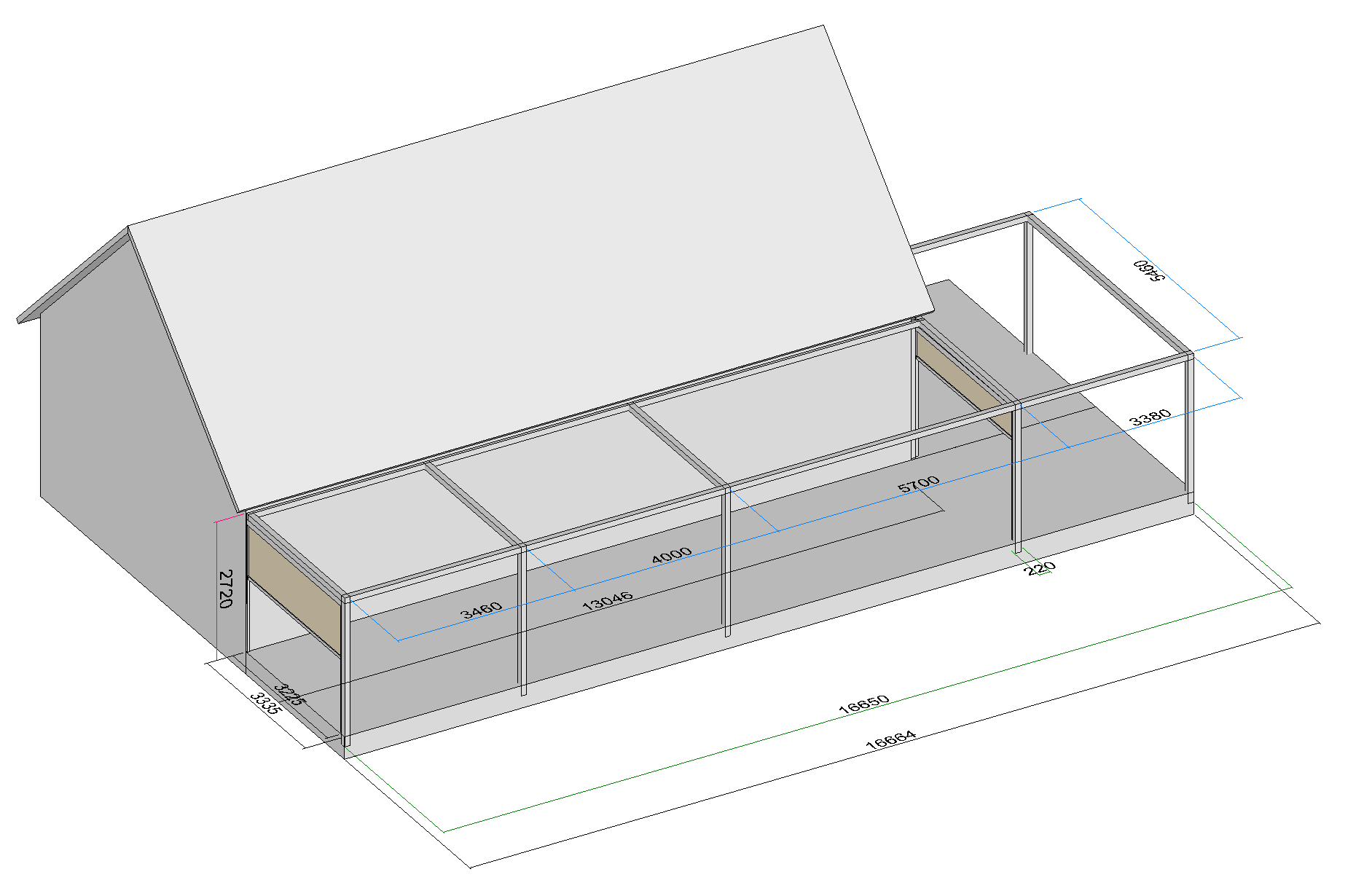

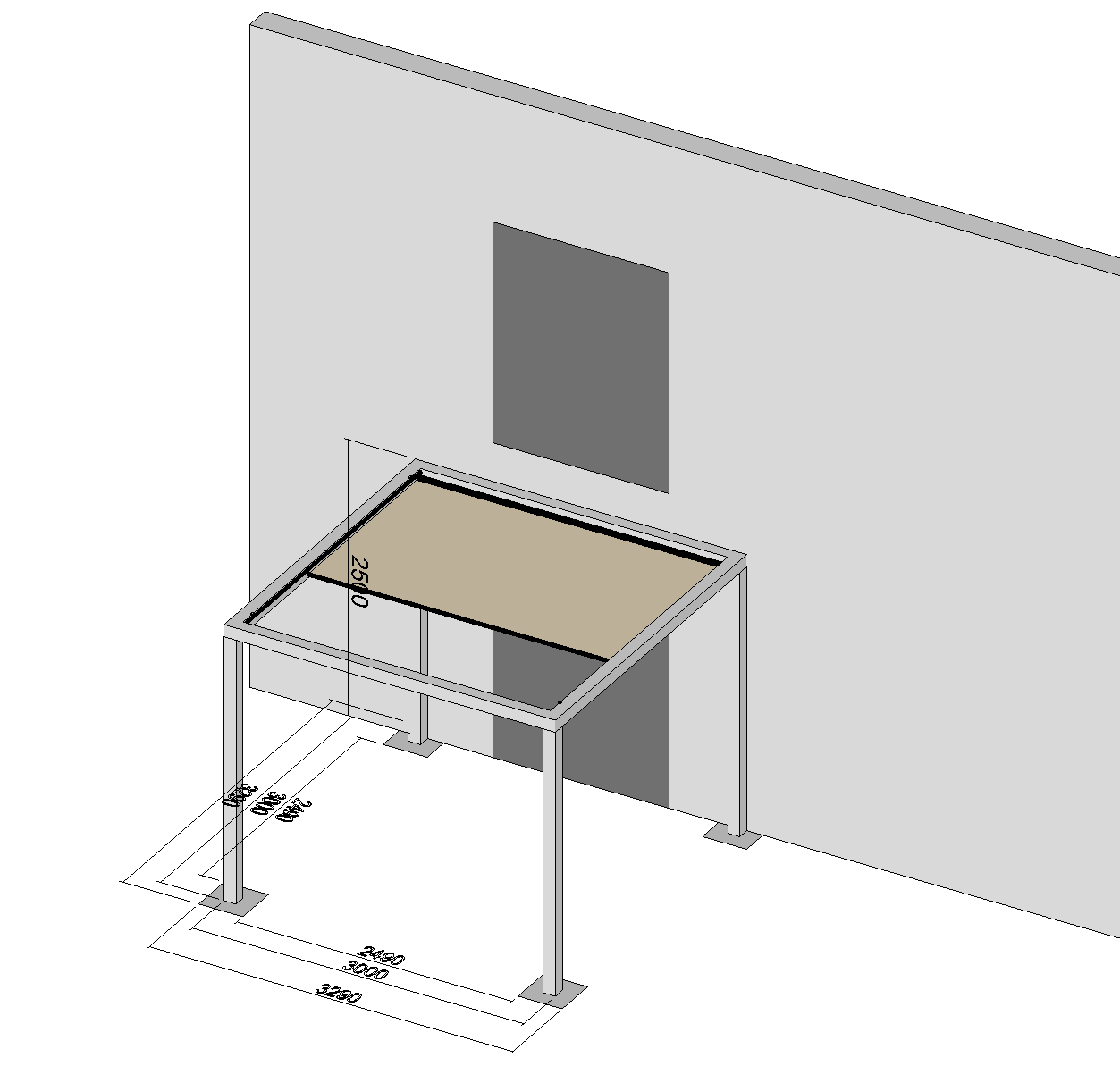

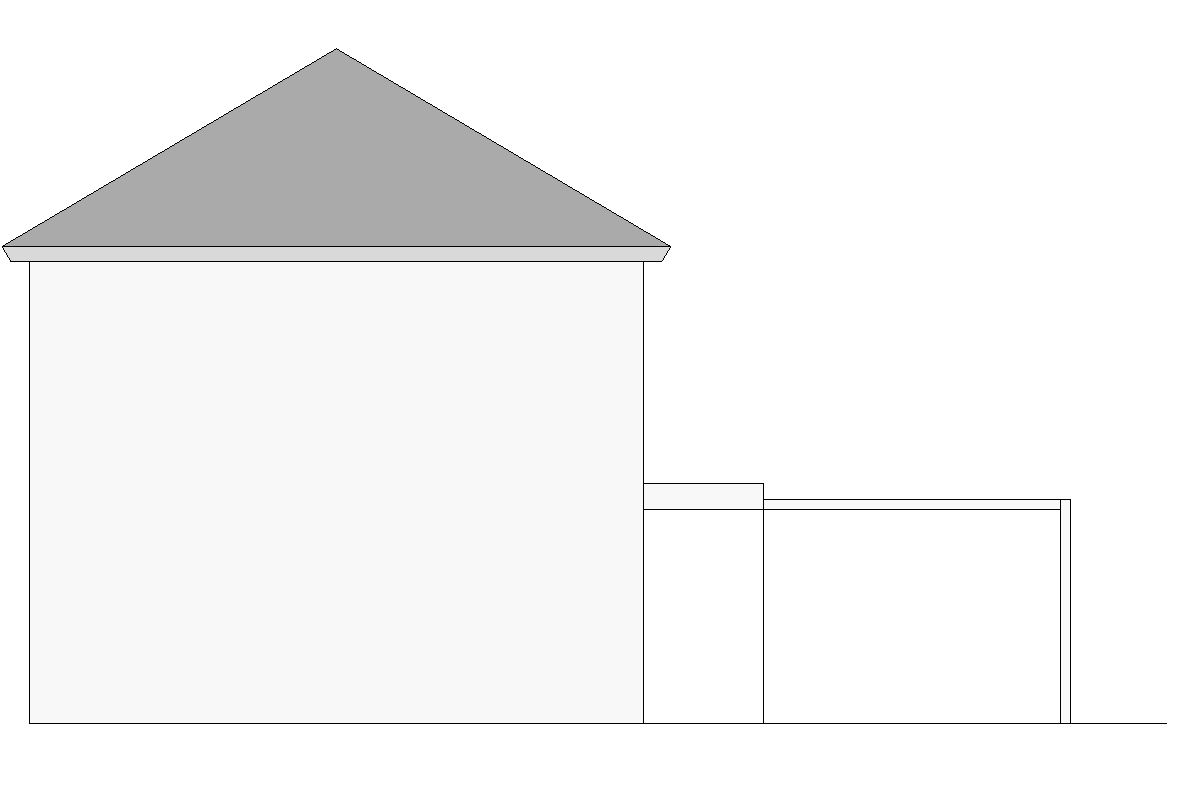

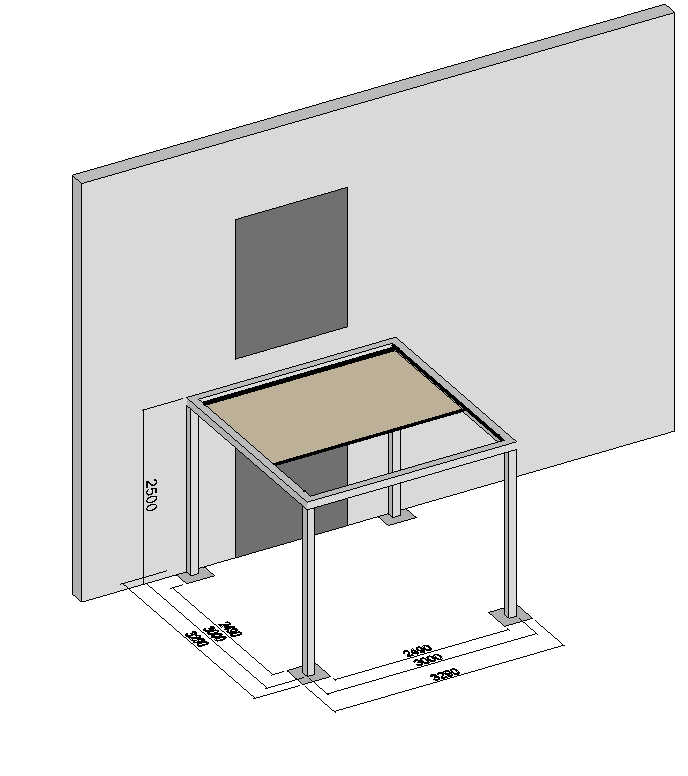

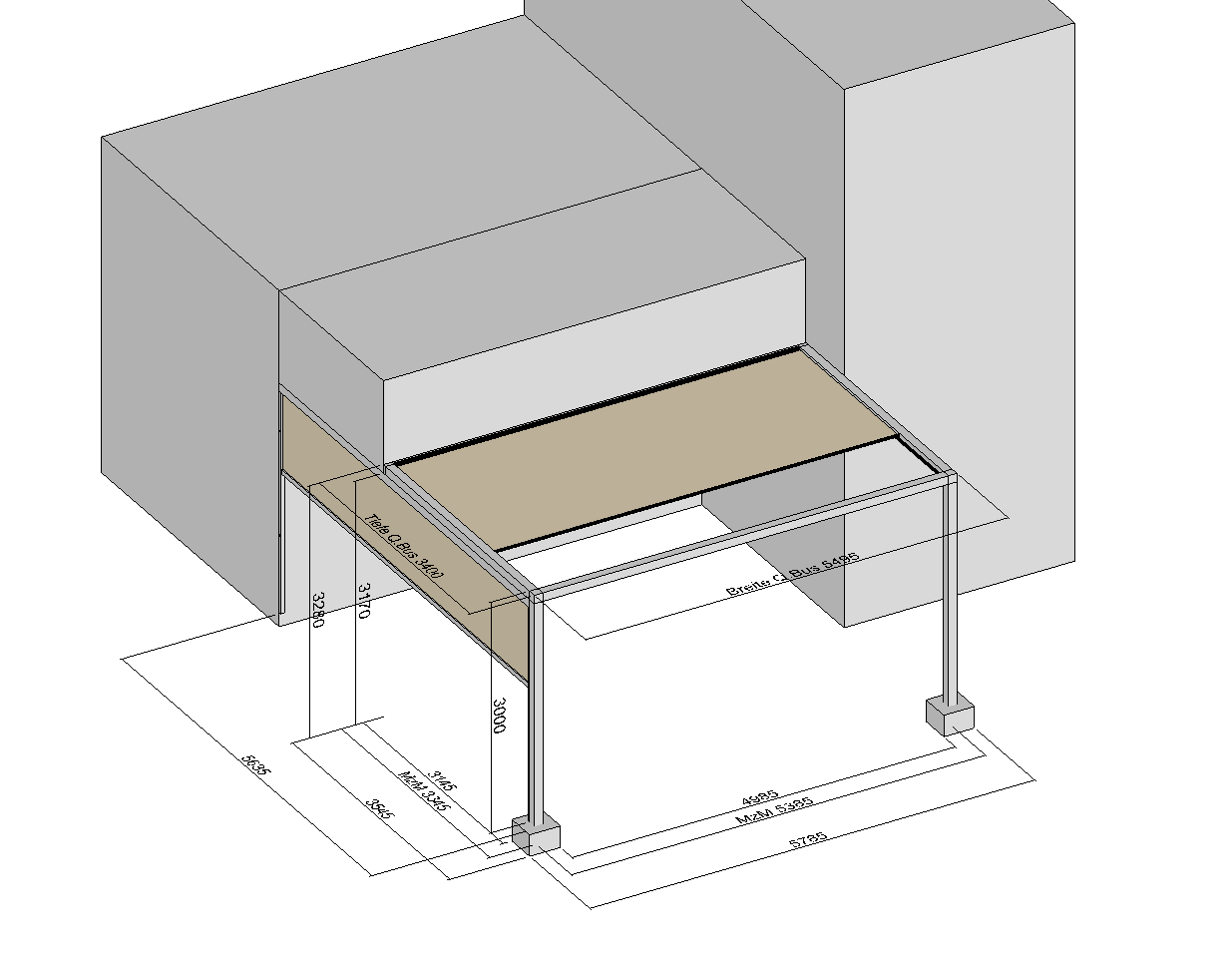

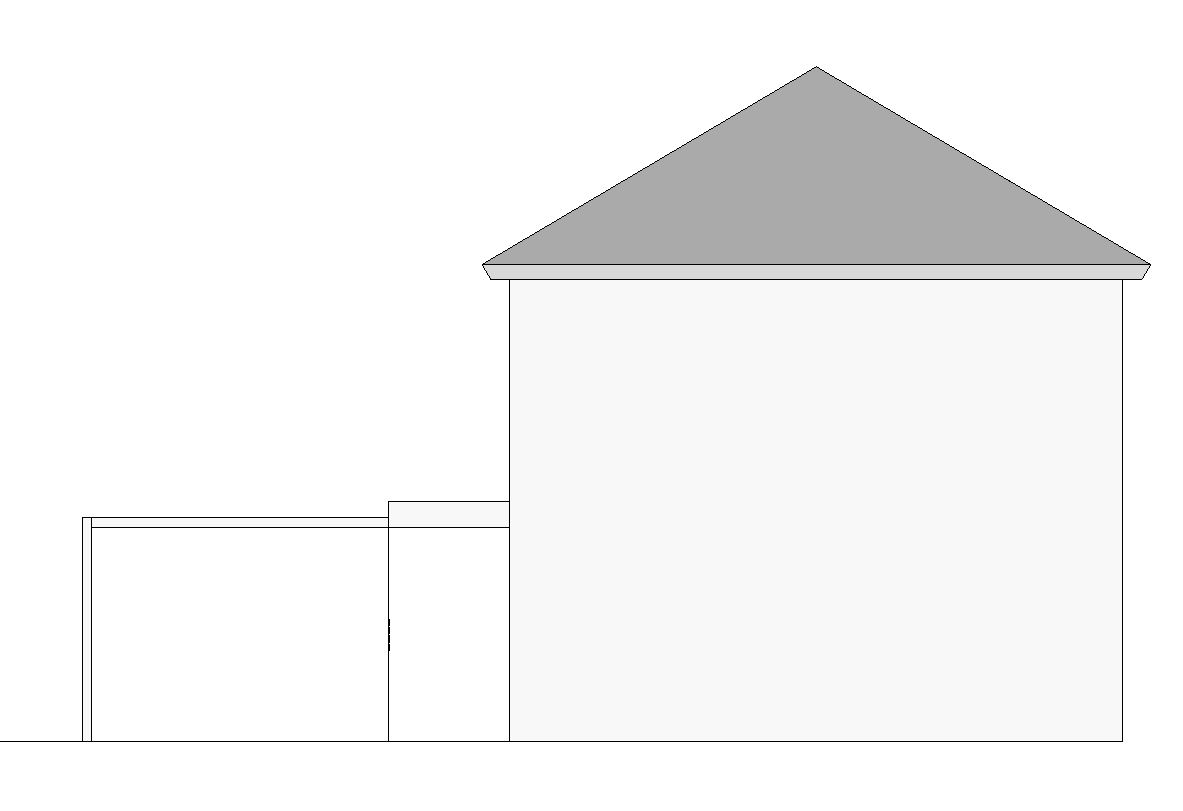

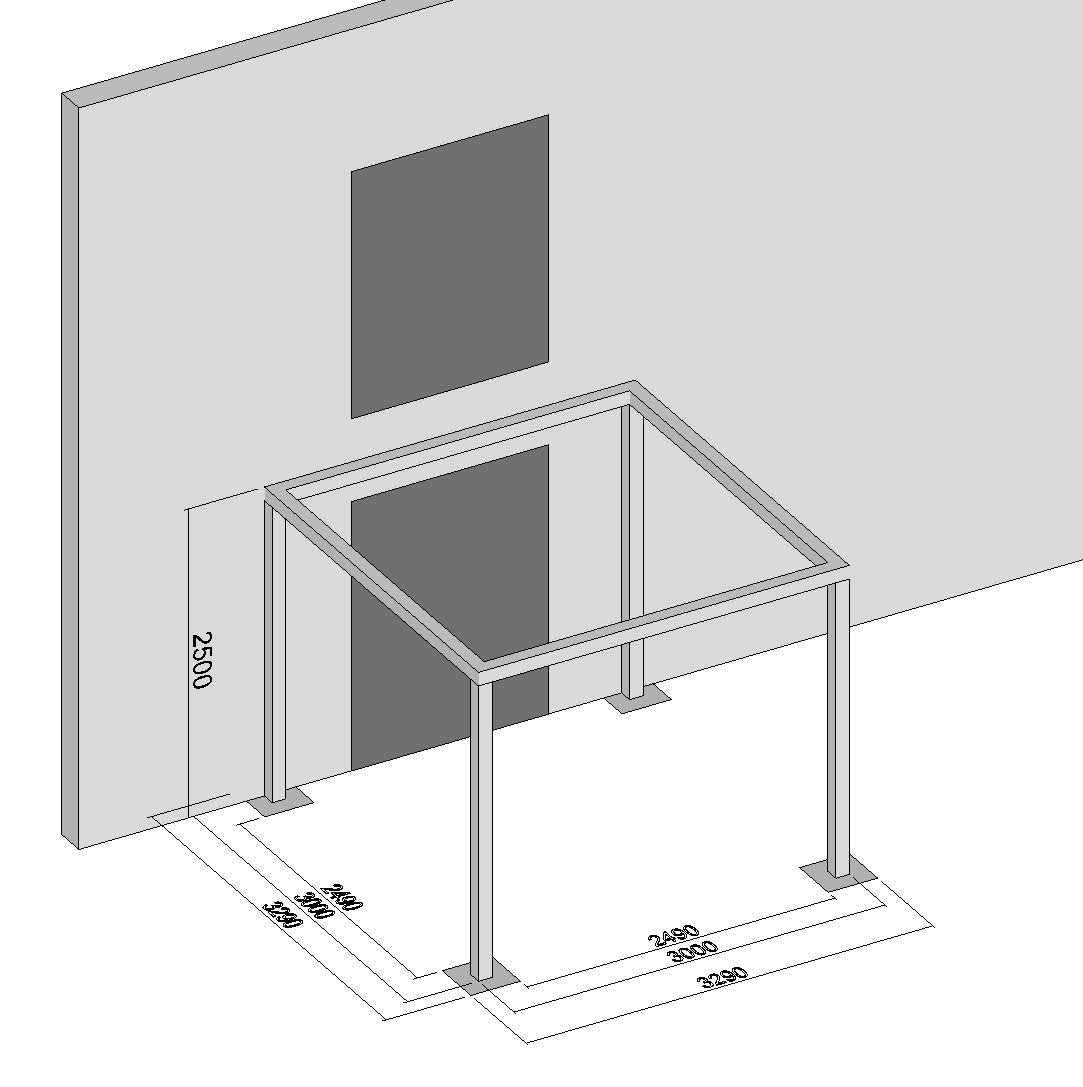

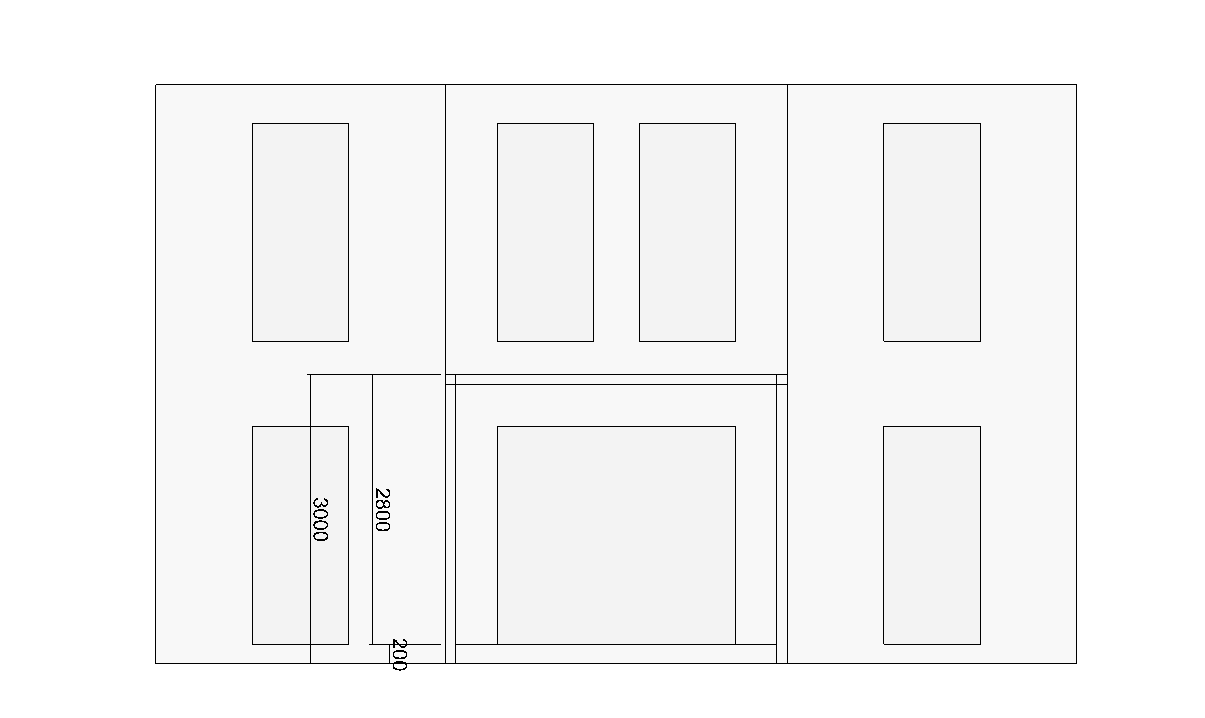

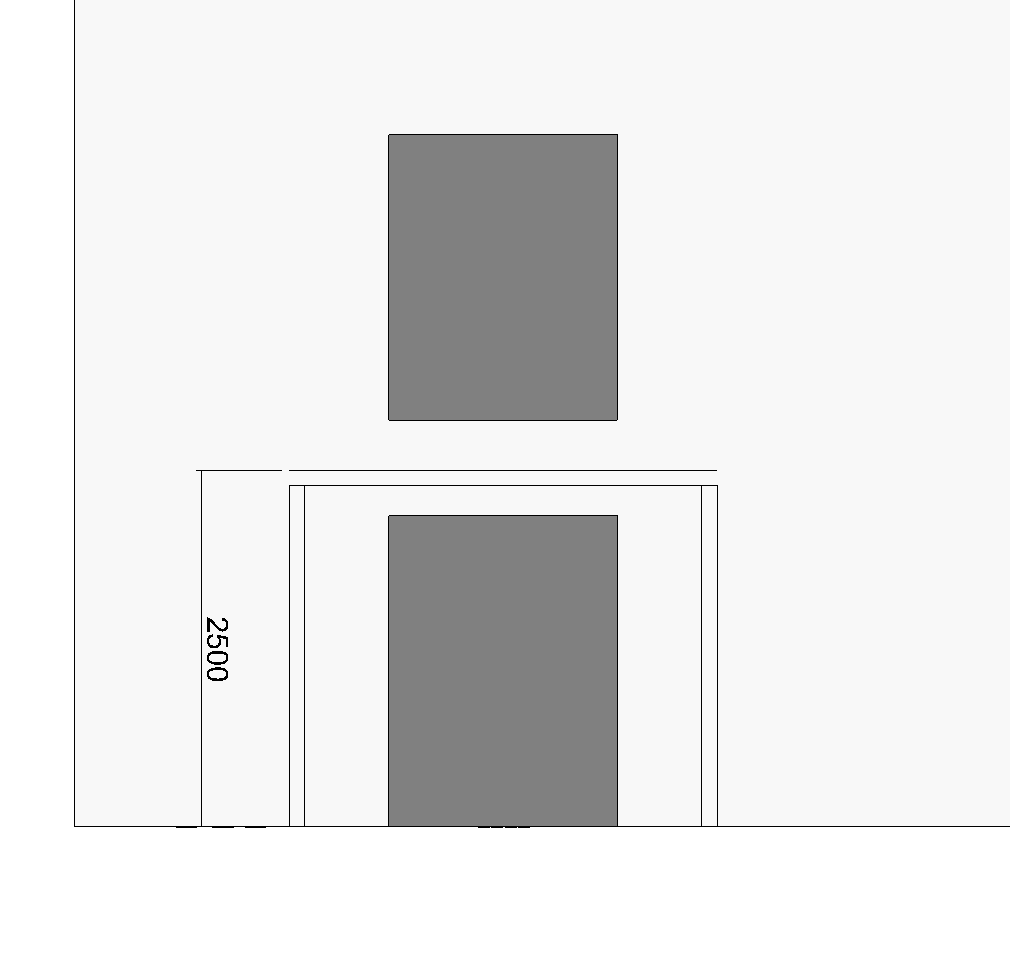

Planung eines Q.Bus zwischen übereinanderliegende Fenster

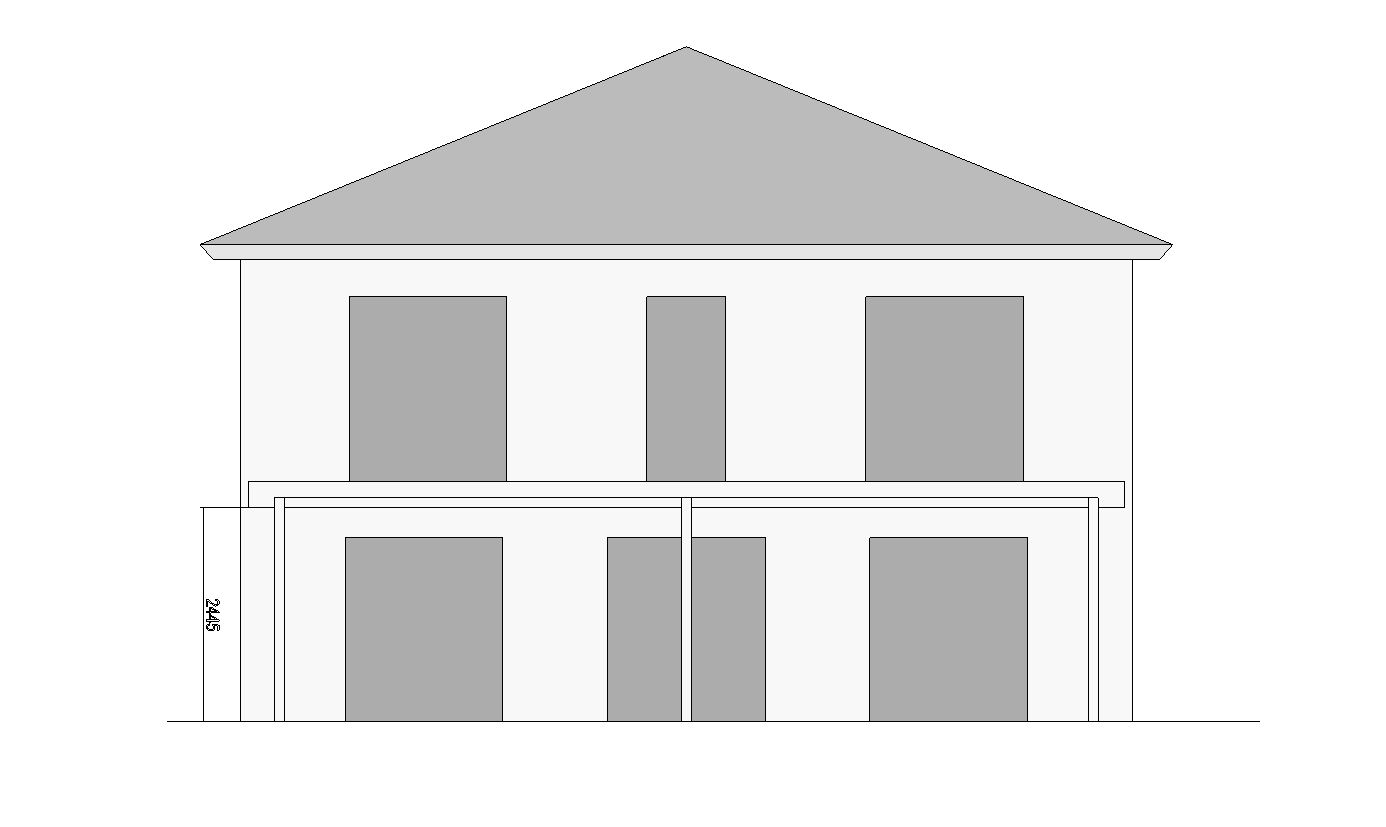

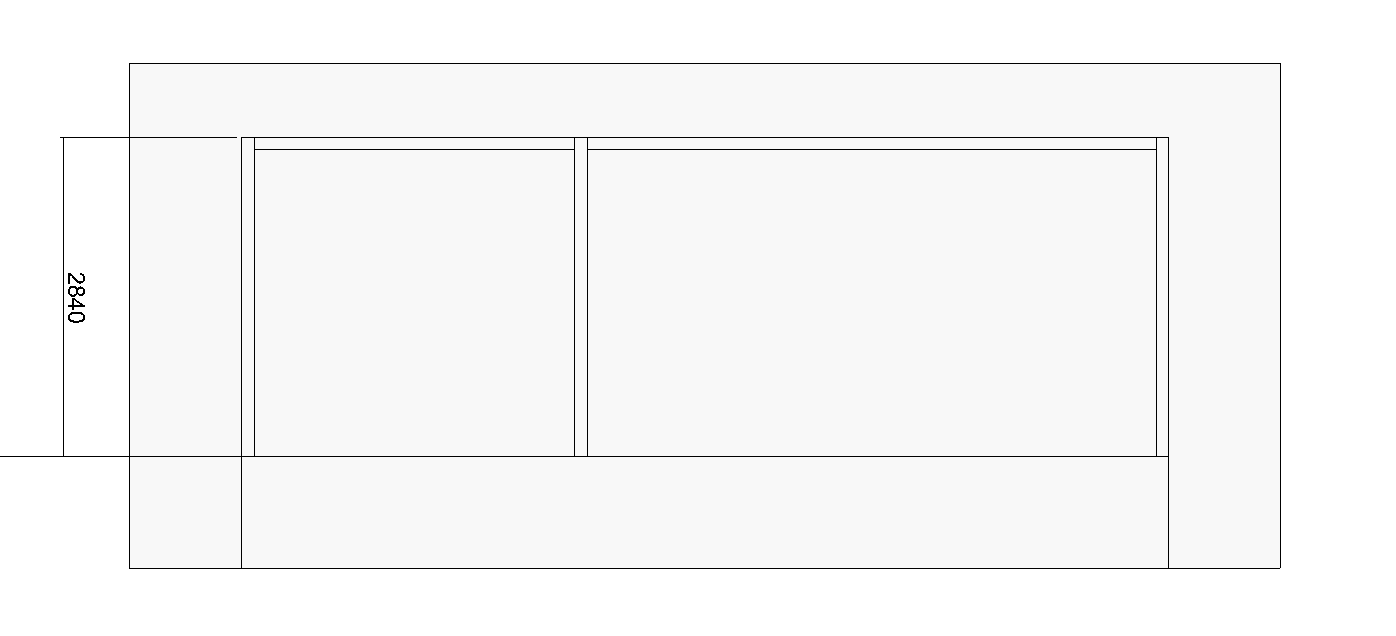

Häufig ist es gar nicht so einfach, die richtige Höhe für den Q.bus festzulegen. Wenn man zwei übereinanderliegende Fenster hat, ist es meist eine gute Entscheidung, das Profil des Q.bus mittig in der Höhe anzuordnen. Gerne unterstützen wir mit einer kleinen Zeichnung, damit Sie eine Vorstellung von der Relation bekommen.

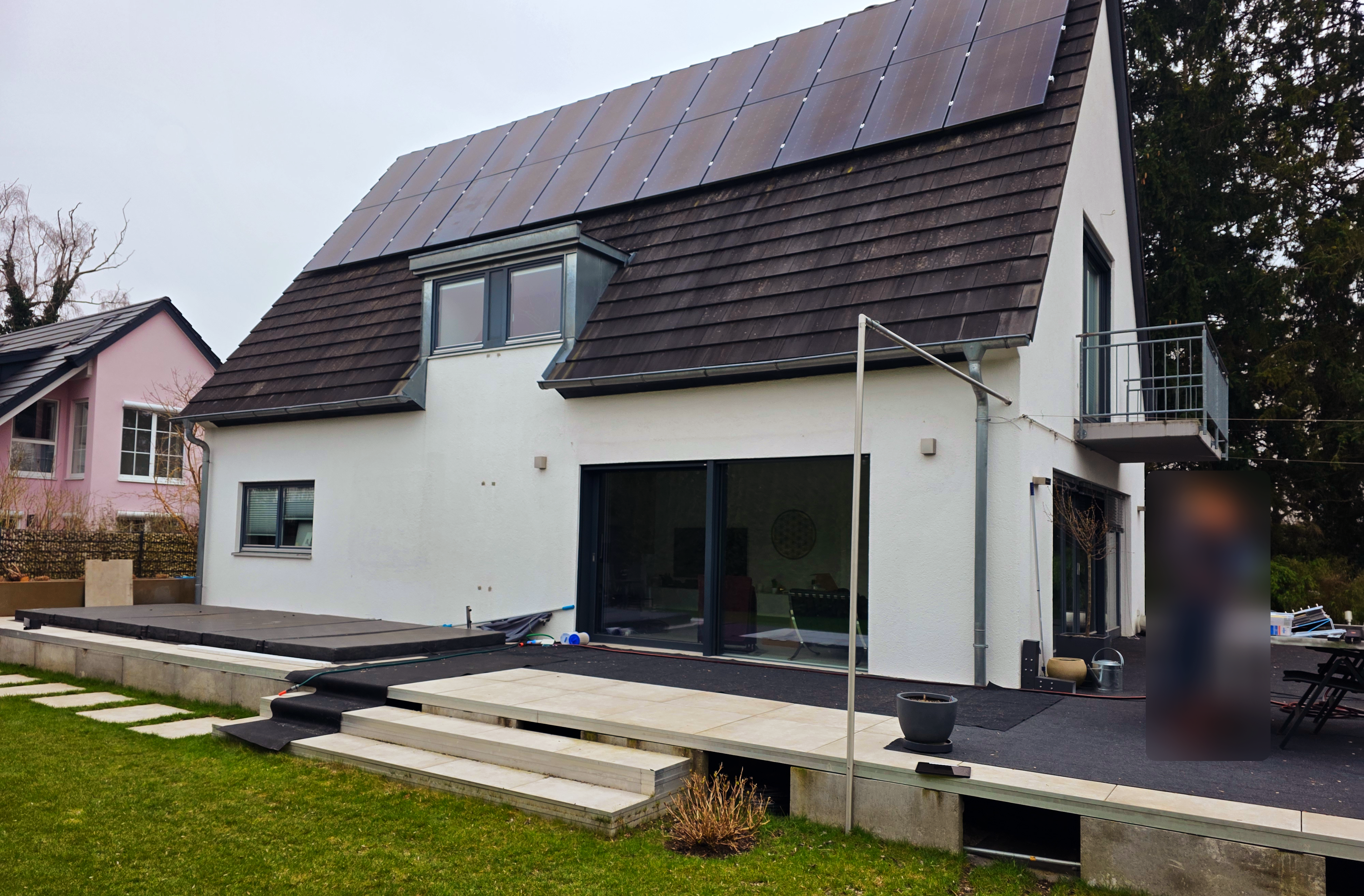

Diesen Q.bus planen wir gerade für eine Familie in München. Wir sehen die Höhe von 2,5 m, das obere Fenster hat eine Höhe Unterkante von 2,85m.

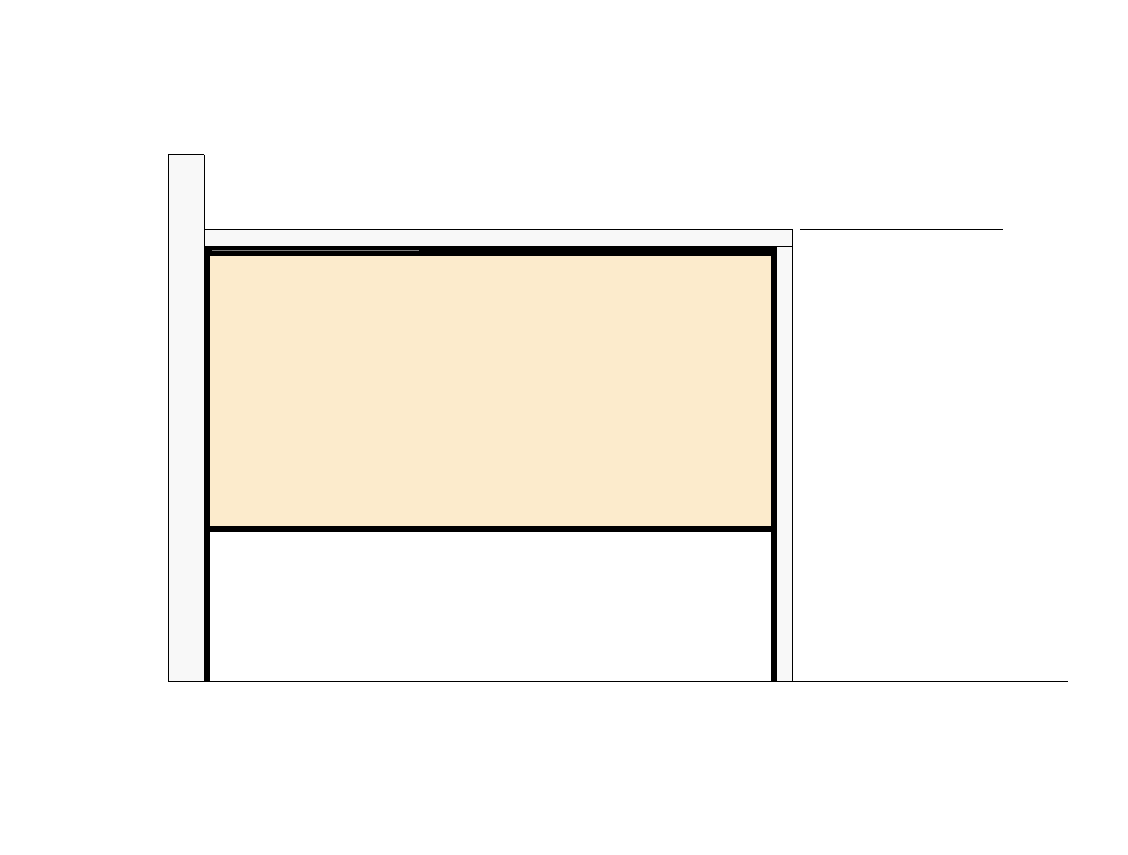

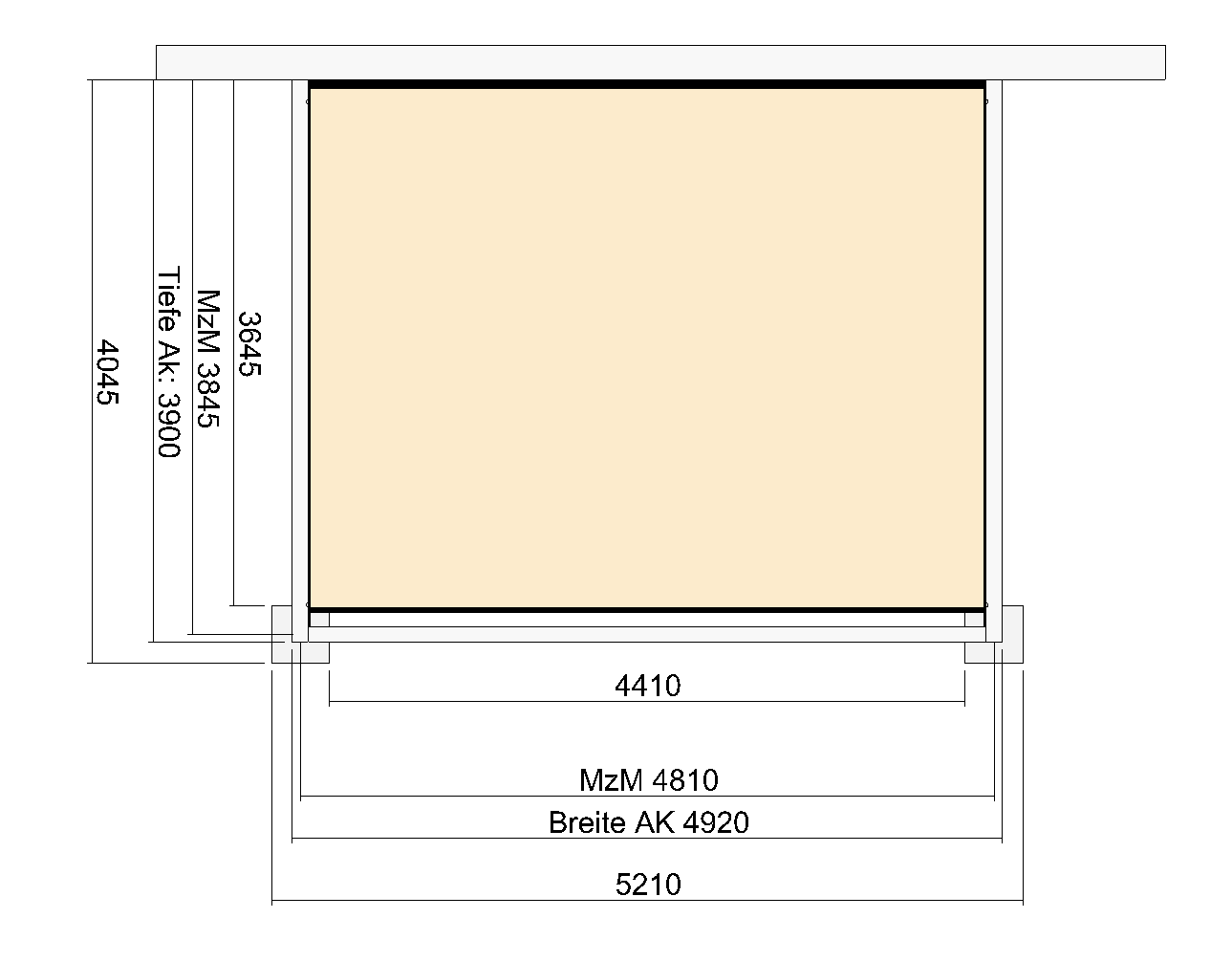

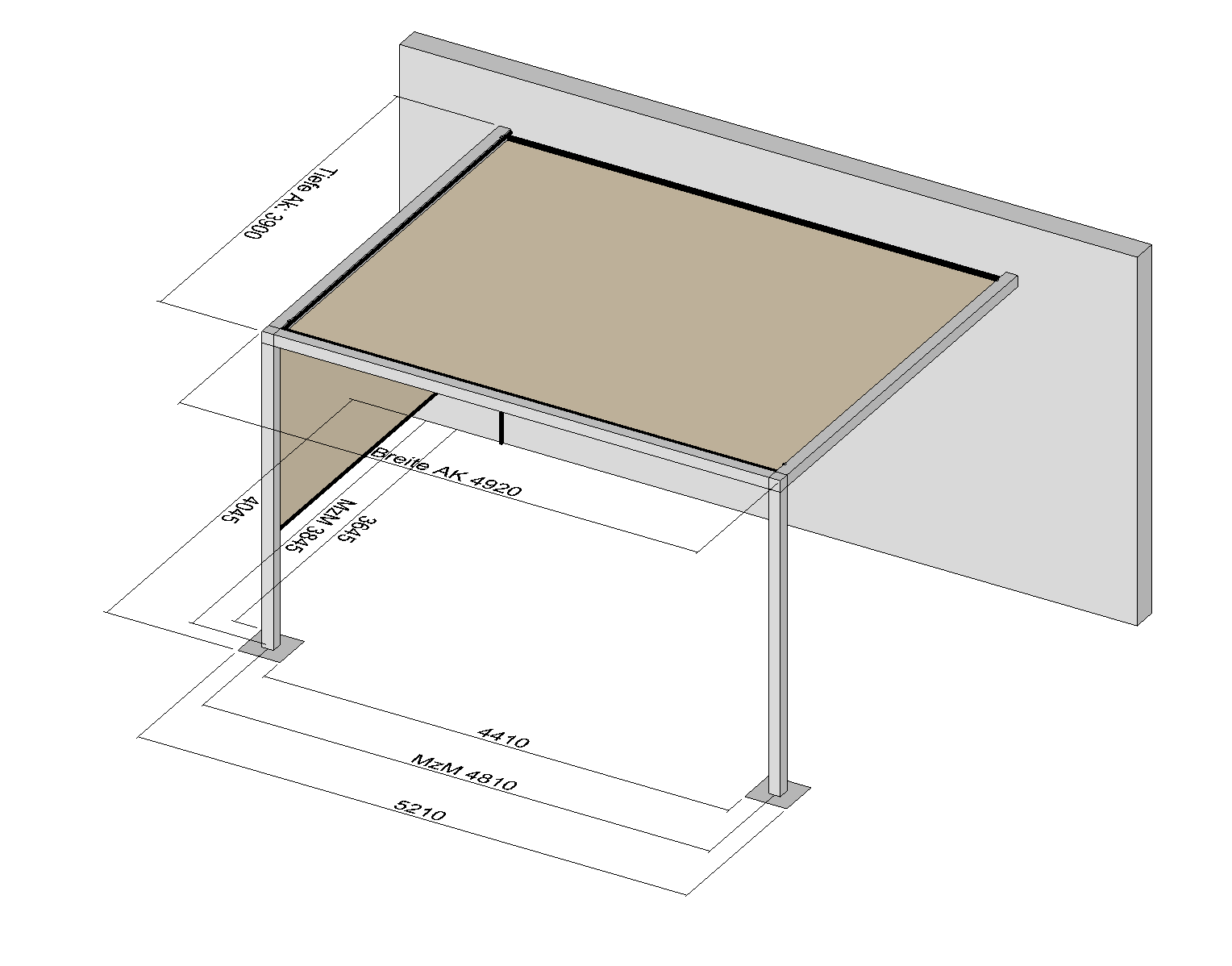

Planung eines Q.bus WA mit seitlicher Senkrechtmarkise SZ 11


Diesen Q.bus 3.0 WA mit seitlicher Senkrechtmarkise SZ 11 planen wir gerade für einen Kunden in Magdeburg.
Es handelt sich hierbei um einen Q.bus mit Wandmontage. Dabei kommt ein zusätzliches Wandmontageprofil zum Einsatz. Das Wandmontageprofil sorgt nicht nur für eine einfachere Montage, auch die Elektroverkabelung wird dadurch deutlich einfacher bei Q.Bus Systemen mit Wandmontage.
Auf der linken Seite, das ist in diesem Fall die Wetterseite, wird eine Senkrechtmarkise Solaroll SZ11 integriert. Die Abrollung der seitlichen ZIP-Markise erfolgt außen, so dass bei der Außenansicht eine glatte Fläche entsteht. Das ist optisch besonders ansprechend.

Im weiteren sehen Sie unsere Planung und die durchgeführte Simulation des Beschattungssystems vor Ort.
Geplant und geliefert von Bauelemente direkt, vor Ort montiert von unserem Magdeburger Montagepartner Illmer Bauservice.

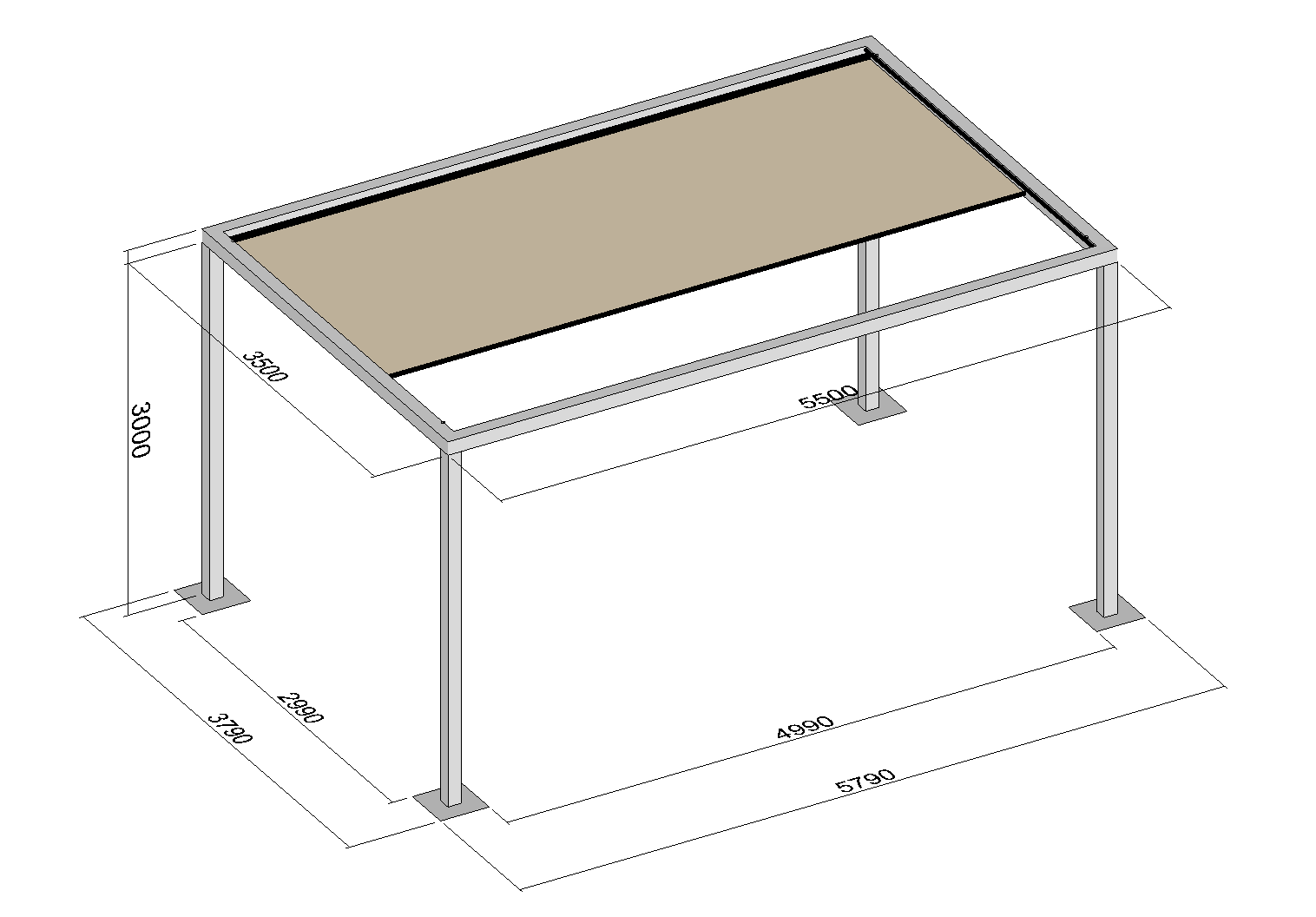

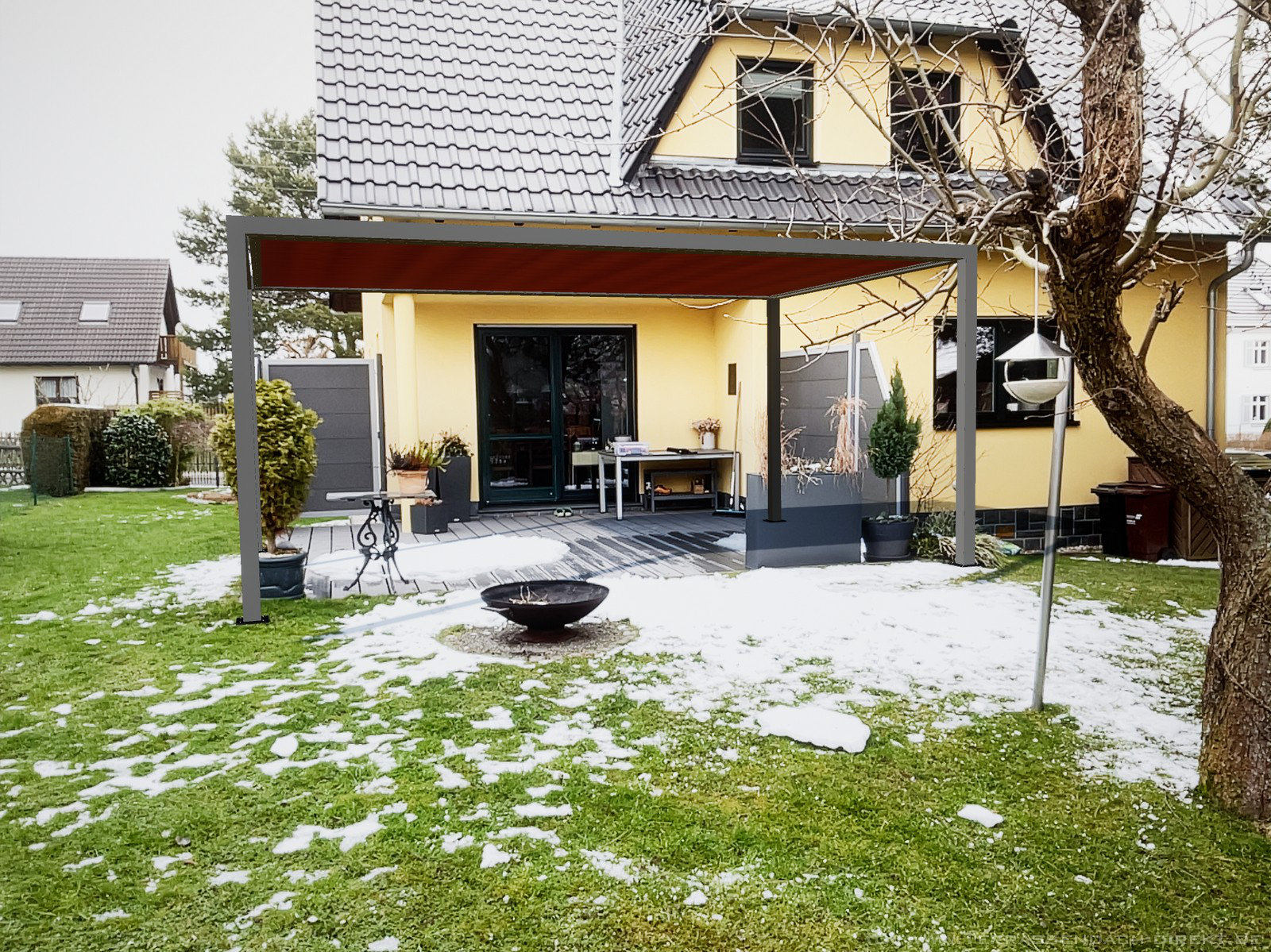

Planung eines Q.bus freistehend mit seitlicher Senkrechtmarkise SZ 11


Diesen freistehenden Q.bus mit einer seitlichen SZ11 Senkrechtmarkise planen wir gerade für einen Kunden in Chemnitz.

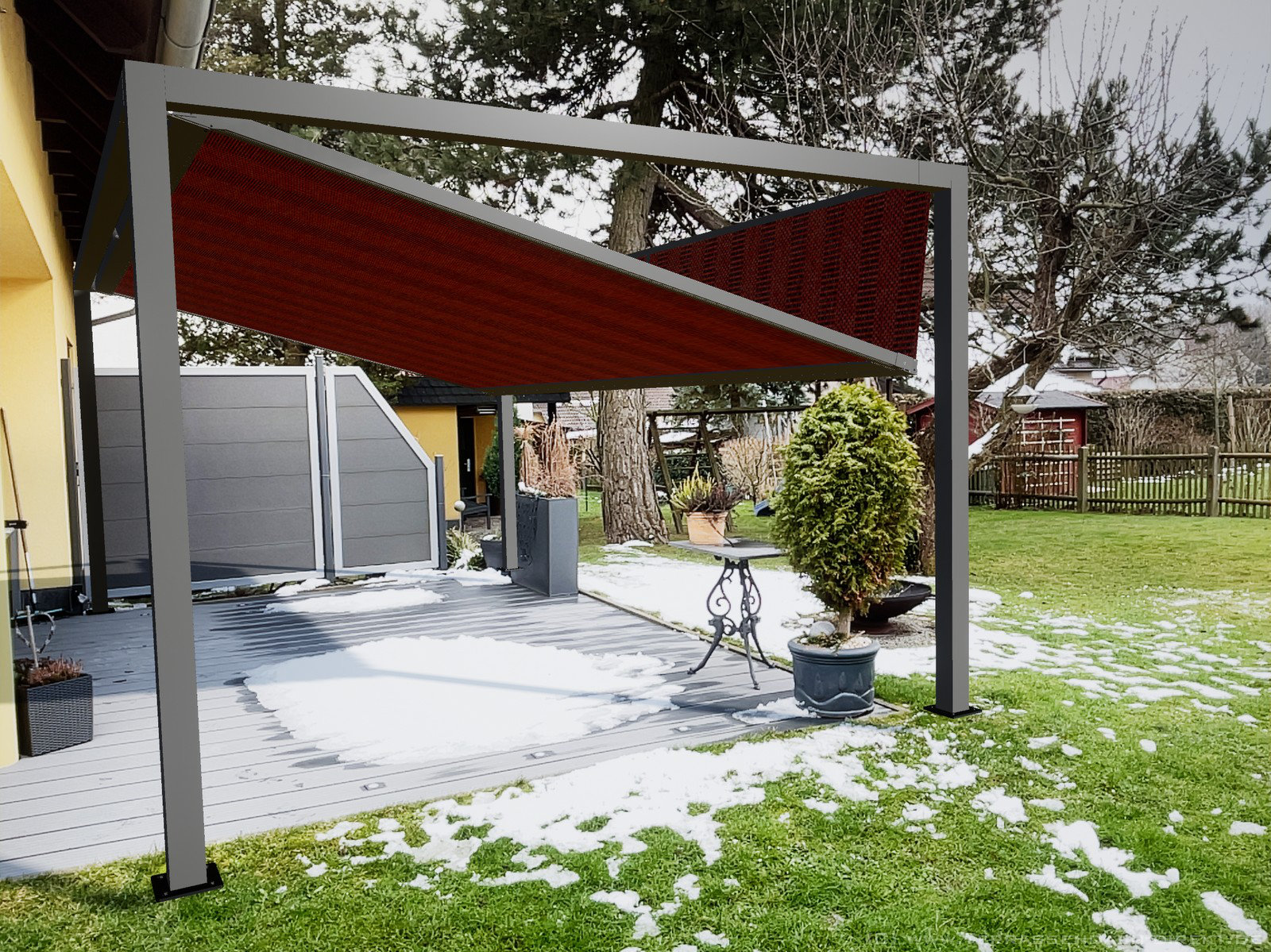

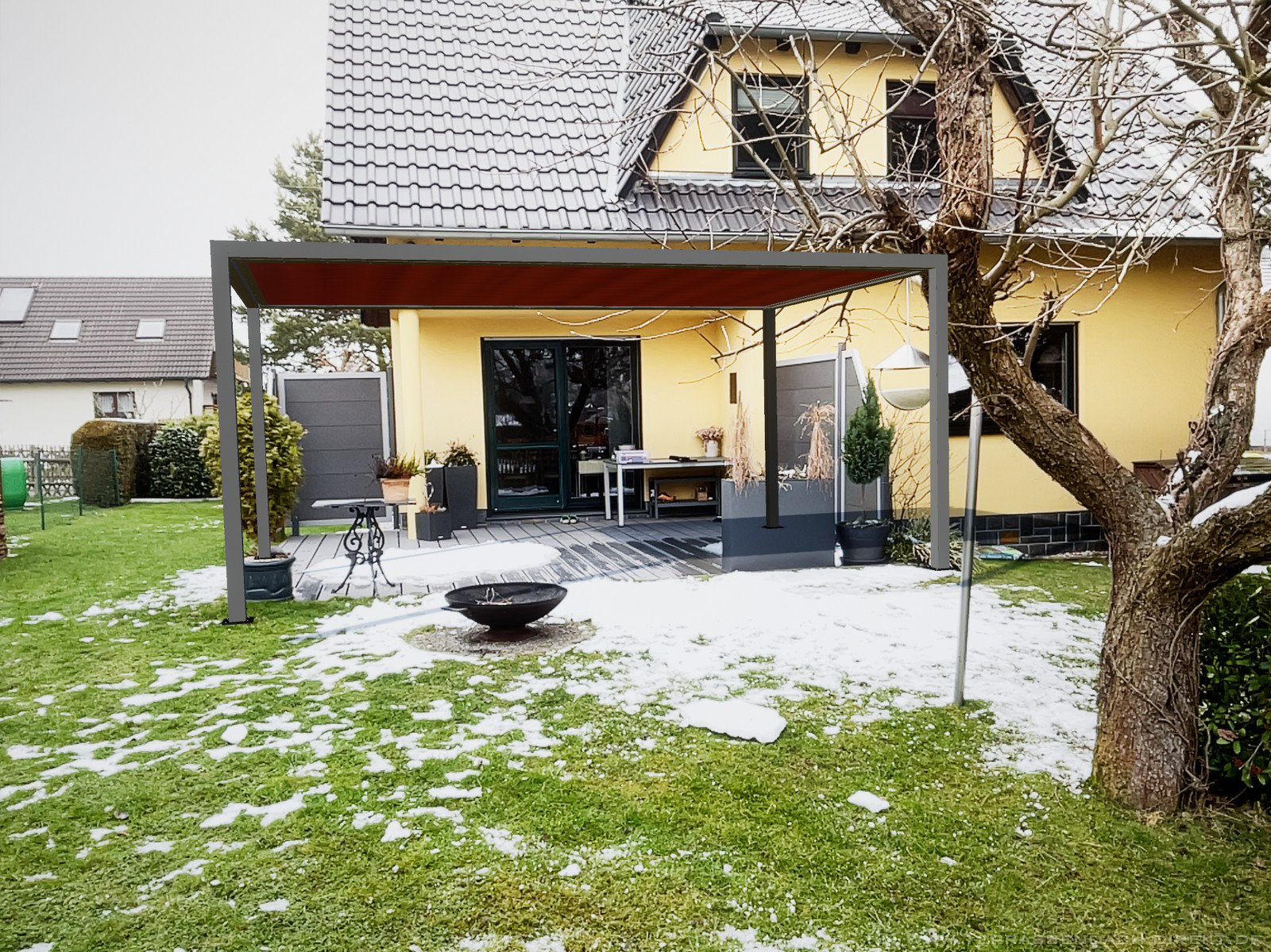

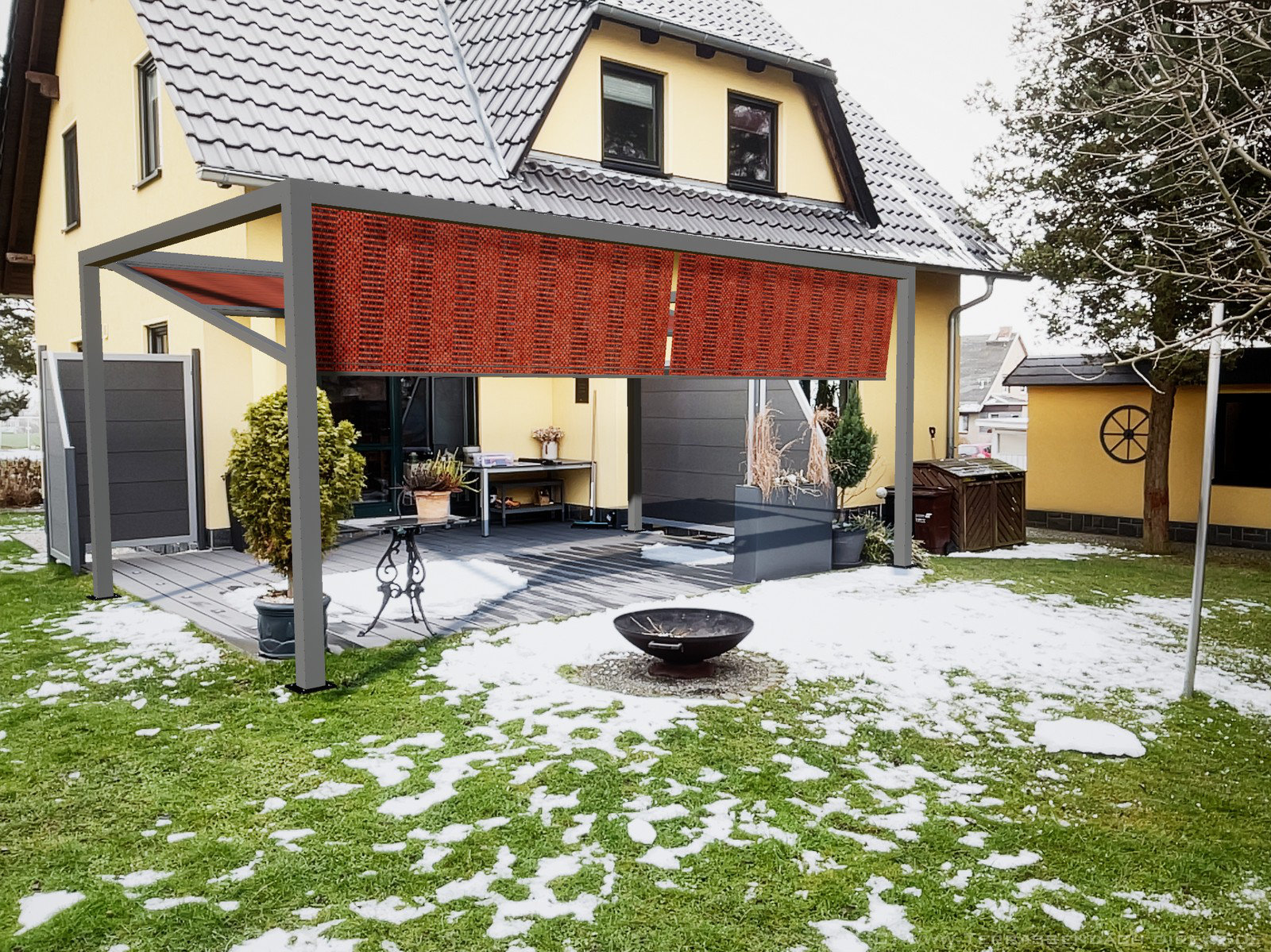

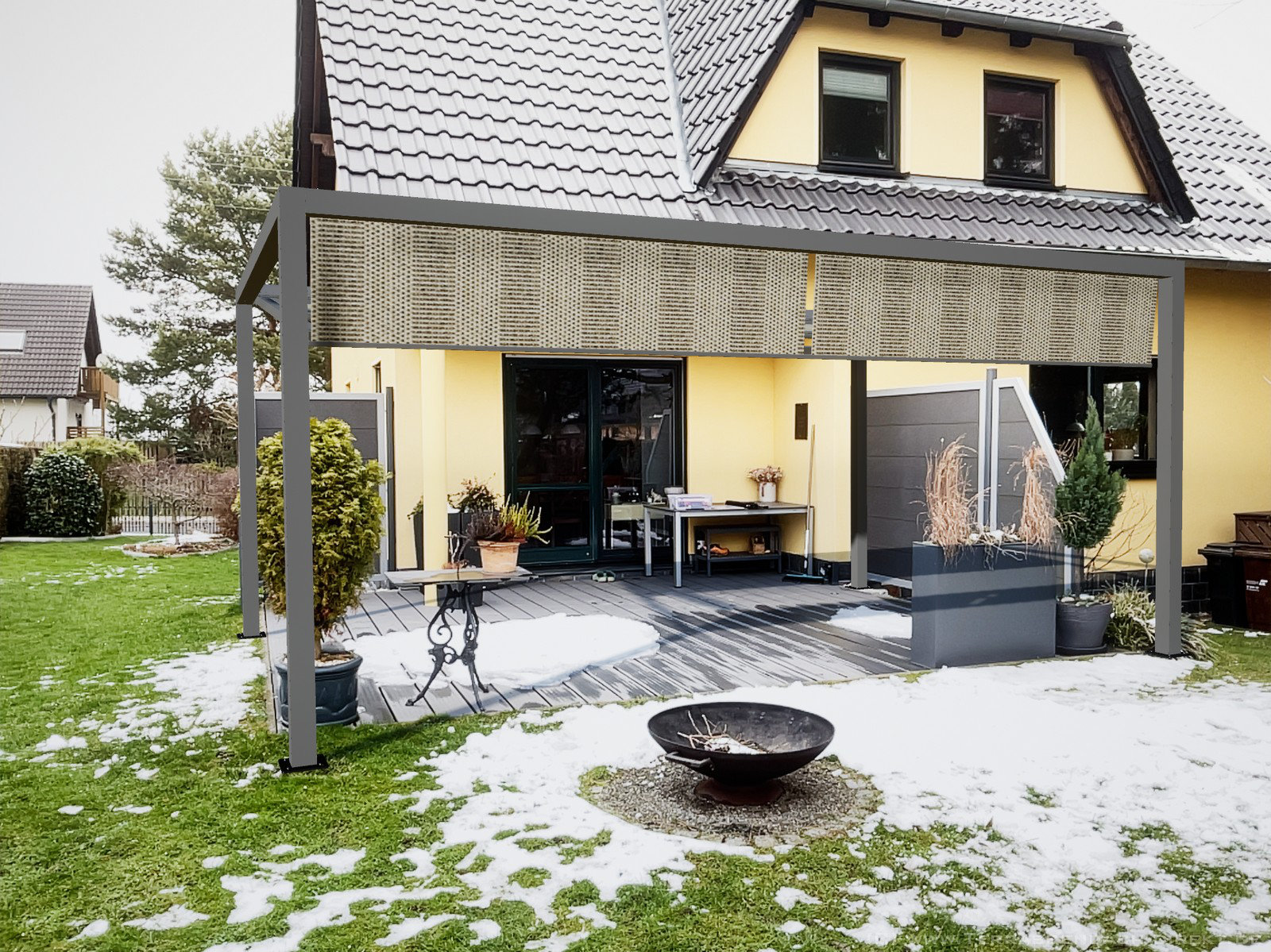

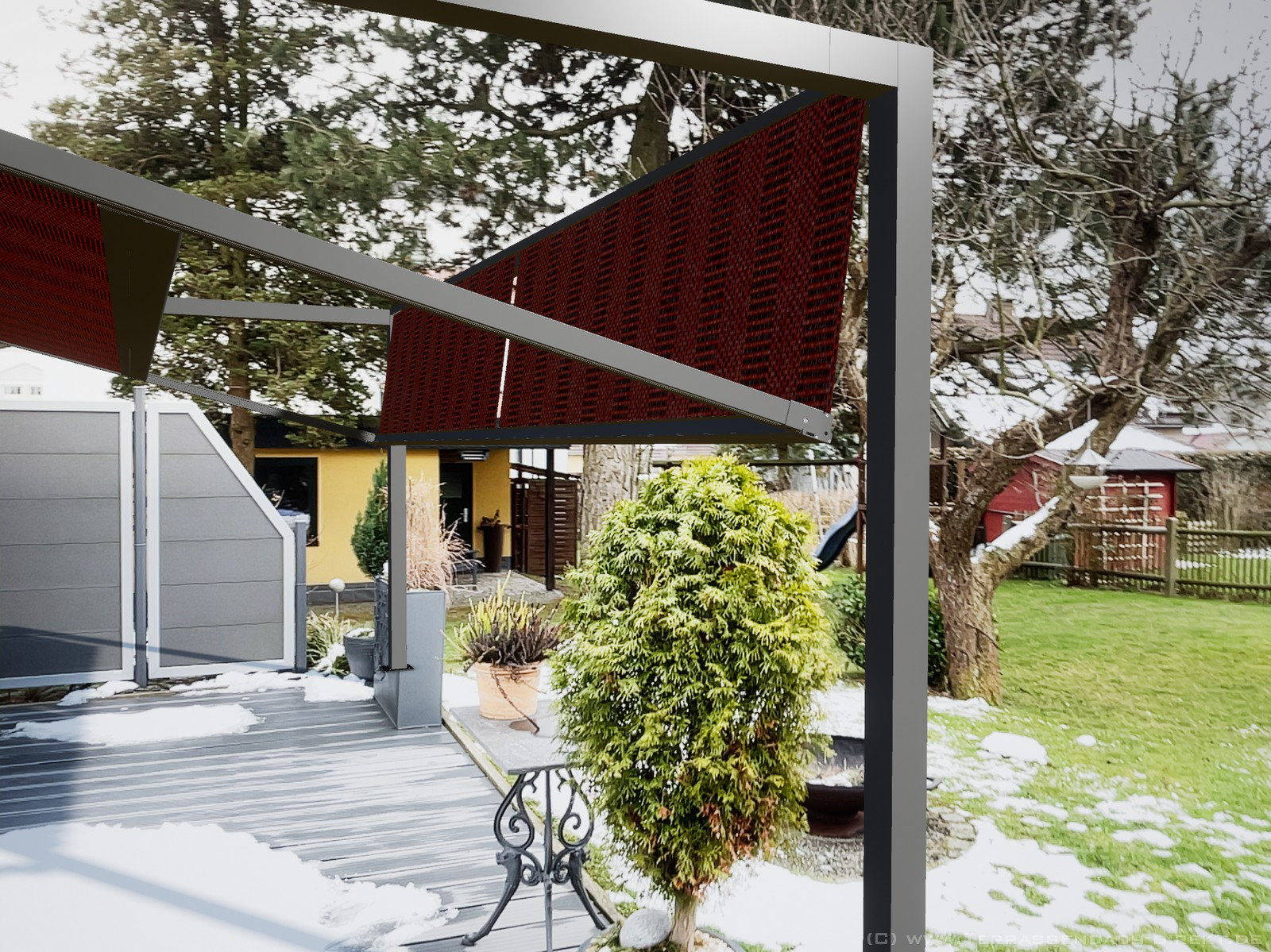

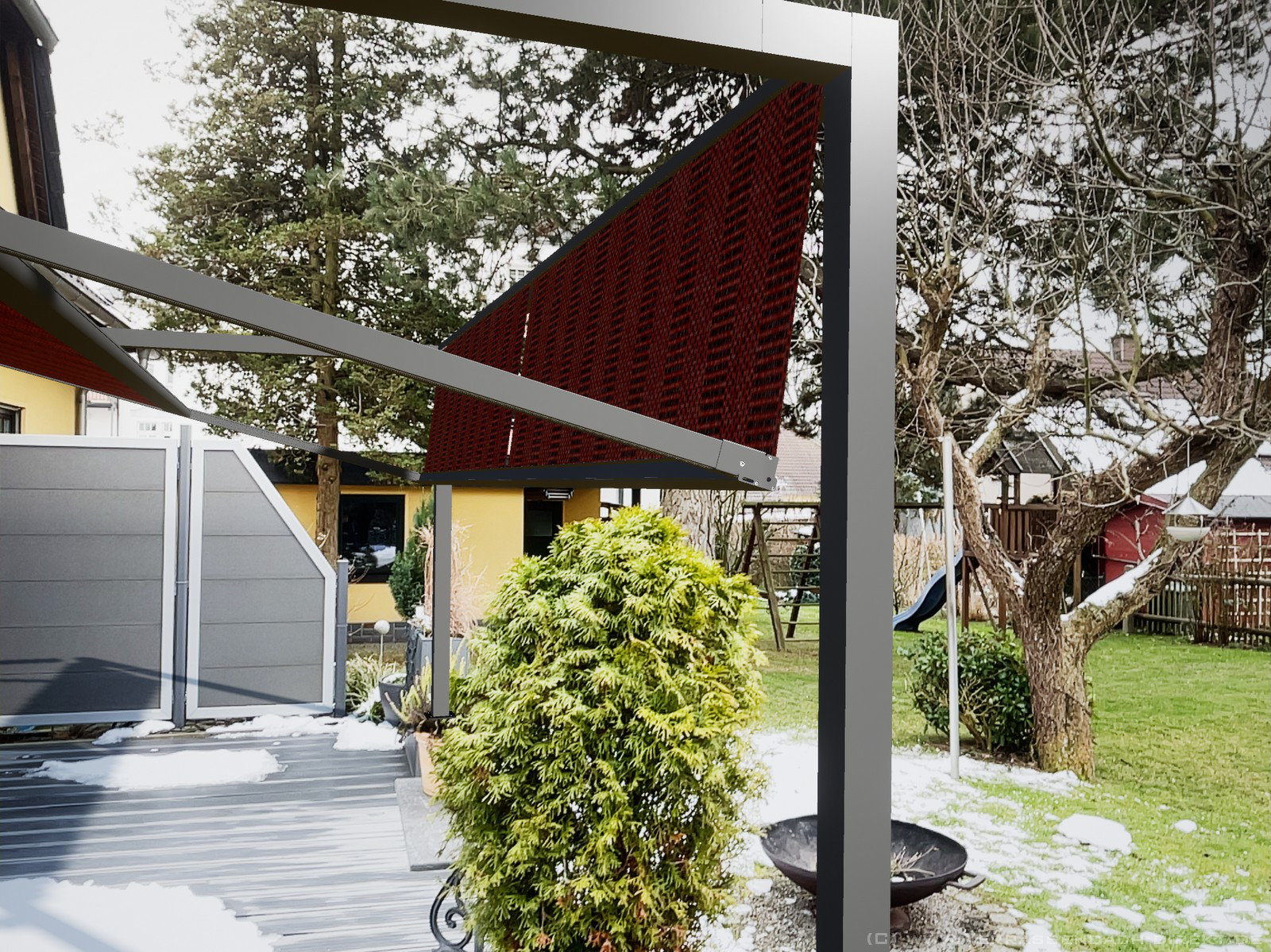

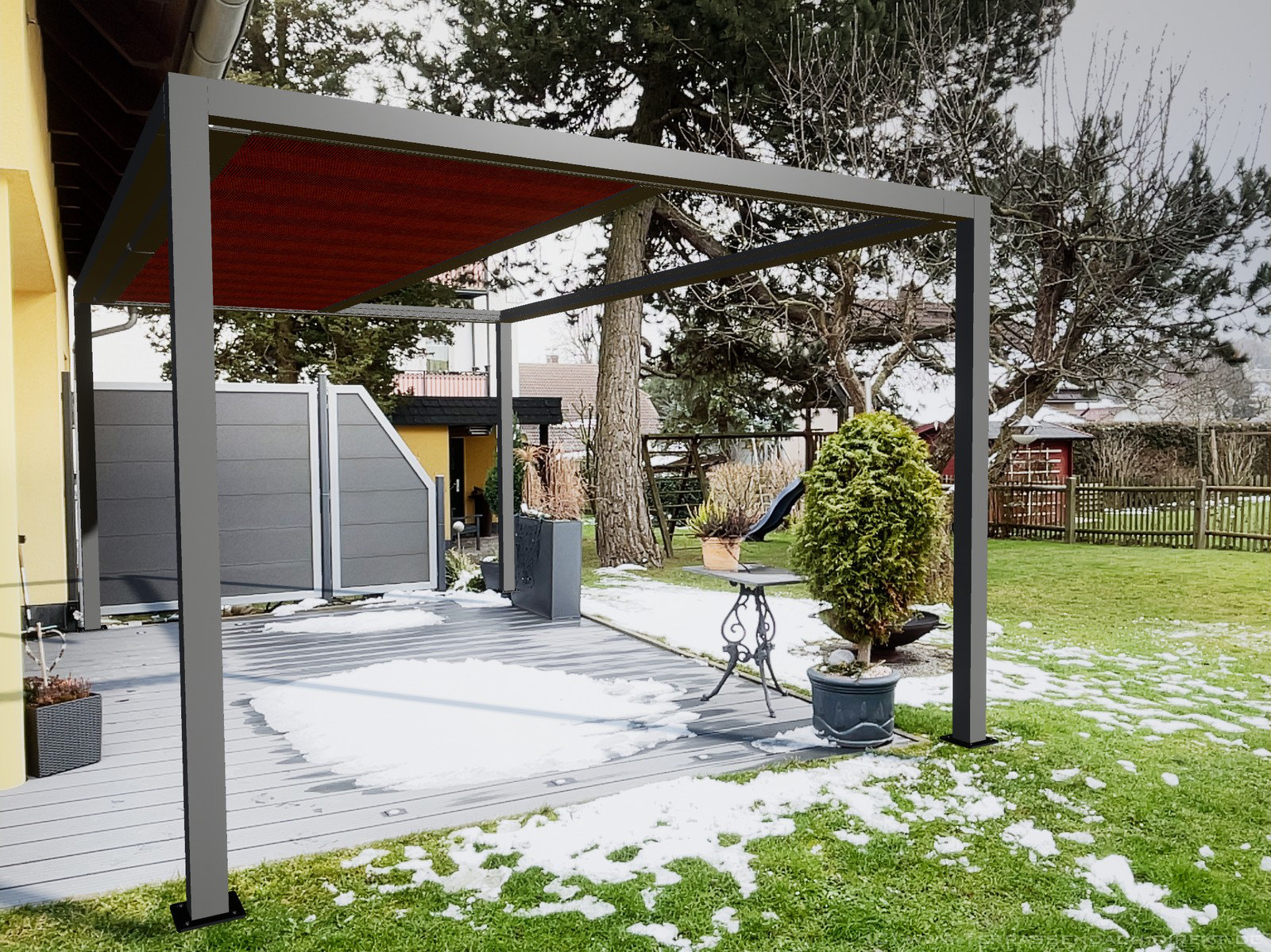

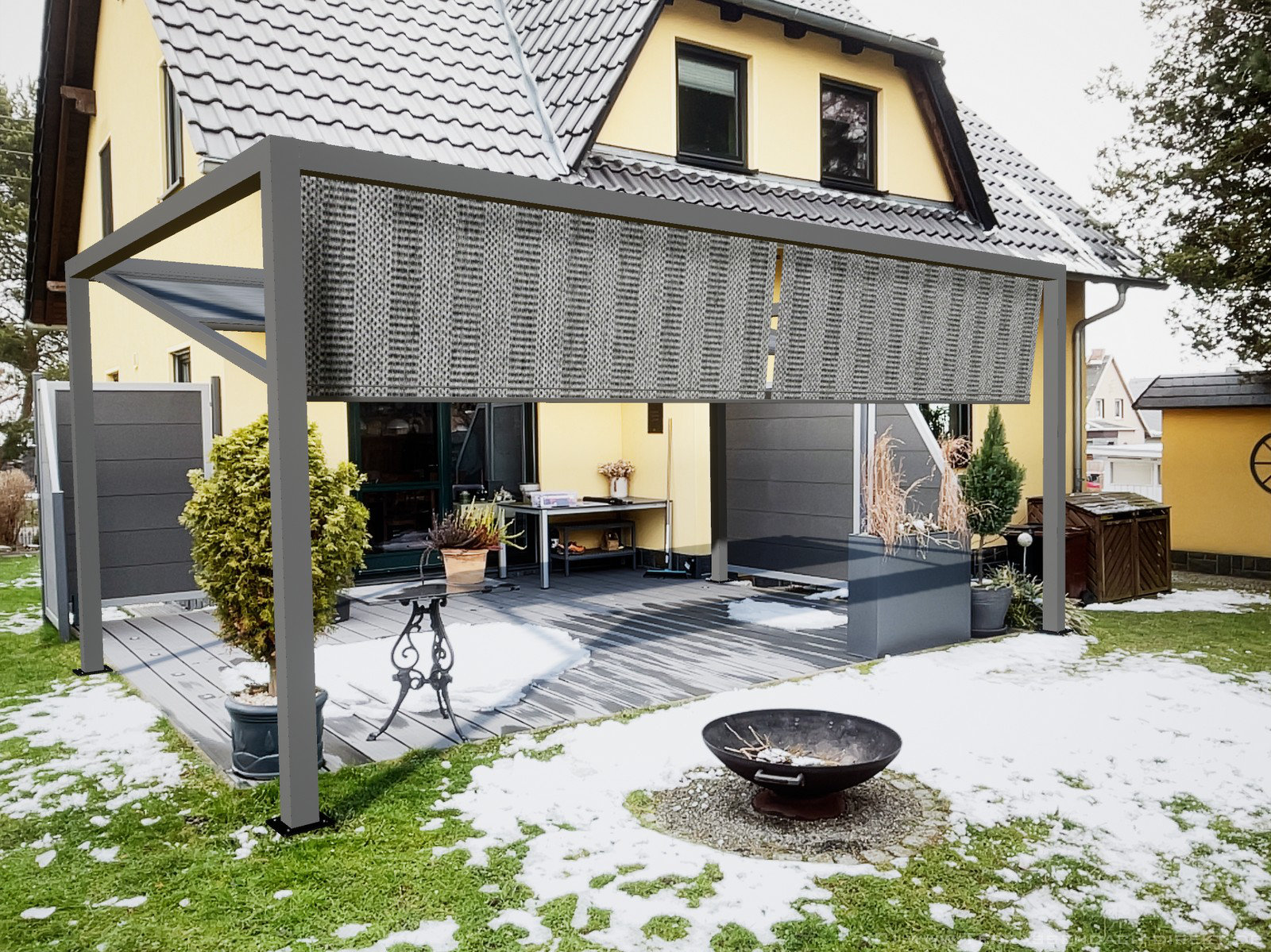

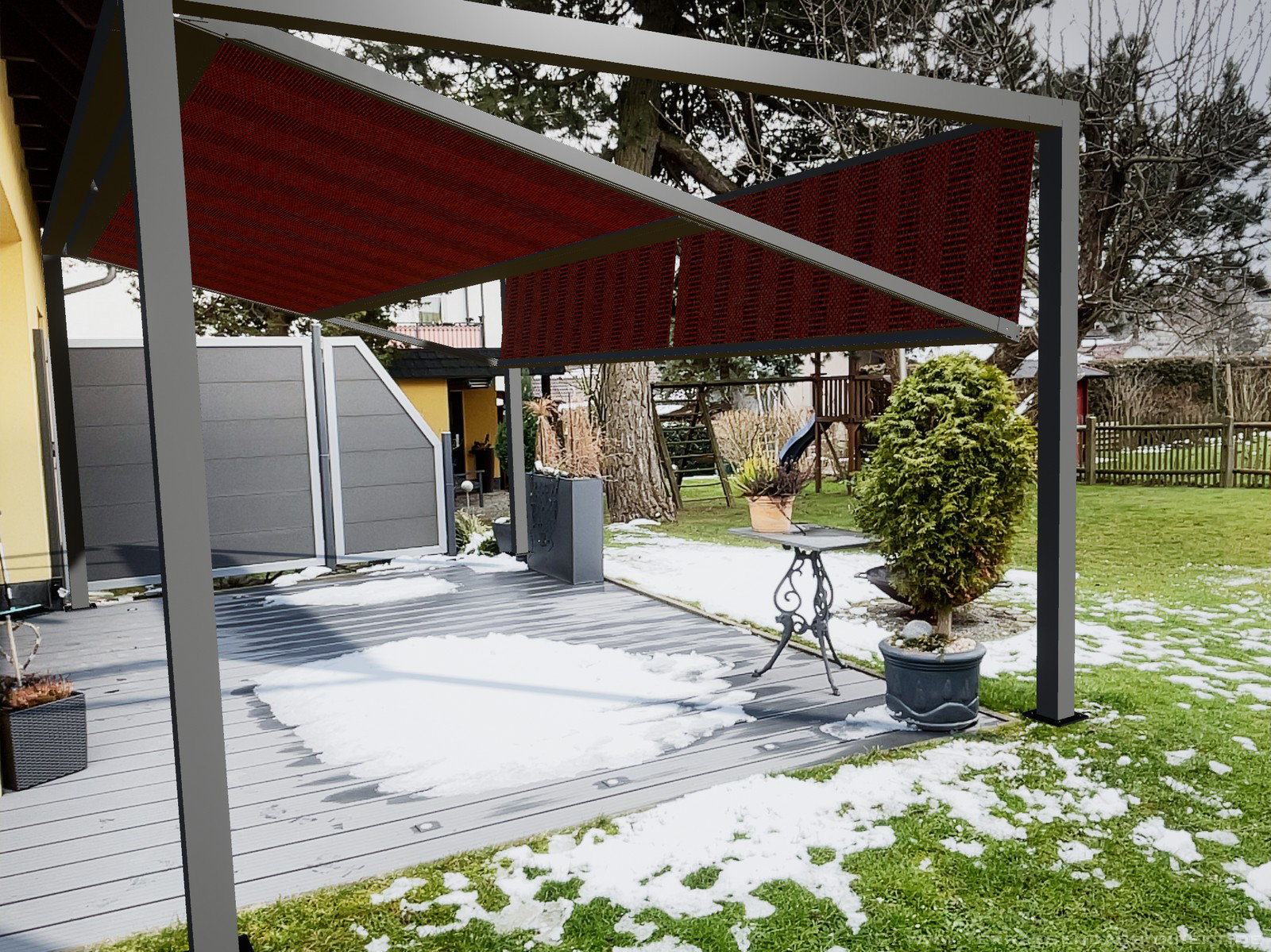

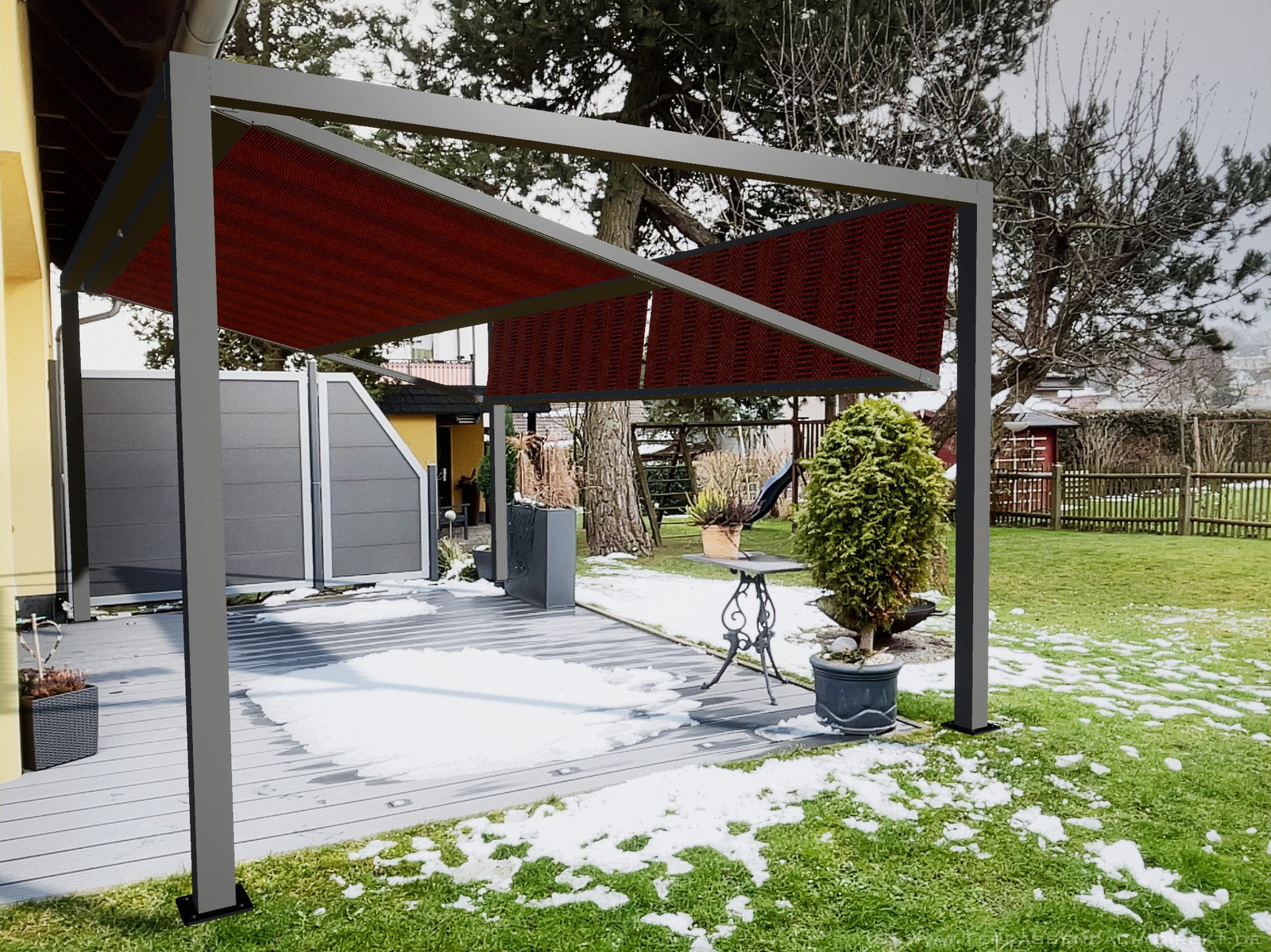

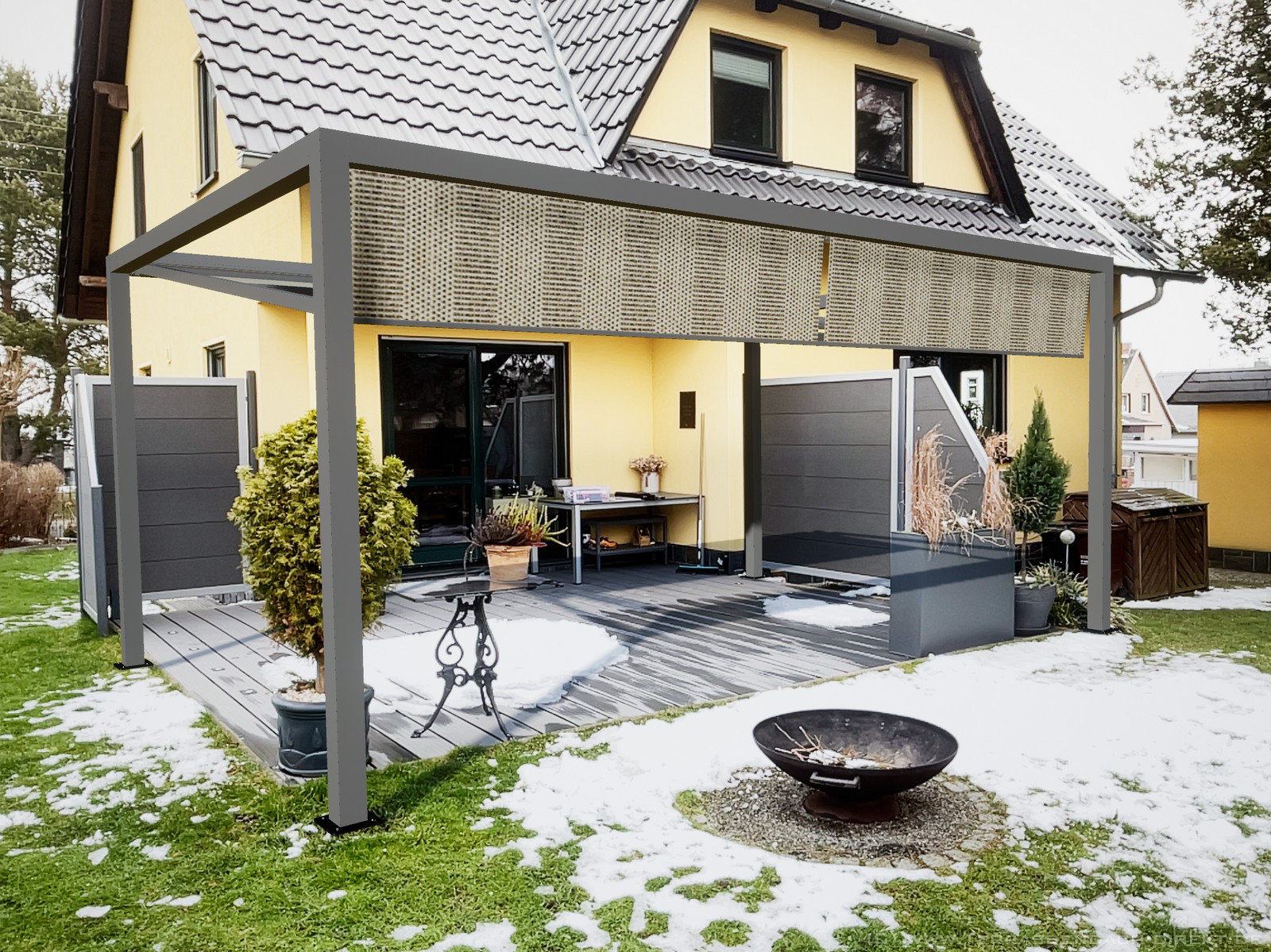

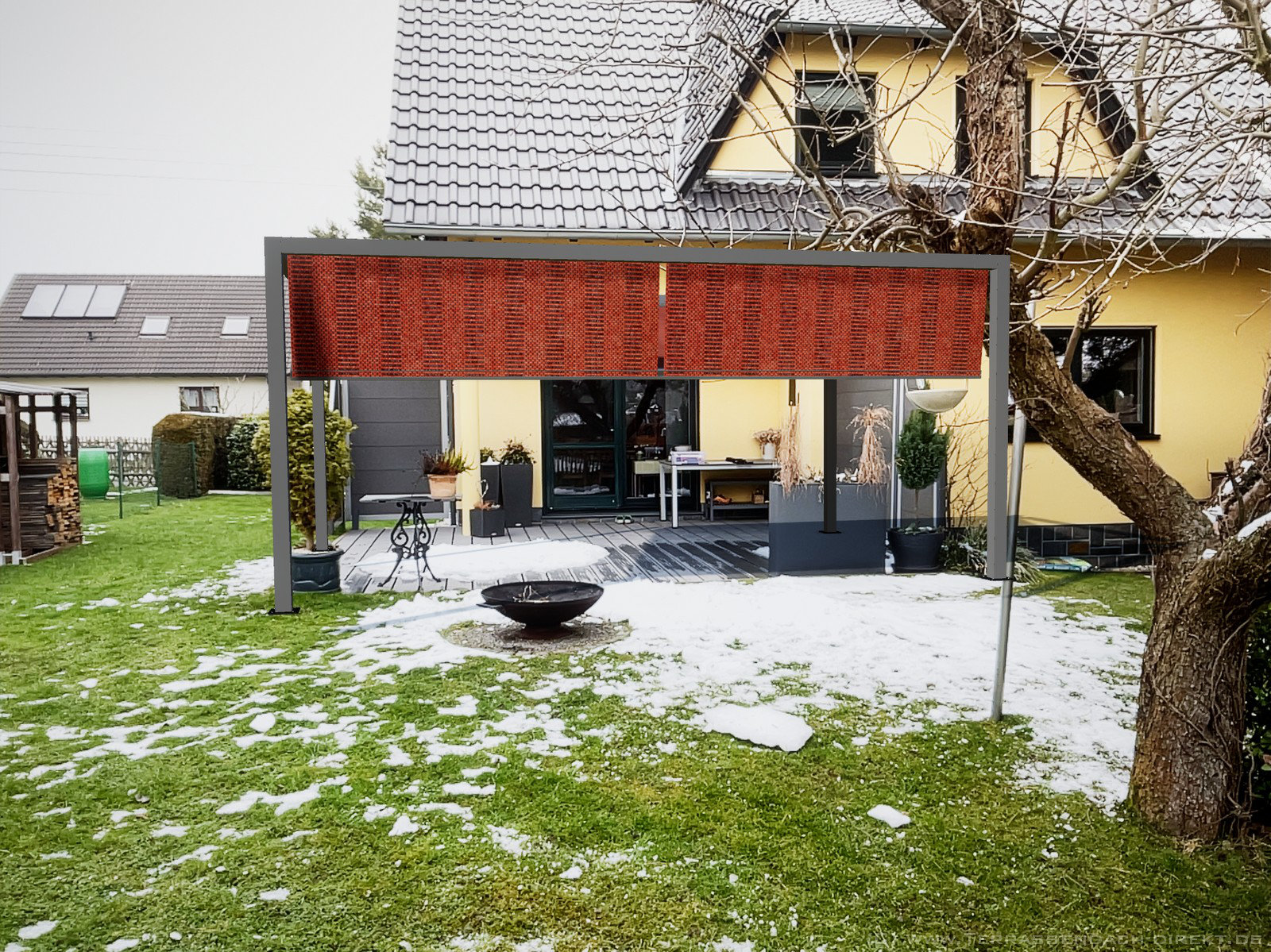

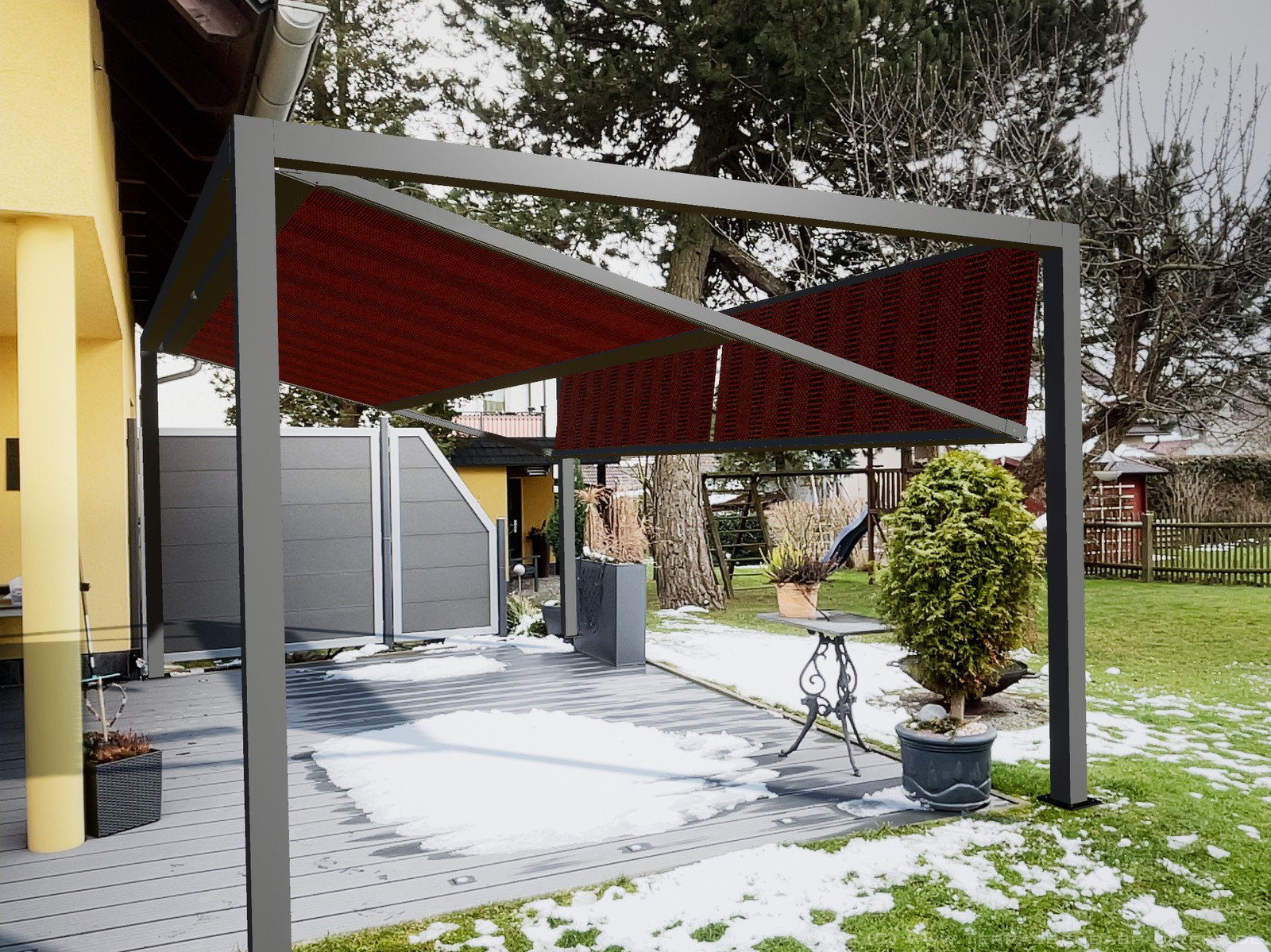

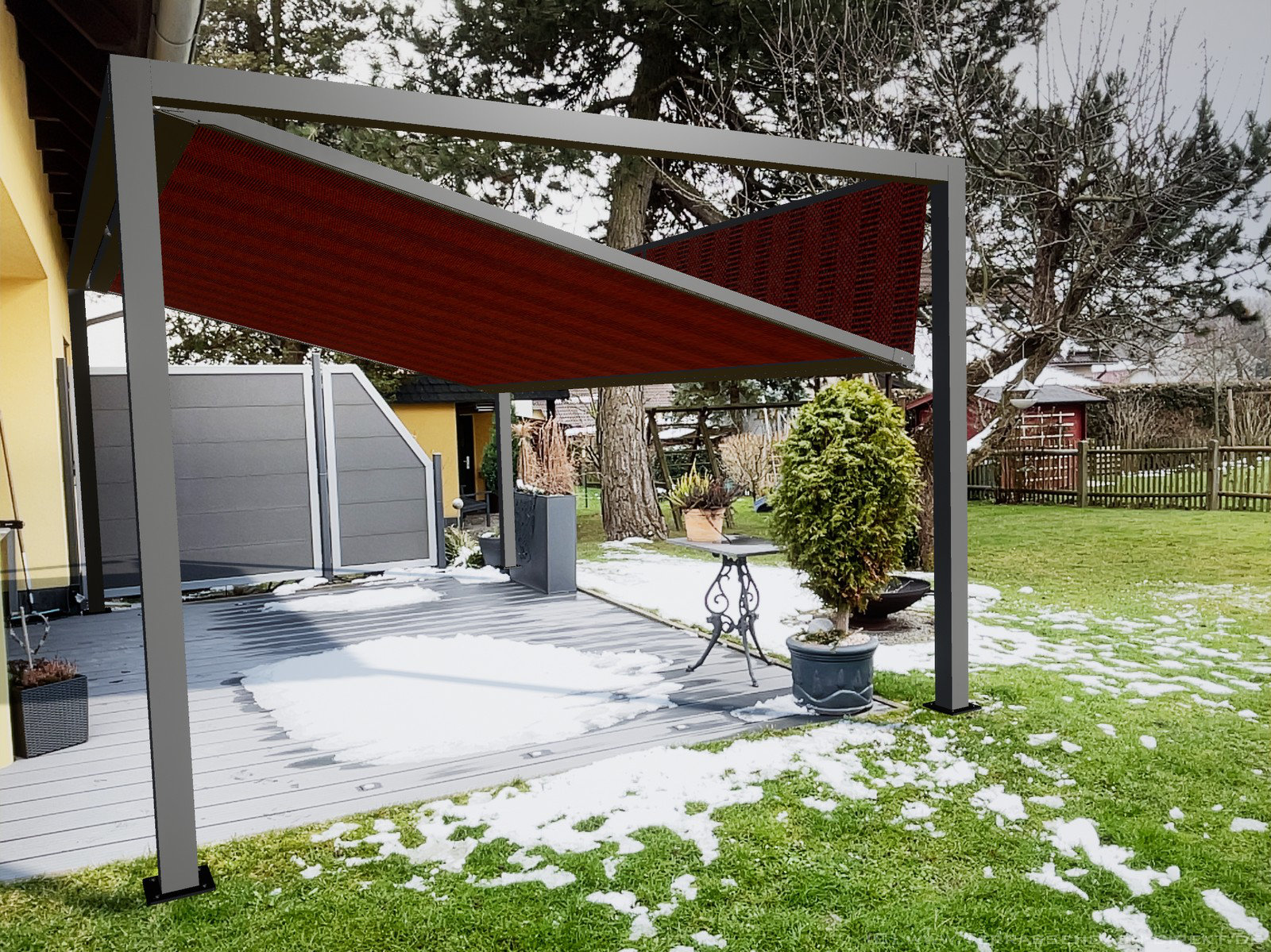

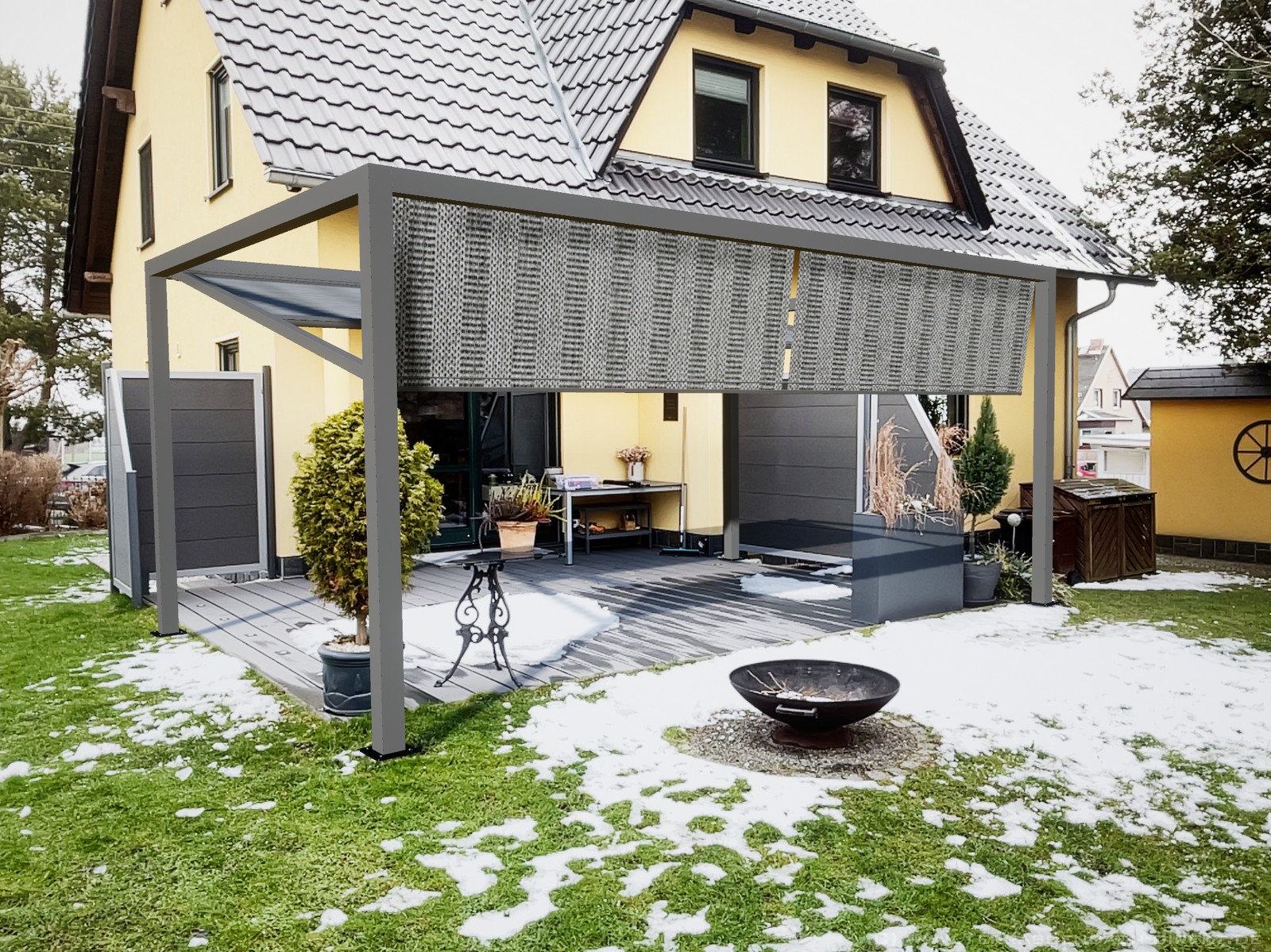

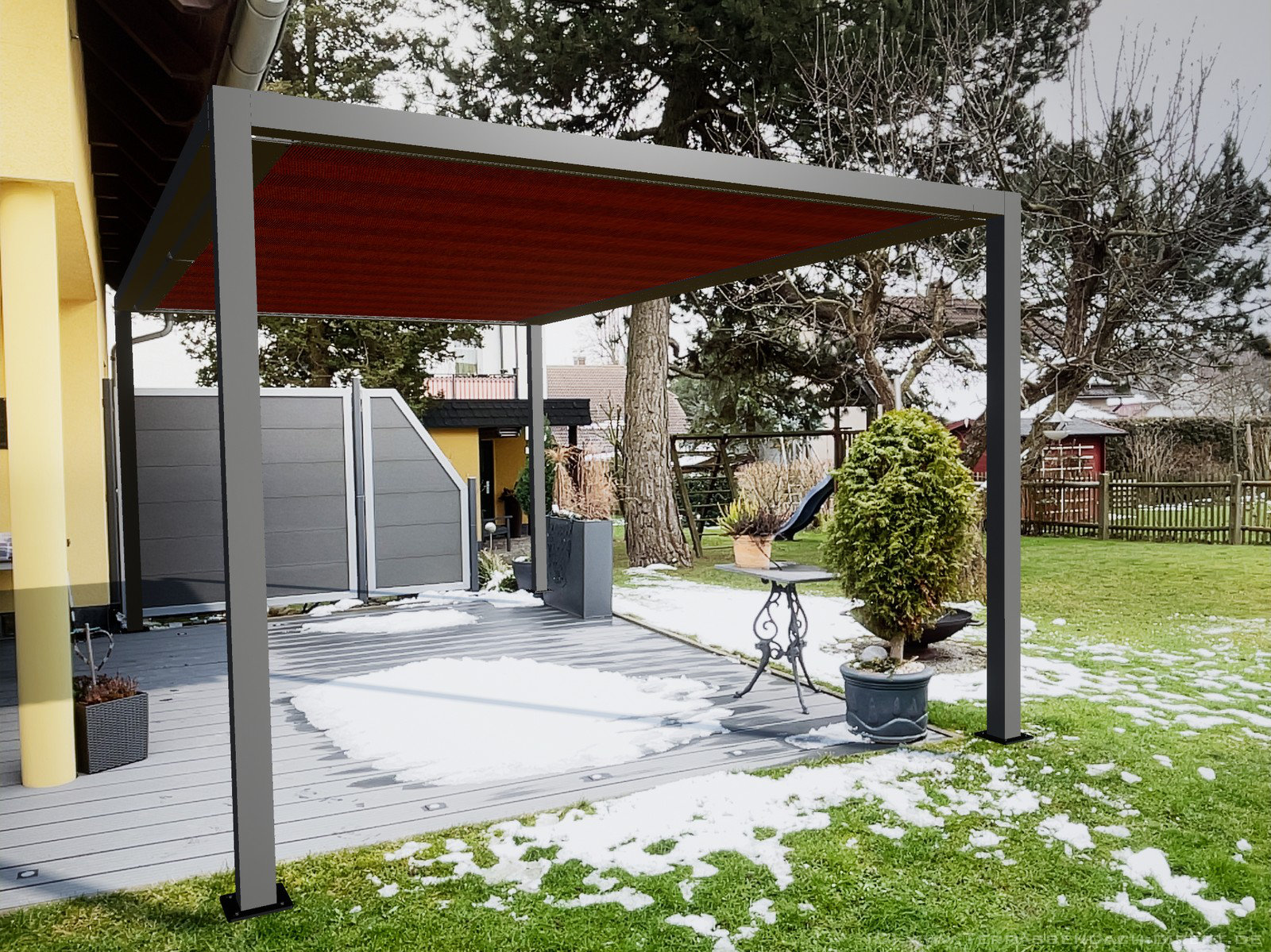

Hier sehen Sie ein paar Eindrücke aus der durchgeführten AR Simulation vor Ort. Auf der Terrasse sehen Sie sogar noch etwas Schnee liegen. Der Q.bus wirkt sehr realistisch, obwohl er tatsächlich nur als Augmented Reality existiert. Außerdem sehen Sie hier die Zeichnungen nach dem durchgeführtem Feinaufmaß vor Ort.



Projekt Q.Bus SZ mit 2 Senkrechtmarkisen SZ11 in Cernay


Vorher - Nachher

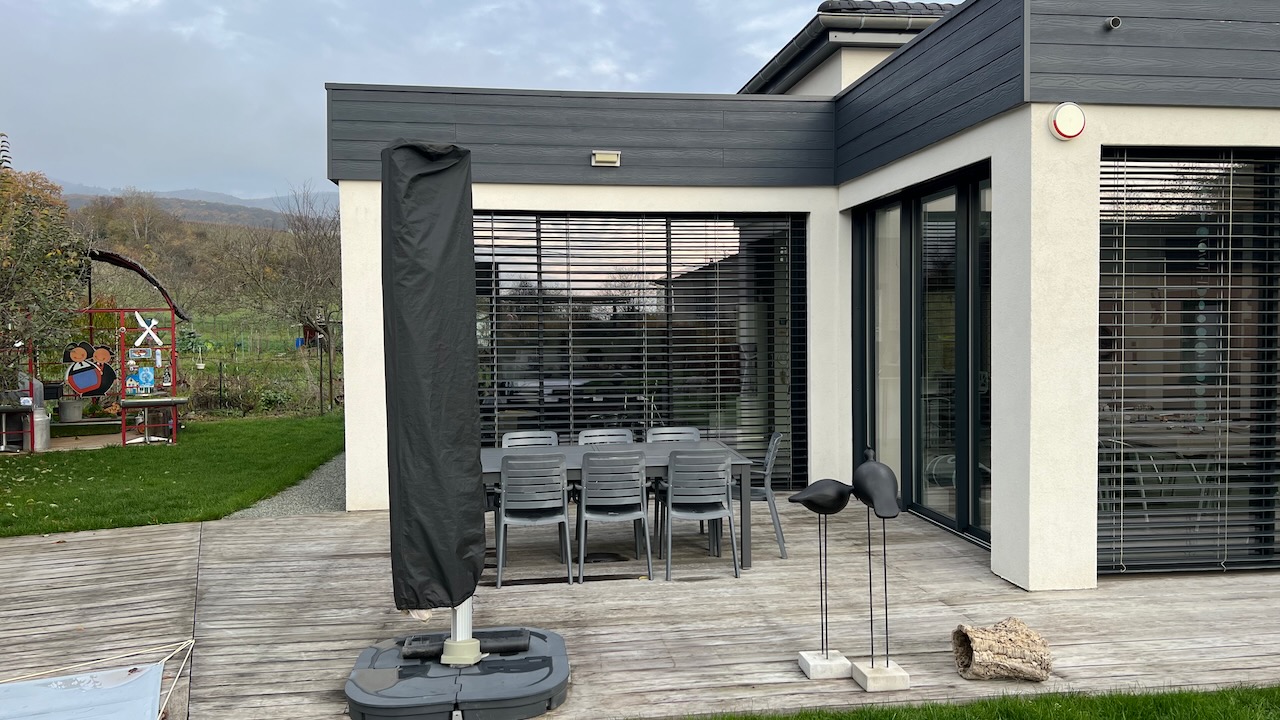

Terrasse ohne Q.Bus in Cernay vorher
Terrasse mit Q.Bus in Cernay nachher

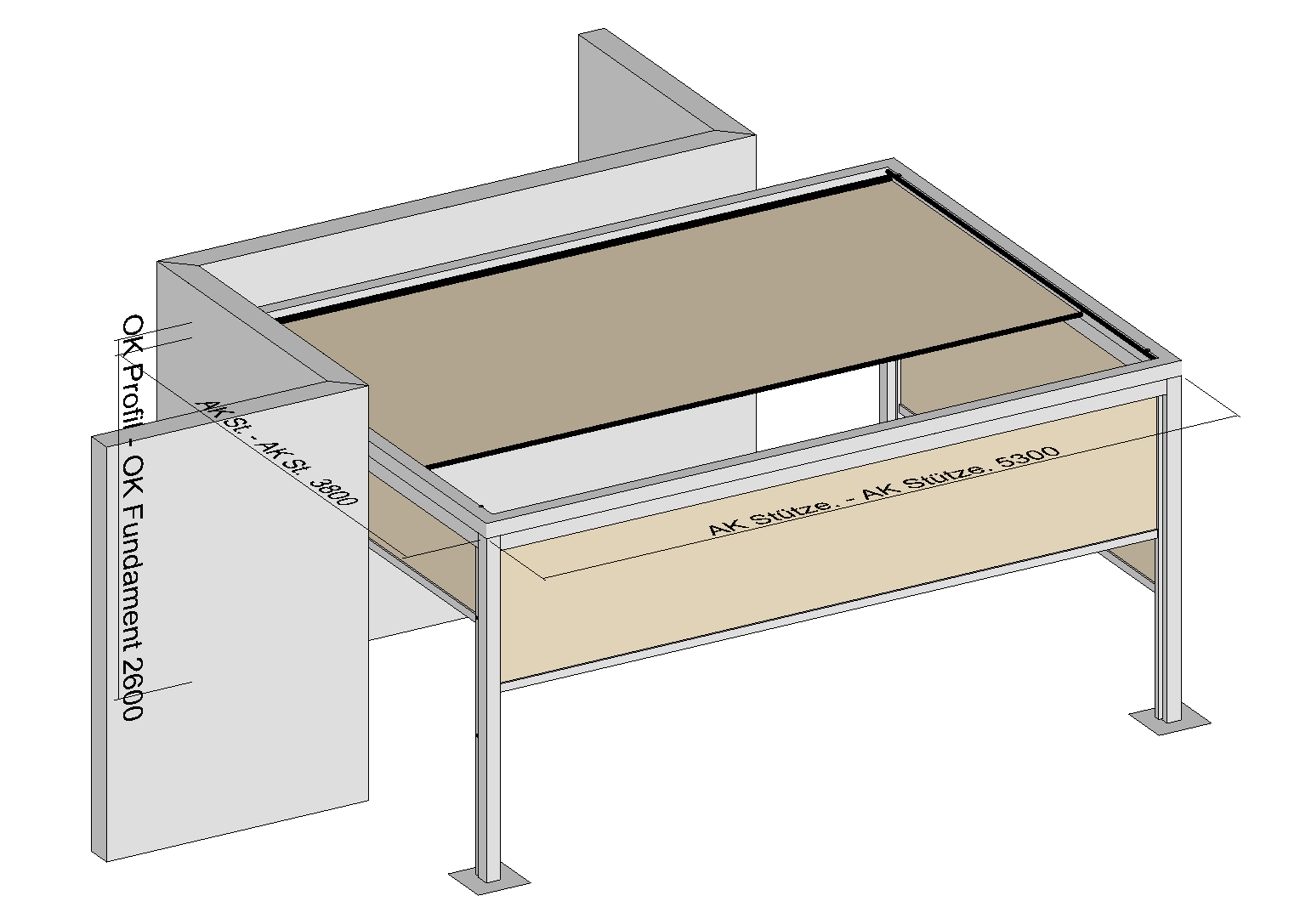

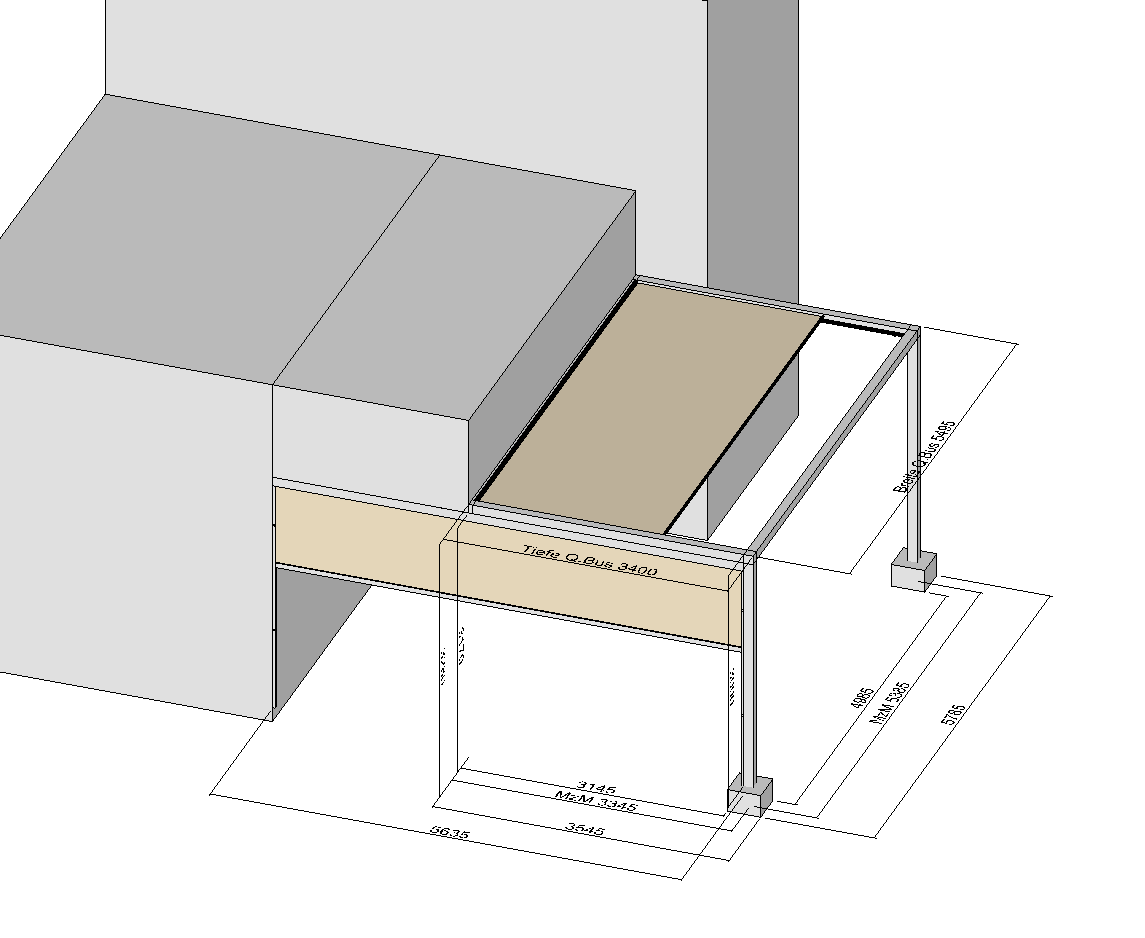

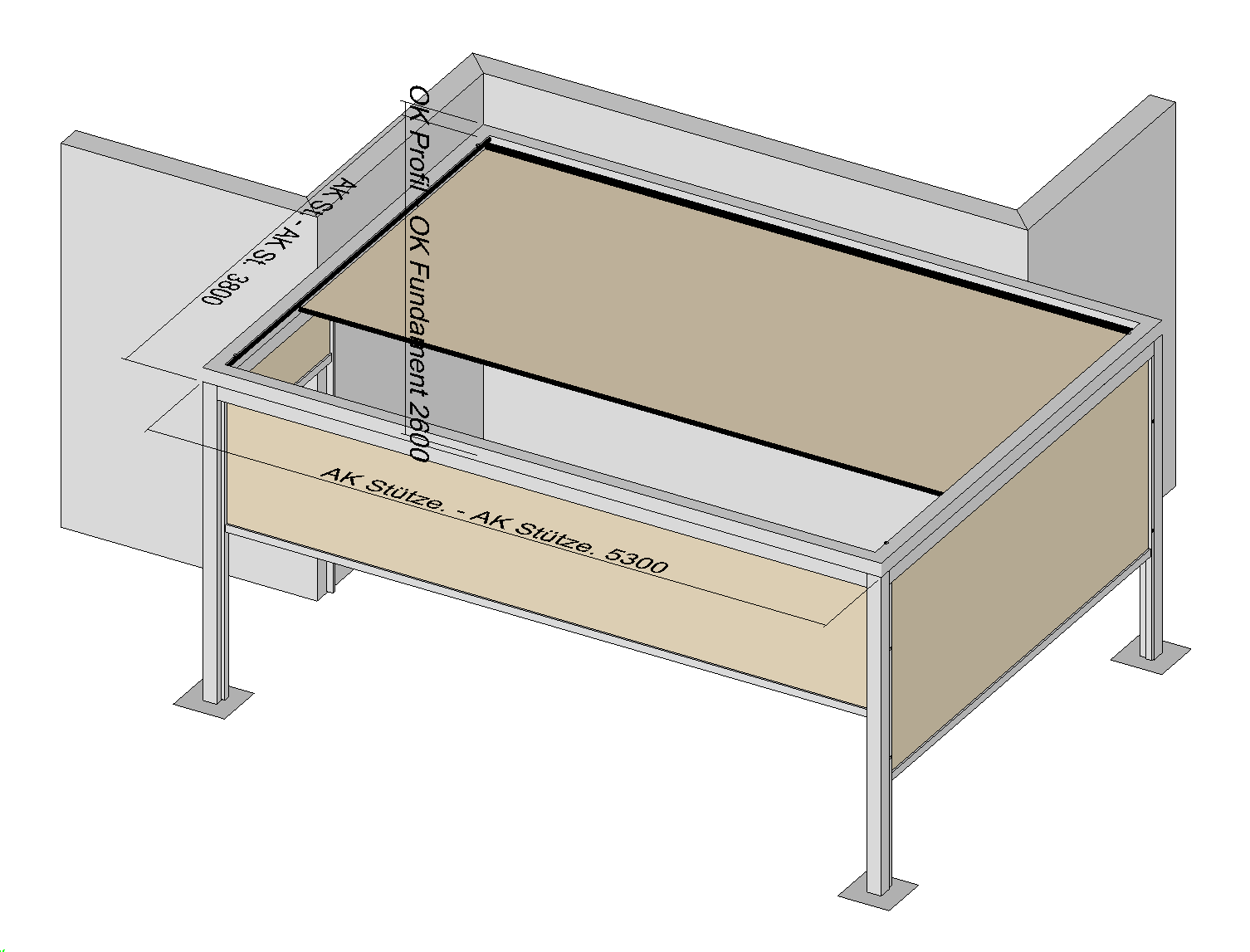

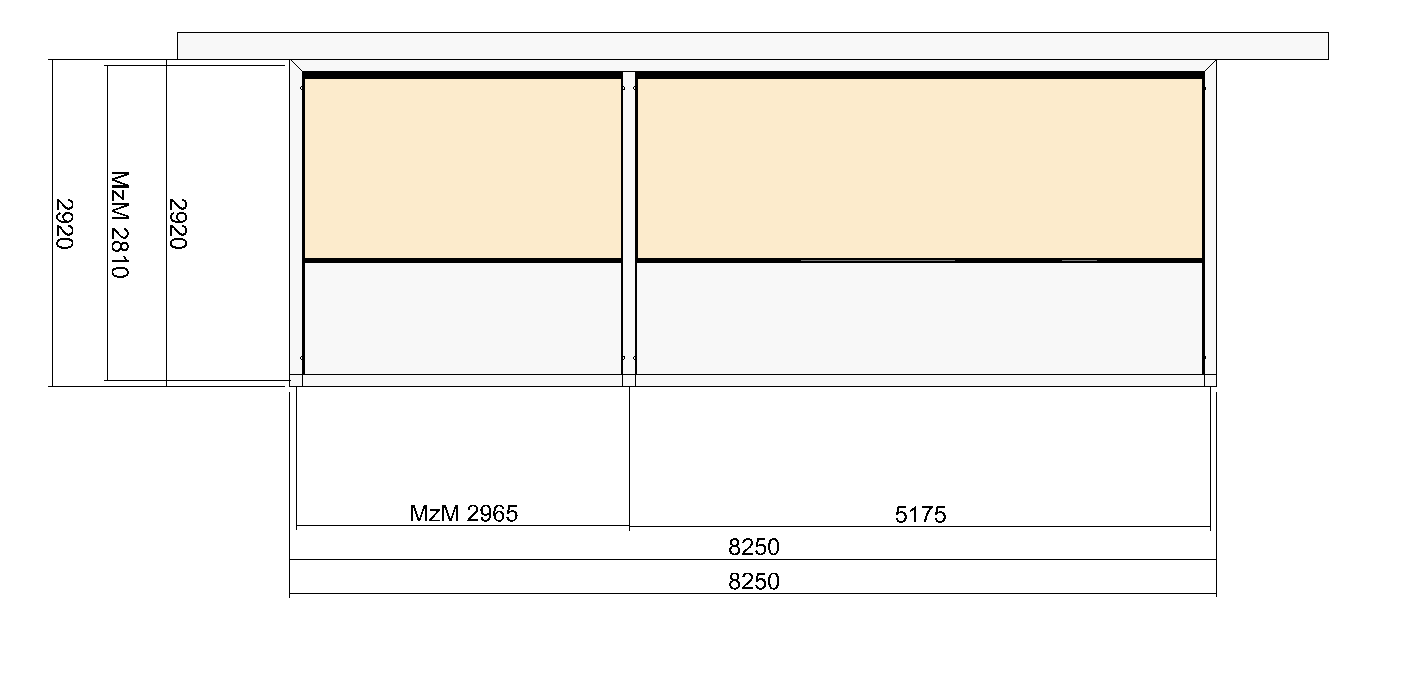

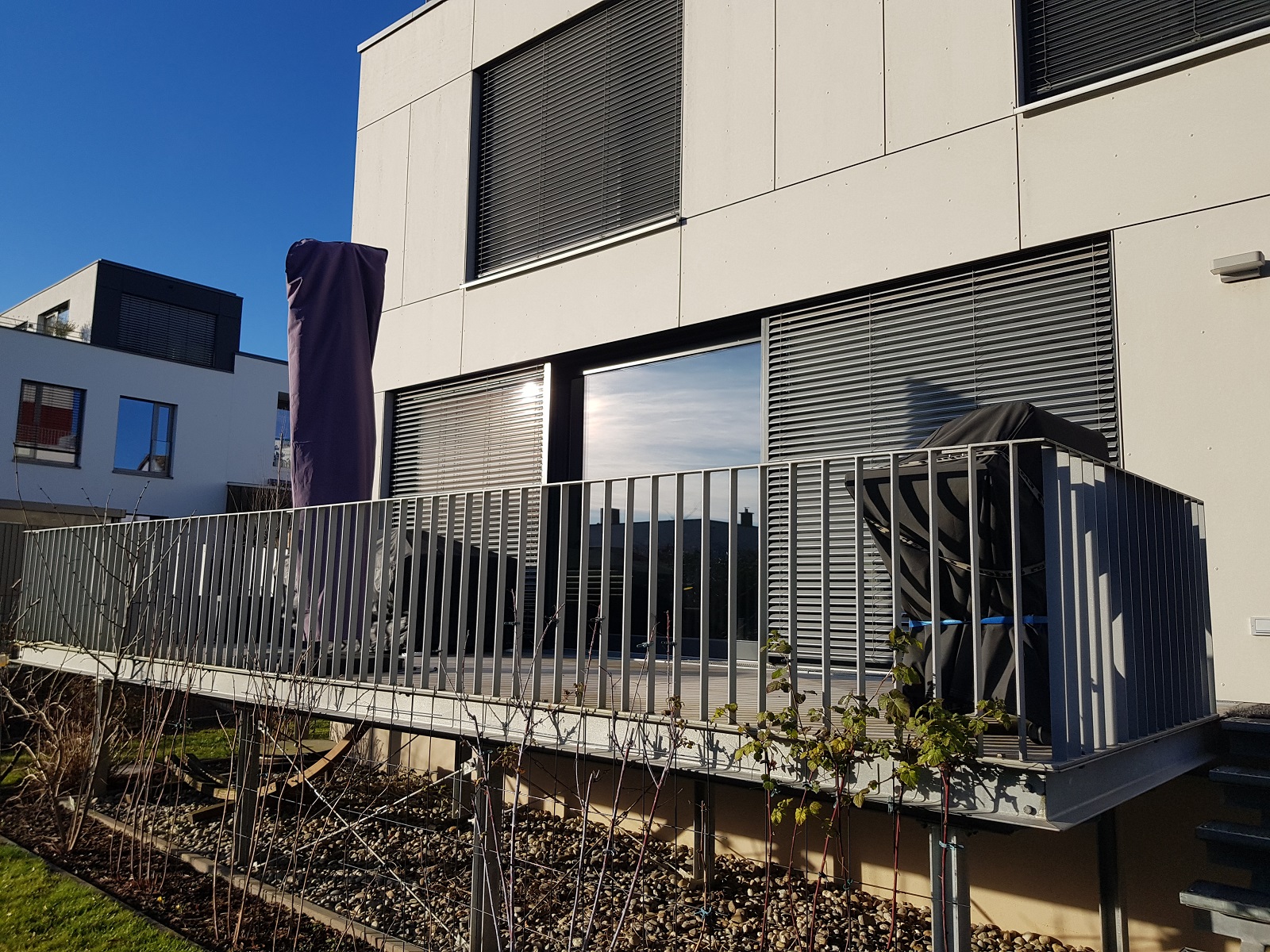

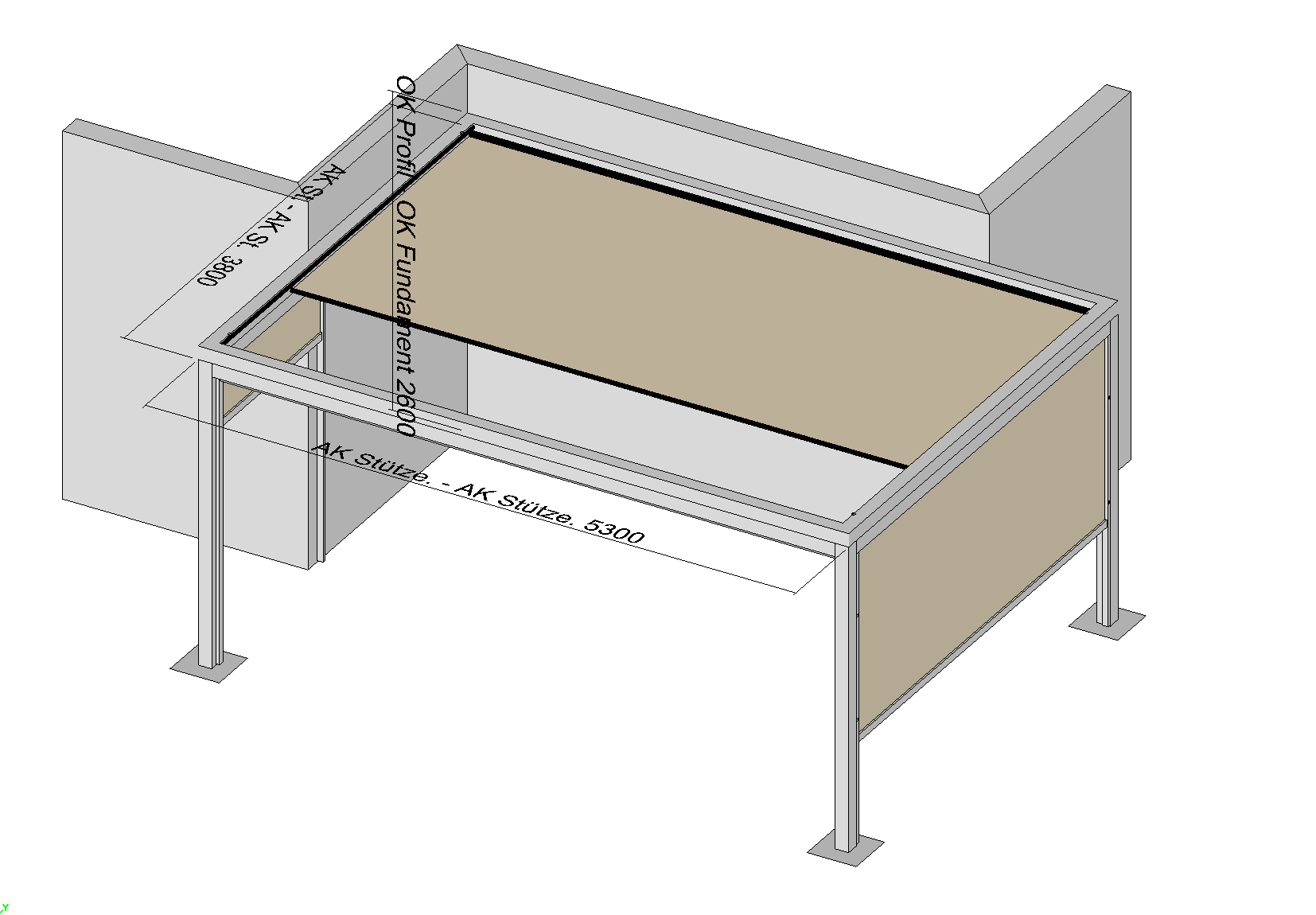

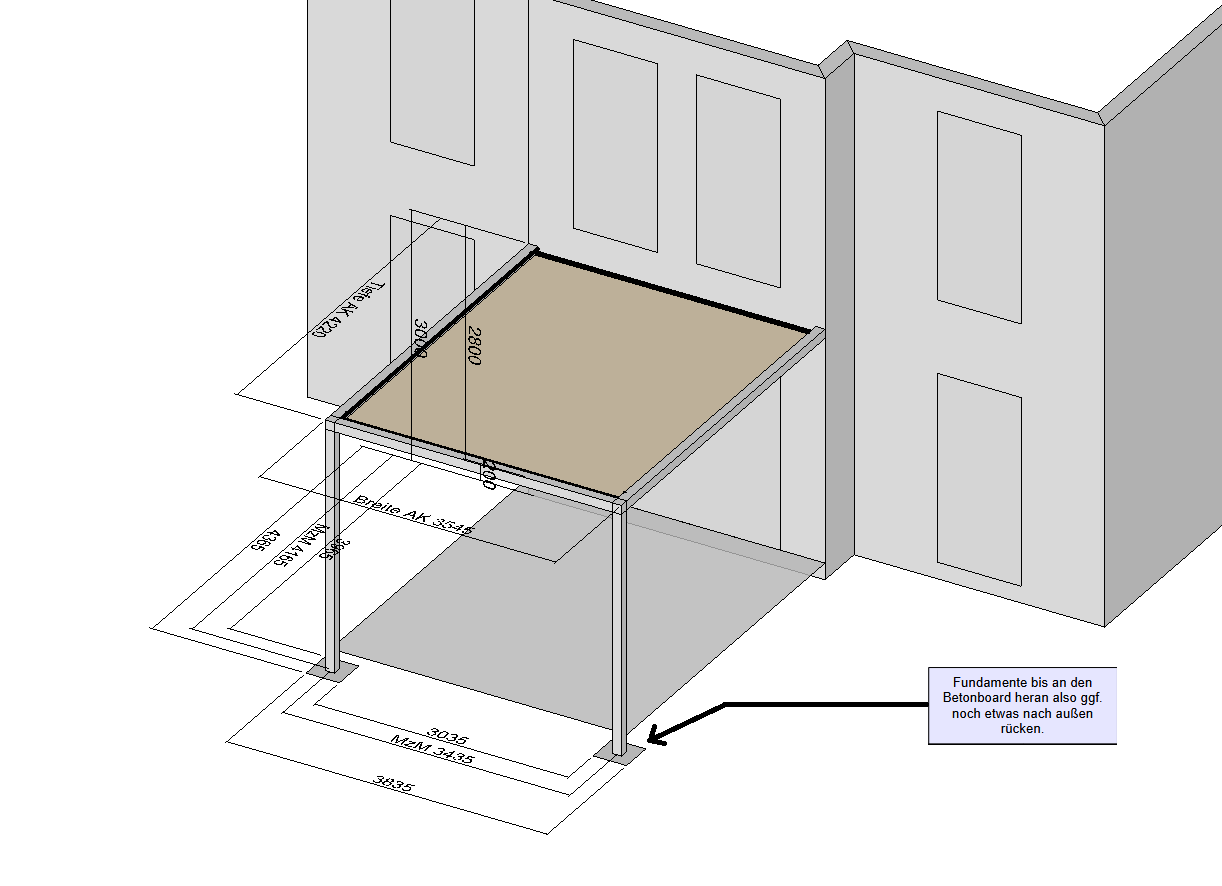

Projekt Planung Q.Bus angekoppelt an Balkonplatte


Die Voraussetzungen für die Integration eines Q.Bus ans Haus sind natürlich von Haus zu Haus unterschiedlich.

In diesem Fall sehen Sie ein Haus mit integriertem Balkon bzw einer Betonplatte, an welcher der Q.Bus angebunden werden soll. Um den seitlichen Sonnen- und Windschutz zu gewährleisten, muss die seitliche Solaroll SZ11 Senkrechtmarkise mit ZIP System natürlich weiter bis zum Ende der Balkonplatte an die Hauswand geführt werden.

Hier sehen Sie Fotos und unseren Entwurf dazu. Das Projekt wird zwischenzeitlich umgesetzt. Wenn alles fertig ist, hoffen wir Ihnen auch die Fotos vom fertigen Projekt zeigen zu können.

Gern unterstützen wir Sie auch bei etwas komplizierteren Bausituationen. Wir freuen uns auf Ihre Anfrage.
Dafür benötigen wir nach Möglichkeit ein zwei Fotos von der vorhandenen Bausituation und eine kleine Skizze mit den groben Maßen, damit wir uns eine Vorstellung machen können.

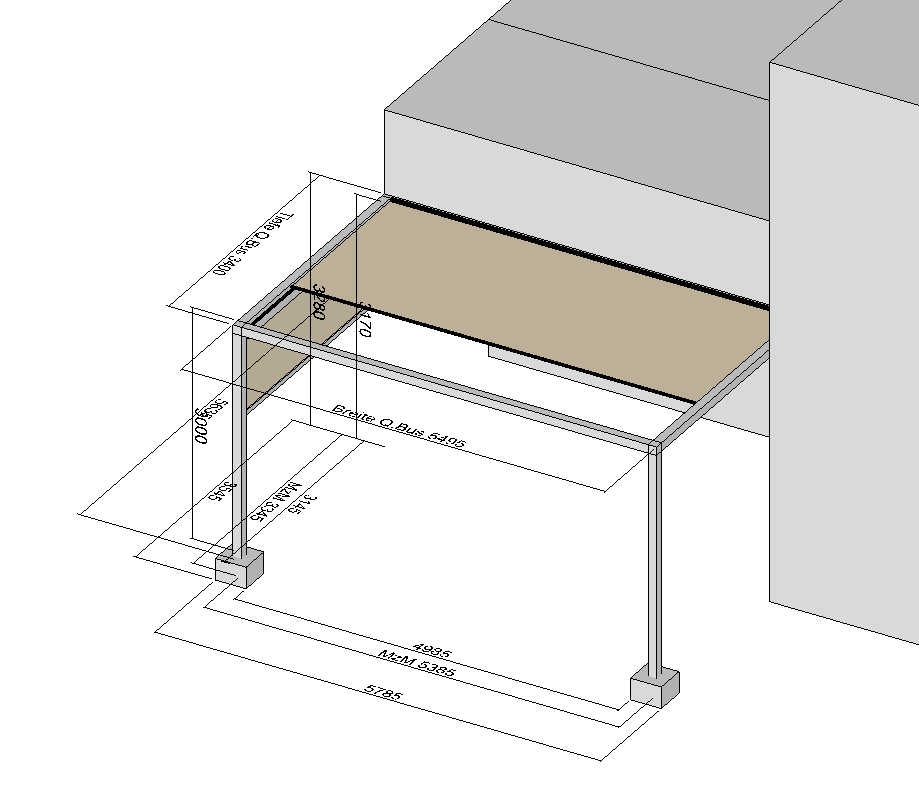

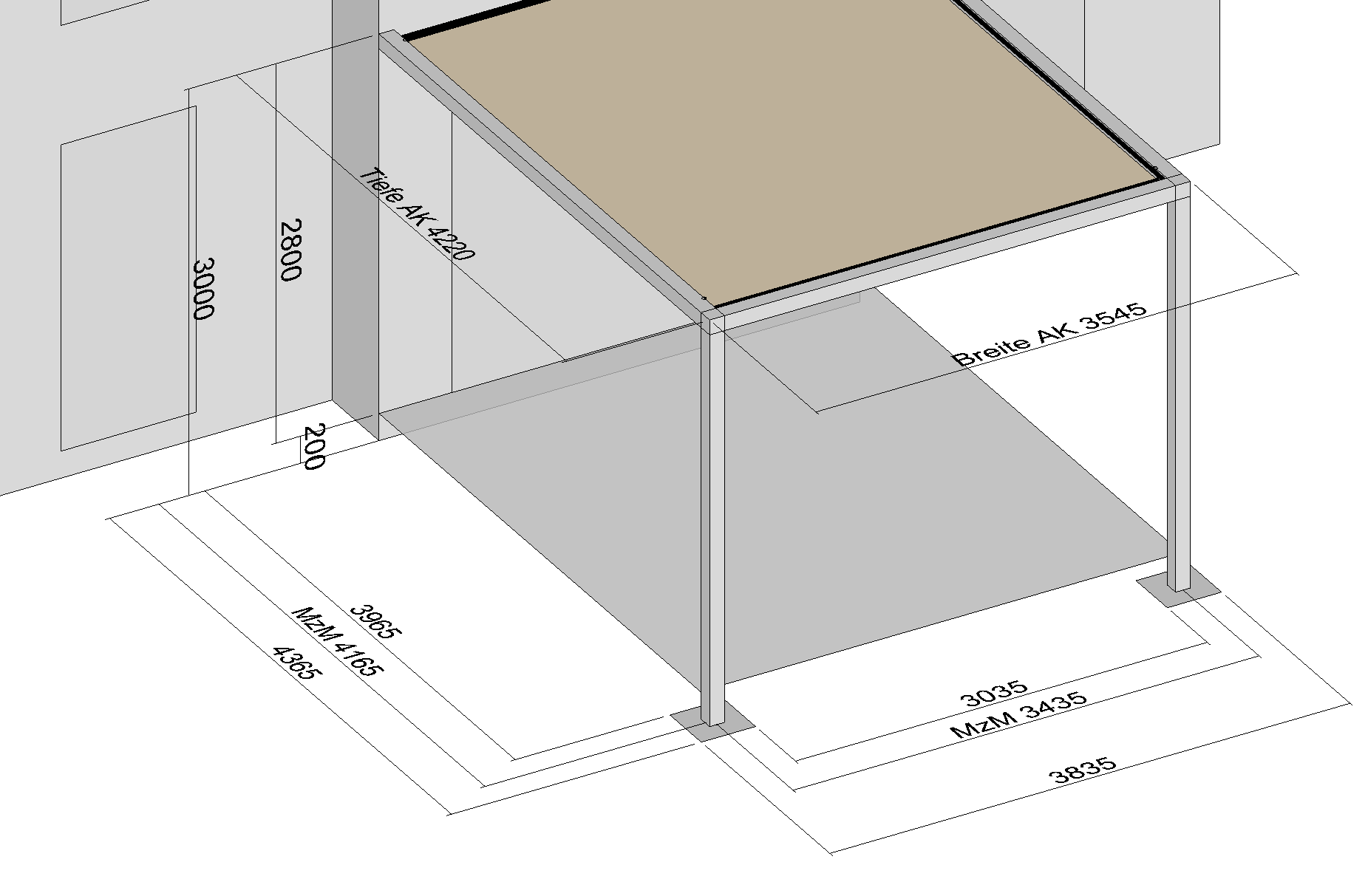

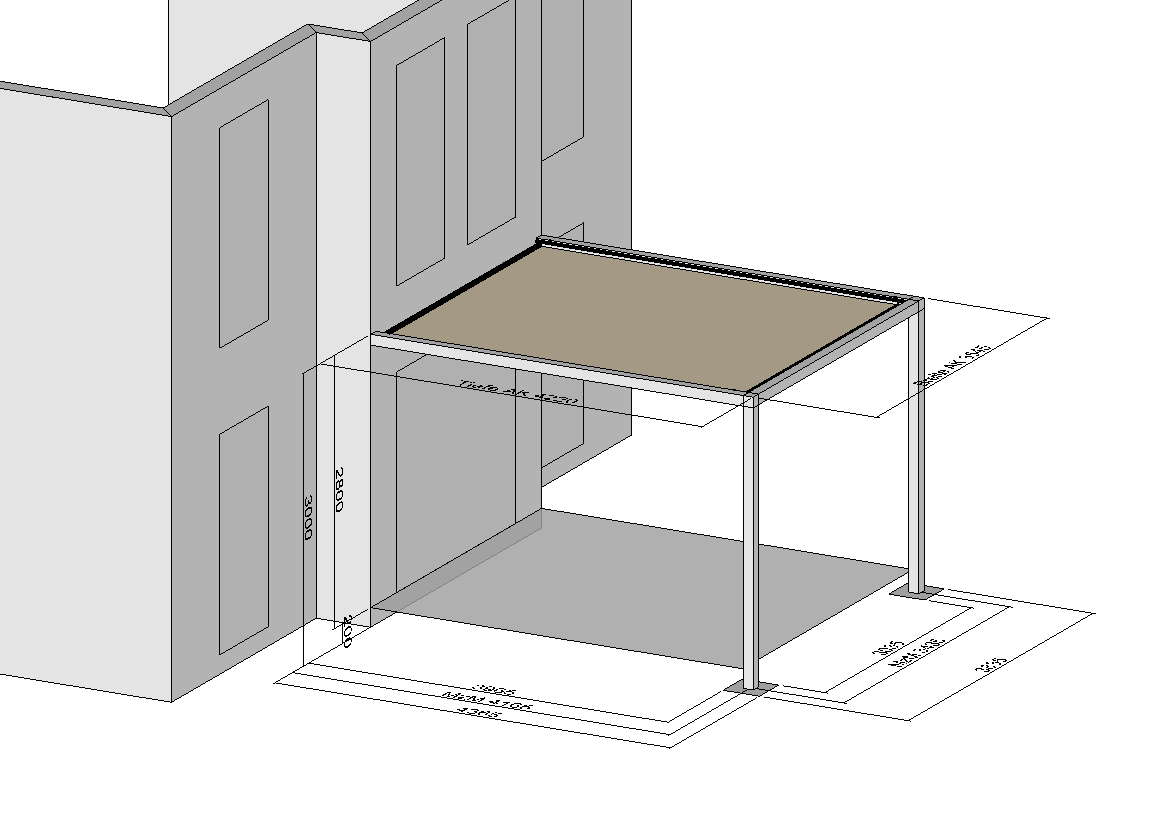

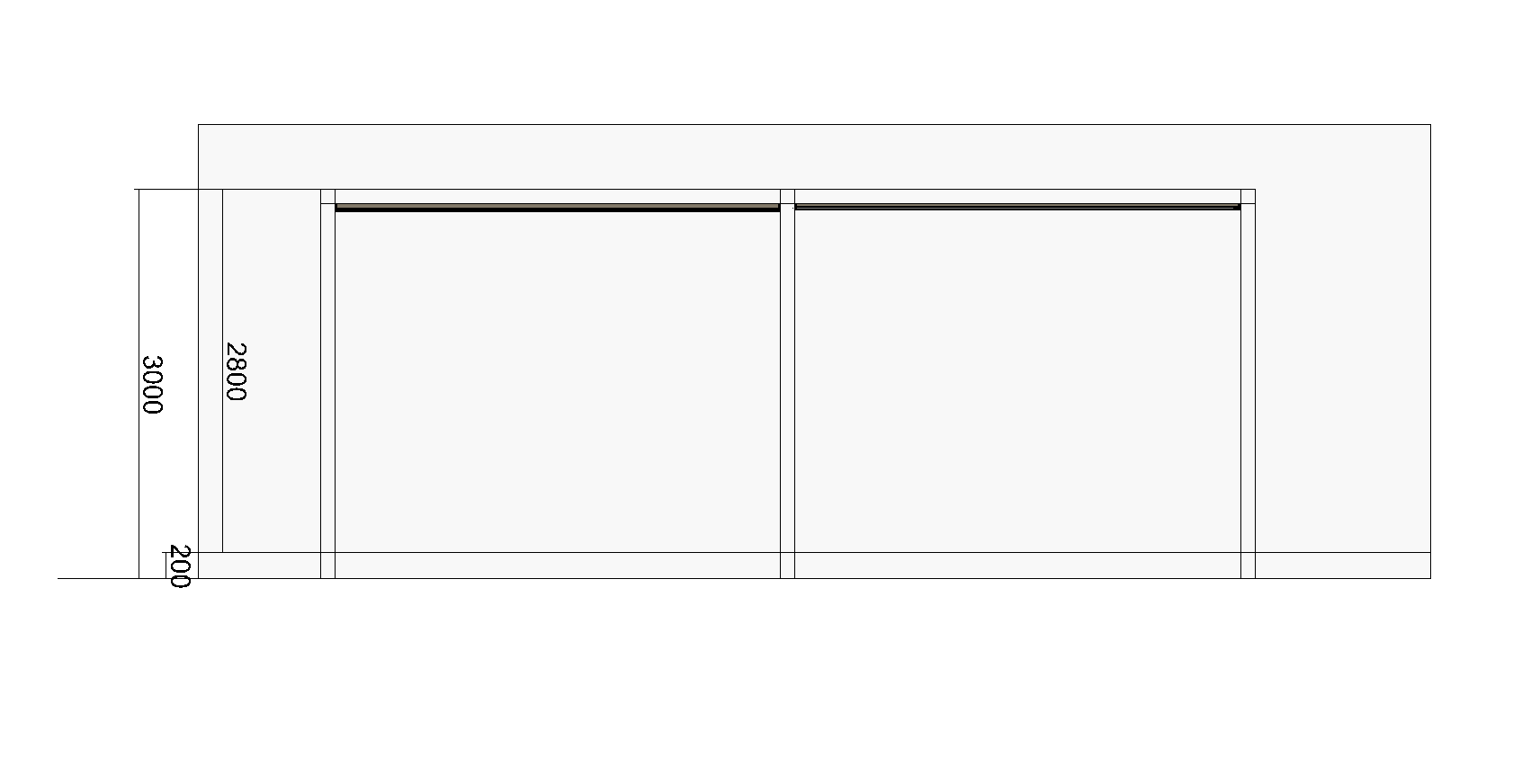

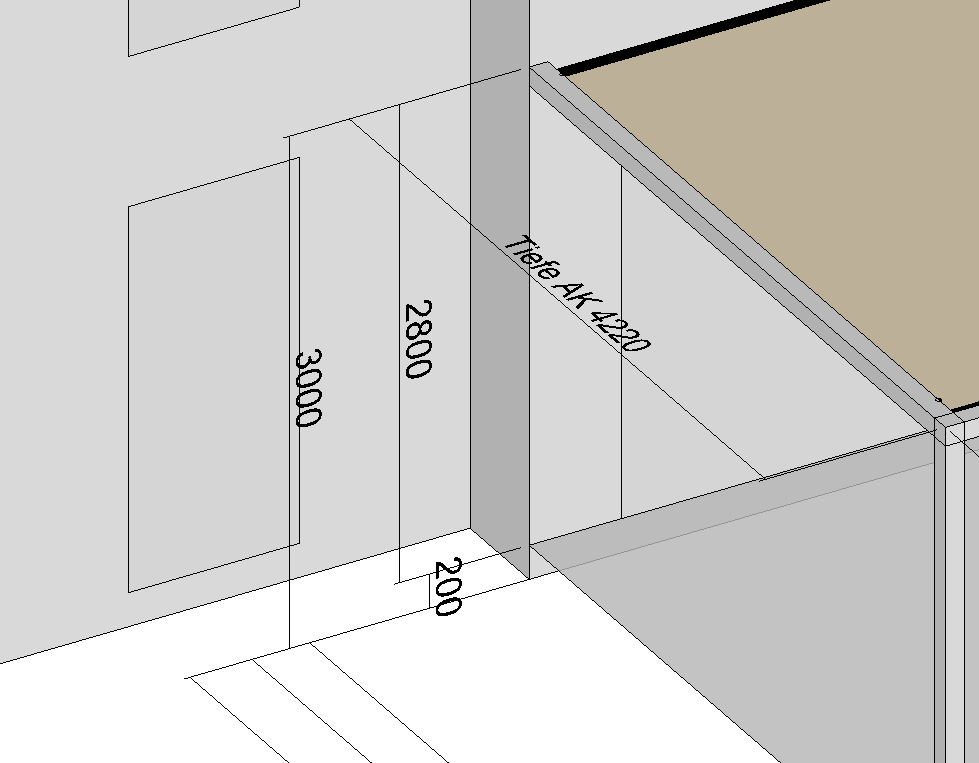

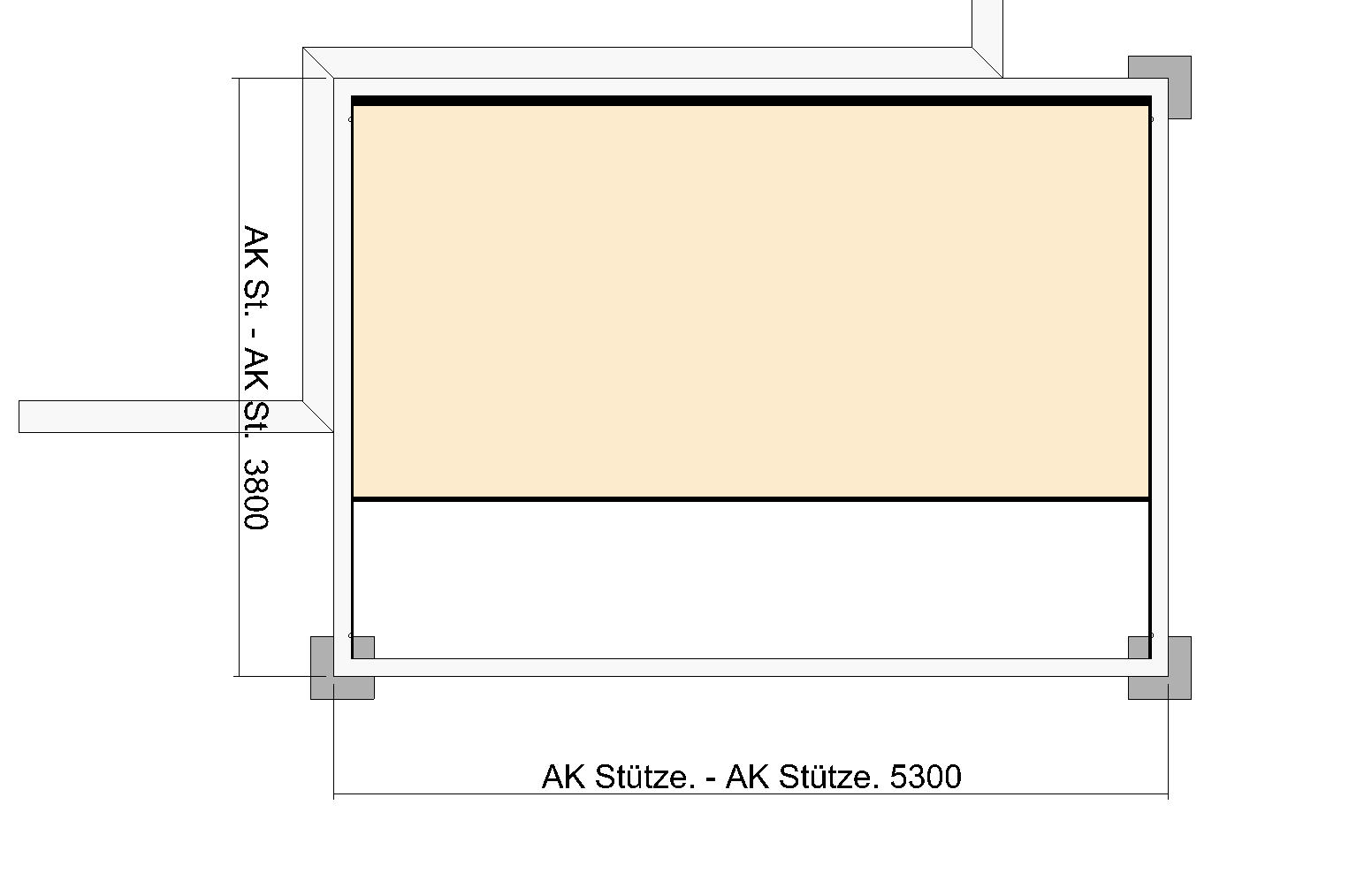

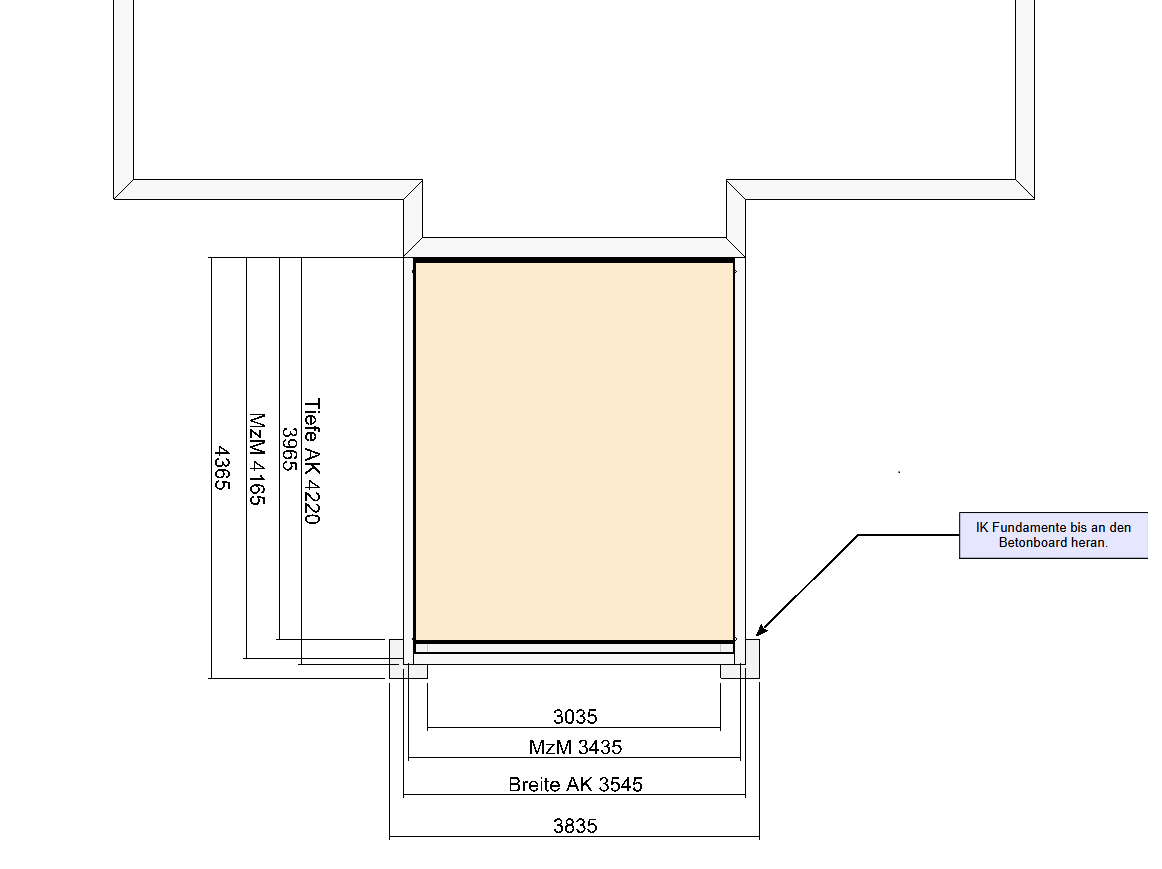

Q.Bus Planung in Ahrensfelde

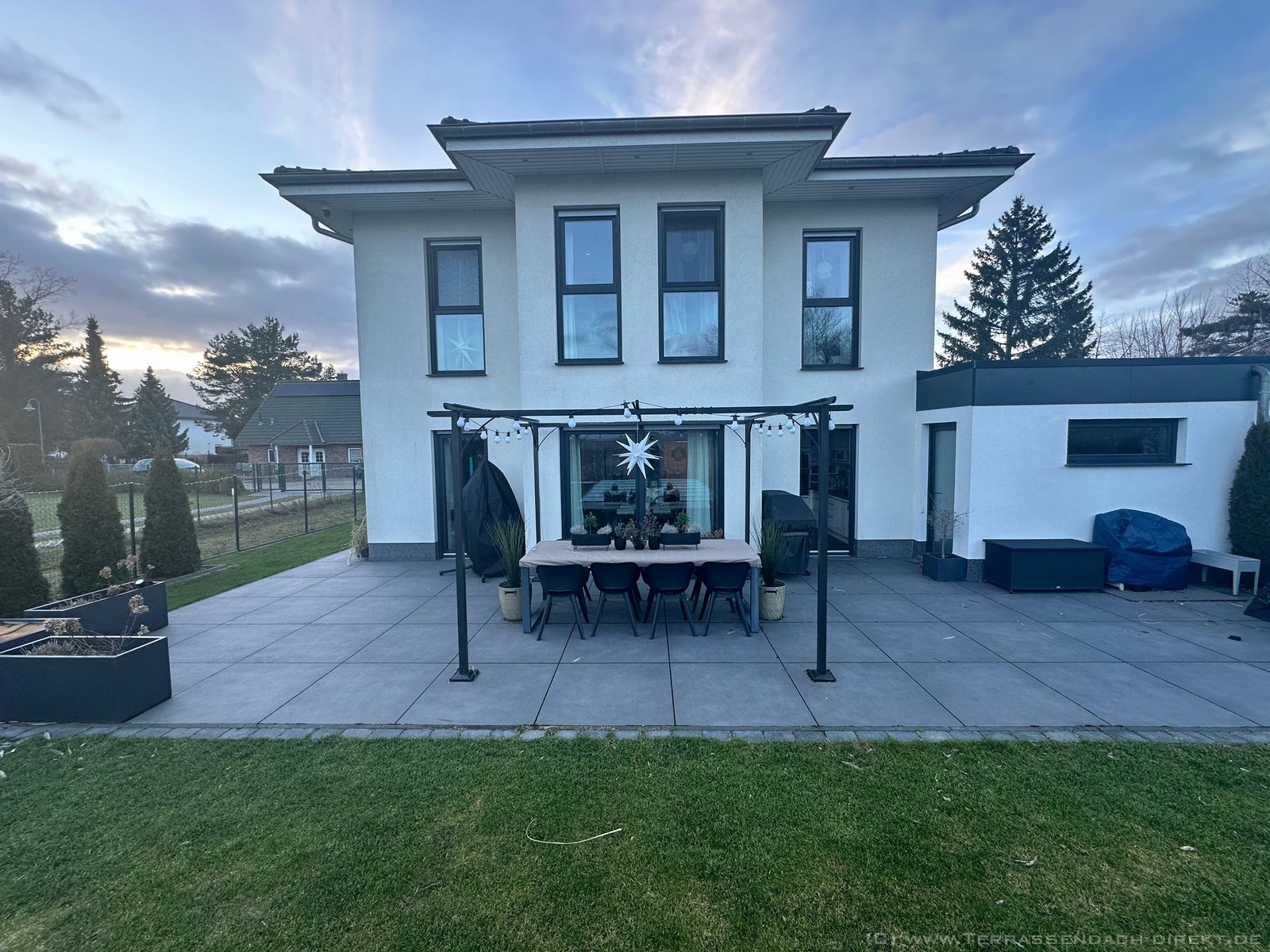

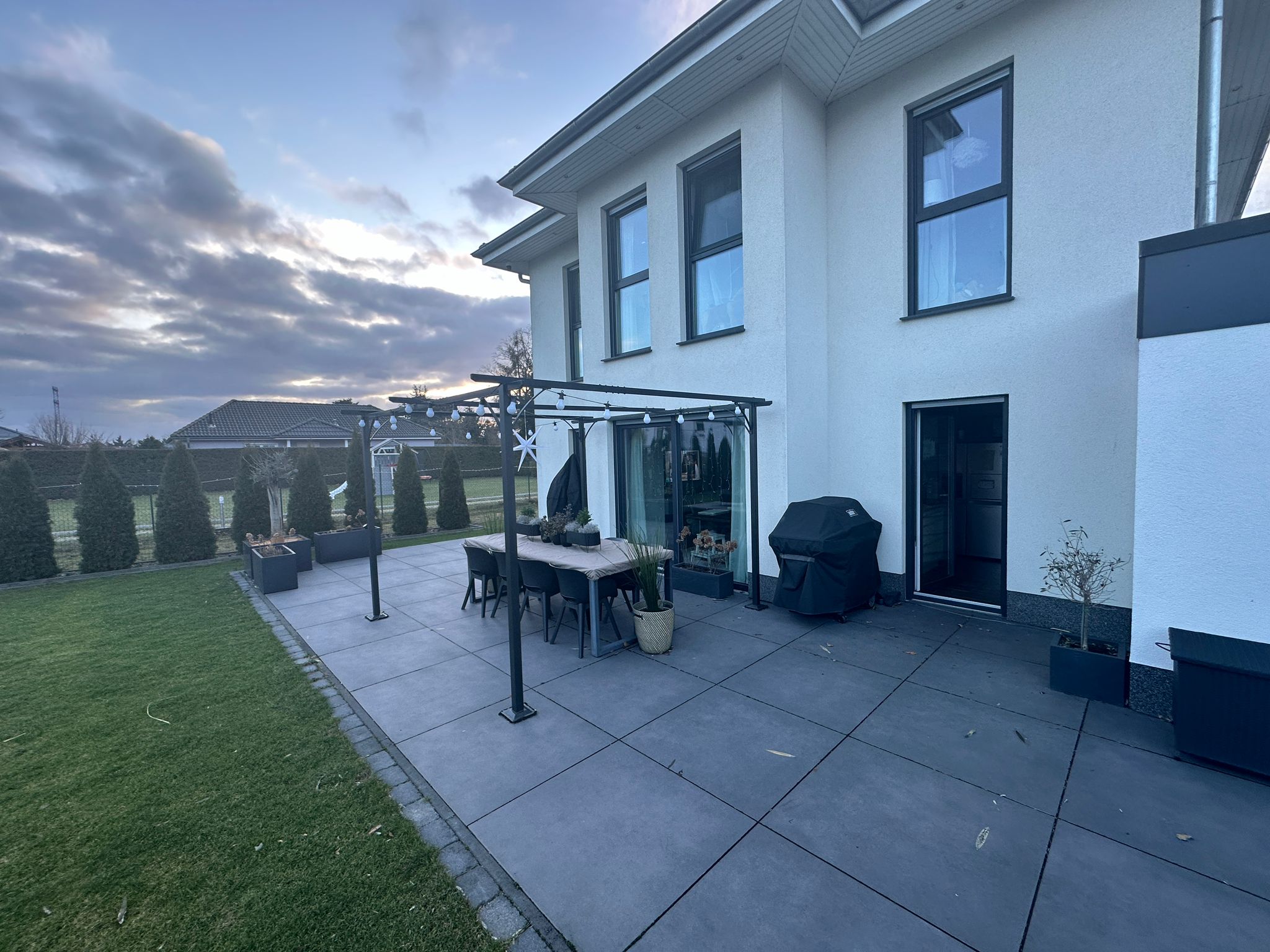

Diesen Q.bus in Wandanschluss Ausführung planen wir gerade für einen Kunden in Ahrensfelde bei Berlin. Montiert wird er am Erker einer modernen Stadtvilla dafür kommt ein Wandanschlussprofil zum Einsatz. Die Füße stehen außerhalb der Terrasse und werden um 200 mm versenkt. Die Montage erfolgt im März 2024 durch unseren Montagepartner MSG Aluminium Bauelemente GmbH aus Magdeburg.

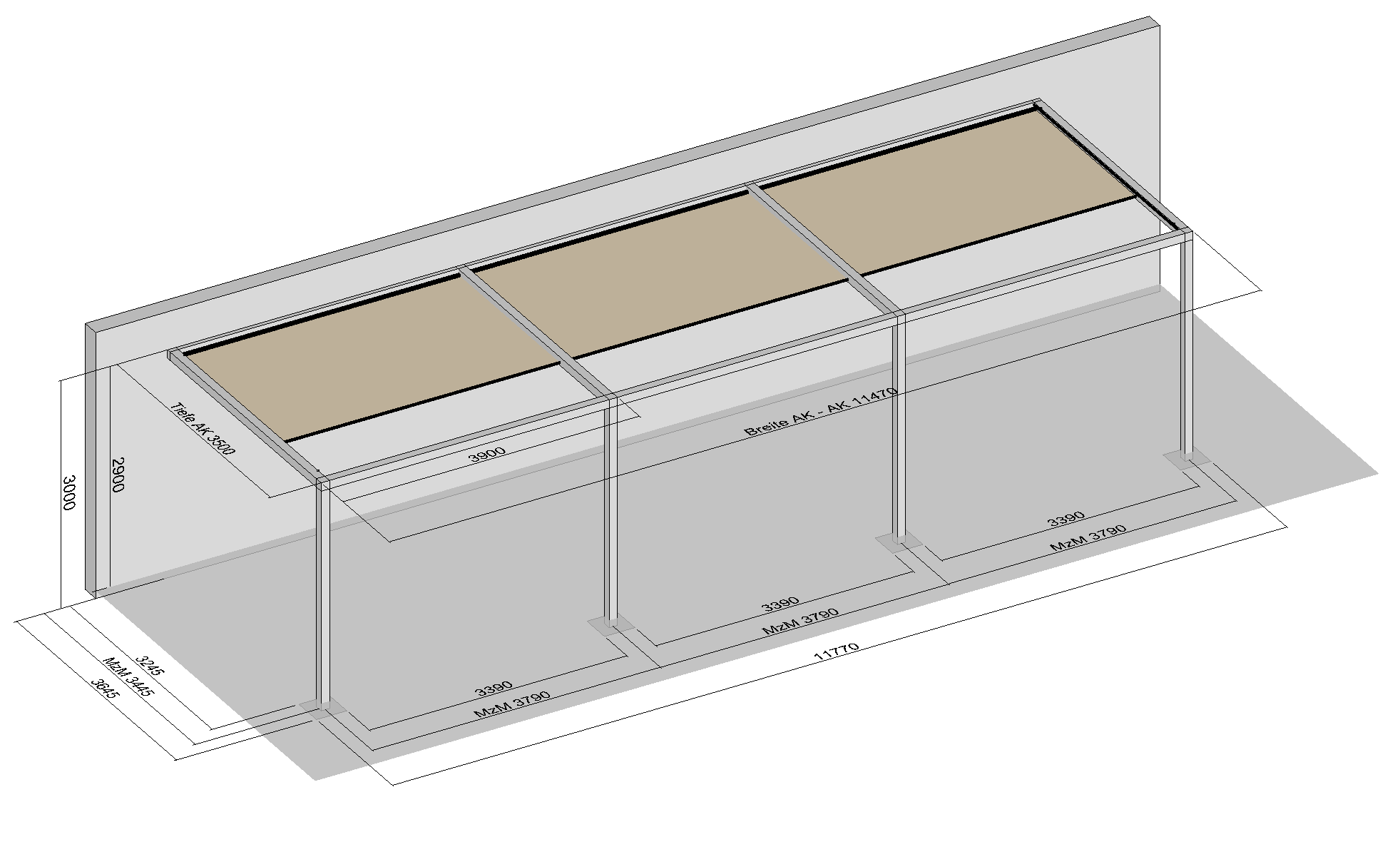

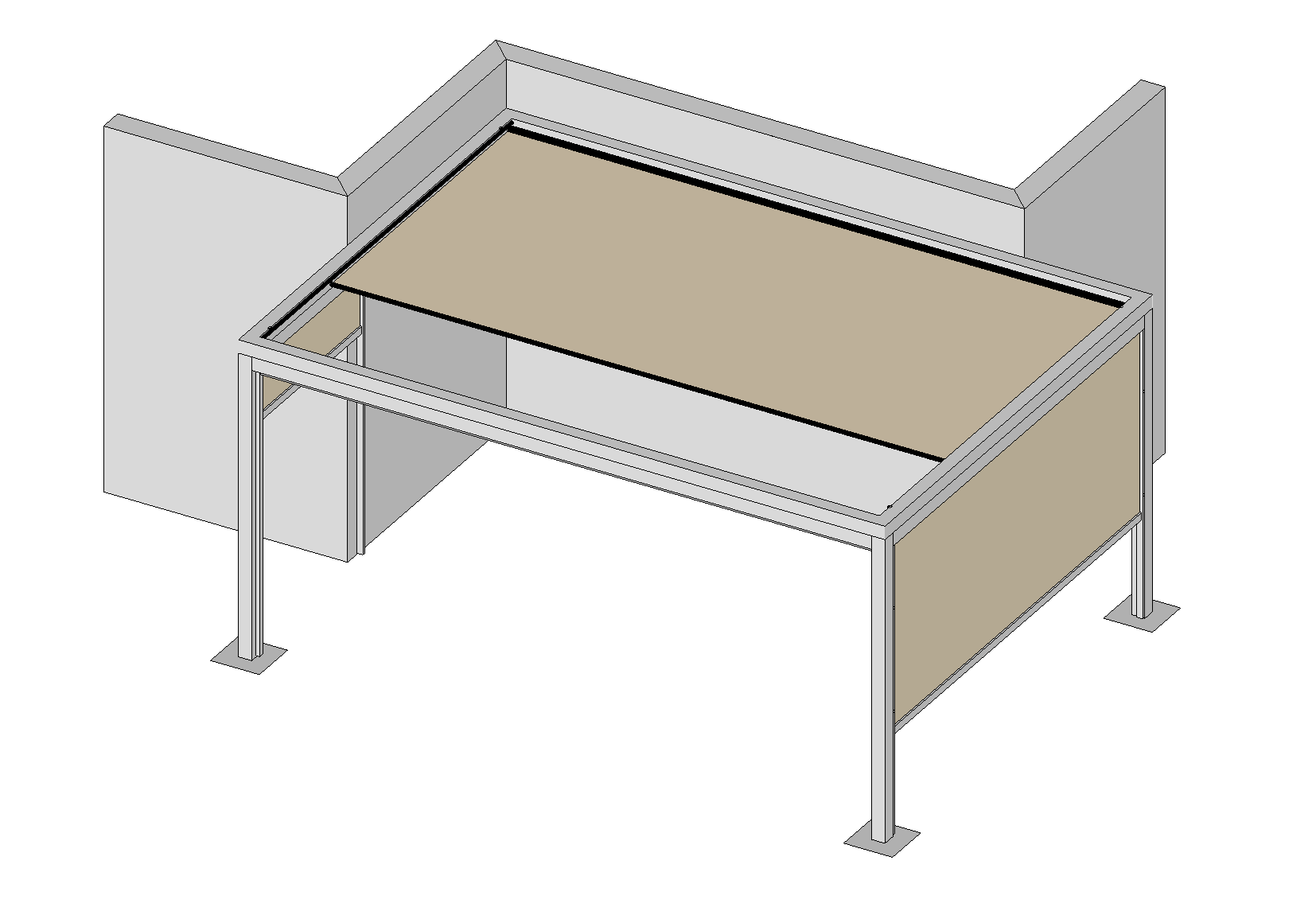

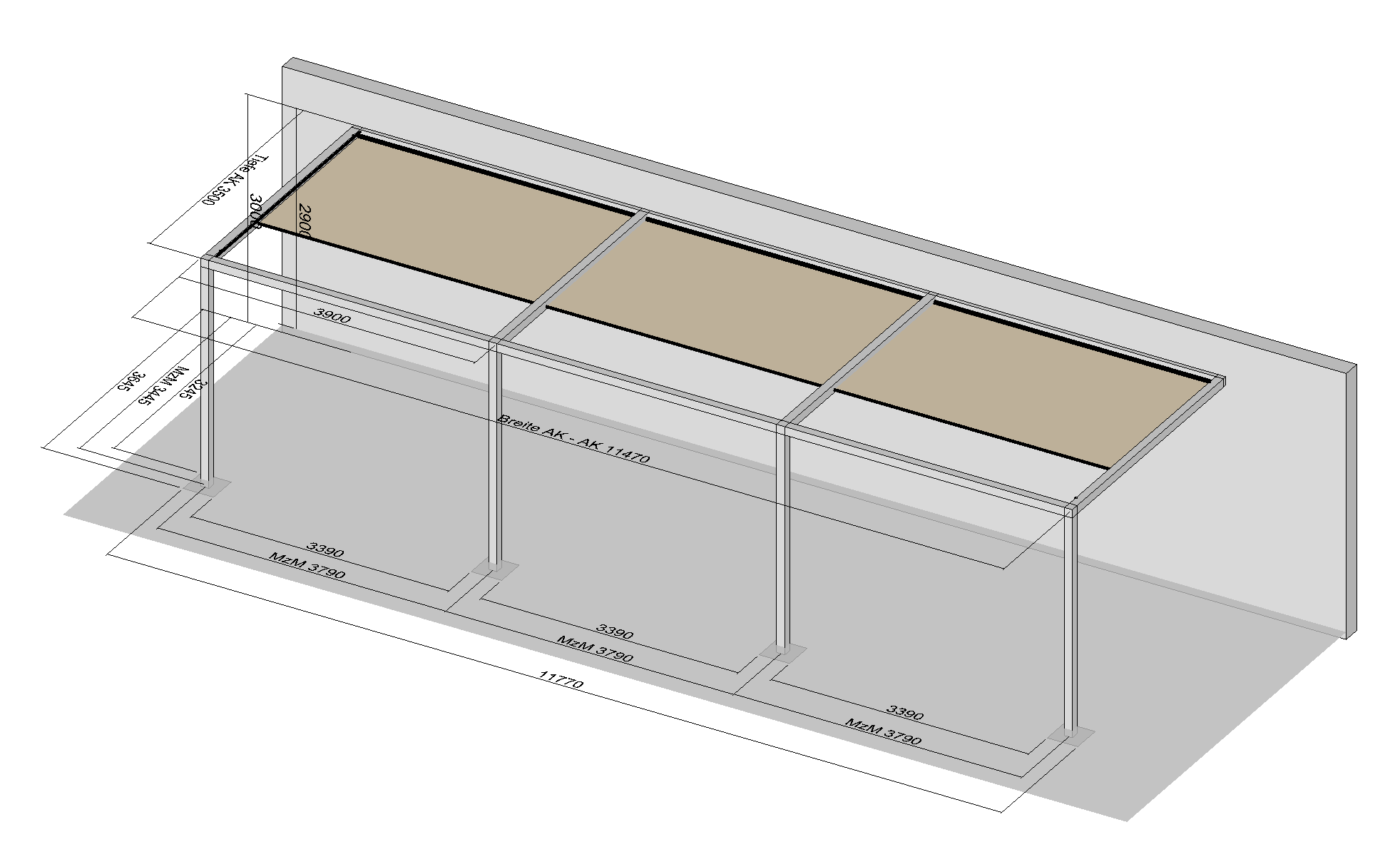

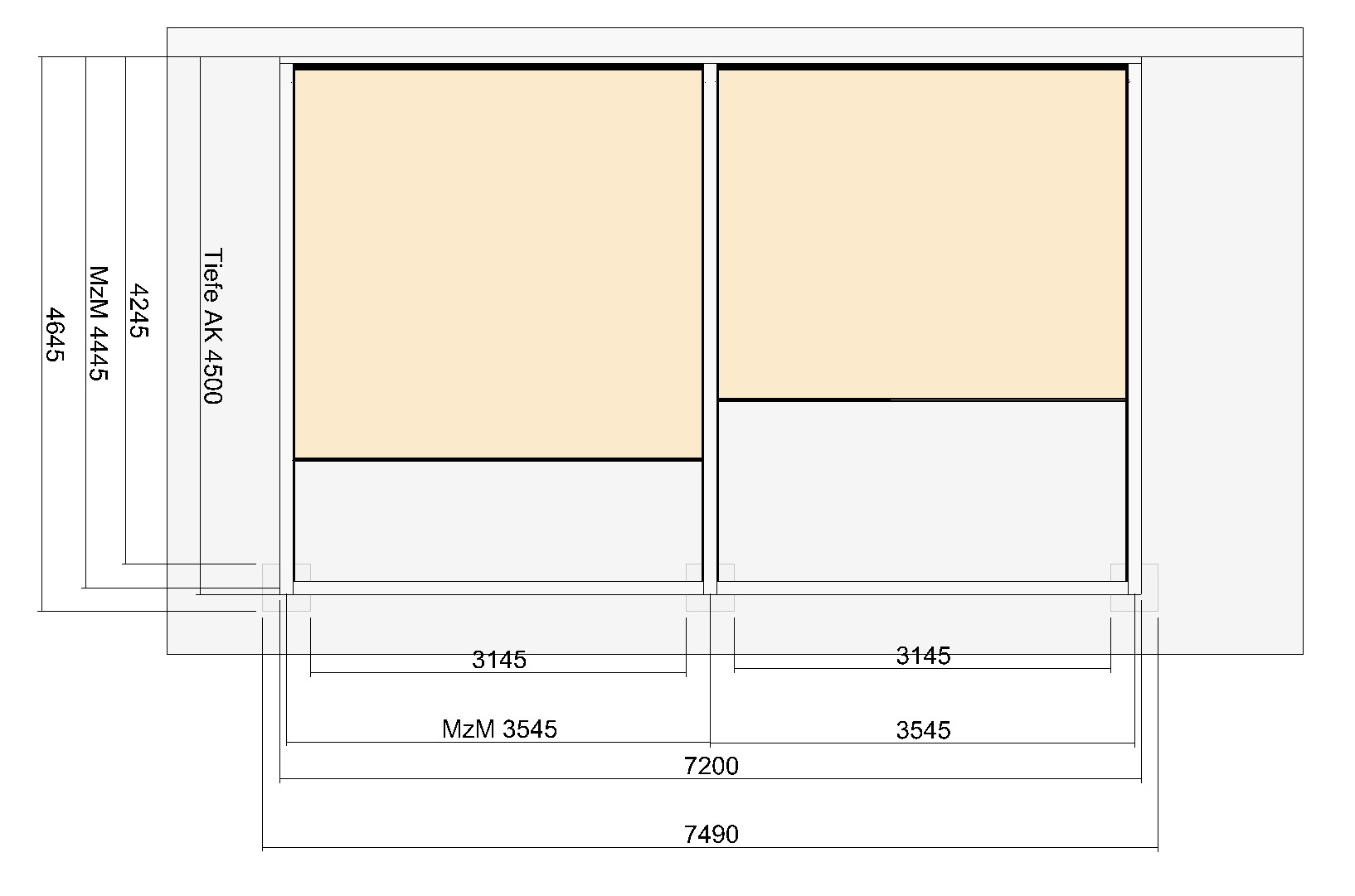

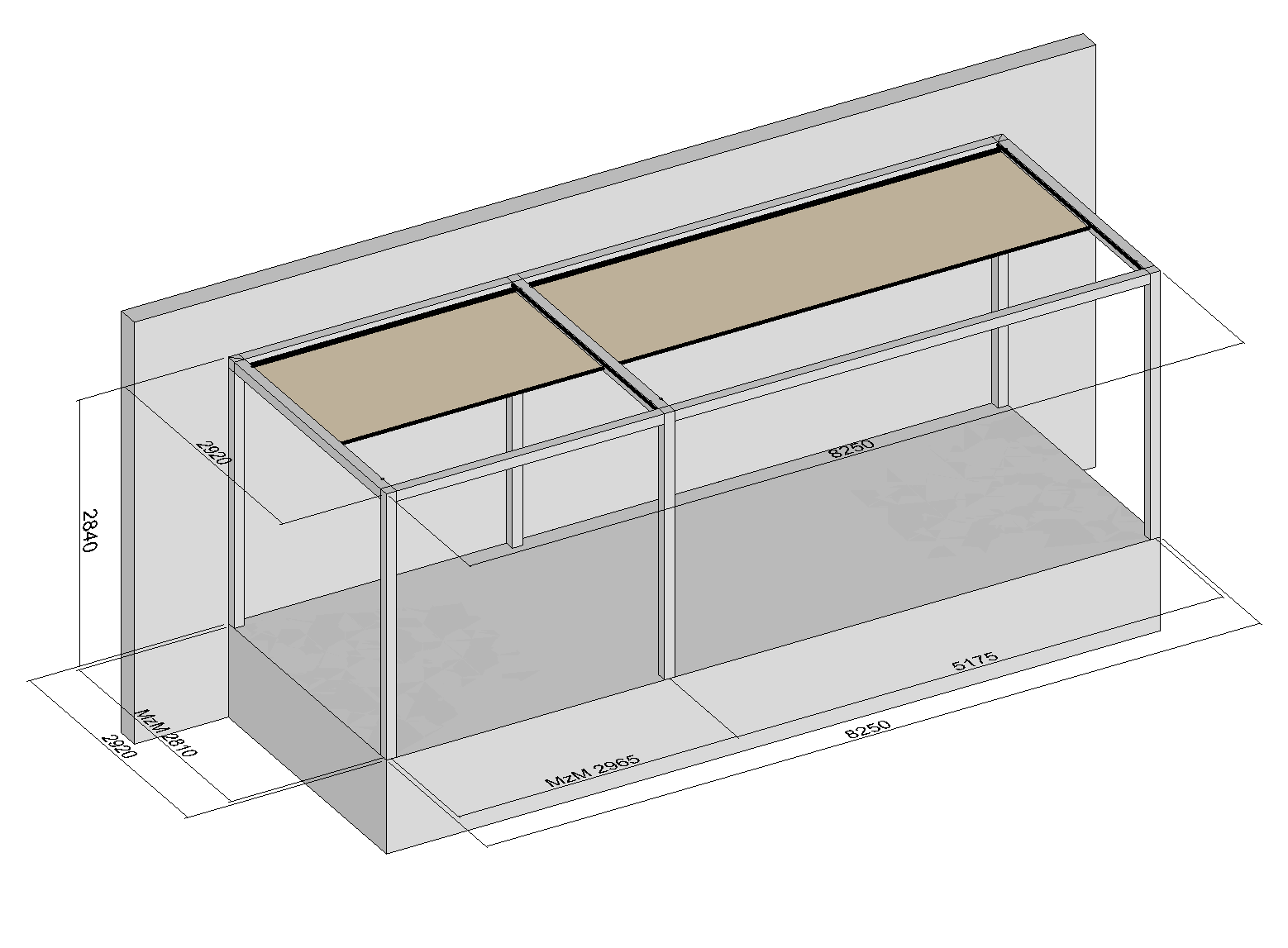

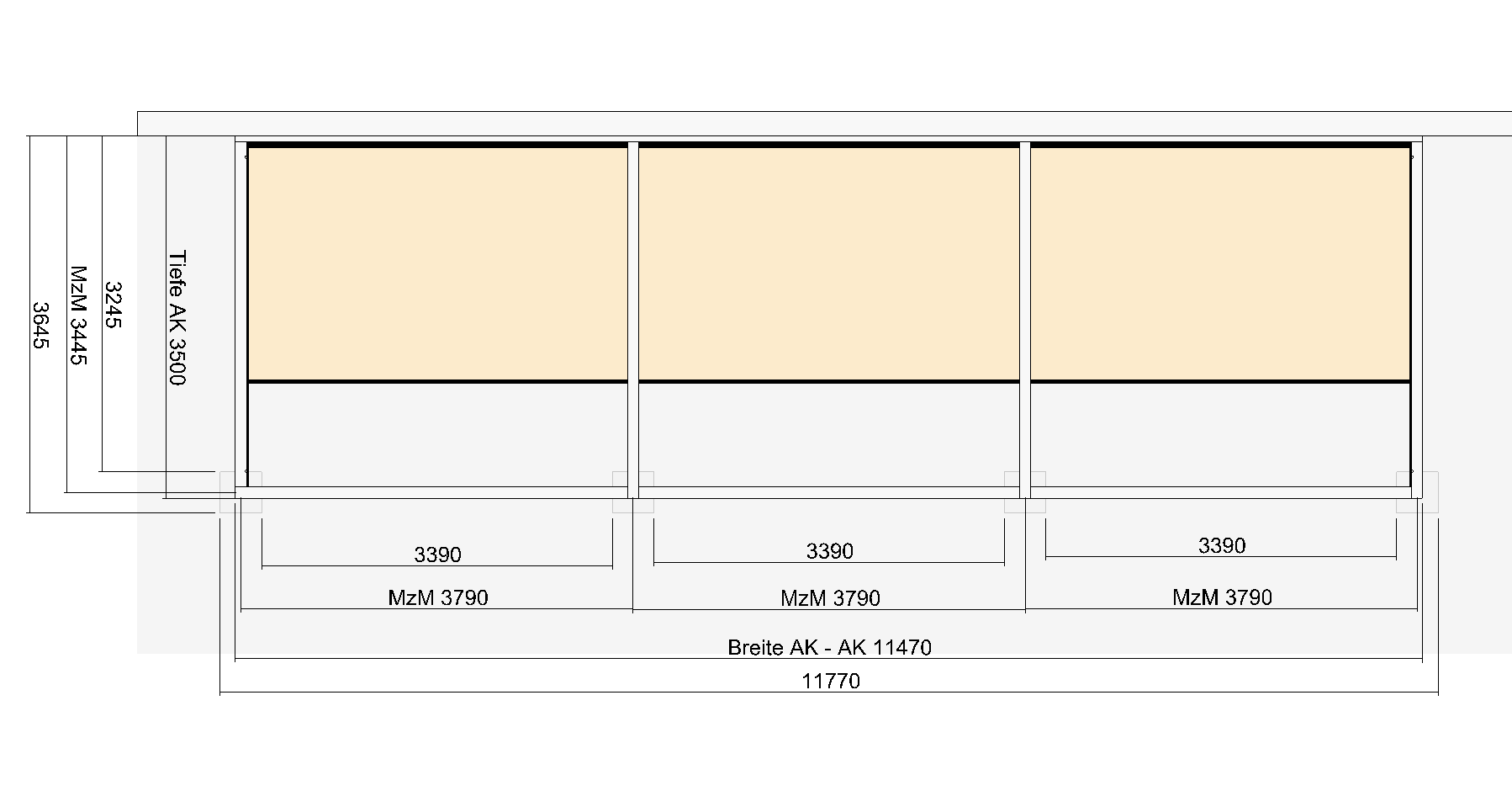

Planung Q.Bus Beschattungssystem als 3-Feld Anlage

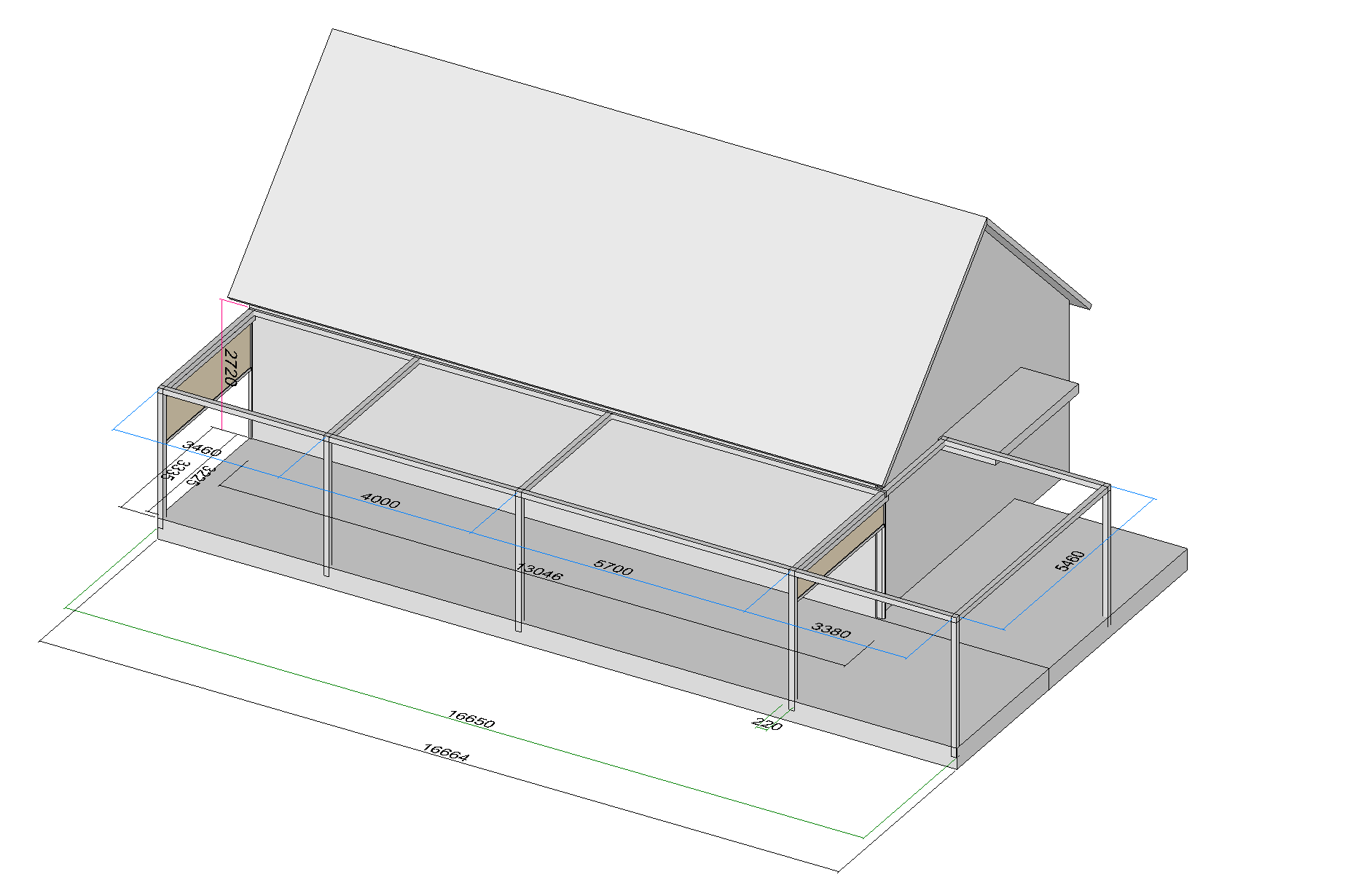

Der Q.bus als 1- Feldanlage ist in der Breite auf 6 m beschränkt. Wenn man eine breitere Beschattung sucht, besteht die Möglichkeit mehrere Felder des Q.bus zu koppeln. Aktuell planen wir sogar eine Q.bus 3-Feldanlage mit knapp 12 m Breite an beschatteter Fläche für einen Kunden in Kusterdingen in Baden Württemberg. Theoretisch lässt sich die Breite so unbegrenzt erweitern. Hier sehen Sie einen ersten Entwurf der Q.bus 3-Feldanlage als Wandanschluß Variante. Natürlich könnte eine derartige Ausführung auch frei stehend konzipiert werden.
