FAQ

FAQ – Häufig gestellte Fragen und Antworten

Erhardt Senkrechtmarkisen FAQ

Fragen und Antworten zum Thema Erhardt Senkrechtmarkisen

Markisentypen Erhardt Z-R90-SH, Z-E105,  Z-R105, Z-E125,  Z-R125  und der Erhardt V-SH Senkrechtmarkise

Alle Fragen und Informationen beziehen sich auf die hier oben angegebenen Markisentypen.

Frage: Welche Stoffbespannung kann bei Erhardt Senkrechtmarkisen gewählt werden?

Antwort:    Für Senkrechtmarkisen wir immer eine Screenbespannung empfohlen.  Erhardt hat dafür einen Glasfaserscreen im Angebot, genannt Tibelly Screen.

Hier finden Sie eine Übersicht über die TIBELLY SCREEN KOLLEKTION  von Erhardt als PDF Dokument:

TIBELLY SCREEN KOLLEKTION

TIBELLY SCREEN KOLLEKTION

und hier als größere Fotos:  https://www.markisen-direkt.de/markisentuch-erhardt-tibelly-screen-serge.php

Senkrechtmarkisen FAQ

Allgemeine Fragen und Anworten zum Thema Senkrechtmarkisen bzw. Fenstermarkisen.

FAQ Kassettenmarkise Erhardt K

Fragen und Antworten zur Kassettenmarkise Erhardt K

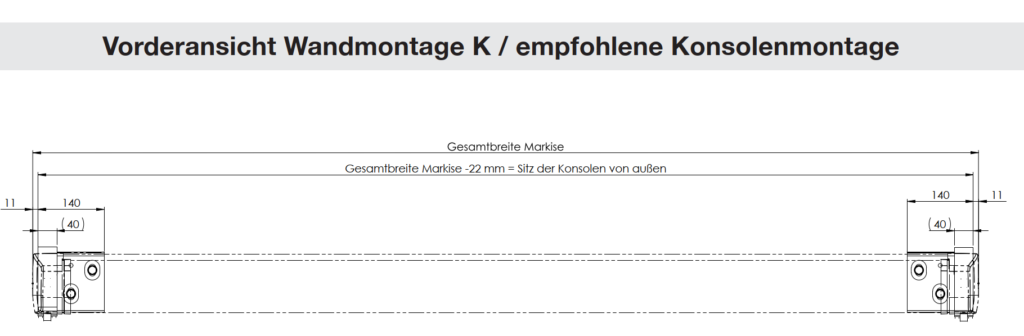

Frage: Wir müssen die Erhardt K Markisen an die Decke montieren – ist das ein Problem? Kommen hier noch Extrakosten durch andere Halter hinzu?

Deckenmontage ist eine Standard Montageart für diese Markise. Die Deckenkonsolen sind enthalten und müssen nur bei der Bestellung anstelle der Wandkonsolen ausgewählt werden.

Grundsätzlich gibt es für die Erhardt K Markise drei mögliche Montagearten:

  • Wandmontage (Standard)
  • Deckenmontage (Standard)
  • Dachsparrenmontage   (Konsolen für Dachsparrenmontage optional gegen Aufpreis )

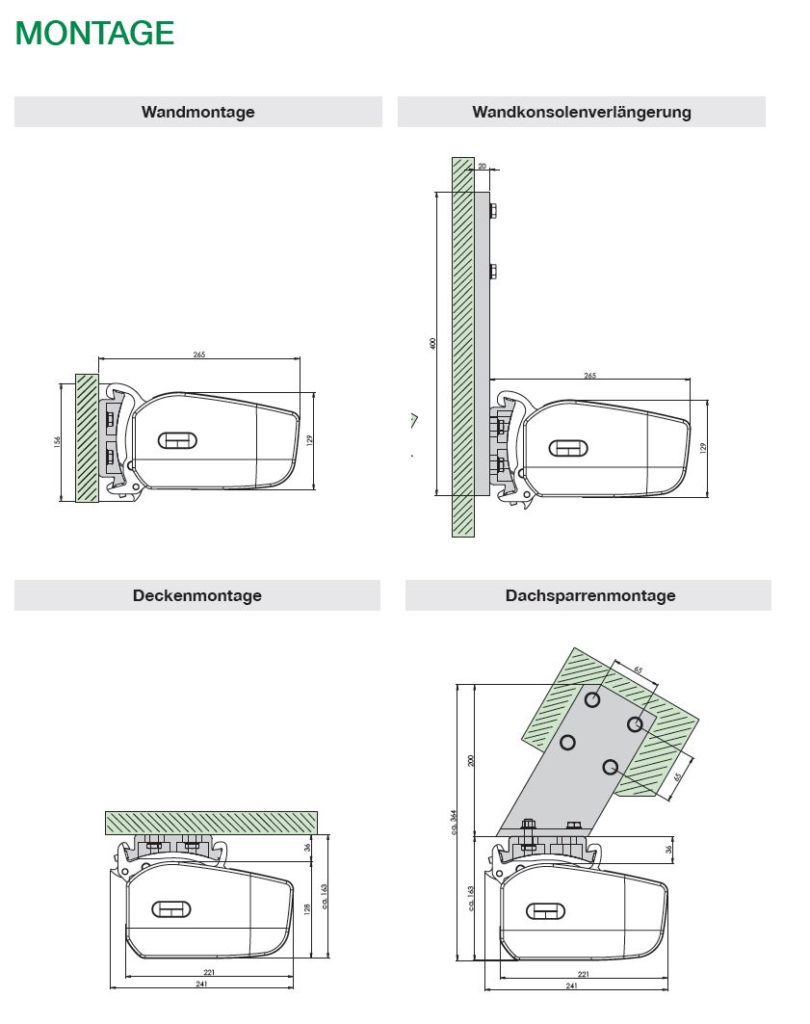

Montagearten Erhardt K

Montagearten Erhardt K

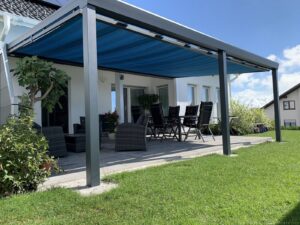

Kann die Trend200 / T200 Markise an jeder Art Terrassendach montiert werden?

Wenn mit Art Terrassendach das verwendete Material des Terrassendach Tragsystems gemeint ist, kann die Frage mit einem klaren JA beantwortet werden.

Montage der T200 Markise an Terrassendächern aus Holz

Die Montage der Unterglasmarkise an Holz-Terrassenüberdachungen ist relativ einfach.  Die Halter für die Führungsschienen und die Konsolen für den Markisenkasten können einfach durch Holzschrauben an den Sparren geschraubt werden.

Holz Terrassenüberdachungen sind häufig mit einer deckenden Endbehandlung  oder mit einer  Lasur behandelt.  Die Vielfalt der möglichen Farben ist sehr groß.  Bei der Wahl der Farbe des Markisenkastens muß dann eine möglichst ähnliche Farbe gefunden werden.

Montage der T200 Markise an Terrassendächern aus Aluminium

Die Montage der Terrassendachinnenbeschattung an Aluminium-Terrassenüberdachungen ist ebenso problemlos möglich.  Die Halter für die Führungsschienen und die Konsolen für den Markisenkasten können einfach durch Blechschrauben an den Sparren geschraubt werden.  Wir verwenden dafür Blechschrauben aus Edelstahl.

Edelstahlschraube mit Innensechskantkopf

Edelstahlschraube mit Innensechskantkopf

Der Markisenkasten und die Konsolen der Markise sind pulverbeschichtet, genau wie die  Aluminiumteile der Terrassenüberdachung.  Das passt optisch besonders gut zusammen.

Hier sehen Sie ein Aluminiumterrassendach TerraSamrt Elegant-Line mit einer Unterglasmarkise T200 in Tigerfarbe 29/80077.  Alle Aluminiumteile sind in der gleichen Farbe pulverbeschichtet.

T200 Markise an Terrassendach TerraSmart Elegant-Line

T200 Markise an einem Aluminium-Terrassendach TerraSmart Elegant-Line



Markisen FAQ

Allgemeine Fragen und Antworten zum Thema  Markisen und Beschattungstechnik

(Alle Fragen, die nicht in die markisenspezifischen Unterkategorieren passen)

1. Ich möchte eine Senkrechtmarkise kaufen. Die Motorsteuerung soll über einen freien Kanal unserer Somfy-Fernbedienung erfolgen. Ist das möglich?

Für die Steuerung Ihrer neuen Senkrechtmarkise können Sie natürlich einen freien Kanal auf Ihrer Somfy Fernbedienung nutzen. Das spart die Kosten für einer weitere Fernbedienung. So muß nur der Motor ein Funkmodul erhalten.  Aktuell gibt es 2 Funksysteme von Somfy: RTS und IO.

Welches Funksystem Sie aktuell nutzen, sehen Sie auf der Rückseite Ihrer Fernbedienung.

Auch an der Form des Handsenders kann man erkennen, ob es  sich um somfy IO oder Somfy RTS handelt.

Unterglasmarkisen FAQ – Fragen und Antworten zum Thema Unterglasmarkisen  bzw. Terrassendachinnenbeschattungen

1  .  In der AB habe ich gesehen, dass dort steht “Befestigungsmaterial ist nicht enthalten”. Das bedeutet, dass keine Schrauben mitgeliefert werden? Das wäre schlecht – können Sie die noch mit bestellen?

Das Befestigungsmaterial (es geht um die Schrauben, alles andere ist enthalten) ist bei Markisen nie enthalten, kann auch beim Markisenhersteller nicht bestellt werden.

Das Befestigungsmaterial ist immer abhängig vom Untergrund, bei diesen Markisen also vom Terrassendach. An einem Terrassendach aus Holz wird mit Holzschrauben befestigt. Für Aluminium Terrassendächer benötigt man Blechtreibschrauben und an Stahlkonstruktionen wird im Allgemeinen ein Gewinde geschnitten und dann mit Maschinenschrauben mit metrischem Gewinde befestigt.

Wenn ich das richtig in Erinnerung habe, war Ihr Terrassendach aus Aluminium. Sie benötigen also 16 Blechschrauben. Diese bekommen Sie im gut sortieren Baumarkt oder im Fachhandel für Befestigungstechnik.
Ein Beispiel sehen Sie im Anhang – Blechschrauben zur Befestigung der Terrassendachinnenbeschattung an einem Aluminium – Terrassendach.

Blechschrauben

Blechschrauben

Worin liegt der Unterschied zwischen den Markisen Trend200 und T200?

Sie bieten auf Ihrer Webseite wahlweise die Markisen Trend 200 von Nova Hüppe und die T200 von Varisol an. Worin liegt der Unterschied zwischen diesen beiden Markisen?

Die Antwort ist einfach.  Der Unterschied liegt nur im Typenschild. Weiterlesen

Q.bus – FAQ – Fragen und Antworten zum Q.bus Beschattungssystem

Bei der Planung und Bestellung eines Q.bus entstehen viele Fragen. Hier wollen wir einige Fragen dazu beantworten.

Hier sehen Sie den Q.bus im Einsatz.

Fragen und Antworten zum Q.Bus:

Frage:  Wir interessieren uns für den Q.bus mit Zip.  Allerdings benötigen wir 6,5m Breite.

7 Meter wären auch möglich. Leider gehen die Standardbreiten nur bis zu einem Maß von 6m. Nun die Frage: Müssten wir dann 2 komplette Q.bus mit 3,25m Breite wählen  und noch viel wichtiger, heißt das der Preis für eine solche Terrassenkonstruktion entspräche dem Preis von 2 Q.bus mit der Breite 3,5m und dem Ausfall von ca. 4m?

Antwort:

Den Q.bus gibt es tatsächlich nur bis zur Breite von 6 Metern als 1-Feldanlage. Bei größeren Breiten müssen 2 Systeme gekoppelt werden. Leider ist es dann wirklich so, dass bei einer gewünschten Breite von 7 Metern 2 Stück Q.bus als gekoppelte Anlage  mit einer Breite von 3,25m zum Einsatz kommen (auch kalkulatorisch). Das wird leider recht teuer, aber statt 2 Markisen benötigt man dann 4 Markisen, 4 Motoren ggf. mit Funksteuerung usw.

Ich kann Ihnen natürlich einen guten Rabatt gewähren, aber bei der großen Variante ist man trotzdem noch gut im 5-stelligen Bereich.

Der Unterschied von 6 Meter zu 6,5 Metern ist nicht groß. Ich würde mit diese Fläche auf der Terrasse einmal auslegen. Vielleicht stellen Sie ja fest, dass Sie mit dieser Fläche gut auskommen.

Hier sehen Sie das Bild eines “doppelten Q.bus” – ein Q.bus als gekoppelte 2-Feld Anlage

Q.Bus als 2-Feldanalge

Frage: Welche Bodenbefestigungplatten (z.B. Eckmontage innen, Wandmontage nur rechts etc.) gibt es?

Antwort:

Sie können hier wählen zwischen der Standard-Bodenplatte mit Befestigungspunkten innen und außen oder der Eck-Montageplatte, welche nur innen Befestigungspunkte hat.

Ein Bild sagt hier mehr als 1000 Worte.

Beide Varianten an Bodenplatten sind preisgleich lieferbar.  Bei Bestellung des Q.bus senden wir Ihnen automatisch ein Aufmaßblatt.  Hier wählen sie einfach die Art und Anzahl der gewünschten Bodenplatten für den Q.bus.

Frage: Wie groß müssen die Fundamente sein?
Antwort: Die Punktfundamente sollten mindestens die Abmessungen von 300 x 300 mm haben. Frostfrei – ca. 700 mm tief.
Gern sende ich Ihnen einen passenden Fundamentplan.

Frage:  Wir können nur an 3 Seiten ein Betonfundament setzen, hinten rechts müssten wir eine Befestigung an der Wand und unten in die Holzterrasse vornehmen.

Antwort: Grundsätzlich gar kein Problem, weil beim Q.bus keine zusätzlichen Lasten wie Schneelasten berücksichtigt werden müssen. Die hintere rechte Stütze also
einfach auf die Terrasse aufstellen und zusätzlich in der Hauswand verankern.

Frage: Steht der Q-Bus nach vorne komplett im „Wasser“ oder geht man hier mit dem Gefälle?

Antwort:

Der Q.Bus wird immer komplett in Waage montiert. Anderenfalls würde es auch die kubische Optik zerstören.

Wenn man den Q.bus nicht in Waage montieren würde, hätte man ein Problem mit optionalen Senkrechtmarkisen in den Seiten, da diese immer eine rechteckige Öffnung benötigen. Wenn gewünscht können wir die Stützen auch länger liefern und Sie kürzen die Stützen bei der Montage auf der Baustelle ein.

Wir können den Q.bus auch mit unterschiedlich langen Stützen bestellen, jedoch ist diese Option mit einem Aufpreis von 199 Euro netto verbunden. Wenn man über eine passende Säge verfügt oder sich leiht, kann man das Geld sparen.

Frage:  Lassen sich in der Konstruktion Kabel durchziehen?

Antwort:

Kein Problem, anbei ein Bild mit Blick in die Stützen den Q.bus von oben. Die Stützen und die Verbindungsstücken sind schon vorgebohrt, so dass sich hier problemlos Kabel durchziehen lassen. In den jeweiligen Stützen kann man dann eine Verteilerdose mit Wago-Klemmen unterbringen.

Blick von oben in die Stützen des Q-bus

Frage: Gibt es eine integrierte Dachrinne im Q.Bus?

Antwort: Nein.

Frage:  Gibt es im Gehäuse Installationsmöglichkeiten für eine Verteilerdose?

Die Stützen und die Verbindungsstücken sind schon vorgebohhrt, so dass sich hier problemlos Kablel durchziehen lassen – siehe Bild “Blick von oben in die Stützen des Q-bus”
In den jeweiligen Stützen kann man dann eine Verteilerdose mit Wagoklemmen unterbringen. Von oben kommt man dann immer problemlos ran – einfach den Deckel abschrauben. Gern bestelle ich auch die sogenannte Elektrovorbereitung ohne Aufpreis mit. Dann ist das Material dafür schon dabei.

Frage: Was wird schon alles an Befestigungsmaterial mitgeliefert?

Antwort: Alles für die Montage des Q.bus ist enthalten, außer die Verbindung zwischen den Fußplatten zu den Fundamenten. Hiefür benötigen Sie Schwerlastanker, um die Fußplatten auf den Fundamenten zu fixieren.

Frage: Kann man den Q.bus mit zusätzlichen Markisen an der Seite ausstatten?

Ja, das ist problemlos möglich. Die passenden Markisen für die Seiten des Q.bus sind die Solaroll SZ 11 von Nova Hüppe. Die Solaroll SZ 11 hat eine 110 mm Markisenkassette und passt damit perfekt zur Optik des Q.Bus. Die Solaroll SZ 11 läßt sich so perfekt als Nischenmontage in den seitlichen Öffnungen des Q.bus integrieren. Der seitliche Einbau dieser Senkrechtmarkisen ist auch später ohne weiteren Vorbereitungen möglich.

Das Kürzel SZ steht hier für seitensaumgeführen Behang – auch bekannt unter dem Begriff ZIP Markisen.  Der Markienstoff, in den meisten Fällen bei Senkrechtmakrisen ein Screen-Behang, wird also auch seitlich fest in den Führungsschiene  geführt.  Das sorgt für einen perfekten Tuchsitz und  für zusätzlichen Winschutz von dieser Seite.

Hier sehen Sie einen Q.bus mit nachgerüsteter seitlicher Senkrechtmarkise Solaroll SZ 11.  Besonders beeindruckend ist dabei der perfekte Tuchsitz in komplett nahtloser Ausführung.  Das läßt sich nur durch den Einsatz einen ZIP-Screen Behanges erreichen, hier kam dafür Twilight Pearl zum Einsatz.  Hier finden Sie eine Übersicht über die Twilight Pearl Kollektion von Nova Hüppe. https://www.terrassendach-direkt.de/downloads/NH_Markisentuchkollektion_2018.pdf

Q.bus mit seitlicher Senkrechtmarkise Solaroll SZ11

Wenn eine frontseitige Senkrechtmarkise am Q.bus, also an der Seite der Vertikalmarkise, montiert werden soll, sind ein paar kleinere Änderungen am Q.bus erforderlich. Wenn Sie das planen, empfehlen wir das gleich bei der Bestellung werksseitig mit vorsehen zu lassen und die frontseitigen Senkrechtmarkise gleich mit zu bestellen.  So ersparen sich sich den späteren Aufwand für den Umbau.

Frage: Die Gesamthöhe des Q.Bus hat sich auf 292 cm geändert. Welche Höhe müssen wir für die ZIP-Screens angeben?

Antwort:  Die Höhe der seitlichen ZIP Markisen berechnet sich wie folgt:
Gesamthöhe des Q.bus – 121 mm = Höhe SZ System.
Erklärung: Gesamthöhe Q.bus – 110 mm oberes Profil – 10 mm Höhe der Fußplatte – 1mm Luft für den Einbau.

Folglich: Gesamthöhe 2920mm – 121mm = 2799 mm Höhe SZ System.

Frage:  Der rechte Screen liegt auf der Terrasse auf, wäre also 15 cm kürzer. Muss dieser auch kürzer bestellt werden oder wird er dann einfach nicht ganz ausgefahren.

Antwort: Man muß das Tuch der Senkrechtmarkise nicht bis unten ausfahren, aber die seitlichen Führungsschienen haben ja auch diese Länge.
Die seitlichen Führungsschienen kann man zwar auch problemlos kürzen, wenn aber das Maß bekannt ist, kann ich Ihnen die Anlage auch gleich kürzer bestellen.

Frage:  Können Sie zum Hersteller Leiner wesentliche Unterschiede benennen, da wir hier aus den Angaben auf den beiden Hersteller-Seiten keine wirklichen Abgrenzungen gefunden haben.

Nova Hüppe Q.Bus

Nova Hüppe Q.Bus – Das Original

Antwort: Eine Unterschied zum Q.bus von Leiner können Sie nicht finden! Die Produkte sind absolut identisch. Der Q.Bus ist eine Erfindung von Nova Hüppe und wird als OEM Produkt von den Firmen Leiner und Varisol unter eigenem Namen vertrieben.

Jeder Q.bus, egal ob von Leiner oder Varisol angeboten, wird ausschließlich von Nova Hüppe in Oldenburg gefertigt.   Der Q.Bus 3.0 von Nova Hüppe ist das Original!

Frage:  Wofür benötige ich das angebotene Wandanschlußmodul beim Q.Bus?

Der Q.Bus wird in zwei Varianten angeboten:

1. als Freistehende – Ausführung: auf 4 Stützen

2. als Wandanschluß – Variante: mit 2 Stützen, während die horizontalen Tragrohre direkt an der Hauswand fixiert werden .

Bei der Wandanschluß-Variante des Q.bus werden die horizontalen Tragrohre über Wandmontageplatten direkt an der Hauswand fixiert.

Q.bus Wandmontageplatten

Q.bus Wandmontageplatten

Beim Befestigen der Wandmontageplatten muß sehr genau gemessen und montiert werden.  Hierbei muß sowohl auf die gleiche Höhe, als auch auf den korrekten Abstand der beiden Wandmontageplatten  geachtet werden.

Deutlich einfacher ist die Montage mittels Wandanschlußprofil für den Q.bus.  An diesem Wandanschlußprofil  sind die Montageteile (1) für die horizontalen Tragrohre schon fixiert. Wichtig ist es, das Wandanschlußprofil  waagerecht und in korrekter Höhe an der Hauswand zu befestigen.  Die genaue Position (Abstand)  der Montageteile (1) ist duch die Länge des Wandanschlußprofils vorgegeben.

Q.bus 3 Wandanschlußmodul3

Q.bus 3 Wandanschlußmodul3

Wer genau messen und montieren kann, benötigt das Q.bus  Wandanschlußmodul nicht zwingend.   Neben der enormen Montageerleichterung gibt es jedoch einen weiteren Grund für den Einsatz des Wandanschlußmoduls.

Soll der Q.bus direkt außen bündig an einer Hausecke montiert werden,  ist es häufig problematisch die Wandmontageplatte direkt an der Hausecke  zu montieren.  Viele Häuser verfügen aktuell über eine starke Dämmung (WDVS) , wodurch im Randbereich zwischen 100 – 400 mm keine Befestigung möglich ist. (Hier treffen Sie beim Bohren nur auf Dämmstoff.)

Mit dem Wandanschlußmoduls ist es möglich,  mit maximal 500 mm Abstand  gemessen von der Außenkante Wandanschlußmodul in der Hauswand zu befestigen.  Montagebohrungen müssen bauseits angebracht werden, 100 mm bis max. 500 mm von jeder Außenkante am oberen Steg und im mittleren Bereich, andere Befestigungspunkte je nach Länge der Markise. Das durchgängige Rahmenprofil dient auch als Kabelkanal, das durch ein mitgeliefertes Abdeckblech geschlossen wird.

Unsere Meingung:  Klare Empfehlung für das Wandanschlußprofil!



Frage:  Wie wird der Q.Bus am Boden befestigt?

  1.   Wenn Sie nicht über eine Betonbodenplatte auf Ihrer Terrasse verfügen, müssen entsprechende Fundamente (Punktfundamente) gegossen werden.

Die Stützpfosten werden über entsprechende Bodenplatten auf den Fundamenten mit Schwerlastankern verschraubt.  Achtung: Die Bodenplatten an den Stützpfosten werden erst am Ende der Montage, nachdem alles korrekt ausgerichtet ist, mit dem Fundamentsockel verschraubt.

Bei der Bestellung des Q.bus können Sie wählen zwischen der Eck-Bodenplatte und der mittig angeordneten Bodenplatte.

Hier sehen Sie die fertig montierte Eckkonstruktion eines Q.Bus in Wandanschluss-Ausführung:

Q.bus Eckkonstruktion

Q.bus Eckkonstruktion

Im nächsten Schritt wird jetzt die Senkrechtmarkise montiert.

Frage:  Fundamente für den Q.Bus oder Montage auf einer Betonbodenplatte möglich?

Sehr geehrte Damen und Herren, ich möchte auf meiner Terrasse (4 Meter tief, 5 Meter breit) einen Q.bus in gleicher Grösse in der freistehenden Variante mit einer zusätzlichen Seitenmarkise montieren, gibt es ja auch so zu planen (ca. 8.500 Euro), so weit, so gut. Meine Terrasse besteht aus einer ca. 15 cm dicken Betonplatte (mit entsprechendem Unterbau) inkl. 2 Lagen Eisen und ist mit Estrich und darüber mit Fliesen belegt. Nun kommt die spannende Frage, kann ich auf diesem Untergrund den Q.bus montieren, spricht reicht die Betondicke und Grösse oder muss ich zwingend Punktfundamente (sie schrieben in ihrem Forum von 30*30*70 cm) haben . . . wenn ja würde es bedeuten entweder die Terrassenplatte an den 4 Ecken ‘auszuschneiden’ oder die Punktfundamente neben die bestehende Betonplatte zu setzen und den Q.bus etwas länger und breiter zu wählen was dann zu neuen Problemen führt (Regenfallrohr). Vielen Dank im Voraus. Mit freundlichen Grüssen ..

Antwort:

Keine Sorge, wenn Sie über eine so massive Betonplatte auf der Terrasse verfügen, müssen Sie keine separaten Punktfundamente erstellen.

Diese massive Betonplatte würde sogar für eine Terrassenüberdachung genügen, bei der wir, im Gegensatz zum Q.Bus, auch noch Schnee- und Windlasten berücksichtigen müssen. Da der Q.Bus bei Schnee- und Windlasten eingefahren ist, sind die statischen Anforderungen hier viel geringer.

Für die Montage auf den Ecken der Betonplatte haben wir Fußplatten, die nur innen befestigt werden im Gegensatz zu den Standardfüßen.



Frage: Wir überlegen gerade noch bzgl. der Farbe des cubus.  Aufgrund des Geländers (verzinkt bzw. Edelstahl) passt vermutlich RAL 9006 ganz gut, dazu dann ein Tuch in Anthrazit. Würde Sie das auch so sehen bzw. hätten Sie ein Foto eines cubus in dieser Farbe?

Antwort:

Die Farbe weißaluminium (RAL 9006) passt grundsätzlich sehr gut zu  Edelstahl oder verzinktem Material.    Hier sehen Sie zwei Fotos:



Frage: Für die Wandbefestigung benötigen wir 2x die Wandmontageplatte links (ich gehe davon aus dass diese entsprechend gedreht werden kann).  Ist das möglich?

Für die Bodenbefestigung würden wir ebenfalls gerne 2x diese Platte nehmen, da dies perfekt an den Montageort passt.

Antwort:

Die Wandmontageplatten links und recht sind unterschiedlich und können nicht ohne Weiteres gedreht werden – siehe Zeichnung. Die Wandmontageplatten haben zusätzliche Gewindelöcher jeweils innen für die Befestigung der Halter für die Kassette der Horizontalmarkise.

Q.bus Wandmontageplatten

Q.bus Wandmontageplatten

Diese zusätzlichen Gewindelöcher benötigen Sie für die Bodenbefestigung der Stützen nicht.

Als Fußplatten gibt es die Standardbefestigung und die Bodenplatte für Eckmontage innen. (Ich sende Ihnen dafür aber auch gerne die Wandmontageplatten, wenn gewünscht.)  Hier noch einmal die Bodenplatten für dewn Q.Bus:

Bitte melden Sie sich noch einmal, gern auch telefonisch. Ich möchte das gern vollständig klären, damit Sie problemlos montieren können.



Frage :  Ich benötige zu meinem Q.Bus eine seitliche Senkrechtmarkise. Diese SZ11 muss nicht zwingend bis zum Boden reichen, ca 1,5 m sollten hier ausreichend sein.  Sie ist nur für die Sonne aus westlicher Richtung gedacht. Ist das machbar und auch sinnvoll?

Antwort:

Natürlich können wir die seitliche Senkrechtmarkise (SZ11 ) mit geringerem Ausfall bestellen. Das würde in Ihrem Fall 80 Euro sparen.

Jedoch sind die Führungsschienen dann auch nur 1500 mm lang. Das sieht nicht besondere schick aus. Wenn Ihre Senkrechtmarkise über die komplette Höhe geht, können Sie bei Bedarf auch einmal für Windschutz sorgen. Durch das ZIP System in den seitlichen Führungsschienen der SZ 11 sorgt diese Markise auch für perfekten Windschutz.

Für den Normalfall (Sonnenschutz) programmieren Sie eine My-Position, bei der die Senkrechtmarkise nur bis 1500 mm ausfährt.

Ich würde Ihnen eher abraten, die Senkrechtmarkise kürzer zu bestellen.

Q.Bus mit seitlicher Senkrechtmarkise SZ11

Q.Bus mit seitlicher Senkrechtmarkise SZ11 über die gesamte Höhe



Frage: Ich habe gesehen dass die Vertikalmarkise des Q.Bus oft 2-teilig ist, gibt es sie auch 1-teilig? Wäre perfekt!

Das ist abhängig von der Breite des Q.Bus.   Ab 4,5m Breite wird die Vertikalmarkise mittig geteilt,  weil sich dort noch ein Lager auf der Tuchwelle befindet.  Die realtiv kleine Tuchwelle hätte sonst einen zu großen Durchhang.

 Q.Bus-mit-Solaroll-SZ11

Q.Bus-mit-Solaroll-SZ11 – Vertikalmarkise ab 4,5m Breite mittig geteilt – hier ist ein Lager auf der Tuchwelle

Wenn die Horizontalmarkise ausgefahren ist, sehen Sie die Teilung jedoch gar nicht.    Hier die Ansicht von innen mit ausgefahrener Horizontalmarkise :

Q.Bus-mit-Solaroll-SZ11

Q.Bus-mit-Solaroll-SZ11- Blick von innen

FAQ zur Pergolamarkise Erhardt PM

Bei der Planung und Bestellung einer Pergolamarkise Erhardt PM entstehen viele Fragen.  Hier wollen wir einige Fragen dazu beantworten.

Hier sehen Sie die Pergolamarkise Erhardt PM im Einsatz.

Die Pergolamarkise Erhardt PM als 1-Feldanalge

Es handelt sich um eine 1-Feldanalge, das heißt ein Markisentuch und rechts und links jeweils eine Führungsschiene mit Stütze.  Im eingefahrenen Zustand sehen Sie nur die Führungsschienen und die Stützen.  Standardmäßig wird diese Markise ohne Querträger geliefert.  Optional kann dieser Querträger nachgerüstet werden, zum Beispiel wenn die Pergolamarkise um einen Senkrechtmarkise erweitert werden soll.

Die Pergolamarkise Erhardt PM als 2-Feldanalge

Etwas anders stellt sich die Optik bei einer 2-Feldanalge dar.  Bei einer Erhardt PM als 2-Feldanalge ist immer auf den Stützen ein Querträger enthalten, welcher auch im eingefahrenen Zustand der Markise sichtbar bleibt.   Diese Markise bietet also mehr die Optik einer Pergola.

Fragen zur Pergolmarkise Erhardt PM

1. Wie hoch sind die Pfosten maximal über dem Boden? In welchem Bereich  lässt sich ihre Höhe variieren bzw. den örtlichen Gegebenheiten anpassen?

Die Pfosten sind maximal 3 Meter lag. Sie können vor Ort bei der Montage gekürzt werden oder auch auf Wunsch direkt auf Maß bestellt werden.

2. Was würde die Pergolmarkise Erhardt PM mit einer Tiefe (Ausfall) von 3500 mm kosten?

Zur Preisermittlung der Pergolmarkise Erhardt PM nutzen Sie am besten den Markisen-Onlinekalkulator:  https://www.terrassendach-direkt.de/erhardt-pm-kalkulator.php Dort können Sie die Größe und Ausstattung der Markise wählen und bekommen sofort den aktuellen Preis angezeigt.  Es lohnt sich auf jeden Fall ein Angebot anzufordern.  Wir versuchen immer noch einen kleinen Rabatt draufzulegen.

3. Welche Last wirkt dann maximal auf jeden der drei Halter bei Deckenbefestigung?

Hierzu macht der Hersteller leider keine Angaben. Jedoch sind die Lasten deutlich geringer, als bei jeder Gelenkarmmarkise. Bei Gelenkarmmarkisen entstehen durch dir Hebelwirkung enorme Auszugskräfte. Dieses Problem besteht bei der PM durch die Stützen nicht.

Zugelassen ist die PM für die Windwiderstandklasse 2, das heißt die Markise darf bis maximal Windstärke 5 ausgefahren bleiben.

Im Zweifel bieten wir Ihnen gerne einen Windwächter mit an.

4. Was bedeutet für diese Markise die Windwiderstandsklasse 2?

Windwiderstandsklasse 2

Windwiderstandsklasse 2

Die Windwiderstandsklasse 2 ist wie folgt definiert:

Die Windwiderstandsklasse 2 entspricht der Windstärke 5 nach Beaufort oder einer Windgeschwindigkeit bis 10,4 Metern pro Sekunde (m/s). die Windwiderstandsklasse beschreibt die Windgeschwindigkeit, bei der eine Markise genutzt werden darf. Bei einer Nutzung
über die zugelassene Windgeschwindigkeit, bei Regen und bei Schnee kann es zu erheblichen Gefährdungen kommen, dann darf die Markise nicht ausgefahren sein.

Windstärke 5 heißt:  Die Markise darf bis maximal Windstärke 5 ausgefahren bleiben.  Definition nach Beaufort: frische Brise, frischer Wind, kleine Laubbäume beginnen zu schwanken, Schaumkronen bilden sich auf Seen, Geschwindigkeit 28–37 km/h = 7,5–10,4 m/s

5. Welcher Überstand (über den vorderen Pfosten hinaus) ist mit der Eberhardt PM Markise möglich?

Ist es beispielsweise möglich, dass bei einer Tiefe der Persolamarkise von 5 Metern die vorderen Pfosten bereits bei 3,5 oder 4 Meter stehen?

Nach Vorgabe des Herstellers Erhardt Markisenbau dürfen die Stützen minimal 15cm, maximal einen Meter eingerückt werden. Die Position bei 4 Meter bei einer PM mit 5 Meter Ausladung ist also möglich.

Ausfall Erhardt PM

Ausfall und Stützenpositionen Erhardt Pergolamarkise PM



6. Hallo, wir interessieren uns für ein textiles Terrassendach, motorbetrieben, windstabil und regentauglich. Sie haben auf Ihrer Website 2 Alternativen. Was ist der Unterschied und kann man die Farbe des Tuchs auswählen? VG S.

Anbieten als textiles Terrassendach kann ich Ihnen die Erhardt PM (Pergolamarkise) und die PM Light.

Die PM Light ist eine Neuentwicklung und seit ca. 2 Jahren auf dem Markt. Die PM Light verfügt zusätzlich über einen ZIP Verschluß – damit wird das Tuch seitlich in den Führungsschiene fest geführt und Sie haben keinen Spalt zwischen Tuch und Führungsschiene.

In der Größe ist die PM light jedoch beschränkt auf 5000 x 4500 (BxT) mm als maximale Größe. Preislich ist die PM Light bei gleicher Größe sogar etwas günstiger.

Kurz gesagt: Bei Größe bis 5 Meter Breite und einem Ausfall von maximal 4,5 Meter ist die PM Light die optimal Lösung. Größere Abmessungen sind nur mit der Erhardt PM realisierbar.

Die Tuchauswahl ist sehr groß! Hier finden Sie einen kleine Überblick: https://www.terrassendach-direkt.de/downloads/ERHARDT_Tibelly_Ambiente_2018.pdf

Enthalten und ohne Aufpreis ist die Bespannung mit Sunsilk Stoff. Sunsilk ist die derzeitig beste am Markt verfügbare Bespannung für Markisen. Sunsilk wird mit der modernen Schweiß- Klebetechnik verarbeitet, ohne dass dafür eine Aufpreis berechnet wird.

Im Falle der Bestellung einer Markise senden wir Ihnen vorab einen Musterkoffer mit Stoffproben aller verfügbarer Designs zu. So haben Sie alle Original – Stoffproben zur Auswahl zur Verfügung. Wir unterstützen Sie bei der Ermittlung der genauen Befestigungsmaße. Dafür senden wir Ihnen auf Wunsch auch ein Lasermeßgerät.

7.  Ist die Selbstmontage für eine technisch versierte Person gut machbar?

Grundsätzlich ja, viele meiner Kunden haben in diesem Jahr in Eigenleistung die PM erfolgreich montiert. Zum Einsetzen der Markisenkassette in die Wand- oder Deckenkonsolen benötigen Sie auf jeden Fall zwei kräftige Helfer, besser noch einen Lift.  Gern sende ich Ihnen vorab die Montageanleitung zum Einlesen in das Thema.

8. Ist bei dem Ausfall von 4m eine zusätzliche Tuchrolle erforderlich um den Stoffdurchhang zu verringern?

Muss nicht, aber kann. Der Aufpreis für eine Zwischenrolle liegt bei 217 Euro netto.

9. Eine Frage zur Standardfarbe DB703:  Ist diese Farbe glänzend oder matt? Ist die Ausführung in Feinstruktur möglich?

Die Farbe heißt genau DB703 Glatt (Matt). Die Oberfläche ist nicht glänzend, aber auch nicht in Feinstruktur (siehe Bild ). Diese Farbe ist bei Erhardt auch nicht in Feinstrukturoberfläche lieferbar. Im Auftragsfalle sende ich Ihnen mit dem Tuchmusterkoffer ein Farbmuster zu.

Erhardt Farben Markisengestell

Erhardt Farben Markisengestell

10.  Wir würden einen Querträger verbauen wollen (Option Senkrecht-Markise)  6,5m Breite  erforderlich

Gern sende ich Ihnen noch ein Angebot mit der Pfette. Sie benötigen dann jedoch auch eine Mittelstütze, weil die Senkrechtmarkisen nicht in 6,5m Breite lieferbar sind (max. 6 Meter).

Eine mögliche Alternative wäre, die Breite der Pergolamarkisen auf 6 Meter zu reduzieren.  Dann kann diese gesamte Breite von 6 Metern mit einer Markise, zum Beispiel der Senkrechtmarkise Erhardt Z-R90SH beschattet werden.

11. Ist ein Dreieck-Knotenblech beim Einsatz des Querträgers zwingend erforderlich?

Nein, die Pfette kann auch über innenliegende Montagewinkel montiert werden.  Das Dreieck-Knotenblech muß nicht zwangsweise genutzt werden.



12. Sehr geehrte Damen und Herren, auf einem der Bilder sieht es so aus, als wäre die Markise Erhardt PM auch im Bereich der Kassette auf Stützen montiert – also “freistehend”. Eine Befestigung an einer Wand ist nicht möglich, deshalb die Frage, ob es auch freistehende Markisen in dieser Form gibt. Mit freundlichen Grüßen…

Antwort:

Die Pergolamarkise Erhardt PM kann ich Ihnen leider nicht freistehend anbieten. Die Kassette der PM muß immer an Wand, Decke oder Sparren befestigt werden.

Vielleicht ist der Q.bus eine Alternative für Sie? Der Q.Bus ist als Wandanschlußvariante und als komplett freistehende Ausführung lieferbar.
Die gewünschte Größe wäre auch machbar.
Hier finden sie weitere Informationen: https://www.terrassendach-direkt.de/qbus.php
oder hier: https://www.terrassendach-direkt.de/blog/q-bus-beschattungssystem/

Eine weitere Alternative wäre, für die Pergolamarkise Erhardt PM eine zusätzliche Tragkonstruktion zu schaffen.

Hier sehen Sie ein Beispiel, bei dem die Erhardt PM mit seitlichem Überstand über die Hauswand montiert wurde. So eine Konstruktion wäre natürlich auch komplett freistehend möglich.

Pergolamarkise Erhardt PM

Pergolamarkise Erhardt PM

Hier sehen Sie den Klassiker unter den freistehenden Markisen: der Q.bus 3.0 von Nova Hüppe … Weiterlesen

Kann die Erhardt PM Markise ganzjährig ausgefahren sein?

Natürlich nicht bei starken Schneefall und Sturm.

Pergolamarkise Erhardt PM

Pergolamarkise Erhardt PM

Für einen ganzjährigen Wetterschutz ist die Pergolamarkise PM eigentlich nicht die beste Wahl. Theoretisch wäre es denkbar, jedoch verschmutzt und verschleißt das Tuch schneller bei ganzjähriger Bewitterung.  Für einen ganzjährigen Wetterschutz gibt es bessere Lösungen. Weiterlesen
